CARDIOSTRONG CST-VC-M Montageanleitung Seite 9

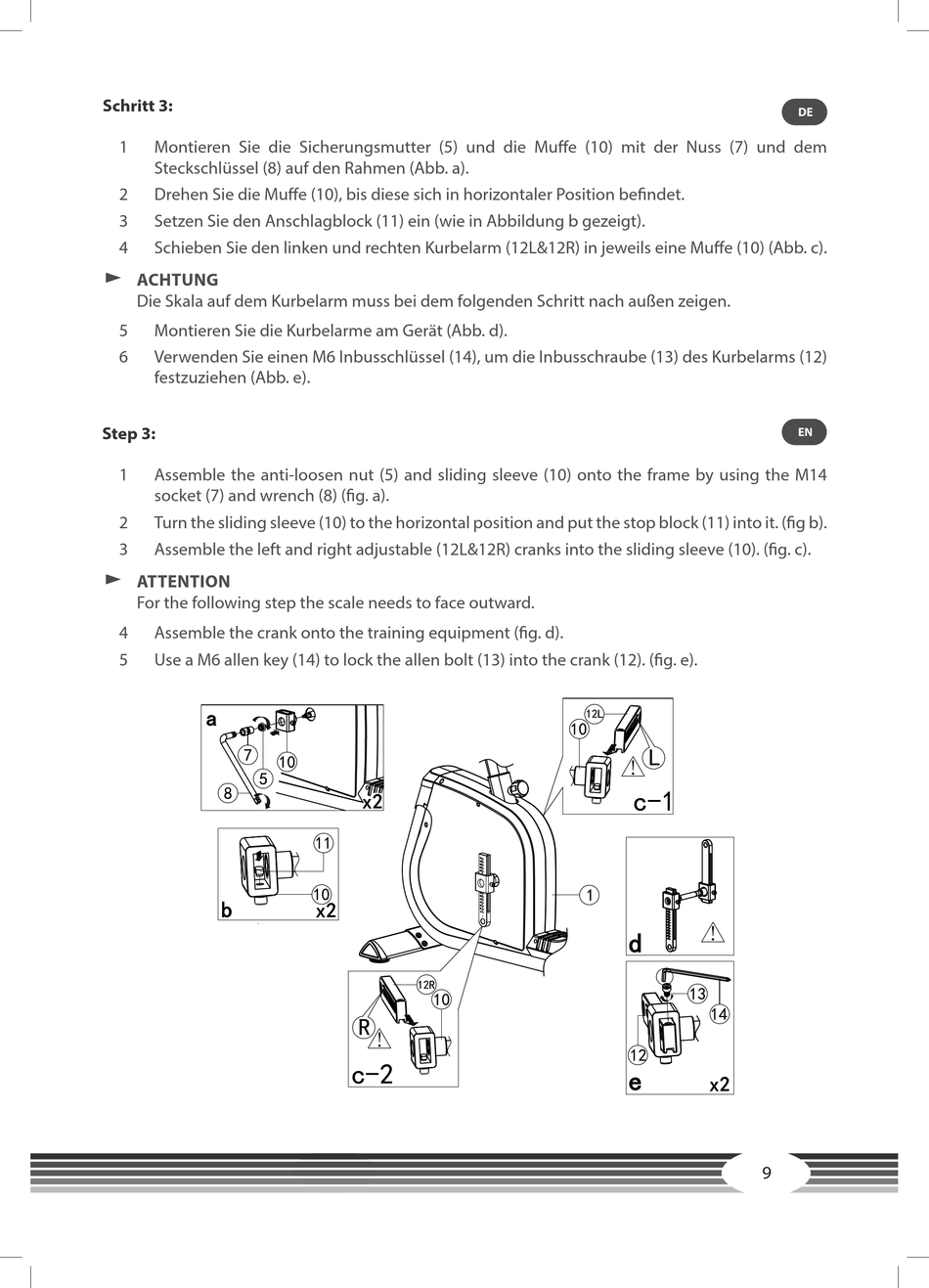

Schritt 3:
1 Montieren Sie die Sicherungsmutter (5) und die Muffe (10) mit der Nuss (7) und dem
Steckschlüssel (8) auf den Rahmen (Abb. a).
2 Drehen Sie die Muffe (10), bis diese sich in horizontaler Position befindet.
3 Setzen Sie den Anschlagblock (11) ein (wie in Abbildung b gezeigt).
4 Schieben Sie den linken und rechten Kurbelarm (12L&12R) in jeweils eine Muffe (10) (Abb. c).
࣑ ACHTUNG
Die Skala auf dem Kurbelarm muss bei dem folgenden Schritt nach außen zeigen.
5 Montieren Sie die Kurbelarme am Gerät (Abb. d).
6 Verwenden Sie einen M6 Inbusschlüssel (14), um die Inbusschraube (13) des Kurbelarms (12)
festzuziehen (Abb. e).
Step 3:
1 Assemble the anti-loosen nut (5) and sliding sleeve (10) onto the frame by using the M14
socket (7) and wrench (8) (fig. a).
2 Turn the sliding sleeve (10) to the horizontal position and put the stop block (11) into it. (fig b).
3 Assemble the left and right adjustable (12L&12R) cranks into the sliding sleeve (10). (fig. c).
࣑ ATTENTION
For the following step the scale needs to face outward.
4 Assemble the crank onto the training equipment (fig. d).
5 Use a M6 allen key (14) to lock the allen bolt (13) into the crank (12). (fig. e).
DE
EN
9
