16.

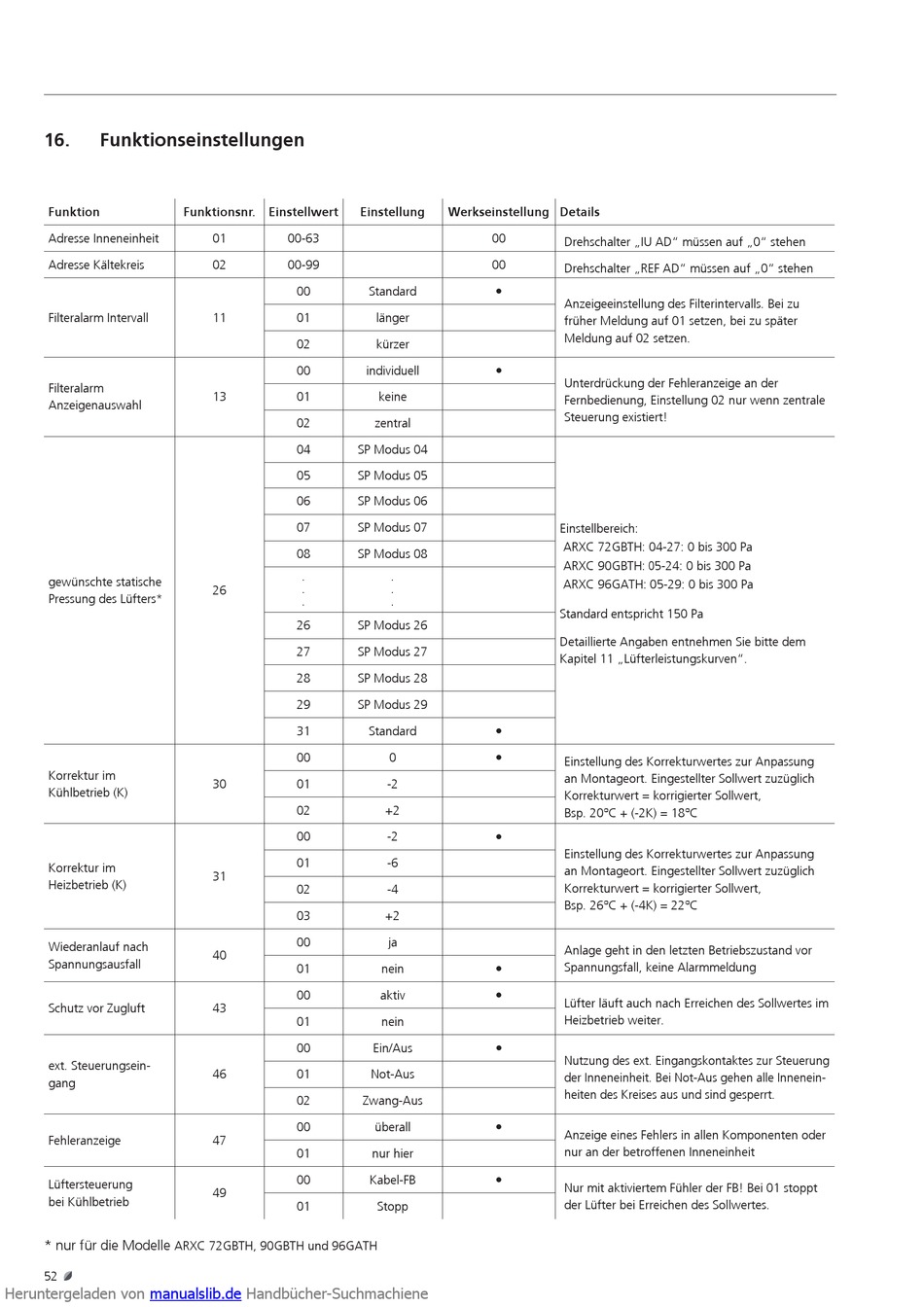

Funktionseinstellungen

Funktion
Adresse Inneneinheit
Adresse Kältekreis
Filteralarm Intervall
Filteralarm
Anzeigenauswahl
gewünschte statische
Pressung des Lüfters*
Korrektur im
Kühlbetrieb (K)
Korrektur im
Heizbetrieb (K)
Wiederanlauf nach
Spannungsausfall
Schutz vor Zugluft
ext. Steuerungsein-
gang
Fehleranzeige
Lüftersteuerung
bei Kühlbetrieb
* nur für die Modelle
ARXC 72GBTH, 90GBTH und 96GATH
52
Heruntergeladen von manualslib.de
Funktionsnr. Einstellwert
01 00-63
02 00-99
00
11 01
02
00
13 01
02
04 SP Modus 04
05 SP Modus 05
06 SP Modus 06
07 SP Modus 07
08 SP Modus 08
.
.
26
.
26 SP Modus 26
27 SP Modus 27
28 SP Modus 28
29 SP Modus 29
31
00
30 01
02
00
01
31
02
03
00
40
01
00
43
01
00
46 01
02
00
47
01
00
49
01
Handbücher-Suchmachiene
Einstellung Werkseinstellung Details
00
00
Standard

länger
kürzer
individuell

keine
zentral
.
.
.
Standard

0

-2
+2
-2

-6
-4
+2
ja
nein

aktiv

nein
Ein/Aus

Not-Aus
Zwang-Aus
überall

nur hier
Kabel-FB

Stopp
Drehschalter „IU AD" müssen auf „0" stehen
Drehschalter „REF AD" müssen auf „0" stehen
Anzeigeeinstellung des Filterintervalls. Bei zu
früher Meldung auf 01 setzen, bei zu später
Meldung auf 02 setzen.
Unterdrückung der Fehleranzeige an der
Fernbedienung, Einstellung 02 nur wenn zentrale
Steuerung existiert!
Einstellbereich:
ARXC 72GBTH: 04-27: 0 bis 300 Pa
ARXC 90GBTH: 05-24: 0 bis 300 Pa
ARXC 96GATH: 05-29: 0 bis 300 Pa
Standard entspricht 150 Pa
Detaillierte Angaben entnehmen Sie bitte dem
Kapitel 11 „Lüfterleistungskurven".
Einstellung des Korrekturwertes zur Anpassung
an Montageort. Eingestellter Sollwert zuzüglich
Korrekturwert = korrigierter Sollwert,
Bsp. 20°C + (-2K) = 18°C
Einstellung des Korrekturwertes zur Anpassung
an Montageort. Eingestellter Sollwert zuzüglich
Korrekturwert = korrigierter Sollwert,
Bsp. 26°C + (-4K) = 22°C
Anlage geht in den letzten Betriebszustand vor
Spannungsfall, keine Alarmmeldung
Lüfter läuft auch nach Erreichen des Sollwertes im
Heizbetrieb weiter.
Nutzung des ext. Eingangskontaktes zur Steuerung
der Inneneinheit. Bei Not-Aus gehen alle Innenein-
heiten des Kreises aus und sind gesperrt.
Anzeige eines Fehlers in allen Komponenten oder
nur an der betroffenen Inneneinheit
Nur mit aktiviertem Fühler der FB! Bei 01 stoppt
der Lüfter bei Erreichen des Sollwertes.
