14.
Kondensatverlegung
ƒ Verwenden Sie gewöhnliche, harte PVC-Leitungen (DN25)
[Außendurchmesser 32 mm].
ƒ Führen Sie keine Steigleitungen, Siphons oder Entlüftungen aus.
ƒ Stellen Sie ein Gefälle her (mindestens 1/100).
ƒ Verwenden Sie Halter, wenn lange Leitungen installiert
werden.
ƒ Verwenden Sie Isoliermaterial nach Bedarf, so dass die
Leitungen nicht einfrieren oder schwitzen.
ƒ Installieren Sie die Leitungen so, dass der Steuerkasten frei
zugänglich ist.

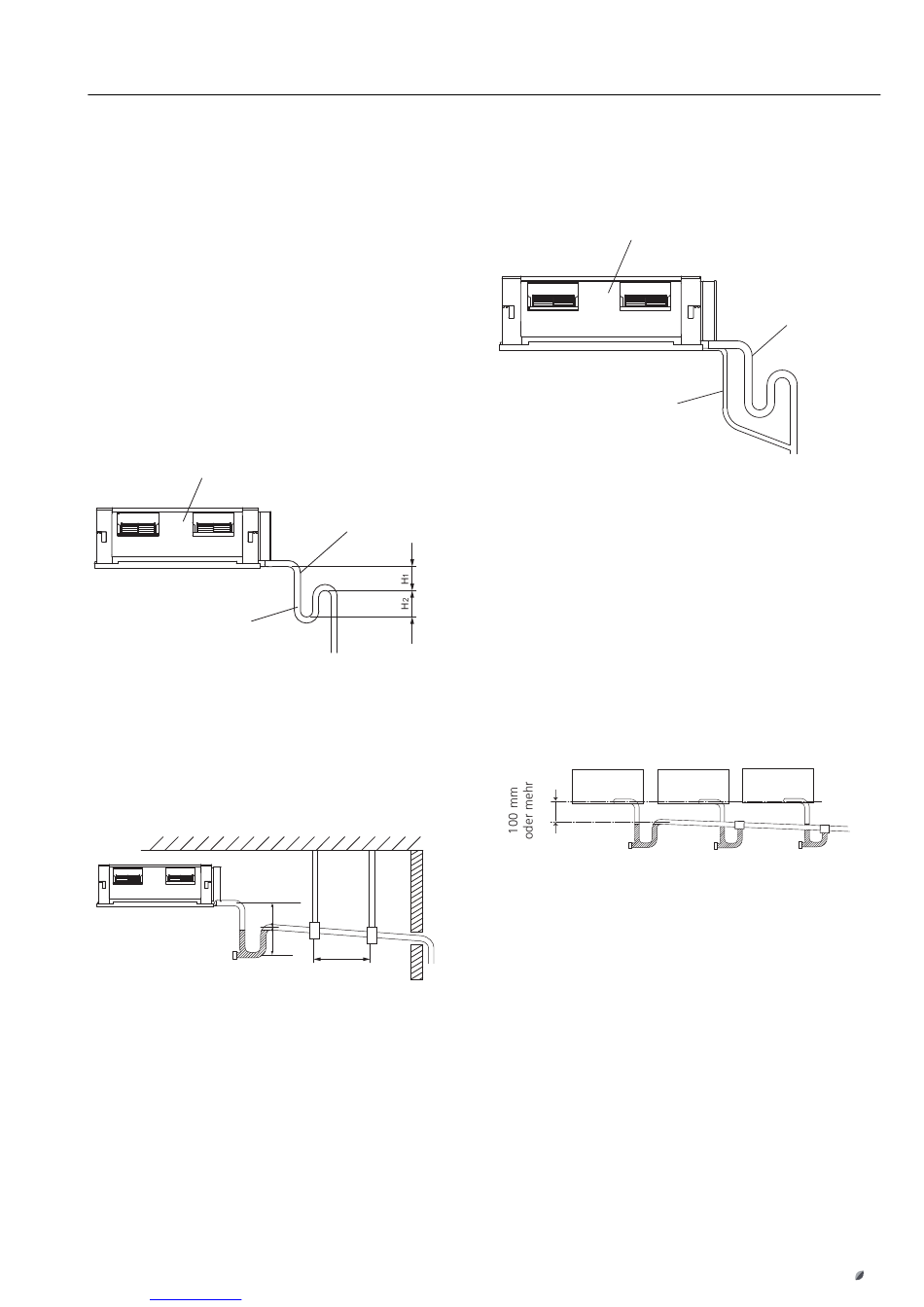

Oberer Hauptablauf
ƒ Installieren Sie den Ablauf mit einem Siphon.
ƒ Ablaufgefälle min. 1/100.
ƒ Keine Überbögen im Ablauf.
ƒ Installieren Sie den Siphon dicht am Innengerät.
H1 = 1.000 mm oder mehr
H2 = 50 bis 100 mm
H1 = 1.000 mm oder mehr
H2 = 50 bis 100 mm
ƒ Stellen Sie einen Siphon sicher, da die Geräte einen
Unterdruck im Ablaufbereich haben und sonst das Wasser
nicht abläuft.
ƒ Für jede Inneneinheit ist ein eigener Siphon notwendig.
ƒ Siphon für Wartungszwecke zugänglich gestalten.
Heruntergeladen von
manualslib.de
Inneneinheit
H1 = ca. 1.000 mm
H2 = 50 bis 100 mm
Inneneinheit
H1 = ca. 1.000 mm
H2 = 50 bis 100 mm
Hauptablauf
Kondensat
Hauptablauf
Kondensat
Bogen
Bogen
H
1
H
1
H
2
H
2
1,5 bis 2 m
1,5 bis 2 m
Inneneinheit
Inneneinheit
Handbücher-Suchmachiene
H2 = 50 bis 100 mm
Unterer Sicherheitsablauf
ƒ Immer mit zu installieren!
ƒ Hier ist ein Siphon nicht notwendig, die Zuführung in die
Hauptableitung ist hinter dem Siphon zu instalieren.
ƒ Nach abgeschlossener Montage ist der Ablauf auf Funktion zu
prüfen.
14.1 Zentrale Ableitung
Falls mehrere Geräte in Reihe an eine Leitung geschlossen
werden, entsprechend den nebenstehenden Abbildungen
installieren.
Auswahl des Querschnitts entsprechend der Entfeuchtungsleis-
tung der Geräte wählen.
Hauptablauf
Kondensat
Hauptablauf
Kondensat
Inneneinheit
Hauptablauf
Kondensat
Sicherheitsablauf
Kondensat
47
