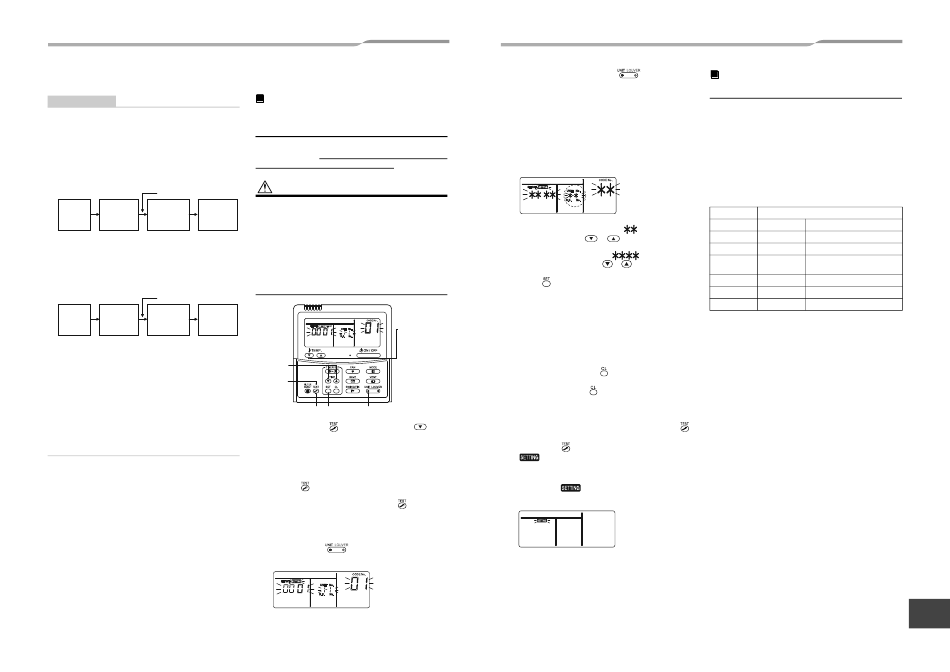

9
Steuerungsmöglichkeiten
ANFORDERUNG
• Bei Erstbetrieb dieses Klimagerätes dauert es ca. 5
Minuten, bis die Fernbedienung nach Einschalten des
Gerätes zur Verfügung steht. Das ist ein normales
Betriebsverhalten.
<Wird nach Montage das Gerät zum ersten mal mit
Spannung versorgt>
Benötigt es ca. 5 Minuten, bis die Fernbedienung
funktionsgemäß arbeitet.
Ca. 5 Minuten
Netzspannung
„SETTING"
„SETTING"
Fernbedienung
an
blinkt
erlischt
ist nun bereit
<Wird das Gerät ein zweites (oder weiteres) mal
nach Inbetriebnahme eingeschaltet>
Benötigt es ca. 1 Minute bis die Fernbedienung
funktionsgemäß arbeitet.
Ca. 1 Minute
Netzspannung
„SETTING"
„SETTING"
Fernbedienung
an
blinkt
erlischt
ist nun bereit
• Das Innengerät wurde mit einer Grundeinstellung
ausgeliefert.
Ändern Sie die Einstellungen des Innengeräts je nach
Bedarf.
• Benutzen Sie zur Änderung der Einstellung die
kabelgebundene Fernbedienung.
* Die Grundeinstellungen können weder mit der
kabellosen Fernbedienung, einer Zweit-
Fernbedienung noch mit einer Zentralfernbedienung
geändert werden. Schließen Sie deswegen zur
Änderung der Einstellungen die kabelgebundene
Fernbedienung an.
31-DE
Grundsätzliche
Vorgehensweise zur
Änderung der Einstellungen
Einstellungen nur dann ändern, wenn das Klimagerät
außer Betrieb ist. (Schalten Sie die Klimaanlage aus,
bevor Sie Einstellungen vornehmen.)
VORSICHT
Stellen Sie nur eine der in der folgenden Tabelle
gezeigten CODE-Nummern ein: Stellen Sie KEINE
andere CODE-Nummer ein.
Wenn eine nicht aufgelistete CODE-Nummer eingestellt
wird, kann die Klimaanlage unter Umständen nicht
bedient werden oder es können andere Probleme mit
dem Produkt entstehen.
* Die Displays während des Einstellungsprozesses
weichen von denen für frühere Fernbedienungen
(AMT21E, AMT31E) ab. (Es gibt mehrere CODE-
Nummern.)
1
3
4
6
1
5
2
1
Halten Sie die
- und die „TEMP."
Taste gleichzeitig für mind. 4 Sekunden
gedrückt. Nach kurzer Zeit blinkt die Anzeige
wie in der Abbildung dargestellt. Stellen Sie
sicher, dass die CODE No. [01] lautet.
• Wenn die CODE No. nicht [01] ist, drücken Sie die
Taste
, um die Anzeige zu löschen, und führen
Sie den ersten Schritt erneut aus. (Es werden für
eine Weile keine Eingaben auf der
Fernbedienung akzeptiert, nachdem die Taste
betätigt wurde.)
(Wenn Klimaanlagen unter der Gruppensteuerung
betrieben werden, wird „ALL" zuerst angezeigt. Bei
Drücken von
wird als Leitgerät die
Innengerätenummer nach „ALL" angezeigt.)
(* Die Anzeigewerte können je nach Modell des
Innengeräts variieren.)
2
Jedes Mal, wenn Sie die
-Taste
betätigen, ändern sich zyklisch die
Nummern der Raumgeräte in der
Steuerungsgruppe. Wählen Sie das
Raumgerät aus, an dem Sie Änderungen
vornehmen möchten.
Der Ventilator des ausgewählten Geräts läuft und
die Lamelle wird geschwenkt. Bestätigen Sie das
Raumgerät, an dem Sie Änderungen vornehmen
möchten.
3
Stellen Sie die CODE No. [
] mit den
Tasten „TEMP."
/
ein.
4
Wählen Sie SET DATA [
] mit den
Tasten „TIME" (Zeit)
/
.
5
Taste
betätigen. Der Einstellungsprozess
ist beendet, wenn die Anzeige nicht mehr
blinkt, sondern leuchtet.
• Um die Einstellungen anderer Innengeräte zu
ändern, wiederholen Sie das Verfahren ab
2
Schritt
.
• Um andere Einstellungen des ausgewählten
Innengeräts zu ändern, wiederholen Sie das
3
Verfahren ab Schritt
.
Drücken Sie die Taste
, um die Einstellungen
zu löschen. Um Einstellungen einzugeben,
nachdem die Taste
betätigt wurde,
wiederholen Sie das Verfahren ab Schritt
6
Wenn der Einstellungsprozess
abgeschlossen ist, drücken Sie die Taste
um die Werte festzulegen.
Wurde die
Taste gedrückt, dann blinkt
und der Anzeigeninhalt verschwindet,
das Klimagerät geht dann wieder in den
normalen Stopp-Zustand.
(Während „
" blinkt, werden keine Eingaben
auf der Fernbedienung akzeptiert.)
– 16 –
Einstellungen für den
statischen Außendruck
Richten Sie eine Stufeneinstellung anhand des
statischen Außendrucks des zu verbindenden Kanals
ein.
Folgen Sie den Grundschritten zur Einrichtung einer
1
2
3
4
Stufeneinstellung (
→
→
→
→
• Geben Sie [5d] als CODE-Nummer in Schritt
• Wählen Sie für SET DATA von Schritt
DATA-Einrichtung des statischen Außendrucks aus
der folgenden Tabelle aus.
<Änderungen über Kabelfernbedienung>
SET DATA
Statischer Außendruck
0000
40 Pa
0001
30 Pa
auf 3 HP (Werkseinstellung)
0002
65 Pa
4 bis 6 HP
0003
50 Pa
(Werkseinstellung)
0004
80 Pa
0005
100 Pa
0006
120 Pa
Die obige Liste gilt, wenn SW501-1 und SW501-2 auf
OFF (aus) gestellt sind.
2
.
,
5
6
→
).
3
ein.
4
eine SET
DE
32-DE
