8

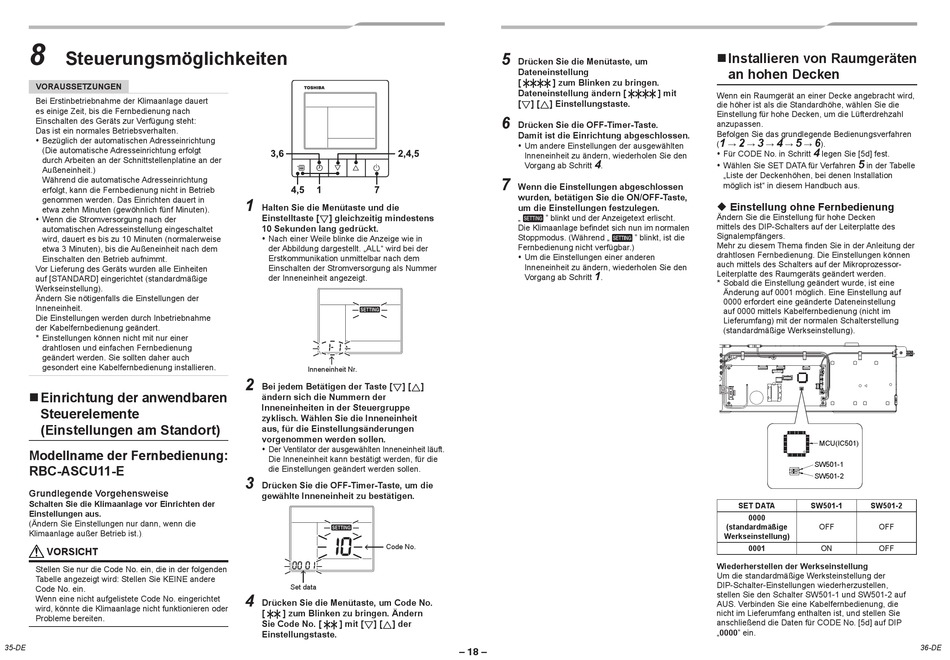

Steuerungsmöglichkeiten
VORAUSSETZUNGEN
Bei Erstinbetriebnahme der Klimaanlage dauert
es einige Zeit, bis die Fernbedienung nach
Einschalten des Geräts zur Verfügung steht:
Das ist ein normales Betriebsverhalten.
y Bezüglich der automatischen Adresseinrichtung
(Die automatische Adresseinrichtung erfolgt
durch Arbeiten an der Schnittstellenplatine an der
Außeneinheit.)
Während die automatische Adresseinrichtung
erfolgt, kann die Fernbedienung nicht in Betrieb
genommen werden. Das Einrichten dauert in
etwa zehn Minuten (gewöhnlich fünf Minuten).
y Wenn die Stromversorgung nach der
automatischen Adresseinstellung eingeschaltet
wird, dauert es bis zu 10 Minuten (normalerweise
etwa 3 Minuten), bis die Außeneinheit nach dem
Einschalten den Betrieb aufnimmt.
Vor Lieferung des Geräts wurden alle Einheiten
auf [STANDARD] eingerichtet (standardmäßige
Werkseinstellung).
Ändern Sie nötigenfalls die Einstellungen der
Inneneinheit.
Die Einstellungen werden durch Inbetriebnahme
der Kabelfernbedienung geändert.
* Einstellungen können nicht mit nur einer
drahtlosen und einfachen Fernbedienung
geändert werden. Sie sollten daher auch
gesondert eine Kabelfernbedienung installieren.
„ Einrichtung der anwendbaren
Steuerelemente
(Einstellungen am Standort)
Modellname der Fernbedienung:
RBC-ASCU11-E
Grundlegende Vorgehensweise
Schalten Sie die Klimaanlage vor Einrichten der
Einstellungen aus.
(Ändern Sie Einstellungen nur dann, wenn die
Klimaanlage außer Betrieb ist.)
.
VORSICHT
Stellen Sie nur die Code No. ein, die in der folgenden
Tabelle angezeigt wird: Stellen Sie KEINE andere
Code No. ein.
Wenn eine nicht aufgelistete Code No. eingerichtet
wird, könnte die Klimaanlage nicht funktionieren oder
Probleme bereiten.
35-DE
1
Halten Sie die Menütaste und die
Einstelltaste [
] gleichzeitig mindestens
10 Sekunden lang gedrückt.
y Nach einer Weile blinke die Anzeige wie in
der Abbildung dargestellt. „ALL" wird bei der
Erstkommunikation unmittelbar nach dem
Einschalten der Stromversorgung als Nummer
der Inneneinheit angezeigt.
Inneneinheit Nr.
2
Bei jedem Betätigen der Taste [
] [
]
ändern sich die Nummern der
Inneneinheiten in der Steuergruppe
zyklisch. Wählen Sie die Inneneinheit
aus, für die Einstellungsänderungen
vorgenommen werden sollen.
y Der Ventilator der ausgewählten Inneneinheit läuft.
Die Inneneinheit kann bestätigt werden, für die
die Einstellungen geändert werden sollen.
3
Drücken Sie die OFF-Timer-Taste, um die
gewählte Inneneinheit zu bestätigen.
Code No.
Set data
4
Drücken Sie die Menütaste, um Code No.
[
] zum Blinken zu bringen. Ändern
Sie Code No. [
] mit [
] [
] der
Einstellungstaste.
5
Drücken Sie die Menütaste, um
Dateneinstellung
[
] zum Blinken zu bringen.
Dateneinstellung ändern [
[
] [
] Einstellungstaste.
6
Drücken Sie die OFF-Timer-Taste.
Damit ist die Einrichtung abgeschlossen.
y Um andere Einstellungen der ausgewählten
Inneneinheit zu ändern, wiederholen Sie den
4
Vorgang ab Schritt
.
7
Wenn die Einstellungen abgeschlossen
wurden, betätigen Sie die ON/OFF-Taste,
um die Einstellungen festzulegen.
„
" blinkt und der Anzeigetext erlischt.
Die Klimaanlage befindet sich nun im normalen
Stoppmodus. (Während „
" blinkt, ist die
Fernbedienung nicht verfügbar.)
y Um die Einstellungen einer anderen
Inneneinheit zu ändern, wiederholen Sie den
1
Vorgang ab Schritt
.
– 18 –
„ Installieren von Raumgeräten
an hohen Decken
] mit
Wenn ein Raumgerät an einer Decke angebracht wird,
die höher ist als die Standardhöhe, wählen Sie die
Einstellung für hohe Decken, um die Lüfterdrehzahl
anzupassen.
Befolgen Sie das grundlegende Bedienungsverfahren
1
2
3
4
5
6
(
→
→
→
→
→
).
4
y Für CODE No. in Schritt
legen Sie [5d] fest.
y Wählen Sie SET DATA für Verfahren
„Liste der Deckenhöhen, bei denen Installation
möglich ist" in diesem Handbuch aus.
‹ Einstellung ohne Fernbedienung
Ändern Sie die Einstellung für hohe Decken
mittels des DIP-Schalters auf der Leiterplatte des
Signalempfängers.
Mehr zu diesem Thema finden Sie in der Anleitung der
drahtlosen Fernbedienung. Die Einstellungen können
auch mittels des Schalters auf der Mikroprozessor-
Leiterplatte des Raumgeräts geändert werden.
* Sobald die Einstellung geändert wurde, ist eine
Änderung auf 0001 möglich. Eine Einstellung auf
0000 erfordert eine geänderte Dateneinstellung
auf 0000 mittels Kabelfernbedienung (nicht im
Lieferumfang) mit der normalen Schalterstellung
(standardmäßige Werkseinstellung).
O
1
N
2
MCU(IC501)
SW501-1
O
1
N
2
SW501-2
SET DATA
SW501-1
0000
(standardmäßige
OFF
Werkseinstellung)
0001
ON
Wiederherstellen der Werkseinstellung
Um die standardmäßige Werksteinstellung der
DIP-Schalter-Einstellungen wiederherzustellen,
stellen Sie den Schalter SW501-1 und SW501-2 auf
AUS. Verbinden Sie eine Kabelfernbedienung, die
nicht im Lieferumfang enthalten ist, und stellen Sie
anschließend die Daten für CODE No. [5d] auf DIP
„0000" ein.
5
in der Tabelle
SW501-2
OFF
OFF
36-DE
