Kältemittelleitungen
VORSICHT
Bei einer langen Kältemittelleitung müssen in Abständen
von jeweils 2,5 bis 3 m Haltewinkel zur Unterstützung
gesetzt werden. Anderenfalls können störende
Geräusche auftreten.
Zulässige Rohrleitungslängen
und Höhendifferenzen
Diese unterscheiden sich in Abhängigkeit von dem
verwendeten Außengerät. Einzelheiten dazu finden
Sie im Installationshandbuch des Außengeräts.
VORSICHT
WICHTIGE 4 PUNKTE FÜR ROHRLEITUNGSARBEITEN
1. Wiederverwendbare mechanische Anschlüsse
und Bördelverbindungen sind in Innenräumen
nicht zulässig. Wenn mechanische Anschlüsse in
Innenräumen wiederverwendet werden, müssen
die Dichtungsteile erneuert werden.
Wenn Bördelverbindungen in Innenräumen
wiederverwendet werden, muss das
Bördelelement neu angefertigt werden.
2. Feste Verbindung (zwischen Rohren und Gerät)
3. Entlüften Sie die Anschlussrohre mit einer
VAKUUMPUMPE.
4. Prüfen Sie auf das Austreten von Gas.
(Verbindungspunkte)
Rohrgröße
Rohrgröße (mm)
Modell
Gasseitig
Flüssigkeitsseitig
RM160
Ø15,9
25-DE

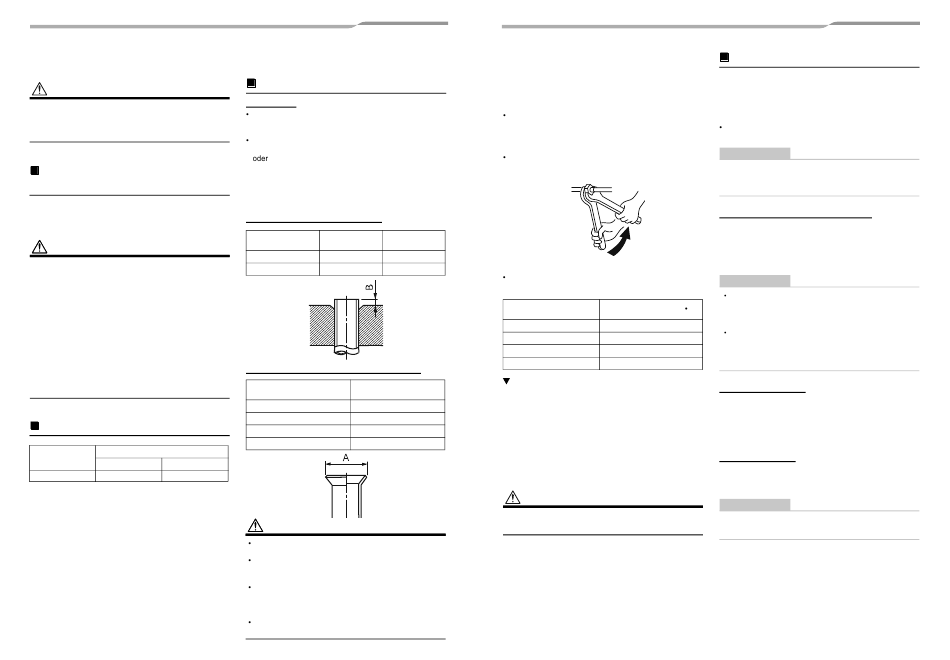

Verbindung der Kältemittelleitungen
Bördelung
Trennen Sie das Rohr mit einem Rohrschneider.
Entgraten Sie die Teile vollständig.
Verbleibende Grate können zum Austreten von Gas führen.
Führen Sie eine Bördelmutter in das Rohr ein und bördeln
Sie es damit auf. Da sich die Bördelabmessungen für R32
R410A von denen für das Kältemittel R22
unterscheiden, werden die neuen Bördelwerkzeug für das
Kältemittel R32 oder R410A empfohlen. Sie können jedoch
auch konventionelle Werkzeuge benutzen. In diesem
Fall müssen Sie die Bördelhöhe des Kupferrohres
entsprechend einstellen.
Bördelhöhe: B (Einheit: mm)
Außendurchmesser
Verwendung von
des Kupferrohrs
Werkzeug
6,4, 9,5
0,5 bis 1,1
12,7, 15,9
0,5 bis 1,1
Bördeldurchmesser: A (Einheit: mm)
Außendurchmesser des
Kupferrohrs
6,4
9,5
12,7
15,9
Ø9,5
VORSICHT
Verkratzen Sie beim Entfernen von Graten nicht die
Innenfläche des aufgebördelten Bereichs.
Kratzer an der Innenfläche des Bördelungsbereichs
können beim Bördeln das Austreten von
Kältemittelgas verursachen.
Vergewissern Sie sich, dass der aufgebördelte
Bereich nicht zerkratzt, verformt, abgestuft oder
abgeflacht ist und dass nach dem Bördeln keine
Späne daran haften oder andere Probleme vorliegen.
Tragen Sie kein Kältemaschinenöl auf die
Bördeloberfläche auf.
– 13 –
*
Wenn Sie Leitungen mit einem herkömmlichen
Bördelwerkzeug aufbördeln, ziehen Sie es etwa
0,5 mm weiter heraus als bei R22, um so die
erforderliche Größe der Bördelverbindung zu
erreichen. Die Kupferrohrlehre hilft Ihnen, die
erforderliche Größe der Bördelung richtig einzustellen.
Das Gas wurde unter dem Umgebungsdruck
abgedichtet, d. h. wenn die Bördelmutter entfernt
wird, ist kein Zischen zu hören: Das ist normal und
kein Anzeichen einer Störung.
Schließen Sie die Raumgerätleitung mithilfe von
zwei Schraubenschlüsseln an.
Herkömmliches
Werkzeug
0,5 bis 1,1
Arbeiten Sie mit zwei Schraubenschlüsseln
1,5 bis 2,0
Verwenden Sie zum Anziehen das in der folgenden
Liste angegebene Drehmoment.
Außendurchmesser des
Anschlussrohrs (mm)
6,4
9,5
12,7
15,9
Anzugsdrehmoment für gebördelte
A +0
Rohrverbindungen
-0,4
Durch fehlerhafte Verbindungen kann Gas austreten
9,1
oder es kann zu Störungen des Kühlkreislaufs kommen.
13,2
Richten Sie die Mitten der Verbindungsrohre
16,6
aneinander aus und drehen Sie die Bördelmutter
soweit möglich mit den Fingern fest. Ziehen Sie dann
19,7
die Mutter mit einem Schraubenschlüssel und einem
Drehmomentschlüssel fest, wie in der Abbildung
dargestellt.
VORSICHT
Ein Anziehen der Mutter mit übermäßigem Drehmoment
kann die Mutter beschädigen.
Evakuierung
Evakuieren Sie das System, indem Sie die
Vakuumpumpe an den Füllanschluss des Außengeräts
anschließen.
Details können Sie in der Installationsanleitung des
Außengeräts nachschlagen.
Verwenden Sie zum Evakuieren nicht das
Kältemittel im Außengerät.
ANFORDERUNG
Verwenden Sie als Werkzeuge, wie zum Beispiel als
Füllschlauch, nur solche, die ausschließlich für R32
oder R410A hergestellt wurden
Aufzufüllende Kältemittelmenge
Zum Hinzufügen von Kältemittel füllen Sie Kältemittel
R32 oder R410A entsprechend der beiliegenden
Installationsanleitung für das Außengerät nach.
Messen Sie das Kältemittel beim Nachfüllen mit einer
Waage genau ab.
ANFORDERUNG
Füllen Sie zu viel oder zu wenig Kältemittel nach, kann
dies zu Fehlfunktionen des Kompressors führen.
Anziehdrehmoment (N m)
Messen Sie das Kältemittel beim Nachfüllen genau
ab.
14 sib 18
Personen, die Kältemittel nachfüllen, sollten die
34 sib 42
Leitungslänge und die Nachfüllmenge auf dem F-
49 sib 61
GAS-Etikett des Außengeräts vermerken. Prüfen Sie
von Zeit zu Zeit Kompressor und Kältemittel.
63 sib 77
Ventil ganz öffnen
Öffnen Sie vollständig das Ventil des Außengeräts.
Verwenden Sie zum Öffnen des Ventils einen 4-mm-
Sechskantschlüssel.
Einzelheiten dazu finden Sie im Installationshandbuch
des Außengeräts.
Gasleckprüfung
Prüfen Sie mit einem Prüfgerät oder mit Seifenlauge,
ob Gas aus den Rohrverbindungen oder an der Kappe
des Ventils austritt.
ANFORDERUNG
Benutzen Sie die ausschließlich für HFC-Kältemittel
(R32, R134a, R410A) hergestellten Lecksuchgeräte.
