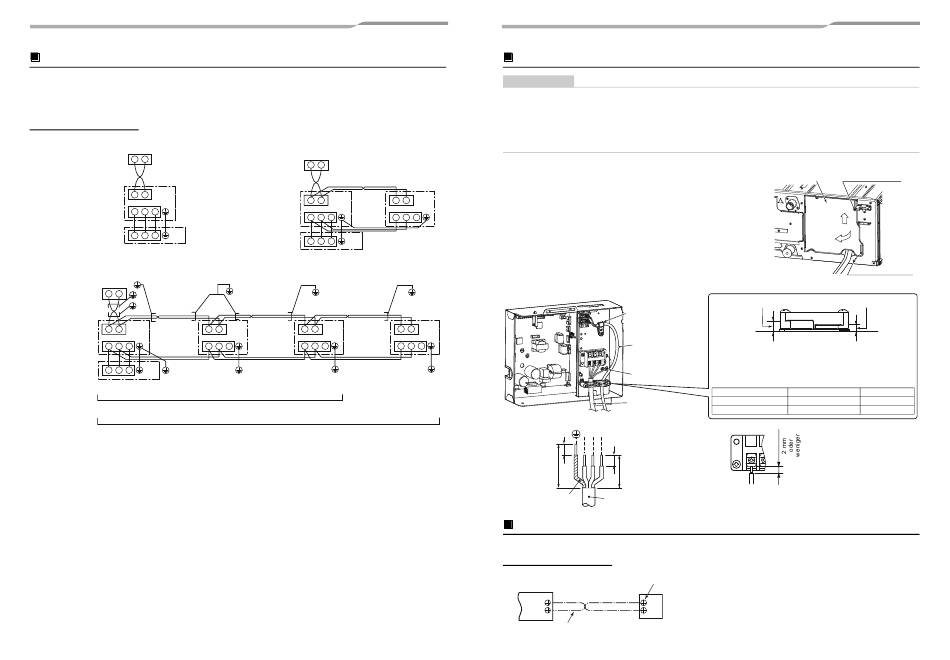

Leitung zwischen Innen- und Außengeräten
1. Die Abbildung unten zeigt die Verkabelung zwischen Raum- und Außengerät sowie zwischen Raumgeräten und
Fernbedienung. Die gestrichelt oder punktiert dargestellten Kabel sind bauseits bereitzustellen.
2. Sehen Sie in den Verkabelungsdiagrammen für Raum- und Außengerät nach.
3. Das Raumgerät wird über das Außengerät mit Strom versorgt.
Verbindungsdiagramm
Einzelsystem
Fernbedienung
Fernbedienungsleitung
A B
Innenseite
1
2
3
Systemverbindungskabel
Außenseite
1
2
3
Spannungsversorgung
Simultanes Triple- und Doppel-Twin-System
Fernbedienungsleitungen
Fernbedienung
zwischen den
Geräten
Fernbedienungsleitung
A B
Innenseite
Innenseite
1
2
3
Systemverbindungskabel
Versorgungsquerleitungen
1
2
3
Außenseite
der Innenraumgeräte
Spannungsversorgung
* Um Rauschstörungen auszuschließen, verwenden Sie zur Verdrahtung der Fernbedienung mit dem simultanen
Triple- und simultanen Doppel-Twin-System ein 2-adriges geschirmtes Kabel (MVVS 0,5 bis 2,0 mm
mehr). Achten Sie darauf, dass beide Enden der Abschirmung mit Erdkontakten verbunden sind.
* Verbinden Sie alle Raumgeräte in simultanen Twin-, simultanen Triple- und simultanen Doppel-Twin-Systemen
mit einem Erdungskabel.
29-DE
Simultaner Twin-System
Fernbedienungsleitungen
Fernbedienung
zwischen den
Geräten
Fernbedienungsleitung
A B
Innenseite
Innenseite
1
2
3
Systemverbindungskabel
Außenseite
1
2
3
querleitungen der
Innenraumgeräte
Spannungsversorgung
Fernbedienungsleitungen
Fernbedienungsleitungen
zwischen den
zwischen den
Geräten
Geräten
A B
A B
Innenseite
Innenseite
1
2
3
1
2
3
Versorgungsquerleitungen
Versorgungsquerleitungen
der Innenraumgeräte
der Innenraumgeräte
Triple
Doppel-Twin
– 15 –
Kabelanschlüsse
ANFORDERUNG
• Verbinden Sie die Kabel entsprechend ihrer Klemmennummern. Fehlerhafte Anschlüsse können Schäden und
Fehlfunktionen verursachen.
• Führen Sie die Kabel durch die entsprechenden Leitungsöffnungen des Raumgeräts.
• Lassen Sie noch etwas Leitungsspiel (ca. 100 mm), damit der elektrische Schaltkasten bei Wartung oder zu einem
anderen Zweck abgehängt werden kann.
• Die Fernbedienung wird mit Niederspannung betrieben. (Niemals an Netzspannung anschließen)
• Bevor Sie die Kabel im elektrischen Schaltkasten verbinden,
•
entfernen Sie den Luftfilter und den Deckel des Kastens (mit 2
Schrauben befestigt).
• Entfernen Sie Schraube A und lösen Sie Schraube B.
A B
• Ziehen Sie die Abdeckung des elektrischen Schaltkastens hoch und
1
2
3
öffnen diese.
• Ziehen Sie die Schrauben der Klemmenleiste fest an und befestigen
Versorgungs-
Sie die Kabel an den Kabelklemmen im elektrischen Schaltkasten.
(Darauf achten, dass die Kabel nicht unter Zug gesetzt werden.)
• Schieben Sie die Abdeckung des elektrischen Schaltkastens zum
Installieren. Klemmen Sie beim Installieren der Abdeckung nicht das
Kabel ein und halten Sie den Spalt so klein wie möglich.
A B
1
2
3
2
oder
50
Erdungskabel
Fernbedienungsleitung
Von den Adern der anzuschließenden Leitung 9 mm abisolieren.
Verbindungsdiagramm
Klemmenblock für den Anschluss
der Innengerät-Fernsteuerung
A
B
Kabel der Fernbedienung
(bauseits bereitzustellen)
Seite D (Freiraum: 8,5 mm)
Kabelbinder
Fernbedienungsleitung
Wählen Sie Seite C oder D für die Position der Netzkabel-Befestigungsposition unter
Beachtung der folgenden Tabelle entsprechend dem Kabeltyp und -durchmesser.
* Die Kabelklemme kann entweder an der rechten oder der linken Seite angebracht
werden.
Erdungsschraube
Beim Anschließen eines Twin-Systems klemmen Sie zwei Kabel mit einer
Kabelklemme fest.
Kabeltyp
Systemverbindungskabel
Gummischlauchkabel (Cabtyre)
Gummischlauchkabel (Cabtyre)
10
1
2
3
10
30
Systemverbindungskabel
Systemverbindungskabel
Klemmenleiste
A
Fernbedienungseinheit
B
Stromkastenabdeckung
Lösen Sie Schraube B.
Entfernen Sie Schraube A.
Seite C (Freiraum: 4 mm)
Technische Daten
Kabelklemmposition
4-adriges Litzenkabel 2,5 mm²
Seite D
4-adriges Litzenkabel 1,5 mm²
Seite C
Hilfe zur Verbindung der
Systemkabel mit der Klemmenleiste
finden Sie im Diagramm links.
30-DE
