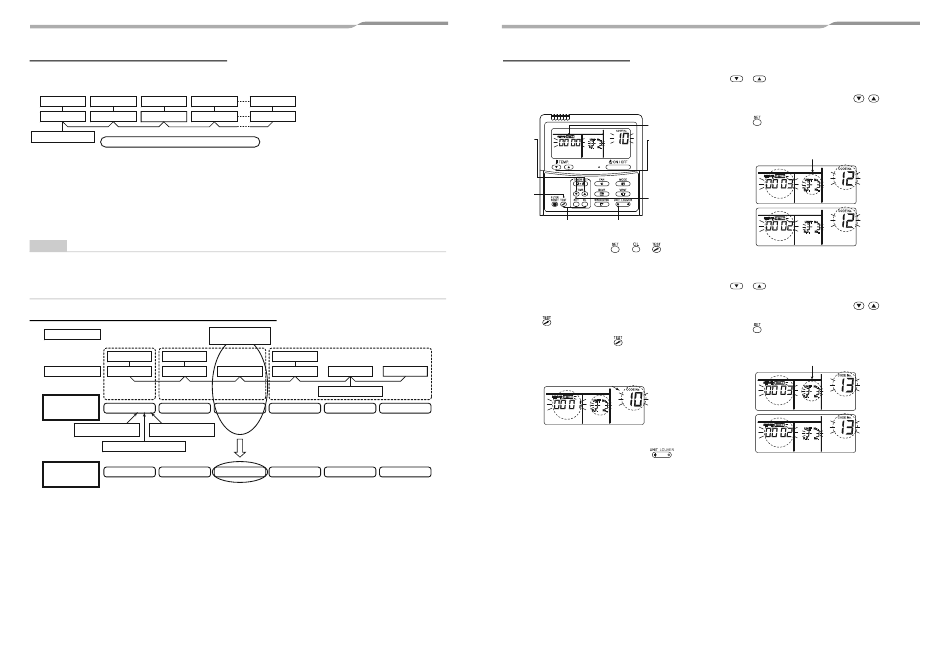

Gruppensteuerung für Mehrgerätsysteme
Mit einer Fernbedienung können maximal 8 Raumgeräte als Gruppe gesteuert werden.
▼ Gruppensteuerung für Einzelsysteme
Außengerät
Außengerät
Außengerät
Innengerät
Innengerät
Innengerät
Fernbedienung
Beenden der Adresseinrichtung beim Einschalten
• Details zur Verdrahtung einzelner Kreise (identische Kältekreise) finden Sie unter „Elektrischer Anschluss".
• Für die Herstellung einer Verbindung zwischen zwei Kreisen gehen Sie wie folgt vor.
Die Kabelfernbedienung ist mit einem Innengerät verbunden. Von dieser geht über Klemme (A/B) eine
Verbindung zu weiteren Innengeräten an die Klemmen (A/B).
• Wird die Stromversorgung eingeschaltet, dann startet die automatische Adresseneinstellung. Diese blinkt auf
der Anzeige, die Adressen werden in ca. 3 Minuten eingerichtet. Während der automatischen Adressierung ist
keine Bedienung über die Fernbedienung möglich.
Die automatische Adresseinrichtung dauert etwa 5 Minuten.
HINWEIS
Manchmal ist nach der automatischen Adressierung eine manuelle Adressenänderung nötig, je nach der
Systemkonfiguration der Gruppensteuerung.
• Die folgende Systemkonfiguration wird verwendet, wenn komplexe Systeme simultaner Twin- und simultaner Triple-
Geräte als Gruppe mit einer Fernbedienung gesteuert werden.
(Beispiel) Gruppensteuerung für komplexes System
Leitungssystem
<Einzelsystem> <Twin-System>
Außengerät
Außengerät
Raumgerätnummer
Innengerät
Innengerät
(Beispiel für zufällige
Einrichtung)
Nach der
automatischen
Adresse: 1-1-2
Adresse: 2-1-2
Adressierung
Leitungsadresse
Gruppenadresse
Adresse des Innengeräts
(Beispiel für Adressänderung)
Nach Änderung
Adresse: 1-1-1
Adresse: 2-1-2
der manuellen
Adresse
Die obige Adresse wird von der automatischen Adressierung eingestellt, wenn der Strom eingeschaltet
wird. Leitungs- und Raumgerätadressen werden jedoch zufällig eingestellt. Ändern Sie daher die
Einstellung so, dass die Leitungsadressen mit den Raumgerätadressen übereinstimmen.
37-DE
Außengerät
Außengerät
Innengerät
Innengerät
(Max. 8 Geräte)
Beispiel
Vorgehensweise 1
<Triple-System>
Außengerät
Innengerät
Innengerät
Innengerät
Fernbedienung
Adresse: 3-3-1
Adresse: 3-1-2
Adresse: 2-2-2
Adresse: 2-2-2
Adresse: 3-1-2
Adresse: 3-2-2
– 19 –
[Beispiel Vorgehensweise]
Manuelle Adresseinrichtung
Ändern Sie die Einstellungen, wenn die Geräte nicht
arbeiten.
(Halten Sie den Betrieb des Geräts an.)
3
-2,
4
-2,
5
-2
7
1
Halten Sie die Tasten
gleichzeitig mind. 4 Sekunden lang
gedrückt. Nach einer Weile blinkt die
Anzeige wie unten angegeben. Überprüfen
Sie, dass der angezeigte CODE No. [10]
entspricht.
Wenn die CODE No. nicht [10] ist, drücken Sie die
Taste
, um die Anzeige zu löschen. Wiederholen
Sie dann den Vorgang von Anfang an.
(Nach Drücken der Taste
Fernbedienung für ca. 1 Minute keine Befehle aus.)
(In einer Gruppensteuerung wird dann die Nummer
des ersten angezeigten Innengeräts das Leitgerät.)
Innengerät
Adresse: 1-2-2
(* Anzeige wechselt je nach
Modellnummer des Innengeräts.)
2
Bei jeder Betätigung der Taste
die UNIT No. des Raumgeräts einer
Adresse: 3-3-2
Gruppensteuerung aufeinander folgend
angezeigt. Wählen Sie das Innengerät,
dessen Einstellungen Sie ändern wollen.
Zu diesem Zeitpunkt kann die Position des
Innengeräts, dessen Einstellung geändert wird,
überprüft werden, da der Ventilator des
ausgewählten Innengeräts läuft.
3
1. Stellen Sie CODE No. [12] mit den Tasten „TEMP."
(CODE No. [12]: Leitungsadresse)
2. Ändern Sie mit den Tasten TIME
Leitungsadresse von [3] auf [2].
3. Taste
7
Die Eingabe wird beendet, wenn die Anzeige nicht
3
mehr blinkt, sondern konstant leuchtet.
-1,
4
-1,
UNIT No. des Innengeräts vor Anzeige der Einstelländerung.
5
-1,
6
3
-3,
4
-3,
5
-3,
1
2,6
+
+
4
1. Stellen Sie CODE No. [13] mit den Tasten „TEMP."
(CODE No. [13]: Adresse des Innengeräts)
2. Ändern Sie mit den Tasten TIME
Adresse des Raumgeräts von [3] auf [2].
3. Taste
Die Eingabe wird beendet, wenn die Anzeige nicht
gibt die
mehr blinkt, sondern konstant leuchtet.
UNIT No. des Innengeräts vor Anzeige der Einstelländerung.
wird
/
ein.
/
die
betätigen.
/
ein.
/
die
betätigen.
