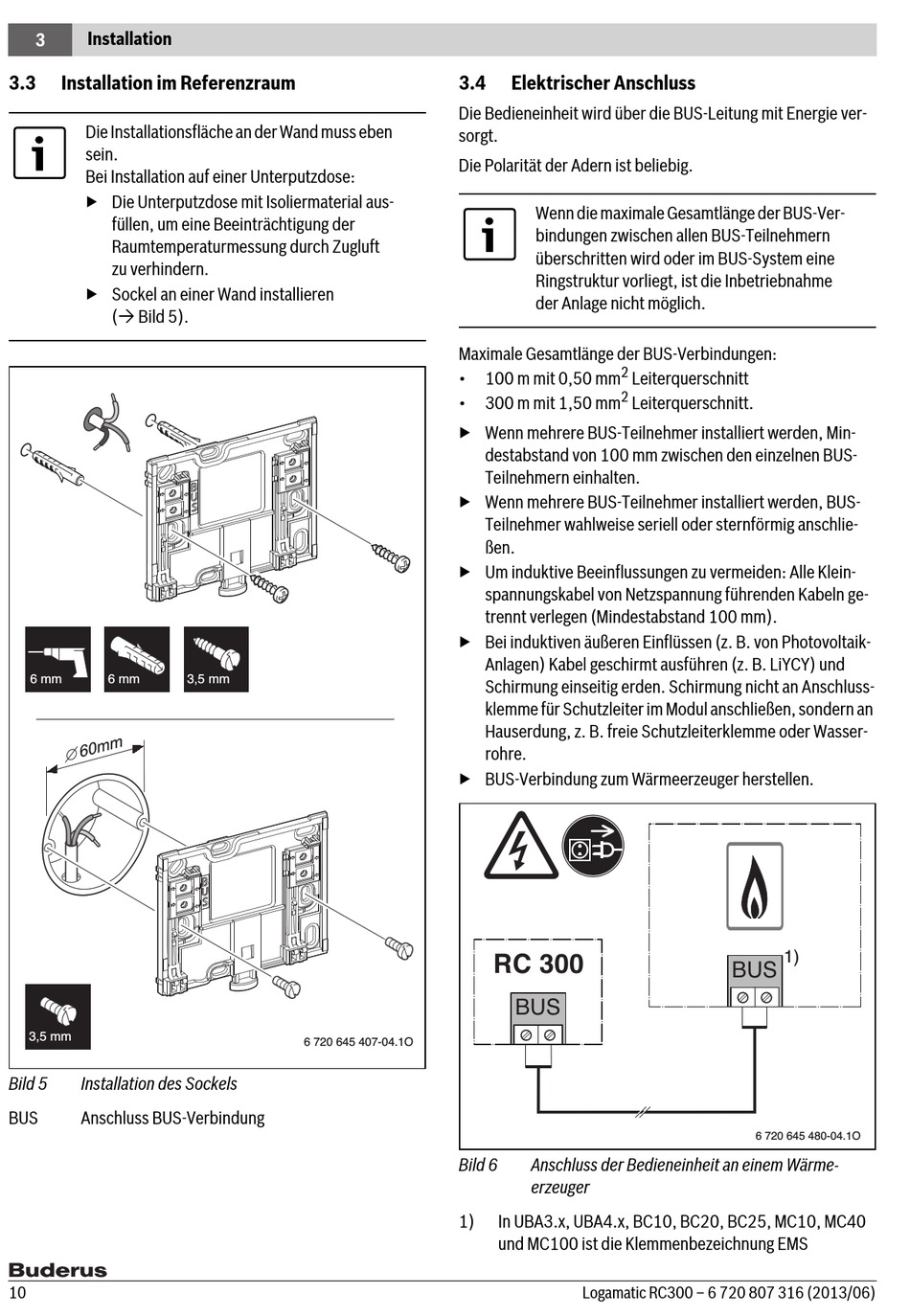

Installation
3
3.3

Installation im Referenzraum

Die Installationsfläche an der Wand muss eben
sein.
Bei Installation auf einer Unterputzdose:
▶ Die Unterputzdose mit Isoliermaterial aus-
füllen, um eine Beeinträchtigung der
Raumtemperaturmessung durch Zugluft
zu verhindern.
▶ Sockel an einer Wand installieren
( Bild 5).
6 mm 6 mm
3,5 mm
Bild 5 Installation des Sockels
BUS Anschluss BUS-Verbindung
10
3,5 mm
6 720 645 407-04.1O
3.4

Elektrischer Anschluss

Die Bedieneinheit wird über die BUS-Leitung mit Energie ver-
sorgt.
Die Polarität der Adern ist beliebig.
Wenn die maximale Gesamtlänge der BUS-Ver-
bindungen zwischen allen BUS-Teilnehmern
überschritten wird oder im BUS-System eine
Ringstruktur vorliegt, ist die Inbetriebnahme
der Anlage nicht möglich.
Maximale Gesamtlänge der BUS-Verbindungen:
2
• 100 m mit 0,50 mm
2
• 300 m mit 1,50 mm
▶ Wenn mehrere BUS-Teilnehmer installiert werden, Min-
destabstand von 100 mm zwischen den einzelnen BUS-
Teilnehmern einhalten.
▶ Wenn mehrere BUS-Teilnehmer installiert werden, BUS-
Teilnehmer wahlweise seriell oder sternförmig anschlie-
ßen.
▶ Um induktive Beeinflussungen zu vermeiden: Alle Klein-
spannungskabel von Netzspannung führenden Kabeln ge-
trennt verlegen (Mindestabstand 100 mm).
▶ Bei induktiven äußeren Einflüssen (z. B. von Photovoltaik-
Anlagen) Kabel geschirmt ausführen (z. B. LiYCY) und
Schirmung einseitig erden. Schirmung nicht an Anschluss-
klemme für Schutzleiter im Modul anschließen, sondern an
Hauserdung, z. B. freie Schutzleiterklemme oder Wasser-
rohre.
▶ BUS-Verbindung zum Wärmeerzeuger herstellen.
RC 300
BUS
Bild 6 Anschluss der Bedieneinheit an einem Wärme-
erzeuger
1) In UBA3.x, UBA4.x, BC10, BC20, BC25, MC10, MC40
und MC100 ist die Klemmenbezeichnung EMS
Logamatic RC300 – 6 720 807 316 (2013/06)
Leiterquerschnitt
Leiterquerschnitt.
1)
BUS
6 720 645 480-04.1O
