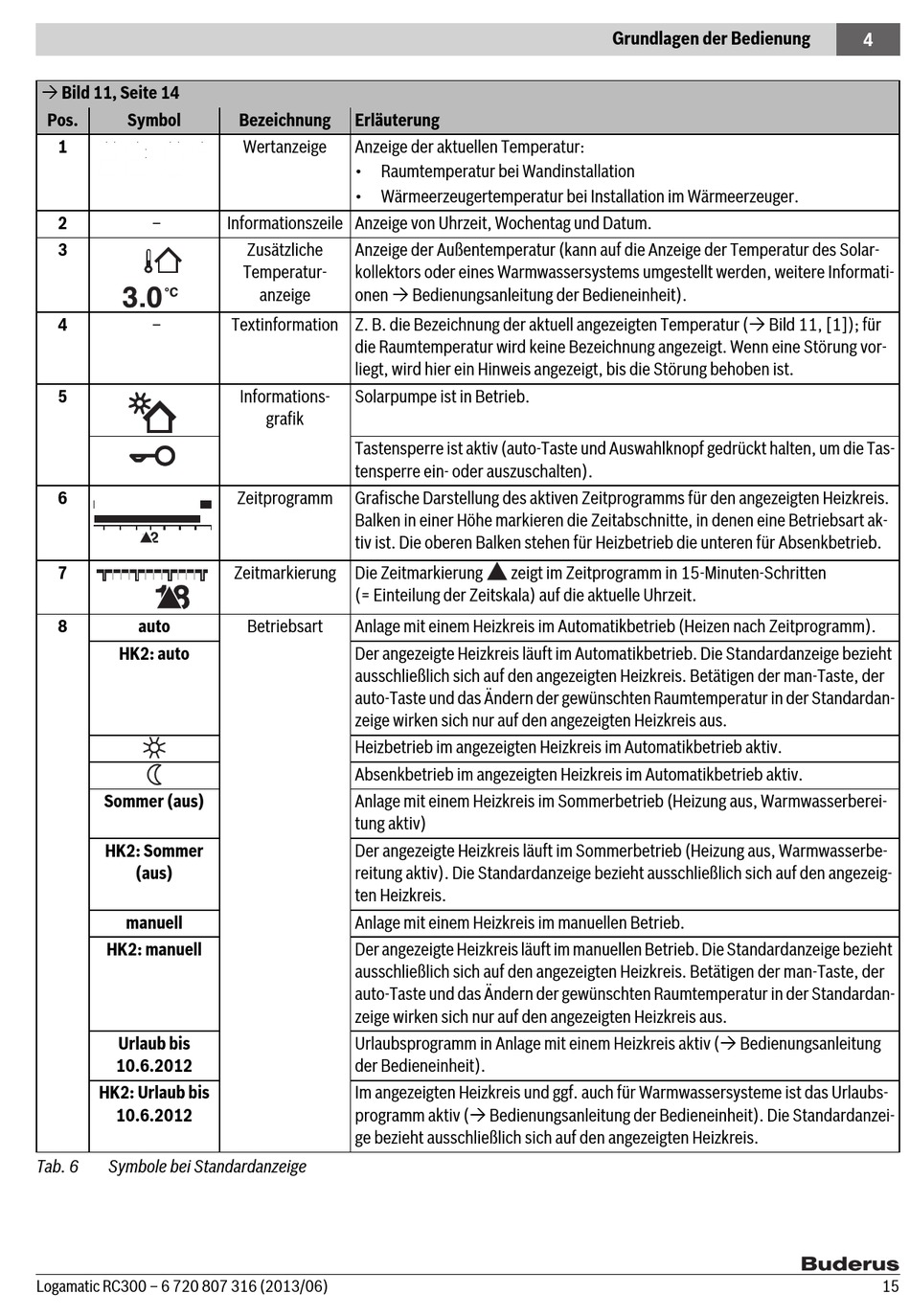

Buderus Logamatic RC300 Installationsanleitung Seite 15

 Bild 11, Seite 14
Pos. Symbol
1
2 –
3
4 –
5
6
12
7
8 auto
HK2: auto
Sommer (aus)
HK2: Sommer
(aus)
manuell
HK2: manuell
Urlaub bis
10.6.2012
HK2: Urlaub bis
10.6.2012
Tab. 6 Symbole bei Standardanzeige
Logamatic RC300 – 6 720 807 316 (2013/06)
Bezeichnung Erläuterung
Wertanzeige Anzeige der aktuellen Temperatur:
• Raumtemperatur bei Wandinstallation
• Wärmeerzeugertemperatur bei Installation im Wärmeerzeuger.
Informationszeile Anzeige von Uhrzeit, Wochentag und Datum.
Zusätzliche Anzeige der Außentemperatur (kann auf die Anzeige der Temperatur des Solar-
Temperatur- kollektors oder eines Warmwassersystems umgestellt werden, weitere Informati-
onen  Bedienungsanleitung der Bedieneinheit).
anzeige
Textinformation Z. B. die Bezeichnung der aktuell angezeigten Temperatur ( Bild 11, [1]); für
die Raumtemperatur wird keine Bezeichnung angezeigt. Wenn eine Störung vor-
liegt, wird hier ein Hinweis angezeigt, bis die Störung behoben ist.
Informations- Solarpumpe ist in Betrieb.
grafik
Tastensperre ist aktiv (auto-Taste und Auswahlknopf gedrückt halten, um die Tas-
tensperre ein- oder auszuschalten).
Zeitprogramm Grafische Darstellung des aktiven Zeitprogramms für den angezeigten Heizkreis.
Balken in einer Höhe markieren die Zeitabschnitte, in denen eine Betriebsart ak-
tiv ist. Die oberen Balken stehen für Heizbetrieb die unteren für Absenkbetrieb.
Zeitmarkierung Die Zeitmarkierung
(= Einteilung der Zeitskala) auf die aktuelle Uhrzeit.
Betriebsart Anlage mit einem Heizkreis im Automatikbetrieb (Heizen nach Zeitprogramm).
Der angezeigte Heizkreis läuft im Automatikbetrieb. Die Standardanzeige bezieht
ausschließlich sich auf den angezeigten Heizkreis. Betätigen der man-Taste, der
auto-Taste und das Ändern der gewünschten Raumtemperatur in der Standardan-
zeige wirken sich nur auf den angezeigten Heizkreis aus.
Heizbetrieb im angezeigten Heizkreis im Automatikbetrieb aktiv.
Absenkbetrieb im angezeigten Heizkreis im Automatikbetrieb aktiv.
Anlage mit einem Heizkreis im Sommerbetrieb (Heizung aus, Warmwasserberei-
tung aktiv)
Der angezeigte Heizkreis läuft im Sommerbetrieb (Heizung aus, Warmwasserbe-
reitung aktiv). Die Standardanzeige bezieht ausschließlich sich auf den angezeig-
ten Heizkreis.
Anlage mit einem Heizkreis im manuellen Betrieb.
Der angezeigte Heizkreis läuft im manuellen Betrieb. Die Standardanzeige bezieht
ausschließlich sich auf den angezeigten Heizkreis. Betätigen der man-Taste, der
auto-Taste und das Ändern der gewünschten Raumtemperatur in der Standardan-
zeige wirken sich nur auf den angezeigten Heizkreis aus.
Urlaubsprogramm in Anlage mit einem Heizkreis aktiv ( Bedienungsanleitung
der Bedieneinheit).
Im angezeigten Heizkreis und ggf. auch für Warmwassersysteme ist das Urlaubs-
programm aktiv ( Bedienungsanleitung der Bedieneinheit). Die Standardanzei-
ge bezieht ausschließlich sich auf den angezeigten Heizkreis.
Grundlagen der Bedienung
zeigt im Zeitprogramm in 15-Minuten-Schritten
