5 FUNKTIONSPRINZIPIEN
5.5 Sicherheitsmodus: Beide (standardmäßig)
5.5.1

Einleitung

5.5.2

Sicherheitsfunktion: Zugangserfassung

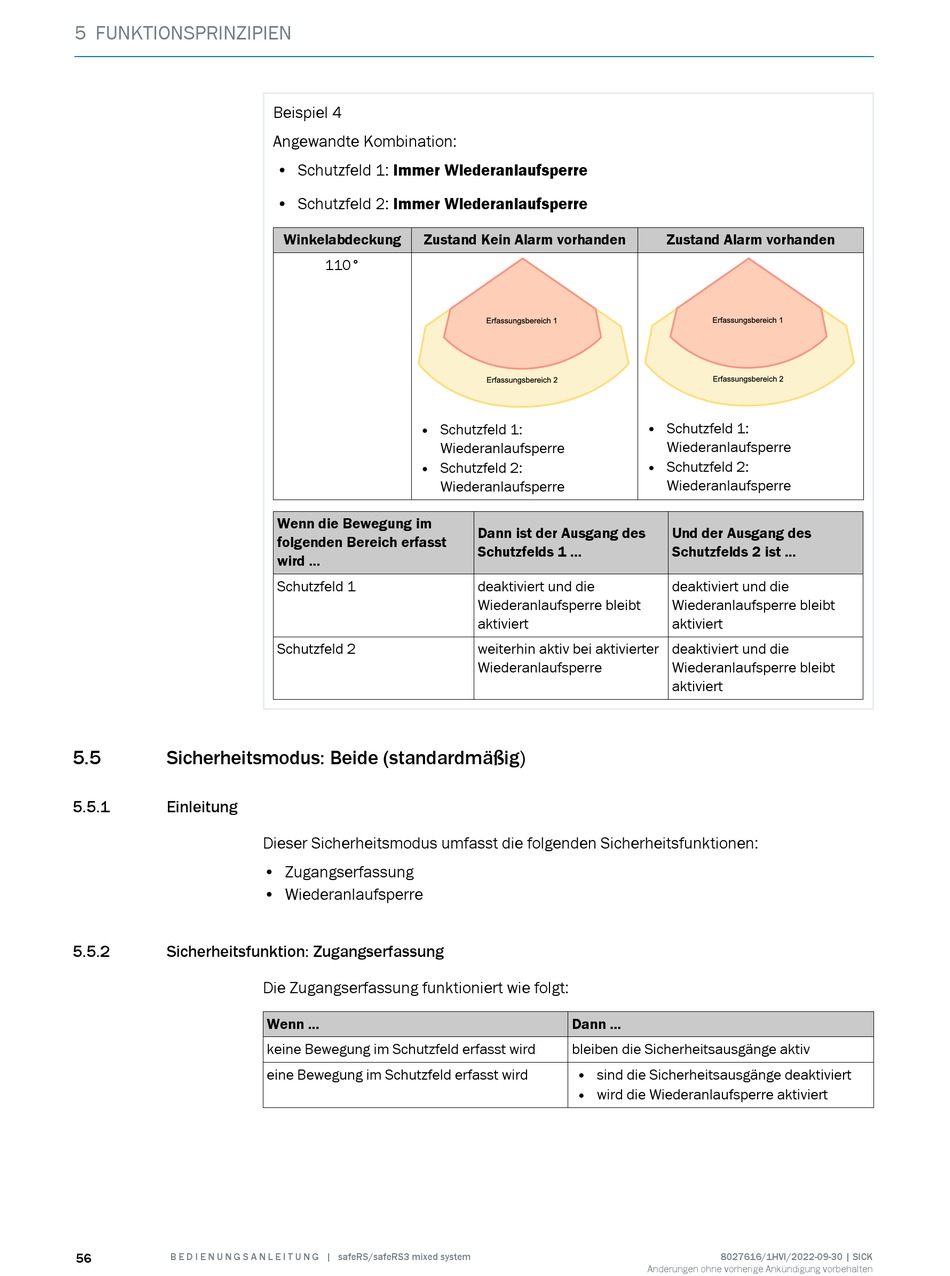

B E D I E N U N G S A N L E I T U N G | safeRS/safeRS3 mixed system
56
Beispiel 4
Angewandte Kombination:
Schutzfeld 1: Immer Wiederanlaufsperre
l
Schutzfeld 2: Immer Wiederanlaufsperre
l
Winkelabdeckung Zustand Kein Alarm vorhanden
110°
Schutzfeld 1:
l
Wiederanlaufsperre
Schutzfeld 2:
l
Wiederanlaufsperre
Wenn die Bewegung im
folgenden Bereich erfasst
wird ...
Schutzfeld 1
Schutzfeld 2
Dieser Sicherheitsmodus umfasst die folgenden Sicherheitsfunktionen:
Zugangserfassung
l
Wiederanlaufsperre
l
Die Zugangserfassung funktioniert wie folgt:
Wenn ...
keine Bewegung im Schutzfeld erfasst wird
eine Bewegung im Schutzfeld erfasst wird
l
l
Dann ist der Ausgang des
Schutzfelds 1 ...
deaktiviert und die
Wiederanlaufsperre bleibt
aktiviert
weiterhin aktiv bei aktivierter
Wiederanlaufsperre
Dann ...
bleiben die Sicherheitsausgänge aktiv
sind die Sicherheitsausgänge deaktiviert
l
wird die Wiederanlaufsperre aktiviert
l
Änderungen ohne vorherige Ankündigung vorbehalten
Zustand Alarm vorhanden
Schutzfeld 1:
Wiederanlaufsperre
Schutzfeld 2:
Wiederanlaufsperre
Und der Ausgang des
Schutzfelds 2 ist ...
deaktiviert und die
Wiederanlaufsperre bleibt
aktiviert
deaktiviert und die
Wiederanlaufsperre bleibt
aktiviert
