Sollte eine dieser Positionen im Lieferumfang nicht
enthalten oder beschädigt sein, so informieren Sie
bitte Ihren Fachhändler oder wenden Sie sich direkt
an den Hersteller.
Hinweis: Bitte bewahren Sie den Karton und die
zwei Styroporkopfteile zur Aufbewahrung Ihrer
Zentrale und zum Transport auf. Die Digitalzentrale
kann durch Sturz nachhaltig beschädigt werden.

2. Inbetriebnahme

Das folgende Kapitel widmet sich der ersten Inbe-
triebnahme der DiMAX Digitalzentrale. Gehen Sie
dazu bitte wie folgend beschrieben vor.

2.1 Anschluss

Nehmen Sie die Digitalzentrale aus der Verpackung
heraus. Stellen Sie die Zentrale an einen dafür ge-
eigneten Platz. Wegen der Wärmeentwicklung, soll-
te die Zentrale nicht in der Nähe eines Heizkörpers
positioniert oder auch direkter Sonneneinstrahlung
ausgesetzt werden.
Der Lüfter auf der Rückseite sowie die Luftan-
saugöffnungen müssen jederzeit frei bleiben und
dürfen nicht blockiert werden.
Nehmen Sie den grünen Anschlussstecker aus der
Packung der Digitalzentrale heraus. Verwenden Sie
einen Schraubendreher um das Anschlusskabel
Ihres Fahrgleises und die Kabel der Versorgungs-
spannung in die korrekten Buchsen des Steckers
zu schrauben (Abb. 3). Die Polarität der Eingangs-
spannung ist unerheblich. Stecken Sie den Stecker
anschließend in die dafür vorgesehene grüne

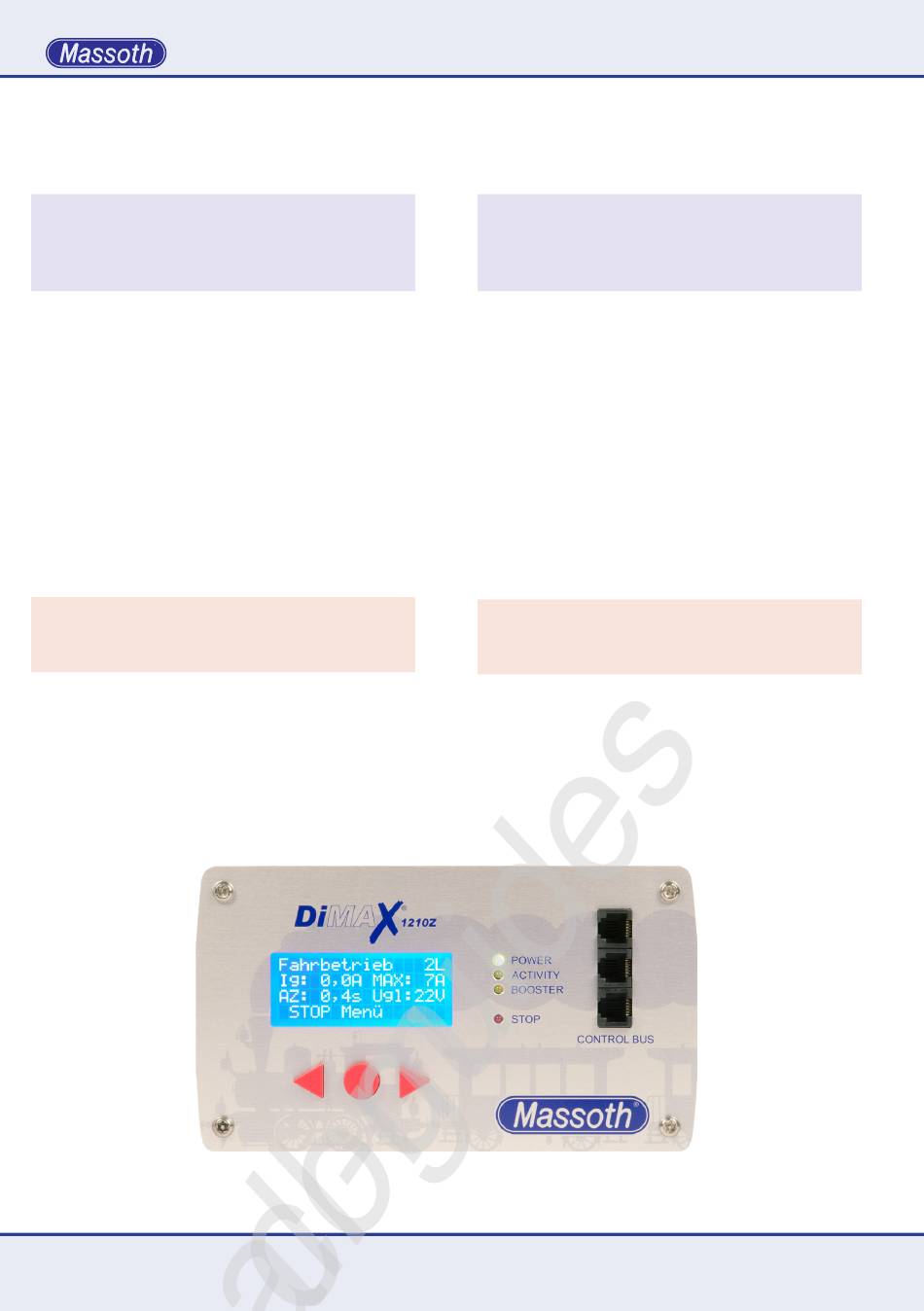

Abbildung 1: Die Frontansicht der DiMAX 1210Z (identisch mit DiMAX 800Z)
Illustration #1: Front view of the DiMAX 1210Z (similar to DiMAX 800Z)
