Massoth DiMAX 800Z Bedienungsanleitung Seite 7

Buchse auf der Rückseite der Digitalzentrale.
Sicherung
PC-Interface
USB RS232

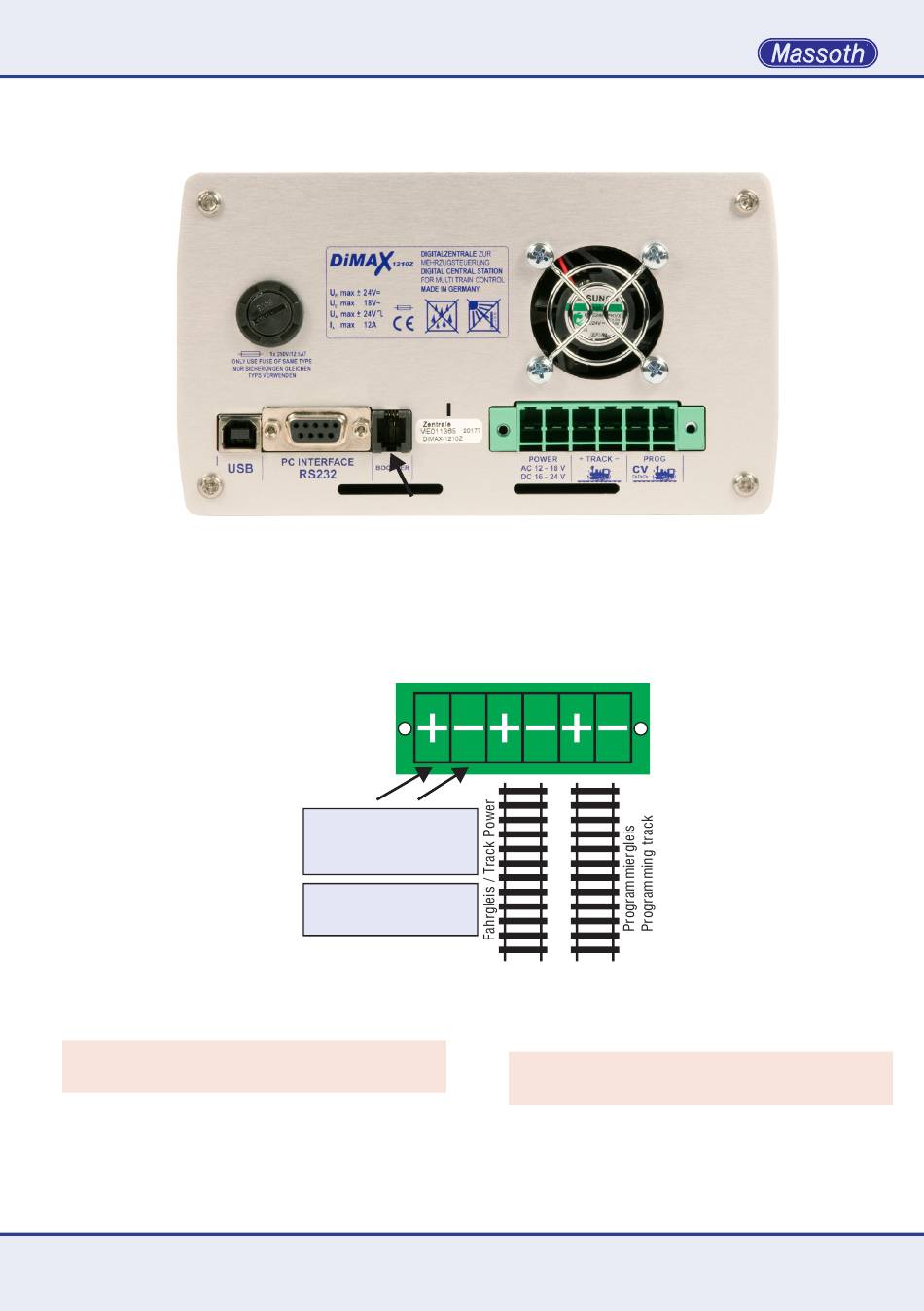

Abbildung 2: Die Rückansicht der DiMAX 1210Z (identisch mit DiMAX 800Z)
Illustration #2: Rear view of the DiMAX 1210Z (identical with DiMAX 800Z)
Abbildung 3: Steckeranschluss
Illustration #3: Wiring diagram
WICHTIG: Fahrgleis und Programmiergleis dürfen
elektrisch nicht verbunden sein!
All manuals and user guides at all-guides.com
Fuse
Seriennummer
Serialnumber
Booster
Interface
Externer
Spannungsversorgungseingang
12-18V~/16-24V=
bei ca. 350 VA
External power
12-18V~/16-24V=
at appr. 350 VA
DiMAX 1210Z, 800Z
Lüfter
Fan
Hauptanschluss-Stecker
Multi Connector
Hauptanschlussstecker
Multi connector
Sicht v. hinten / Back side
IMPORTANT: Track power and program power
must never be connected.
