Mindray BeneHeart D3 Handbuch

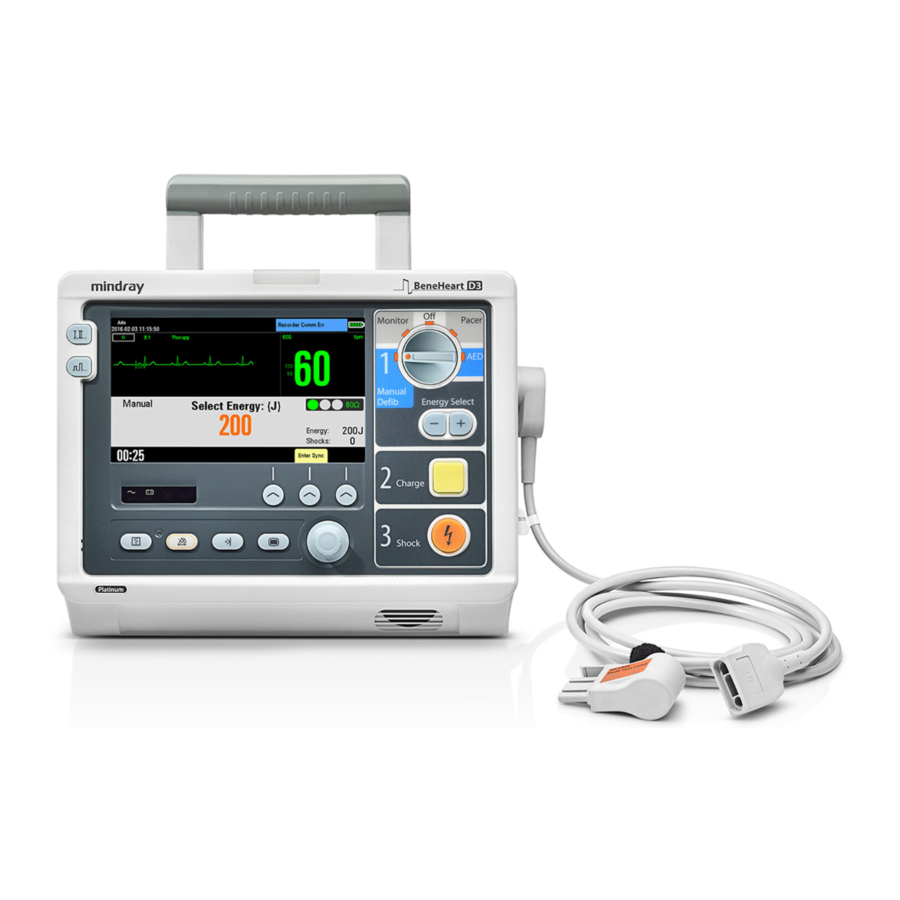

Geräteübersicht
Führen Sie die folgenden Schritte aus;
| Schritt 1 | Batterieposition beachten |
| Schritt 2 | Gerät an Wechselstrom anschließen |
| Schritt 3 | Alle Kabel an das Gerät anschließen |
| Schritt 4 | Bereitschaftsanzeige-Fenster finden – Symbole identifizieren |
| Schritt 5 | Select 'S TACH' (S TACH auswählen) auf dem Simulator – D3 in den Monitor-Modus schalten |
| Schritt 6 | Ableitung Ill anzeigen |
| Schritt 7 | Position der Alarmleuchte / Farbwechsel beachten |
| Schritt 8 | Alle Alarme für 2 Minuten pausieren |
| Schritt 9 | EKG-Verstärkung ändern |
| Schritt 10 | NIBP-Taste finden (konfigurationsabhängig) |
| Schritt 11 | Amiodaron im Ereignisprotokoll markieren |
| Schritt 12 | Hauptmenü aufrufen und dann zum Startbildschirm zurückkehren |
| Schritt 13 | Navigationsrad drehen und SP02 auswählen – zum Hauptmenü zurückkehren |
| Schritt 14 | Die drei Softkeys identifizieren |
| Schritt 15 | Druck-/Rekorder-Taste finden |
| Schritt 16 | Papier wechseln |
| Schritt 17 | Gerät ausschalten |
Testverfahren
Führen Sie die folgenden Schritte aus;
| Schritt 1 | An Netzstrom anschließen |
| Schritt 2 | AC-Leuchte im Anzeigefenster prüfen |
| Schritt 3 | Integrität der Gerätekabel prüfen |
| Schritt 4 | Sicherstellen, dass das Gerät sauber ist |
| Schritt 5 | Wissen, wen man im Problemfall kontaktieren muss |
| Schritt 6 | Schockkabel an den Teststecker anschließen |
| Schritt 7 | Moduswahlrad auf Überwachung drehen |
| Schritt 8 | Hauptmenütaste drücken |
| Schritt 9 | Benutzertest auswählen |
| Schritt 10 | Patientenüberwachung beenden – 'yes' (Ja) auswählen |
| Schritt II | Select 'Routine Test' (Routinetest auswählen) und 'Energy Delivery Test' (Energieabgabetest auswählen) |
| Schritt 12 | Select 'Start' (Start auswählen) |
| Schritt 13 | Bestätigen, dass kein Patient angeschlossen ist |
| Schritt 14 | Den Sprach- und visuellen Anweisungen des D3-Defibrillators folgen |
| Schritt 15 | Den Vorgang im Batteriebetrieb wiederholen |
| Schritt 16 | Wenn Paddles verwendet werden, '0K' (0K auswählen) auswählen, um den Test fortzusetzen. Wenn keine Paddles verwendet werden, 'cancel' (Abbrechen) auswählen. |
| Schritt 17 | 'return' (Zurück) drücken, um den Test abzuschließen, oder 'record' (Aufzeichnen) drücken, um die Ergebnisse auszudrucken |
| Schritt 18 | Hat der Test bestanden oder ist er fehlgeschlagen |
| Schritt 19 | Gerät ausschalten |
| Test bestanden |  | |
| Test fehlgeschlagen |  | Test wiederholen, dann die Abteilung für Medizintechnik kontaktieren |
AED-Verfahren
DEN SIMULATOR AUF 'VF' (VF) EINSTELLEN (OBERE LINKE TASTE)
Führen Sie die folgenden Schritte aus;
Zur Defibrillation vorbereiten durch
- Kleidung des Patienten entfernen
- Elektroden wie auf der Elektrodenverpackung gezeigt positionieren
- Guten Kontakt der Elektroden sicherstellen – Brust trocken halten, Brusthaare kürzen/rasieren
- Elektroden an das Patienten-Schockkabel anschließen
| Schritt 1 | Moduswahlrad auf AED drehen |
| Schritt 2 | Den Sprach- und visuellen Anweisungen des AED folgen |
| Schritt 3 | Auf Aufforderung die Schocktaste drücken |
| Schritt 4 | Metronom durch Reduzierung der Lautstärke stummschalten |
| Schritt 5 | Alle Bildschirmanweisungen überprüfen |
| Schritt 6 | NSR am Simulator einstellen und Schritt 2 wiederholen |
| Schritt 7 | Patientenkategorie auf Pädiatrie ändern |
| Schritt 8 | Gerät ausschalten |
Hinweis: Der D3 entwaffnet sich nach 30 Sekunden automatisch.
Manuelles Defibrillationsverfahren
DEN SIMULATOR AUF 'VF' (VF) EINSTELLEN (OBERE LINKE TASTE)
Führen Sie die folgenden Schritte aus;
Zur Defibrillation vorbereiten durch
- Kleidung des Patienten entfernen
- Elektroden wie auf der Elektrodenverpackung gezeigt positionieren
- Guten Kontakt der Elektroden sicherstellen – Brust trocken halten, Brusthaare kürzen/rasieren
- Elektroden an das Patienten-Schockkabel anschließen
| Schritt 1 | Moduswahlrad auf manuelle Defibrillation drehen |
| Schritt 2 | Die Bildschirminformationen und Parameter überprüfen |
| Schritt 3 | Laden und Schock mit 200J |
| Schritt 4 | Energie auf 300J erhöhen |
| Schritt 5 | Defibrillator laden und entwaffnen |
| Schritt 6 | Den Impedanzrechner identifizieren |
| Schritt 7 | Den wiederverwendbaren C02-Anschluss trennen und wieder anschließen |
| Schritt 8 | Die C02-Filterleitung anschließen und trennen |
| Schritt 9 | Amiodaron im Ereignisprotokoll markieren |
| Schritt 10 | Patientenkategorie auf neonatal und zurück auf erwachsen ändern |
| Schritt II | Das Ereignisübersichtsmenü aufrufen |
| Schritt 12 | Das Archivmenü aufrufen |
| Schritt 13 | Gerät ausschalten |
Hinweis: Die Defibrillationsenergie während eines Herzstillstands manuell von 200 - 300 - 360 Joule steigern.
Kardioversionsverfahren
DEN SIMULATOR AUF 'VT-HI' (VT-HI) EINSTELLEN (OBERE REIHE, ZWEITE TASTE)
Führen Sie die folgenden Schritte aus;
Zur Defibrillation vorbereiten durch
- Kleidung des Patienten entfernen
- Elektroden wie auf der Elektrodenverpackung gezeigt positionieren
- Guten Kontakt der Elektroden sicherstellen – Brust trocken halten, Brusthaare kürzen/rasieren
- Elektroden an das Patienten-Schockkabel anschließen
| Schritt 1 | Moduswahlrad auf manuelle Defibrillation drehen |
| Schritt 2 | Die geeignete Energiestufe auswählen – zum Training mit 100J beginnen |
| Schritt 3 | Push 'Enter Sync' (Sync eingeben) drücken und Aktion bestätigen |
| Schritt 4 | Die weißen R-Zacken-Marker beachten |
| Schritt 5 | Defibrillator laden |
| Schritt 6 | Die blinkende Schocktaste drücken und HALTEN |
| Schritt 7 | Schritt 2 bis 5 bei 200 Joule wiederholen |
| Schritt 8 | Die Softkey-Taste 'Disarm' (Entwaffnen) drücken |
| Schritt 9 | Gerät ausschalten |
Pacing-Verfahren
DEN SIMULATOR AUF 'S BRDY' (S BRDY) EINSTELLEN (ZWEITE REIHE VON OBEN)
Führen Sie die folgenden Schritte aus;
Zur Defibrillation vorbereiten durch
- Kleidung des Patienten entfernen
- Elektroden wie auf der Elektrodenverpackung gezeigt positionieren
- Guten Kontakt der Elektroden sicherstellen – Brust trocken halten, Brusthaare kürzen/rasieren
- Elektroden an das Patienten-Schockkabel anschließen
- 3-Ableitungs-Kabel an das Gerät und den Patienten anschließen
| Schritt 1 | Moduswahlrad auf Pacer-Modus drehen |
| Schritt 2 | Sicherstellen, dass die weißen R-Zacken-Marker über jeder R-Zacke erscheinen |
| Schritt 2a | Wenn keine R-Zacken-Marker sichtbar sind, die Ableitung wechseln |
| Schritt 3 | Pacer-Frequenz auf 80ppm ändern |
| Schritt 4 | Pacer-Ausgang auf 80mA ändern |
| Schritt 5 | Die Pacing-Spikes auf dem Bildschirm beachten, wenn die Energie ansteigt |
| Schritt 6 | Den verbreiterten QRS-Komplex beachten, wenn der Capture erreicht ist |
| Schritt 7 | Den Anstieg der Herzfrequenz auf die des Pacers beachten |
| Schritt 8 | Die 4:1-Taste drücken und halten, um den Eigenrhythmus des Patienten zu überprüfen |
| Schritt 9 | Gerät ausschalten |
Hinweis: Ein elektrischer Capture wird nur erreicht, wenn einem Pacing-Spike ein verbreiterter QRS folgt. Die für das Pacing erforderliche Energie in mA ist für jeden Patienten unterschiedlich – die in diesem Dokument angegebenen Pacer-Frequenzen und -Ausgänge dienen zu Trainingszwecken und basieren auf Simulatoren.
Überwachungsverfahren
Führen Sie die folgenden Schritte aus;
Bereiten Sie die Überwachung vor, indem Sie alle relevanten Kabel an das Gerät und den Patienten anschließen.
Legen Sie den SP02-Sensor an den linken Zeigefinger Ihrer nicht-dominanten Hand an.
| Schritt 1 | Moduswahlrad auf Monitor drehen |
| Schritt 3 | Patientenkategorie neonatal auswählen |
| Schritt 4 | SP02-Einrichtungsmenü durch Auswahl von SP02 auswählen |
| Schritt 5 | Empfindlichkeit auf niedrig einstellen |
| Schritt 6 | Para-Alarme auswählen – SP02-Alarmschwelle auf 90 einstellen |
| Schritt 7 | Zum Hauptmenü zurückkehren |
| Schritt 8 | Beachten, wie ein NIBP aufgezeichnet wird |
| Schritt 9 | Das NIBP-Einrichtungsmenü und verfügbare Optionen überprüfen |
| Schritt 10 | Die Bildschirminformationen einfrieren |
| Schritt 11 | Verfügbare Trenddaten überprüfen |
| Schritt 12 | Die Position der Alarmleuchte beachten |
| Schritt 13 | Die Alarm-Reset-Taste beachten |
| Schritt 14 | Gerät ausschalten |
DIES IST DAS ENDE DES FACILITATION-TRAININGS. BITTE STELLEN SIE SICHER, DASS SIE SICH IN DIE LISTE EINGETRAGEN HABEN.
