EINHELL TC-TC 800 Handbuch

Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie in der beiliegenden Broschüre.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Fehler bei der Einhaltung der Sicherheitshinweise und Anweisungen können zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die zukünftige Verwendung an einem sicheren Ort auf.

Bedienungsanleitung lesen, um das Verletzungsrisiko zu verringern

Gehörschutz tragen. Lärmeinwirkung kann Gehörschäden verursachen.

Atemschutzmaske tragen. Beim Arbeiten an Holz und anderen Materialien kann gesundheitsschädlicher Staub entstehen. Verwenden Sie das Gerät niemals für Arbeiten an asbesthaltigen Materialien!

Schutzbrille tragen. Arbeitsbedingte Funken oder vom Gerät ausgestoßene Splitter, Späne und Staub können zu Sehverlust führen.

Verletzungsgefahr durch Schnitt

Segmentierte Diamanttrennscheiben dürfen nicht verwendet werden

Aufbau und Lieferumfang

Aufbau

1. Winkelanschlag
2. Parallelanschlag
3. Trennscheibenschutz
4. Schneidetisch
5. Wassertrog
6. Gehäuse
7. Rändelschraube zur Winkeleinstellung
8. Skala für Gehrungsschnitt
9. Rändelschraube für Trennscheibenschutz
10. Flügelschraube für Parallelanschlag
11. Halterung für Spaltkeil
12. Ein-/Ausschalter
13. Schaltergehäuse
14. Tragegriff
15. Diamanttrennscheibe
16. Äußerer Flansch
17. Seitenabdeckung
18. Mutter
19. Spaltkeil
20. Befestigungsschrauben für Spaltkeilhalterung

Lieferumfang

Bitte überprüfen Sie, ob der Artikel vollständig gemäß dem angegebenen Lieferumfang ist. Sollten Teile fehlen, wenden Sie sich bitte spätestens innerhalb von 5 Werktagen nach dem Kauf des Produkts und unter Vorlage eines gültigen Kaufbelegs an unser Service-Center oder die Verkaufsstelle, in der Sie den Kauf getätigt haben. Beachten Sie auch die Garantietabelle in den Serviceinformationen am Ende der Bedienungsanleitung.

• Öffnen Sie die Verpackung und entnehmen Sie das Gerät vorsichtig.
• Entfernen Sie das Verpackungsmaterial und eventuelle Verpackungs- und/oder Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob alle Artikel geliefert wurden.
• Kontrollieren Sie das Gerät und das Zubehör auf Transportschäden.
• Bewahren Sie die Verpackung möglichst bis zum Ende der Garantiezeit auf.

Das Gerät und das Verpackungsmaterial sind kein Spielzeug. Lassen Sie Kinder nicht mit Plastiktüten, Folien oder Kleinteilen spielen. Es besteht Erstickungs- oder Verschluckungsgefahr!

• Original-Bedienungsanleitung
• Sicherheitshinweise

Technische Daten

Ein Lastfaktor von S2 10 min (Aussetzbetrieb) bedeutet, dass Sie den Motor kontinuierlich mit seiner Nennleistung (800 W) nicht länger als die auf dem Typenschild angegebene Zeit (10 Minuten EIN-Periode) betreiben dürfen. Wenn Sie diese Zeitbegrenzung nicht einhalten, überhitzt der Motor. Während der AUS-Periode kühlt der Motor wieder auf seine Ausgangstemperatur ab.

Leerlaufdrehzahl

Lärmemissionen und Vibrationen auf ein Minimum reduzieren.

• Verwenden Sie nur Geräte in einwandfreiem Zustand.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihren Arbeitsstil an das Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät bei Bedarf warten.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Restrisiken
Auch wenn Sie dieses Elektrowerkzeug gemäß den Anweisungen verwenden, können bestimmte Restrisiken nicht ausgeschlossen werden. Die folgenden Gefahren können im Zusammenhang mit der Konstruktion und dem Aufbau des Geräts entstehen:

1. Lungenschäden, wenn keine geeignete Staubschutzmaske verwendet wird.
2. Gehörschäden, wenn kein geeigneter Gehörschutz verwendet wird.
3. Gesundheitsschäden durch Hand-Arm-Vibrationen, wenn das Gerät über einen längeren Zeitraum verwendet oder nicht ordnungsgemäß geführt und gewartet wird.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie die darin enthaltenen Informationen. Es ist wichtig, diese Anweisungen zu lesen, um sich mit dem Gerät, seiner ordnungsgemäßen Verwendung und den Sicherheitsvorschriften vertraut zu machen.

Aus Sicherheitsgründen darf die Fliesenschneidemaschine nicht von Kindern, Jugendlichen unter 16 Jahren oder anderen Personen benutzt werden, die diese Bedienungsanleitung nicht kennen.

Bestimmungsgemäße Verwendung

Die Fliesenschneidmaschine ist für das Standardschneiden von kleinen und mittelgroßen Fliesen (glasierten Fliesen, Keramikfliesen o.Ä.) konzipiert, die in die Größe der Maschine passen. Sie sollte niemals zum Schneiden von Holz oder Metall verwendet werden. Die Maschine ist ausschließlich für ihren bestimmungsgemäßen Zweck zu verwenden. Jede andere Verwendung gilt als Missbrauch. Der Benutzer/Bediener und nicht der Hersteller haftet für Schäden und/oder Verletzungen jeglicher Art, die aus solchem Missbrauch resultieren. Die Maschine darf nur mit geeigneten Trennscheiben betrieben werden. Sägeblätter dürfen niemals verwendet werden. Die Einhaltung der Sicherheitshinweise, der Montageanweisungen sowie der Ratschläge und Anweisungen zur Bedienung in der Betriebsanleitung fällt ebenfalls unter die Bestimmungen der bestimmungsgemäßen Verwendung. Alle Personen, die das Gerät verwenden und warten, müssen mit diesem Handbuch vertraut sein und über die potenziellen Gefahren der Maschine informiert werden. Darüber hinaus ist die strikte Einhaltung der in Ihrem Bereich geltenden Unfallverhütungsvorschriften sowie aller anderen allgemeinen Arbeitsschutz- und Sicherheitsvorschriften unerlässlich. Die Haftung des Herstellers erlischt, wenn die Maschine in irgendeiner Weise modifiziert wird, und der Hersteller übernimmt daher keine Haftung für Schäden, die aus Modifikationen resultieren. Auch bei vorschriftsmäßigem Gebrauch des Gerätes lassen sich bestimmte Restrisiken nicht ausschließen. Folgende Gefahren können im Zusammenhang mit der Konstruktion und Bauweise der Maschine auftreten:

• Kontakt mit der ungeschützten Diamanttrennscheibe.
• Kontakt mit der sich drehenden Diamanttrennscheibe.
• Abfliegen defekter Diamantsegmente von der Trennscheibe.
• Rückschlag von Werkstücken und Werkstückteilen aufgrund unsachgemäßer Handhabung.
• Gehörschäden bei Nichtverwendung des notwendigen Gehörschutzes.

Bitte beachten Sie, dass unsere Geräte nicht für den Einsatz in gewerblichen, handwerklichen oder industriellen Anwendungen konzipiert wurden. Unsere Garantie erlischt, wenn die Maschine in gewerblichen, handwerklichen oder industriellen Betrieben oder für gleichwertige Zwecke verwendet wird.

Vor Inbetriebnahme des Gerätes

• Die Maschine muss standsicher aufgestellt werden, z.B. auf einer Werkbank, oder sie muss an einer stabilen Unterlage festgeschraubt werden.
• Alle Abdeckungen und Sicherheitseinrichtungen müssen ordnungsgemäß montiert sein, bevor die Maschine eingeschaltet wird.
• Die Diamantscheibe muss frei laufen können.
• Bevor Sie den EIN/AUS-Schalter betätigen, stellen Sie sicher, dass die Diamantscheibe korrekt montiert ist und die beweglichen Teile der Maschine reibungslos laufen.
• Bevor Sie die Maschine an die Stromversorgung anschließen, stellen Sie sicher, dass die Daten auf dem Typenschild mit denen Ihres Stromnetzes übereinstimmen.
• Überprüfen Sie vor der Benutzung der Maschine alle Teile auf Beschädigungen und ersetzen Sie beschädigte Teile. Befolgen Sie beim Austausch von Teilen oder Zubehör immer sorgfältig die Anweisungen in diesem Handbuch.
• Für optimale Leistung und maximale Sicherheit halten Sie die Maschine jederzeit sauber.
• Überprüfen Sie das Maschinenkabel in regelmäßigen Abständen.
• Überprüfen Sie während des Betriebs der Maschine die Verschleißteile und die Befestigungen von Teilen, die sich gelöst haben könnten, und stellen Sie sicher, dass alle Zubehörteile korrekt montiert sind.
• Hinweis! Die Fliesenschneidmaschine ist für den Betrieb mit Wasser konzipiert.
• Stellen Sie sicher, dass der Wasserstand hoch genug ist, um den Diamantteil der Scheibe vor jedem Schneidevorgang zu bedecken, und überprüfen Sie ihn auch während des Schneidens. Füllen/Nachfüllen Sie das Kühlwasser direkt in die Wanne.

Montage

(Abb. 1/9)
Montieren Sie das Gerät wie in den Abbildungen 1/2/3/7/9 gezeigt.

Diamanttrennscheibe wechseln

(Abb. 2/3)
Um die Scheibe bei Verschleiß zu ersetzen, gehen Sie wie folgt vor:

• Ziehen Sie zuerst den Netzstecker.
• Entfernen Sie die Seitenabdeckung (17).
• Verwenden Sie einen 8 mm Gegenhalter, um die Motorwelle zu blockieren.
• Lösen Sie die Sicherungsmutter (18) am Scheibenflansch (16) mit einem 19 mm Schraubenschlüssel.
• Reinigen Sie den Scheibenflansch gründlich, nachdem die Scheibe entfernt wurde.
• Montieren Sie die neue Diamanttrennscheibe auf den gereinigten Flansch, setzen Sie den äußeren Flansch (16) auf und ziehen Sie ihn mit der Mutter (18) fest.
• Befestigen Sie die Seitenabdeckung (17) wieder.

Überprüfen Sie, ob sich die Diamantscheibe in die richtige Richtung dreht!

Einstellen des oberen Trennscheibenschutzes

• Bewegen Sie den Trennscheibenschutz auf ca. 5 mm über die zu schneidende Fliese. Arretieren Sie den Trennscheibenschutz (3) mit der Rändelschraube (9) wie in Abb. 1 gezeigt.
• Hinweis!Die Maschine ist mit einer Trennscheibe mit unsegmentierter Kante ausgestattet.

Kühlwasserbehälter füllen

• Füllen Sie den Behälter bis zu den entsprechenden Markierungen.


Betrieb

Wenn die Trennscheibe blockiert, schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung; erst dann dürfen Sie das Werkstück entfernen.

Gerades Schneiden

(Abb. 1/4)

• Stellen Sie die Schnittbreite mit dem Parallelanschlag (2) ein und arretieren Sie ihn mit den Rändelschrauben (10). Die Breite des Werkstücks kann auf der Skala abgelesen werden.

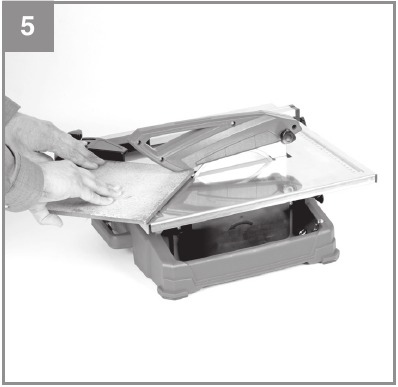

• Für Diagonalschnitte (45°) verwenden Sie den Winkelanschlag (1).

• Abb. 4 zeigt die korrekte Handhaltung beim geraden Schneiden. Die Vorschubgeschwindigkeit darf die Schneidleistung der Scheibe nicht überschreiten. Dies soll sicherstellen, dass kein Material abplatzt, da dies Unfälle oder Verletzungen verursachen kann.

Hinweis! Überprüfen Sie ständig den Wasserstand

Herstellen von 45°-Gehrungsschnitten (Jollyschnitte)

• Positionieren Sie den Tisch wie in Abb. 6 gezeigt und arretieren Sie ihn mit den Griffen (7). Positionieren Sie die Fliese mit der glasierten Seite auf der Arbeitsfläche und stellen Sie sicher, dass die Diamantscheibe die Glasur der Fliese nicht berührt. Korrigieren Sie gegebenenfalls die Schnittführungsposition.
• Abb. 6 zeigt die korrekte Handhaltung beim Gehrungsschneiden auf 45°. Die rechte Hand hält das Werkstück in Kontakt mit der Diamantscheibe, während die linke Hand das Werkstück vorschiebt. Die Vorschubgeschwindigkeit darf die Schneidleistung der Scheibe nicht überschreiten. Dies soll sicherstellen, dass kein Material abplatzt, da dies Unfälle oder Verletzungen verursachen kann.

Ein/Aus-Schalter

(Abb. 1)

• Zum Einschalten drücken Sie die „I" auf dem Ein/Aus-Schalter (12).
• Zum Ausschalten drücken Sie die „0" auf dem Ein/Aus-Schalter (12).

Netzkabel ersetzen

Ist das Netzkabel dieses Gerätes beschädigt, muss es vom Hersteller oder dessen Kundendienst oder ähnlich qualifiziertem Personal ersetzt werden, um Gefahren zu vermeiden.

Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie immer den Netzstecker, bevor Sie Reinigungsarbeiten beginnen.

Reinigung

• Halten Sie alle Sicherheitseinrichtungen, Lüftungsschlitze und das Motorgehäuse so weit wie möglich frei von Schmutz und Staub. Wischen Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen Ihnen, das Gerät sofort nach jeder Benutzung zu reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Stellen Sie sicher, dass kein Wasser in das Gerät eindringen kann. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlags.

Wartung

Im Inneren des Gerätes befinden sich keine Teile, die einer zusätzlichen Wartung bedürfen.

Ersatzteilbestellung

Bitte geben Sie bei der Bestellung von Ersatzteilen folgende Daten an:

• Maschinentyp
• Artikelnummer der Maschine
• Identifikationsnummer der Maschine
• Ersatzteilnummer des benötigten Teils

Die aktuellen Preise und Informationen finden Sie unter www.isc-gmbh.info

Lagerung

Lagern Sie das Gerät und das Zubehör außerhalb der Reichweite von Kindern an einem dunklen, trockenen Ort bei Temperaturen über dem Gefrierpunkt. Die ideale Lagertemperatur liegt zwischen 5 und 30°C. Lagern Sie das Elektrowerkzeug in seiner Originalverpackung.

Transport

Wenn Sie das Gerät an einen anderen Ort bringen möchten, trennen Sie das Gerät von der Stromversorgung und stellen Sie es an dem neuen Ort auf, an dem Sie es verwenden möchten.

Serviceinformationen

Wir haben kompetente Servicepartner in allen auf der Garantiebescheinigung genannten Ländern, deren Kontaktdaten ebenfalls auf der Garantiebescheinigung zu finden sind. Diese Partner helfen Ihnen bei allen Serviceanfragen wie Reparaturen, Ersatz- und Verschleißteilbestellungen oder dem Kauf von Verbrauchsmaterialien.
Bitte beachten Sie, dass die folgenden Teile dieses Produkts einem normalen oder natürlichen Verschleiß unterliegen und die folgenden Teile daher auch als Verbrauchsmaterialien benötigt werden.

* Nicht unbedingt im Lieferumfang enthalten!
Im Falle von Mängeln oder Fehlern melden Sie das Problem bitte im Internet unter www.isc-gmbh.info. Bitte stellen Sie sicher, dass Sie eine präzise Beschreibung des Problems liefern und in jedem Fall die folgenden Fragen beantworten:

• Hat das Gerät überhaupt funktioniert oder war es von Anfang an defekt?
• Haben Sie vor dem Ausfall etwas bemerkt (Symptom oder Defekt)?
• Welche Fehlfunktion hat das Gerät Ihrer Meinung nach (Hauptsymptom)?
  Beschreiben Sie diese Fehlfunktion.
