EINHELL Power-X-Twincharger Handbuch

Symbole

Nur in trockenen Räumen verwenden.

Schutzklasse II

Bedienungsanleitung lesen, um das Verletzungsrisiko zu verringern

Sicherheitsvorschriften

Die entsprechenden Sicherheitshinweise finden Sie in dem beiliegenden Heft.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Fehler bei der Einhaltung der Sicherheitshinweise und Anweisungen können zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für zukünftige Bezugnahme an einem sicheren Ort auf.
Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder Anweisungen zum sicheren Gebrauch des Gerätes erhalten haben und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Sofern sie nicht beaufsichtigt werden, dürfen Kinder das Gerät nicht reinigen und Benutzerwartungsarbeiten durchführen.
Austausch des Netzkabels
Wenn das Netzkabel dieses Gerätes beschädigt ist, muss es vom Hersteller oder seinem Kundendienst oder von ähnlich geschultem Personal ersetzt werden, um Gefahren zu vermeiden.

1. Das Ladegerät darf nicht für nicht wiederaufladbare, normale Batterien verwendet werden.
2. Ausreichende Belüftung ist erforderlich.
3. Die Strom- und Spannungsangaben auf dem Akku müssen mit denen auf dem Ladegerät übereinstimmen.
4. Setzen Sie das Ladegerät keinem Spritzwasser oder Regen aus.
5. Das Ladegerät muss von der Steckdose getrennt werden, bevor der Akku-Bohrschrauber in die Ladestation eingesetzt oder aus dieser entnommen wird.
6. Werfen Sie alte oder beschädigte Batterien nicht ins Wasser oder Feuer. Befolgen Sie die Umweltschutzrichtlinien.
7. Eine defekte oder nicht mehr aufladbare Batterie muss als Sondermüll behandelt werden. Entsorgen Sie sie an einer speziellen Sammelstelle. Entsorgen Sie sie nicht mit dem normalen Hausmüll und werfen Sie sie nicht ins Wasser oder Feuer.
8. Stellen Sie das Ladegerät fern von allen Wärmequellen auf.
9. Um das Risiko eines elektrischen Schlags zu verringern, ziehen Sie den Netzstecker am Stecker selbst und nicht am Kabel aus der Steckdose, wenn Sie das Ladegerät von der Stromversorgung trennen möchten.
10. Nehmen Sie das Ladegerät nicht auseinander. Bringen Sie es zu einem autorisierten Reparaturzentrum, wenn Wartung oder Reparaturen erforderlich sind. Eine unsachgemäße Montage kann zu einem elektrischen Schlag und sogar zum Tod oder Brand führen.
11. Kinder müssen immer beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

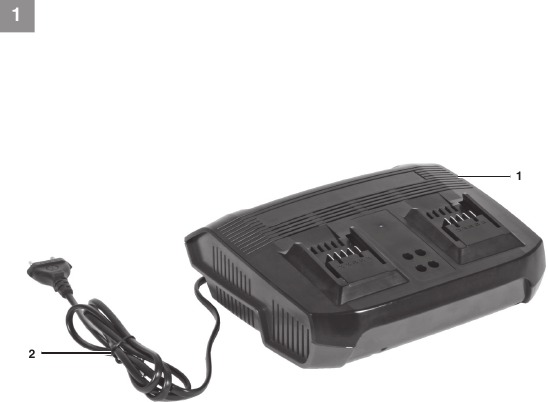

Aufbau

1. Ladegerät
2. Ladekabel

Technische Daten

Ladegerät:

Das Ladegerät darf nur für Lithium-Ionen-Akkus der Power-X-Change Serie verwendet werden!

Power-X-Change

• 18 V, 1,5 Ah, 5 Li-Ion Zellen
• 18 V, 2,0 Ah, 5 Li-Ion Zellen
• 18 V, 3,0 Ah, 10 Li-Ion Zellen
• 18 V, 4,0 Ah, 10 Li-Ion Zellen
• 18 V, 5,2 Ah, 10 Li-Ion Zellen

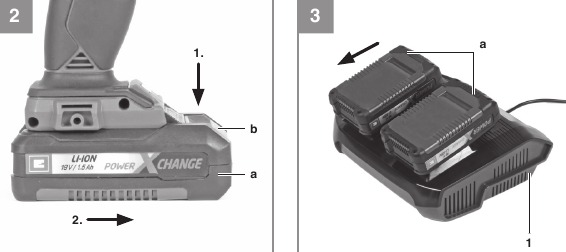

Bedienung

1. Ziehen Sie den Akkupack (a) aus dem Griff, indem Sie dabei den Druckknopf (b) drücken.
2. Überprüfen Sie, ob Ihre Netzspannung mit der auf dem Typenschild des Akkuladegeräts angegebenen übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (1) in die Steckdose. Die grüne LED beginnt dann zu blinken.
3. Setzen Sie den Akkupack (a) in das Akkuladegerät (1) ein.
4. In Abschnitt 7 „Charger indicator“ (Ladeanzeige) finden Sie eine Tabelle mit einer Erklärung der LED-Anzeige am Ladegerät.

Wenn der Akku nicht geladen wird, überprüfen Sie bitte

• ob Spannung an der Steckdose anliegt
• ob ein guter Kontakt an den Ladekontakten des Ladegeräts besteht

Wenn der Akku immer noch nicht geladen wird, senden Sie

• das Ladegerät
• und den Schrauber an unser Kundendienstzentrum.

Rechtzeitiges Aufladen des Akkus trägt dazu bei, dass er Ihnen lange Zeit gute Dienste leistet. Sie müssen den Akku aufladen, wenn Sie bemerken, dass die Leistung des Akku-Bohrschraubers nachlässt.

Montage des Ladegeräts an einer Wand
Das Ladegerät kann auch an einer Wand montiert werden. Die korrekten Maße für das Bohren von Löchern in die Wand finden Sie auf der Rückseite des Ladegeräts.

Abstand
≥ 10 cm von der Wand (rechts + links)
≥ 100 cm von der Decke

Bei der Wandmontage müssen Sie geeignete Schrauben verwenden, z.B. 3,5 mm Blechschrauben mit Linsenkopf, um Beschädigungen des Gehäuses und die Gefahr des Herunterfallens zu vermeiden.

Reinigung und Wartung

Ziehen Sie immer den Netzstecker, bevor Sie Reinigungsarbeiten beginnen.
Das Gerät darf nicht an einem feuchten Ort oder dort, wo ätzende Gase vorhanden sind, gelagert werden. Bewahren Sie es an einem trockenen Ort außerhalb der Reichweite von Kindern auf.

Reinigung
Halten Sie die Oberfläche des Geräts sauber und wischen Sie es nur mit einem trockenen Tuch ab.

Wartung
Im Inneren des Geräts befinden sich keine weiteren Teile, die gewartet werden müssen. Das Gerät darf nicht auseinandergenommen werden. Wenn das Gerät beschädigt ist, wenden Sie sich an Ihren Lieferanten oder den Hersteller.

Ladeanzeige

Anzeigestatus		Erklärungen und Maßnahmen
Rote LED	Grüne LED
Aus	Blinkt	Betriebsbereit Das Ladegerät ist an das Stromnetz angeschlossen und betriebsbereit; es befindet sich kein Akkupack im Ladegerät
An	Aus	Laden Das Ladegerät lädt den Akkupack im Schnelllademodus. Die Ladezeiten sind direkt am Ladegerät angegeben. Die tatsächlichen Ladezeiten können je nach vorhandener Akkuladung leicht von den angegebenen Ladezeiten abweichen.
Aus	An	Der Akku ist geladen und betriebsbereit. Das Gerät wechselt dann in den Schonlademodus, bis der Akku vollständig geladen ist. Lassen Sie dazu den Akku ca. 15 Minuten länger im Ladegerät. Maßnahme: Nehmen Sie den Akkupack aus dem Ladegerät. Trennen Sie das Ladegerät von der Netzversorgung.
Blinkt	Aus	Angepasstes Laden Das Ladegerät befindet sich im Schonlademodus. Aus Sicherheitsgründen erfolgt das Laden weniger schnell und dauert länger. Die Gründe können sein: Der Akku wurde sehr lange nicht benutzt. Die Akkutemperatur liegt außerhalb des idealen Bereichs. Maßnahme: Warten Sie, bis der Ladevorgang abgeschlossen ist; Sie können den Akkupack weiterhin laden.
Blinkt	Blinkt	Störung Laden ist nicht mehr möglich. Der Akkupack ist defekt. Maßnahme: Laden Sie niemals einen defekten Akkupack. Nehmen Sie den Akkupack aus dem Ladegerät.
An	An	Temperaturfehler Der Akkupack ist zu heiß (z.B. durch direkte Sonneneinstrahlung) oder zu kalt (unter 0°C). Maßnahme: Entnehmen Sie den Akkupack und lagern Sie ihn einen Tag lang bei Raumtemperatur (ca. 20°C).
