Flashforge Adventurer 5M Handbuch

Geräteeinführung

Produktkomponenten

1. Extruder
2. Touchscreen
3. Bauplatte
4. USB-Anschluss
5. Schraubenlöcher für Spulenhalterung
6. Filament-Erkennungssensor
7. Ethernet-Eingang
8. Netzschalter
9. Netzbuchse

Produktdaten

Ersteinrichtung

Auspacken

Sicherheitshinweis: Schalten Sie den Drucker erst ein, wenn die Installation abgeschlossen ist.

1. Öffnen Sie den Karton.

2. Entfernen Sie die obere Schaumstoffverpackung, die Kurzanleitung und die Kundendienstkarte.

3. Nehmen Sie die Maschine heraus, stellen Sie sie auf eine ebene Arbeitsfläche und entfernen Sie die Verpackungsbeutel und Klebebänder.

4. Entnehmen Sie das Filament, das Stromkabel, den Bildschirm und die Zubehörbox aus dem Schutzschaum der Kammer. Entfernen Sie den inneren Schutzschaum vom Extruder.

5. Bewegen Sie den Kammerschaum in Pfeilrichtung.

6. Entfernen Sie den Schaumstoff.

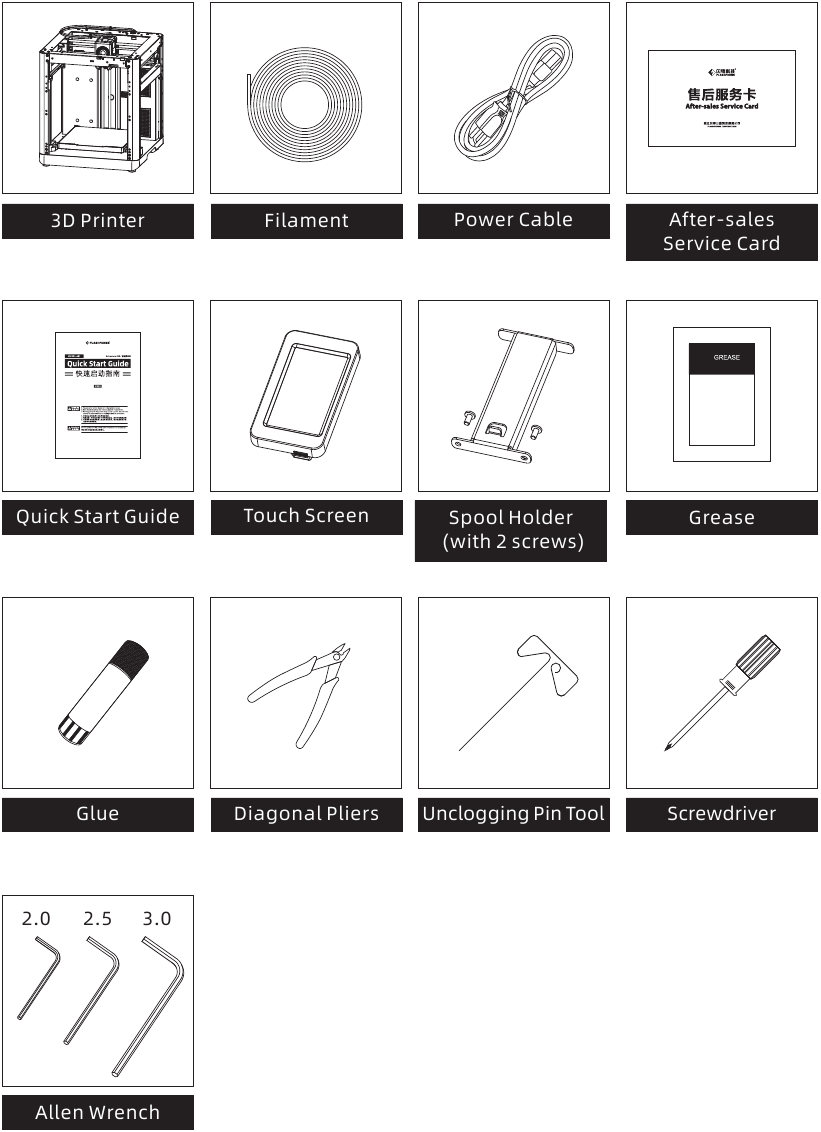

Packliste

Installation des Spulenhalters und des Filamentführungsrohrs

1. Entnehmen Sie die beiden Schrauben und den Spulenhalter aus der Zubehörbox.

2. Installieren Sie den Spulenhalter an der in der Abbildung gezeigten Position mit den beiden Schrauben. (Hinweis: Bitte ziehen Sie diese mit einem 2,0 mm Inbusschlüssel fest.)

3. Führen Sie das Filamentführungsrohr in den Extruder ein.

4. Führen Sie das andere Ende des Filamentführungsrohrs in den Filamenterkennungssensor ein.


Bildschirm installieren

Hinweis
Vor der Installation entfernen Sie bitte das Klebeband des Bildschirmkabels. Ziehen Sie es vorsichtig ab, um das Kabel nicht zu beschädigen.

1. Wie abgebildet, stecken Sie das Bildschirmkabel in den Bildschirmanschluss.


   1. Heben Sie die Schnalle am Kabelanschluss des Bildschirms in die angegebene Position (Abb. ), stecken Sie dann das Bildschirmkabel in den Anschluss. Hinweis: Achten Sie auf den korrekten Sitz und prüfen Sie die Ausrichtung der Markierungslinie mit dem Anschluss.
   2. Drücken Sie die Schnalle am Kabelanschluss in die angegebene Position gemäß der Pfeilrichtung (Abb. ).
2. Führen Sie die Schnalle auf der Rückseite des Bildschirms in den Steckplatz des Druckers ein und schieben Sie den Bildschirm in Pfeilrichtung, um ihn zu arretieren.


Bauplatte entsperren

Hinweis
Bitte stellen Sie sicher, dass die Plattform gereinigt wurde!

Bitte verwenden Sie einen 2,0-mm-Inbusschlüssel, um die vier Schrauben zu entfernen, die die Bauplatte arretieren (wie durch den Pfeil angezeigt).

Erster Druck

* Das Layout der Benutzeroberfläche kann sich bei einem Firmware-Upgrade ändern.

1. Schalten Sie den Drucker ein, betätigen Sie den Netzschalter und warten Sie, bis der Bildschirm reagiert.

2. Wählen Sie gemäß der Anleitung auf dem Bildschirm die Sprache aus.

3. Schalten Sie den WLAN-Schalter ein und verbinden Sie sich gemäß den Anweisungen mit dem Netzwerk. Nach erfolgreicher Verbindung erscheint eine Benachrichtigung.

4. Binden Sie den Drucker gemäß den Anweisungen.
   (Hinweis: Falls übersprungen, kann die Bindung später am Drucker vorgenommen werden; siehe "Flash Maker Instructions" (Flash Maker Anweisungen).)
   1. Nach dem Klicken auf [OK] (OK) erscheint die QR-Code-Seite.

   2. Laden Sie Flash Maker herunter, indem Sie den QR-Code scannen (siehe unten) oder aus dem App Store, registrieren Sie Ihr Flashforge-Konto und melden Sie sich an.

3. Verwenden Sie Flash Maker, um den QR-Code auf dem Druckerbildschirm zu scannen und den Drucker mit Ihrem Konto zu verbinden. (Hinweis: Standard-Druckername und -Standort werden werkseitig eingestellt; nach Abschluss des Starts können Sie den Druckernamen und den Standort in den Einstellungen anpassen.)


5. Klicken Sie auf [Next] (Weiter) und die Maschine führt die erste Kalibrierung durch. Vibrationen und Geräusche während der Kalibrierung sind normal.
   (Hinweis: Bitte halten Sie die Maschine auf einer stabilen Oberfläche und bewegen Sie sie während der Kalibrierung nicht.)

6. Laden Sie das Filament gemäß dem Startbildschirm:

   1. Schneiden Sie das verbogene Ende des Filaments ab.

   2. Hängen Sie das Filament an den Spulenhalter. Führen Sie es durch den Filamentsensor, bis es am anderen Ende des Filamentführungsrohrs sichtbar ist. Schieben Sie es bis zum Vorschubrad vor, bis es nicht mehr weitergeht. (Bitte verwenden Sie PLA-Filament für den ersten Druck bei der Ersteinrichtung).

   3. 1. Klicken Sie auf [Load] (Laden) und wählen Sie [PLA] (PLA) für den ersten Druck aus.

      2. Warten Sie, bis der Extruder aufgeheizt ist.

      3. Nach dem Aufheizen beginnt der Vorschub. Eine erfolgreiche Filamentextrusion aus der Düse zeigt ein erfolgreiches Laden an. Bestätigen Sie zuletzt, dass das Filamentführungsrohr korrekt eingesetzt ist.


Hinweis
Wenn kein Filament extrudiert wird, führen Sie das Filament manuell in den Einlass ein und klicken Sie auf [Back] (Zurück), um es erneut zu versuchen. Spüren Sie die Filamentbewegung, bis es extrudiert wird.

5. Bitte entfernen Sie die Filamentreste an der Düse und auf der Plattform. Benutzer müssen Klebstoff auf die Plattform auftragen, um die Haftung für den ersten Druck zu verbessern.

6. Klicken Sie auf [Print] (Drucken) und die Maschine beginnt mit dem Druck der integrierten Datei (konfiguriert für PLA-Material).


Software-Einführung & Installation

Anweisungen für Flash Maker

1. Laden Sie Flash Maker herunter, indem Sie den QR-Code scannen (siehe unten) oder aus dem App Store. Registrieren Sie Ihr Flashforge-Konto und melden Sie sich an.

2. Klicken Sie auf [ ] - [ ], und schalten Sie dann den WLAN-Schalter ein, um eine Verbindung zum Netzwerk herzustellen.

3. Klicken Sie auf [ ], um die Informationsschnittstelle aufzurufen, und klicken Sie dann auf [My Account] (Mein Konto), um auf den QR-Code des Druckers zuzugreifen.

4. Verwenden Sie Flash Maker, um den QR-Code auf dem Druckerbildschirm zu scannen und den Drucker mit Ihrem Konto zu verbinden.


HINWEIS:

1. Standardmäßig ist der Gerätename auf "Adventurer 5M" und der Standort auf "Group A" (Gruppe A) eingestellt. Sie können den Namen und den Standort auf der Informationsschnittstelle des Druckers bei Bedarf ändern.
2. Die Echtzeitüberwachung ist nur verfügbar, wenn eine Kamera installiert und die Funktion aktiviert ist.
3. Die APP unterstützt keine Verbindung im LAN Only (Nur LAN)-Modus.

Anweisungen zur Slicing-Software für die Adventurer 5M Serie

Hinweis
Bevor Sie die Kurzanleitung lesen, stellen Sie bitte sicher, dass Sie die Schnellstartanleitung durchgelesen und den ersten Druck abgeschlossen haben.

Bevor Sie 3D-Modelldateien drucken, müssen Sie Slicing-Voreinstellungen für den entsprechenden Drucker konfigurieren.
Empfohlene Slicing-Software: Orca-Flashforge / OrcaSlicer.

Schritte vor dem Drucken:

1. 3D-Datei (STEP/STL/OBJ) beschaffen
2. Slicing-Software herunterladen und installieren
3. Slicing-Software verwenden, um die Datei in ein maschinenlesbares Format zu konvertieren
4. Geslicte Datei über einen USB-Stick oder Netzwerkübertragung auf den Drucker zum Drucken importieren

Orca-Flashforge
* Die Schritte werden für einen Maschinentyp dargestellt.

Orca-Flashforge ist eine auf OrcaSlicer basierende Slicing-Software mit angepassten Funktionen, die speziell für die Adventurer 5M Serie zugeschnitten sind.

Anweisungen zum Herunterladen:

1. Laden Sie die neueste Slicing-Software herunter von: https://www.flashforge.com/download-center.
2. Suchen Sie das Installationspaket von Orca-Flashforge auf dem USB-Stick und installieren Sie die Version, die zu Ihrem System passt.

1. Öffnen Sie das installierte Orca-Flashforge.

2. Setup-Assistent:
   Folgen Sie den Anweisungen des Setup-Assistenten zur Auswahl Ihrer Region, des Maschinentyps und der Materialien.
   (Hinweis: Sie können alle Maschinentypen und Materialtypen in der Liste für spätere Slicing-Optionen auswählen.)

3. Konten-Anmeldung/Registrierung:
   Melden Sie sich mit Ihrem Flashforge-Konto bei Orca-Flashforge an. Wenn Sie kein Konto haben, registrieren Sie sich mit Ihrer Mobiltelefonnummer. (Hinweis: Flash Maker und Orca-Flashforge teilen sich dasselbe Konto.)

4. Erstellen oder öffnen Sie ein Projekt zum Slicen. Sie können den Maschinentyp, das Material und die empfohlenen Parameter in den Leisten für Drucker, Filament und Prozess auswählen.

5. Nach dem Slicen wählen Sie den Drucker aus und senden den Druckauftrag ab.

6. Sie können den Druckfortschritt aus der Ferne überwachen und bei Bedarf den Druck an der Geräteschnittstelle anhalten/stoppen. (Hinweis: Die Echtzeitüberwachung ist nur verfügbar, wenn eine Kamera installiert und aktiviert ist.)


Anweisungen zum Herunterladen von OrcaSlicer:

1. Laden Sie die neueste Slicing-Software herunter von: https://github.com/SoftFever/OrcaSlicer/releases.
2. Herunterladen vom offiziellen Flashforge Download Center (https://www.flashforge.com/download-center).

Hinweis: Bitte laden Sie Slicing-Software Version 1.8.0 oder höher herunter.

Tipp:
Für Details und Tutorials zur Softwarenutzung lesen Sie bitte das Flashforge Wiki. (https://wiki.flashforge.com/en/home)

Drucken

Filament laden und wechseln

Filament laden

Klicken Sie auf [ ], um die Oberfläche zum Filamentladen aufzurufen und folgen Sie den Anweisungen auf dem Bildschirm, um das Laden des Filaments abzuschließen.

Filament wechseln

1. Klicken Sie auf [ ] - [ ], und folgen Sie den Anweisungen auf dem Bildschirm, um den Filamentwechsel abzuschließen.

2. Ziehen Sie das Filamentführungsrohr wie gezeigt heraus und schneiden Sie das Filament ab.

3. Ziehen Sie das abgeschnittene Filament heraus und führen Sie das neue Filament in das Filamentführungsrohr ein. Wenn der Materialtyp geändert wird, klicken Sie auf [PLA (PLA)], um den entsprechenden Materialtyp auszuwählen.

4. Klicken Sie auf [Start (Starten)], warten Sie, bis sich der Extruder aufgeheizt hat und die Filamentzuführung beginnt. Wenn Sie sehen, dass das vorherige Filament extrudiert wird, führen Sie das neue Filament ein und beobachten Sie seinen Fluss und die Extrusion. Wenn das neue Filament reibungslos aus der Düse kommt, ist der Filamentwechsel erfolgreich. Falls nicht, halten Sie das Filament von Hand, führen Sie es in den Einlass ein und klicken Sie auf [Again (Wiederholen)], um es erneut zu versuchen. Fühlen Sie die Filamentbewegung, bis es extrudiert wird. Nach erfolgreichem Laden führen Sie das Filamentführungsrohr in den Einlass ein.


Hinweis

1. Wenn die vorherige Filamentrolle vollständig aufgebraucht ist und kein Filament im Führungsrohr vorhanden ist, können Sie direkt mit dem Ladevorgang fortfahren.
2. Beim Filamentwechsel versuchen Sie, das alte Filament mit dem neuen Filament zu entfernen.
3. Sie können auf [ ] klicken, um die Anleitung zur Düsenverwendung auf dem Bildschirm anzuzeigen.

Netzwerkverbindung

Klicken Sie auf [ ] - [ ], um die Netzwerkverbindungsoberfläche aufzurufen.

Drahtlose Netzwerkverbindung

Schalten Sie den WLAN-Schalter ein und tippen Sie, um eine Verbindung zum entsprechenden drahtlosen Netzwerk herzustellen. Nach erfolgreicher Verbindung wird das Netzwerk markiert, und ein [ ] Symbol erscheint in der oberen rechten Ecke des Bildschirms.

Kabelgebundene Netzwerkverbindung

1. Wählen Sie [Ethernet (Ethernet)] und stecken Sie das Netzwerkkabel gemäß den Anweisungen auf dem Bildschirm in den Ethernet-Anschluss auf der Rückseite des Druckers.

2. Nach erfolgreicher Verbindung wird [Connected (Verbunden)] angezeigt, und ein [ ] Symbol erscheint in der oberen rechten Ecke des Bildschirms.


Druckmethoden

Drucken über USB

Der Drucker unterstützt das Drucken über USB. Speichern Sie die geslicte Datei auf einem USB-Stick, stecken Sie ihn in den Drucker und wählen Sie die entsprechende Datei aus, um den Druck zu starten.

Drucken über WLAN-Übertragung

Nachdem Sie den Drucker erfolgreich mit dem Netzwerk verbunden haben, öffnen Sie Orca-Flashforge. Nach Abschluss des Slicing klicken Sie im Menü auf [Print plate (Platte drucken)] und wählen Sie den verbundenen Adventurer 5M aus, um den Druckauftrag zu senden.

Hinweis
Der Drucker und der Computer müssen mit demselben Netzwerk verbunden sein. Es gibt zwei Modi für die Drucker-Verbindung:

1. WAN-Modus: Bitte melden Sie sich an oder registrieren Sie Ihr Flashforge-Konto, bevor Sie den Drucker verbinden. Klicken Sie auf [+] auf der Geräteseite, um die Suchliste zu öffnen und die gewünschte Maschine auszuwählen.

2. Nur-LAN-Modus: Aktivieren Sie [LAN Only (Nur LAN)] über [Network Mode (Netzwerkmodus)]. In der Slicing-Software klicken Sie auf [+] auf der Geräteseite, um den entsprechenden Drucker zu finden. Wählen Sie den Drucker aus und geben Sie die auf dem Drucker angezeigte Drucker-ID ein, um die Verbindung abzuschließen.



Drucken über die Cloud

Drucken über FlashCloud

1. Klicken Sie auf [ ] - [ ], schalten Sie den FlashCloud-Schalter ein und sehen Sie den Registrierungscode ein.

2. Öffnen Sie die FlashCloud-Website und registrieren Sie ein Konto. Nach der E-Mail-Aktivierung können Sie sich anmelden und die Dienste nutzen. FlashCloud: https://cloud.sz3dp.com/
3. Klicken Sie auf [My Printer (Mein Drucker)] - [Add Printer (Drucker hinzufügen)]. Auf der Seite „Drucker hinzufügen“ geben Sie den Registrierungscode (Cloud-Registrierungscode) ein und benennen den Drucker. Nach dem Klicken auf [OK (OK)] erscheinen die Informationen auf der FlashCloud-Oberfläche des Druckers.


Drucken über Polar Cloud
Öffnen Sie die Polar Cloud-Website und registrieren Sie ein Konto.
Polar Cloud: https://polar3d.com
Hinweis: Der Polar Cloud-Dienst ist möglicherweise außerhalb der Vereinigten Staaten nicht verfügbar.

Nach dem Anmelden klicken Sie auf das Symbol in der oberen rechten Ecke, klicken Sie auf [Settings (Einstellungen)], und klicken Sie im Menü auf [PIN Code (PIN-Code)], um den PIN-Code zu finden.

Nachdem Sie den Adventurer 5M mit dem Netzwerk verbunden haben, schalten Sie einfach den Polar Cloud-Schalter ein und geben Sie Ihr Konto und Ihren PIN-Code ein.

Modellentfernung nach dem Druck

Hinweis
Nach Abschluss des Drucks können die Düse und die Bauplatte noch eine hohe Temperatur haben. Es wird empfohlen, sie abkühlen zu lassen, bevor das Modell entfernt wird.

Nach Abschluss des Drucks nehmen Sie die flexible Stahlplatte direkt heraus und biegen die Plattform, um das Modell zu entfernen. Stellen Sie sicher, dass sich vor dem nächsten Druck keine Filamentreste auf der Plattform befinden.

Tipps zur Modellentfernung:

1. Bitte nehmen Sie die Plattformplatte zum Entfernen des Modells außerhalb des Druckers, um zu verhindern, dass sich Modellreste im Drucker ansammeln. Es wird empfohlen, den Bauraum sauber zu halten.

2. Bei Modellen, die mit TPU oder anderen flexiblen Materialien gedruckt wurden, wird empfohlen, einen Schaber zur Entfernung zu verwenden, um sicherzustellen, dass Sie das flexible Modell ohne Beschädigung von der Bauplatte entfernen können.


Einführung in Hilfsfunktionen

Hinweis
Das Layout der Benutzeroberfläche kann sich bei jedem Firmware-Upgrade ändern.

Nivellierung und Kalibrierung

Beim ersten Start wird eine Gerätekalibrierung durchgeführt. Bei nachfolgender Nutzung wählen Sie je nach Bedarf die Nivellierung oder Vibrationskompensation.

Wann eine Nivellierung durchgeführt werden sollte:

• Wenn Sie kontinuierlich mit PLA-Material drucken, führen Sie die automatische Nivellierung einmal durch, ohne dies vor jedem Druck tun zu müssen. Die Durchführung der Nivellierung kann jedoch unweigerlich die Druckerfolgsrate verbessern;
• Beim Wechsel zwischen verschiedenen Materialien (z. B. von PLA zu ABS) führen Sie bitte vor jedem Druck eine Nivellierung durch;
• Wenn der Abstand zwischen Plattform und Düse zu groß (schlechte Haftung) oder zu klein (keine Filamentextrusion) ist, führen Sie bitte eine automatische Nivellierung durch;
• Nach dem Austausch der Bauplatte oder der Düse führen Sie bitte eine automatische Nivellierung durch.

Wann eine Vibrationskompensation durchgeführt werden sollte:

• Wenn bei 3D-Drucken deutliche Geisterbilder und Ringing auftreten;
• Nach dem Einstellen der Spannung des Synchronriemens;
• Wenn der Drucker lange Zeit unbenutzt war und nun neu gestartet wird.

Anleitung:
Klicken Sie auf [ ] - [ ], um die Nivellierungs- und Kalibrierungsoberfläche aufzurufen. Wählen Sie [Leveling (Nivellierung)] oder [Vibration test (Vibrationstest)], klicken Sie auf [Start (Starten)], und der Drucker führt den entsprechenden Vorgang automatisch aus.
(Hinweis: Stellen Sie vor der Kalibrierung sicher, dass sich keine Fremdkörper auf der Plattform oder an der Düsenspitze befinden.)

Hinweis zur Durchführung der PID-Kalibrierung: Diese kann nach dem Austausch der Düse oder bei abnormaler Düsentemperatur durchgeführt werden.

Andere Funktionseinstellungen

In der Informationsschnittstelle können Sie die Ton- und Filamenterkennung aktivieren oder deaktivieren und Firmware-Updates durchführen.

• Wenn [Filament detect (Filamenterkennung)] aktiviert ist, stoppt der Drucker den Druck, wenn das Filament während des Drucks ausgeht.
• Wenn Sie mit einem drahtlosen Netzwerk verbunden sind, klicken Sie auf [Firmware update (Firmware-Update)], um die aktuelle Version anzuzeigen, nach Updates zu suchen und Online-Firmware-Updates durchzuführen.
• Druckername und -standort: Benutzer können den Namen und den Standort nach Belieben anpassen.

Wartung

Empfehlungen zur Nutzung der Plattformplatte

1. Die pulverbeschichtete PEI-Platte benötigt Klebstoff und ist zum Drucken von PLA/PETG/PLA-CF/PETG-CF/ABS/ASA geeignet. TPU-Druck erfordert keinen Klebstoff. Diese Platte wird mit dem Drucker geliefert.
2. Die PEI-Folienplatte ist zum Drucken von PLA/TPU ohne Klebstoff geeignet. Für PETG wird die Verwendung von Klebstoff empfohlen. Diese Platte kann separat erworben werden.
3. Die PC-Aufkleber-Plattformplatte ist zum Drucken von PC/ABS/ASA geeignet. Diese Platte kann separat erworben werden.
4. Nach dem Auftragen von Klebstoff auf die Plattformplatte kann diese mit Wasser gereinigt werden.
5. Wenn die Plattformplatte ölig wird, kann sie mit einem Geschirrspülmittel gereinigt werden.
6. Wenn sich die Plattformplatte nach längerem Gebrauch erheblich verformt, wird empfohlen, sie durch eine neue zu ersetzen.

Empfehlungen zur Düsenverwendung

1. Bitte verwenden Sie eine Düse für dieselbe Materialart, um Verstopfungen zu vermeiden und die Lebensdauer der Düse zu verlängern, insbesondere bei der Arbeit mit faserverstärkten Materialien und PETG. Bitte vermeiden Sie es, diese mit anderen Materialien zu mischen.
2. Beim Wechsel zu einem anderen Material mit derselben Düse, wenn die Drucktemperatur des neuen Materials niedriger ist, stellen Sie die Einstellung auf eine höhere Temperatur für die Filamentextrusion ein, um altes Filament aus der Düse zu spülen.
3. Beim Wechsel zu einem anderen Material mit einer höheren Drucktemperatur laden Sie einfach das neue Filament.
4. Um Filamentrückstände in der Düse zu reinigen, können Sie mehrmals Filament laden oder verbleibendes Filament manuell mit dem Reinigungsstiftwerkzeug entfernen.
5. Nach dem Austausch der Düse führen Sie bitte erneut eine Nivellierung durch.

Allgemeine Wartung

1. Bitte tragen Sie nach 200 Stunden Druckzeit Schmieröl auf die Führungsschienen auf.
2. Bitte wechseln Sie die Filterbaumwolle alle 300 Stunden Druckzeit oder wenn sie dunkler aussieht.
3. Bitte reinigen Sie Filamentrückstände im Geräteinneren rechtzeitig.

Fragen & Antworten

Wie man die Düse reinigt

Methode 1: Klicken Sie auf [Load (Laden)] und erhitzen Sie die Düse auf die Drucktemperatur des verwendeten Filaments. Entfernen Sie nach dem Erhitzen das Filamentführungsrohr und prüfen Sie, ob das Filament verbogen oder die Filamentspitze nicht glatt ist. Wenn ja, kürzen Sie es und führen Sie das Führungsrohr und das Filament in die Düse ein, klicken Sie dann auf [Load (Laden)] und prüfen Sie.
Methode 2: Wenn Methode 1 nicht funktioniert, verwenden Sie das Reinigungsstiftwerkzeug.
Methode 3: Wenn Methode 2 nicht funktioniert, ersetzen Sie bitte die Düse.

Wie man die Düse ersetzt

Hinweis
Bitte schalten Sie den Drucker aus, bevor Sie die Düse austauschen!

1. Entfernen Sie das Filamentführungsrohr und schneiden Sie das Filament ab.

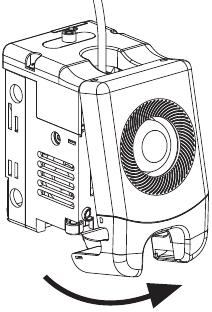

2. Drücken Sie die linken und rechten Schnallen und entfernen Sie die Düse. Schneiden Sie das Filament entlang der Düsenoberseite ab.

3. Setzen Sie die neue Düse in den Extruder ein, und Sie hören ein „Klick“-Geräusch, das anzeigt, dass sich die Schnallenposition geändert hat. Stellen Sie sicher, dass der Düsenschlitz bündig mit der Unterseite des Extruders abschließt. Hinweis: Wenn Sie Schwierigkeiten haben, die Düse auszurichten, können Sie die Schnallen während der Installation drücken oder die vordere Abdeckung des Extruders entfernen (fassen Sie den unteren Teil der vorderen Abdeckung mit der Hand an und heben Sie ihn leicht nach oben), um die Position zu überprüfen.



Ob es korrekt installiert ist, wird wie folgt beurteilt:

1. Stellen Sie sicher, dass die Düse während der Installation fest bis zum Boden gedrückt wird.
2. Überprüfen Sie, ob es ordnungsgemäß installiert ist:

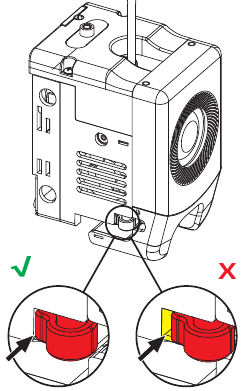

   1. Überprüfen Sie die Positionen der roten Schnallen links und rechts.

   2. Überprüfen Sie, ob der Düsenschlitz bündig mit der Unterseite des Extruders abschließt (wenn Ihre Sicht versperrt ist, können Sie die vordere Abdeckung des Extruders entfernen, um dies zu beobachten).

3. Schalten Sie den Drucker ein, klicken Sie auf [ ], um die Ladeschnittstelle aufzurufen, und befolgen Sie die Anweisungen auf dem Bildschirm, um das Filamentladen abzuschließen (siehe „Filament Loading (Filament laden)“). Wenn Filament reibungslos aus der neuen Düse austritt, deutet dies auf einen erfolgreichen Düsenwechsel hin.

Ist eine Nivellierung nach dem Düsenwechsel erforderlich?

Ja. Es wird empfohlen, eine automatische Nivellierung durchzuführen, um eine hohe Druckqualität zu gewährleisten, da bei der Düseninstallation geringfügige Fehler auftreten können. Das Gerät führt standardmäßig vor jedem Druck den Nivellierungsvorgang aus.

Was tun, wenn sich der Extruder bewegt, aber zu Beginn des Drucks kein Filament extrudiert, nachdem das Modell zum Drucken angeklickt wurde?

1. Beobachten Sie das Filamentführungsrohr, um zu überprüfen, ob Filament in die Düse gelangt ist. Wenn nicht, klicken Sie bitte auf [Load (Laden)], bis Filament austritt.
2. Überprüfen Sie, ob die Düse verstopft ist. Wenn ja, siehe die Lösung von Frage 1 („How to unclog the nozzle“ (Wie man die Düse reinigt)).

Was tun, wenn die Düsenposition während des Drucks zu hoch (zu weit von der Plattform entfernt) oder zu niedrig (schlägt auf die Plattform) ist? Wie nivelliert man sie?
Bitte überprüfen Sie, ob die Plattform ordnungsgemäß installiert ist und sich keine übermäßigen Rückstände an der Düse befinden. Wenn diese Probleme bestehen, beheben Sie diese zuerst. Gehen Sie dann zur Einstellungsoberfläche, wählen Sie die Nivellierungsoption aus und führen Sie eine automatische Nivellierung durch oder aktivieren Sie die automatische Nivellierung vor dem Druck.

Können Filamente anderer Marken verwendet werden?

Ja. Sie können Filamente anderer Marken verwenden, aber aufgrund geringfügiger Temperaturunterschiede bei verschiedenen Filamenten sind bestimmte Parametereinstellungen erforderlich.

Ist es sicher, mit ABS-Material zu drucken?

ABS kann beim Erhitzen giftige Gase freisetzen. Wenn die Bedingungen es zulassen, sollten Sie in einem gut belüfteten Bereich drucken. Es wird empfohlen, ungiftige Materialien wie PLA an Orten zu drucken, an denen Kinder aktiv sind.

Was tun, wenn sich das gedruckte Modell verzieht oder nicht gut haftet?

Methode 1: Eine Erhöhung der Plattformtemperatur kann die Haftung zwischen Plattform und Modell verbessern.
Methode 2: Das Hinzufügen eines Brims während des Modell-Slicings kann das Problem lindern.
Methode 3: Klebstoff auftragen.
Methode 4: Reinigen Sie die Plattform, um Öl oder Schmutz zu entfernen.
Methode 5: Überprüfen Sie, ob die Plattform eben ist. Die Nivellierungs- und Kalibrierungsfunktion kann verwendet werden.

Was tun, wenn Druckdateien nicht gefunden werden und der Bildschirm nach dem Einstecken des USB-Sticks nur Ordner anzeigt?
Das Format des USB-Sticks ist falsch. Der Drucker unterstützt das Dateisystem FAT32. Bitte formatieren Sie den USB-Stick auf FAT32.

Was tun bei Wi-Fi-Verbindungsfehlern?

1. Bitte überprüfen Sie, ob der Wi-Fi-Name Sonderzeichen enthält. Falls ja, ändern Sie ihn und versuchen Sie es erneut.
2. Bitte überprüfen Sie, ob das Passwort Sonderzeichen enthält. Falls ja, ändern Sie es und versuchen Sie es erneut.

Vorsichtsmaßnahme beim Firmware-Update

Schalten Sie den Drucker während des Firmware-Downloads oder -Updates nicht aus und trennen Sie ihn nicht vom Netzwerk, um Update-Fehler zu vermeiden.

Warum ist der Startbildschirm weiß?

Wenn der Startton zu hören ist, ersetzen Sie bitte den Bildschirm oder das Kabel. Wenn nicht, wenden Sie sich bitte an unser Kundendienstpersonal.

HINWEIS

1. Bitte beachten Sie dieses Handbuch für die Ersteinrichtung des Druckers.
2. Heiß! Berühren Sie die Heizdüse während des Betriebs nicht.
3. Bewegliche Teile im Drucker können Verletzungen verursachen. Tragen Sie während des Betriebs keine Handschuhe oder andere Gegenstände, die sich verfangen könnten.

Sicherheitshinweis
Schalten Sie den Drucker erst ein, wenn die Installation abgeschlossen ist.

SICHERHEITSHINWEIS: BITTE LESEN UND BEFOLGEN SIE ALLE SICHERHEITSHINWEISE UND MITTEILUNGEN UNTEN JEDERZEIT SORGFÄLTIG.

Hinweis: Jeder 3D-Drucker wird vor Verlassen des Werks Drucktests unterzogen. Filamentrückstände an der Düse oder leichte Kratzer auf der Bauplatte sind normal und beeinträchtigen die Nutzung nicht.

SICHERHEIT AM ARBEITSPLATZ

• Bitte halten Sie den Arbeitsbereich sauber und ordentlich.
• Bitte stellen Sie sicher, dass das Gerät fern von brennbaren Gasen, Flüssigkeiten und Staub betrieben wird. Hohe Temperaturen, die während des Betriebs entstehen, können mit brennbaren Gasen, Flüssigkeiten oder Staub in der Luft reagieren und potenziell Brände verursachen.
• Kinder und ungeschulte Personen sollten das Gerät nicht alleine bedienen.

ELEKTRISCHE SICHERHEIT

• Bitte erden Sie das Gerät ordnungsgemäß. Verändern Sie den Stecker nicht. Nicht geerdetes Gerät/unsachgemäß geerdetes Gerät/modifizierter Stecker erhöht unweigerlich das Risiko eines Stromlecks.
• Vermeiden Sie es, das Gerät feuchten Umgebungen oder direkter Sonneneinstrahlung auszusetzen. Feuchtigkeit erhöht das Risiko eines Stromlecks. Sonneneinstrahlung beschleunigt die Alterung von Kunststoffteilen.
• Stellen Sie sicher, dass Sie nur das von Flashforge bereitgestellte Netzkabel verwenden.
• Verwenden Sie das Gerät nicht während Gewittern.
• Bitte schalten Sie das Gerät aus und ziehen Sie den Stecker, wenn es längere Zeit nicht benutzt wird.

PERSÖNLICHE SICHERHEIT

• Berühren Sie den Extruder, die Bauplatte usw. während des Drucks nicht.
•
  Berühren Sie den Extruder und die Bauplatte nach Beendigung des Drucks nicht, um Verbrennungen durch hohe Temperaturen oder mechanische Schäden zu vermeiden.
• Tragen Sie beim Betrieb des Geräts keine Schals, Masken, Handschuhe, Schmuck oder andere Gegenstände, die sich leicht im Gerät verfangen können.
• Bedienen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

VORSICHTSMASSNAHMEN

• Halten Sie das Innere des Geräts sauber. Lassen Sie keine Metallgegenstände in die Rillen am Boden der Bauplatte fallen.
• Bitte reinigen Sie Filamentreste rechtzeitig. Es wird empfohlen, dies außerhalb des Geräts zu tun.
• Jede eigenmächtige Änderung des Geräts führt zum Erlöschen der Garantie.
• Bitte halten Sie beim Laden des Filaments einen Abstand von mindestens 50 mm zwischen Extruder und Bauplatte ein. Ein zu geringer Abstand kann zu Düsenverstopfungen führen.
• Bitte betreiben Sie das Gerät in einer gut belüfteten Umgebung.
• Verwenden Sie das Gerät nicht für illegale Aktivitäten.
• Verwenden Sie das Gerät nicht zur Herstellung von Lebensmittelbehältern.
• Nehmen Sie gedruckte Modelle nicht in den Mund.

ANFORDERUNGEN AN DIE UMGEBUNG DES GERÄTS

• Raumtemperatur: 15-30℃; Luftfeuchtigkeit: 20-70 RH%

ANFORDERUNGEN AN DIE AUFSTELLUNG DES GERÄTS

• Das Gerät muss in einer trockenen und gut belüfteten Umgebung aufgestellt werden.
  Ein Abstand von mindestens 20 cm muss an der Vorder-, Rück-, linken und rechten Seite des Geräts eingehalten werden. Empfohlene Lagertemperatur: 0-40°C

ANFORDERUNGEN AN KOMPATIBLE FILAMENTE

• Bei der Verwendung dieses Geräts wird empfohlen, Filamente von Flashforge zu verwenden. Wenn Filamente verwendet werden, die nicht von Flashforge stammen, können sich bestimmte Materialeigenschaften unterscheiden und die Druckparameter müssen möglicherweise angepasst werden.

ANFORDERUNGEN AN DIE FILAMENTLAGERUNG

• Bitte lagern Sie Filamente nach dem Auspacken in einer trockenen und staubfreien Umgebung. Es wird empfohlen, zur Lagerung die passende Filament-Trockenbox zu verwenden.

Hilfe und Support

Die professionellen Kundendienstmitarbeiter und Verkäufer von Flashforge stehen Ihnen jederzeit zur Verfügung und helfen Ihnen gerne bei Problemen mit dem Drucker. Sollten die Probleme oder Fragen in diesem Benutzerhandbuch nicht behandelt werden, finden Sie Lösungen auf unserer offiziellen Website oder können uns telefonisch kontaktieren.
Anleitungen und Lösungen für häufige Probleme finden Sie auf unserer offiziellen Website. Viele Fragen werden auf der englischen Flashforge-Website beantwortet - www.flashforge.com.
Das Flashforge-Kundendienstteam ist von Montag bis Samstag von 8:00 bis 17:00 Uhr telefonisch erreichbar. Sollten Sie uns außerhalb der Geschäftszeiten kontaktieren, wird Ihre Anfrage sofort am nächsten Werktag beantwortet. Wir entschuldigen uns für eventuelle Unannehmlichkeiten.

Hinweis
Das Wechseln verschiedener Filamente kann geringfügige Verunreinigungen in der Düse hinterlassen, die zu Verstopfungen führen. Da dies durch einfaches Freimachen behoben werden kann, handelt es sich nicht um ein Qualitätsproblem. Sollten Sie dieses Problem während der Nutzung feststellen, kontaktieren Sie bitte den Kundensupport und befolgen Sie dessen Anweisungen zum Freimachen.

Kundendienst-Tel: 400-886-6023
E-Mail: support@flashforge.com
Adresse: 3rd Floor, Building 2, No. 8 South Daxing Street, Tangxia Town, Dongguan City, Guangdong Province
Hinweis: Bitte geben Sie beim Kontakt mit dem Kundensupport die Seriennummer des Produkts an, die sich auf dem Barcode an der Rückseite des Druckers befindet.

Weitere Informationen finden Sie auf der offiziellen Flashforge-Website.
www.flashforge.com - [Support (Support)]

Referenzen

• FlashForge 3D Printer Software Download Center
• Releases · SoftFever/OrcaSlicer · GitHub
• Flashforge® Official Website
• Flashforge Wiki Overview | Flashforge Wiki
• Flashforge 3D Cloud Login
• Polar Cloud: 3D Printing Cloud Software
• Flashforge® Official Website

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Flashforge Adventurer 5M Handbuch herunterladen

Verfügbare Sprachen
