Kurzanleitung
1. Bitte verwenden Sie diese Anleitung für die erstmalige
WARNUNG
Einrichtung des Druckers.
2. Achtung! Vermeiden Sie während des Betriebs den
Kontakt mit der Heizdüse.
3. Bewegliche Teile im Drucker können Verletzungen
verursachen. Tragen Sie während des Betriebs keine
Handschuhe oder andere Gegenstände, die sich verfangen
könnten.
Sicherheitshinweis

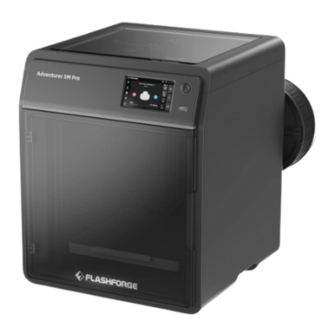

Adventurer 5M Pro
Schalten Sie den Drucker nicht ein, bevor die Installation
abgeschlossen ist.
Werbung
Verwandte Anleitungen für Flashforge Adventurer 5M Pro
Inhaltszusammenfassung für Flashforge Adventurer 5M Pro
- Seite 1 Kurzanleitung Adventurer 5M Pro 1. Bitte verwenden Sie diese Anleitung für die erstmalige WARNUNG Einrichtung des Druckers. 2. Achtung! Vermeiden Sie während des Betriebs den Kontakt mit der Heizdüse. 3. Bewegliche Teile im Drucker können Verletzungen verursachen. Tragen Sie während des Betriebs keine Handschuhe oder andere Gegenstände, die sich verfangen...
- Seite 2 Auspacken 1. Öffnen Sie den Karton. 2. Entfernen Sie die obere Schaumstoffverpackung, die Kurzanleitung und die After-Sales-Service- Karte. 3. Nehmen Sie die Maschine aus dem Karton 4. Öffnen Sie die obere Maschinenabdeckung heraus, platzieren Sie sie auf einer ebenen und entfernen Sie den innen liegenden Arbeitsfläche und entfernen Sie die Schaumstoff.
- Seite 3 6. Den Kammerschaumstoff in Pfeilrichtung bewegen. 7. Entfernen Sie den Schaumstoff.
- Seite 4 Packliste Netzkabel After-Sales- 3D-Drucker Filament Service-Karte Kurzanleitung Spulenhalter Fett 0,6 mm Düse (mit 2 Schrauben) Klebstoff USB-Stick Seitenschneider Schraubendreher Düsenreinigungswerkzeug Innensechskantschlüssel-Set...
- Seite 5 Druckerkomponenten 1. Obere Maschinenabdeckung 2. Extruder 3. Schalter 4. Touchscreen 5. Tür 6. Hilfskühlventilator 7. Druck Plattform 8. USB-Anschluss 9. Luftfilter 10. Schraubenlöcher für Spulenhalter 11. Ethernet-Anschluss 12. Netzschalter 13. Stromversorgung Anschlussbuchse 12 13...
- Seite 6 Spulenhalterung installieren 1. Entnehmen Sie die beiden Schrauben und den Spulenhalter aus dem Zubehör Karton. 2. Befestigen Sie den Spulenhalter mit den beider Schrauben an der im Bild gezeigten Position. Hinweis Bitte ziehen Sie diese mit einem 2,0 mm Inbusschlüssel fest.
- Seite 7 Entsperren der Druck Plattform Hinweis Bitte stellen Sie sicher, dass die Plattform sauber ist. Verwenden Sie einen 2,0 mm Inbusschlüssel um die vier Schrauben zu entfernen, die die Druck Plattform fixieren (wie durch den Pfeil angezeigt).
- Seite 8 Erster Druck * Das Erscheinungsbild des Bilschirms kann sich bei einem Firmware-Upgrade ändern. 1. Schließen Sie die Stromversorgung an, schalten Sie den Netzschalter ein und drücken Sie den Frontschalter um die Maschine zu starten. Front Taster Schalter Netzschalter 2. Folgen Sie der Anleitung auf dem Bildschirm und wählen Sie die Sprache aus.
- Seite 9 4. Filament gemäß der Bildschirmanzeige laden: a. Schneiden Sie den gebogenen Teil des Filamentendes ab. b. Hängen Sie das Filament am Spulenhalter ein. Führen Sie es durch den Filament-Detektor bis es am anderen Ende des Filamentführungsrohrs sichtbar ist. Drücken Sie es vorwärts zum Einzugswalzen, bis es nicht weitergeht.
- Seite 10 C3. Die Zuführung beginnt nach dem Aufheizen. Erfolgreiches Extrudieren des Filaments aus der Düse zeigt ein erfolgreiches Laden an. Kontrollieren Sie abschließend ob das Filamentführungsrohr ordnungsgemäß eingesetzt ist. Wenn kein Filament extrudiert wird, führen Sie das Filament manuell in den Hinweis Einlass ein und klicken Sie auf [Zurück], um es erneut zu versuchen.
- Seite 11 Parameter Maschinenname Adventurer 5M Pro Anzahl der Extruder Druckgenauigkeit ±0.1mm [basierend auf 100mm Würfeln getestet] Positionsgenauigkeit X/Y-axis: 0.0125mm, Z-axis: 0.0025mm 0.1-0.4mm Schichtdicke Bauraum 220 x 220 x 220mm 0.4mm Standard [0.6/0.8/0.25mm optional] Düsendurchmesser 10-300mm/s Druckgeschwindigkeit Maximale Beschleunigung 20000mm/s² 600mm/s Maximale Verfahrgeschwindigkeit 280℃...
- Seite 12 Folgen Sie uns Adresse: 3rd Floor, Building 2, No. 8 South Daxing Street, Tangxia Town, Dongguan City, Guangdong Province Service-Hotline: +86 579 82273989 support@flashforge.com...
