Bedienungsanleitung
1. Diese Anleitung für die Erstinbetriebnahme des Druckers
WARNUNG
2. Heiß! Die Heizdüsen während des Betriebs nicht berühren!
3. Bewegliche Druckerteile; Verletzungsgefahr. Handschuhe etc.
Sicherheitshinweis
Adventurer 5M
hinzuziehen.
während des Betriebs ablegen: Risiko des Verfangens.
Den Drucker erst nach Abschluss der Installation einschalten.
A02

Werbung

loading

Verwandte Anleitungen für Flashforge Adventurer 5M

Inhaltszusammenfassung für Flashforge Adventurer 5M

  • Seite 1 Bedienungsanleitung Adventurer 5M 1. Diese Anleitung für die Erstinbetriebnahme des Druckers WARNUNG hinzuziehen. 2. Heiß! Die Heizdüsen während des Betriebs nicht berühren! 3. Bewegliche Druckerteile; Verletzungsgefahr. Handschuhe etc. während des Betriebs ablegen: Risiko des Verfangens. Sicherheitshinweis Den Drucker erst nach Abschluss der Installation einschalten.
  • Seite 3 INHALT Hinweis 1. Vorstellung des Gerätes 1.1 - Druckerbauteile 1.2 - Druckerparameter 2. Ersteinrichtung 2.1 - Auspacken 2.2 - Packliste 2.3 - Installation von Spulenhalter und Filamentführungsrohr 2.4 - Bildschirm montieren 2.5 - Bauplatte entriegeln 2.6 - Erster Druck 3. Drucken 3.1 - Filament laden und wechseln 3.1.1 - Filament laden 3.1.2 - Filament wechseln...
  • Seite 4 Das Gerät keinen feuchten Umgebungen bzw. direkter Sonneneinstrahlung aussetzen. Feuchtigkeit erhöht die Gefahr von elektrischen Kriechströmen. Sonneinstrahlung trägt zur vorzeitigen Alterung der Kunststoffteile bei. Zur Vermeidung von Geräteschäden ausschließlich das von FlashForge bereitgestellte Netzteil verwenden. Das Gerät nicht während eines Gewitters verwenden.
  • Seite 5 RECHTLICHER HINWEIS Benutzer sind nicht berechtigt, Änderungen an dieser Bedienungsanleitung vorzunehmen. FlashForge übernimmt keine Haftung für Unfälle infolge von Demontage oder Änderung des Gerätes durch den Kunden. Die Änderung oder Übersetzung dieser Bedienungsanleitung ohne die Genehmigung von FlashForge ist untersagt. Diese Bedienungsanleitung ist urheberrechtlich geschützt.

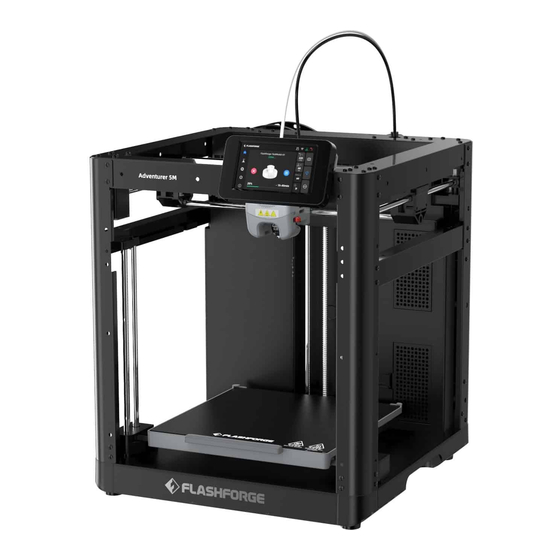

  • Seite 6 1.Vorstellung des Gerätes 1.1 Druckerbauteile 1. Extruder 2. Touchscreen 3. Bauplatte 4. USB Port 5. Schraubenbohrungen für Spulenhalter 6. Filamentsensor 7. Ethernet-Eingang 8. Netzschalter 9. Steckdose...
  • Seite 7 1.2 Druckerparameter Maschinenname Adventurer 5M Anzahl Extruder Druckpräzision ±0.1mm [Test basierend auf 100-mm-Würfeln] Positioniergenauigkeit X/Y-Achse: 0,0125 mm, Z-Achse: 0,0025 mm Schichtdicke 0.1-0.4mm Bauvolumen 220 x 220 x 220mm Düsendurchmesser 0.4mm Standard [0.6/0.8/0.25mm optional] Druckgeschwindigkeit 10-300mm/s Max. Beschleunigung 20000mm/s² Max. Druckgeschwindigkeit 600mm/s Max. Extrudertemperatur 280℃...
  • Seite 8 2. Ersteinrichtung Sicherheitshinweis Den Drucker erst nach Abschluss der Installation 2.1 Auspacken einschalten. 1. Öffnen Sie den Karton. 2. Entfernen Sie die obere Schaumstoffverpackung , die Kurzanleitung und die After-Sales-Service- Karte. 3. Nehmen Sie die Maschine aus dem Karton 4. Nehmen Sie das Filament, das Netzkabel heraus, platzieren Sie sie auf einer ebenen und die Zubehör Box aus der Schaumstoff Arbeitsfläche und entfernen Sie die...
  • Seite 9 5. Den Kammerschaumstoff in Pfeilrichtung bewegen. 6. Entfernen Sie den Schaumstoff.
  • Seite 10 2.2 Packliste Stromkabel Kundendienstkarte 3D-Drucker Filament Touchscreen Schnellstartanleitung Fett Spulenhalter (mit 2 Schrauben) Kleber Seitenschneider Schraubendreher Reinigungsstiftwerkzeug Innensechskantschlüssel...
  • Seite 11 2.3 Installation von Spulenhalter und Filamentführungsrohr 1. Zwei Schrauben und Spulenhalter aus der Zubehörbox nehmen. 2. Spulenhalter gemäß der Abbildung mit zwei Schrauben montieren. (Hinweis: Schrauben mit einem 2,0-mm-Innensechskantschlüssel festziehen).
  • Seite 12 3. Das Filamentführungsrohr in den Extruder einführen. 4. Das andere Endes Filamentführungsrohres in den Filamentsensor einführen.
  • Seite 13 2.4 Bildschirm montieren Vor der Installation bitte das Tape vom Bildschirmkabel abnehmen. Vorsichtig Hinweis abziehen, um das Kabel nicht zu beschädigen. 1. Das Bildschirmkabel wie gezeigt in den Bildschirmanschluss einstecken. a. Die Lasche am Bildschirmkabelstecker in die angegeben Position (Abb. ①) drücken und das Bildschirmkabel in den Anschluss einstecken.
  • Seite 14 2. Die Lasche in den Druckerschlitz an der Rückseite des Bildschirms einführen und den Bildschirm gemäß der Pfeilrichtung einrasten lasen. 2.5 Bauplatte entriegeln Hinweis Die Plattform muss leer sein. Die 4 Schrauben mit einem 2,0-mm-Innensechskantschlüssel von der Bauplatte lösen (siehe Pfeil).
  • Seite 15 2.6 Erster Druck *Das Layout der Benutzeroberfläche kann sich bei einem Firmware-Upgrade verändern. 1. Drucker einschalten, Netzschalter drücken und einige Sekunden warten. Netzschalter 2. Den Bildschirmanweisungen folgen; Sprache auswählen. 3. Weiter] antippen. Die Erstkalibrierung wird ausgeführt. Vibrationen und Geräusche sind während der Kalibrierung normal.
  • Seite 16 4. Filament nach dem Neustart des Displays laden. a. Gebogenes Teil am Filamentende abschneiden. b. Das Filament auf den Spulenhalter hängen. Durch den Filamentsensor führen, bis es am anderen Ende des Filamentführungsrohres austritt. Bis zum Anschlag auf die Einlaufrolle drücken. (Für den erstmaligen Druck bei Ersteinrichtung PLA-Filament verwenden). C1.
  • Seite 17 C3. Nach dem Aufwärmen beginnt die Zuführung. Wenn Filament aus der Düse austritt, war der Ladevorgang erfolgreich. Abschließend prüfen, dass das Filamentführungsrohr richtig eingesetzt ist. Hinweis Wird kein Filament ausgegeben, das Filament manuell einführen. Zum Wiederholen auf (Zurück) tippen. Das Filament festhalten, bis es ausgegeben wird. 5.
  • Seite 18 3. Drucken 3.1 Filament laden und wechseln 3.1.1 Filament laden ] antippen, um die Filament-Ladeoberfläche zu öffnen. Das Laden des Filaments gemäß den Bildschirmanweisungen beenden. 3.1.2 Filament wechseln 1. [ ] - [ ] antippen den Bildschirmanweisungen folgen, um den Filamentwechsel abzuschließen.
  • Seite 19 2. Filamentführungsrohr wie gezeigt herausziehen und Filament abschneiden. 3. Abgeschnittenes Filament herausziehen und neues Filament in das Filamentführungsrohr einführen. Bei einem Wechsel des Materialtyps auf [PLA] antippen und Materialtyp auswählen.
  • Seite 20 4. [Start] antippen. Warten bis der Extruder aufgewärmt ist und Filament zugeführt wird. Wenn das vorherige Filament extrudiert wird, neues Filament einführen und dessen Fluss und Extrudierung beobachten. Wenn das neue Filament glatt aus der Düse austritt, war der Filamentwechsel erfolgreich.
  • Seite 21 3.2 Netzwerkverbindung ] - [ ] antippen, um die Netzwerkverbindungoberfläche zu öffnen. 3.2.1 Kabellose Netzwerkverbindung WIFI-Schalter aktivieren und für die Verbindung mit dem entsprechenden kabellosen Netzwerk antippen Nachdem die Verbindung hergestellt wurde, wird das Netzwerk angezeigt. Oben rechts am Bildschirm wird das Symbol [ ] angezeigt.
  • Seite 22 Nach der erfolgreichen Druckerverbindung mit dem Netzwerk „FlashPrint 5“ öffnen. Nach dem Ende des Slicens im Menü auf [Drucken] tippen und für die Verbindungsherstellung „Adventurer 5M“ auswählen. Der Drucker kann auch durch Eingabe der IP-Adresse bzw. automatisches Scannen verbunden werden.
  • Seite 23 Die IP-Adresse wird nach langem Drücken auf das verbundene Netzwerk oder Drucker-Info angezeigt; dazu [ ] - [ ] antippen. 3.3.3 Drucken über die Cloud Drucken über FlashCloud 1. [ ] - [ ] antippen. FlashCloud-Schalter drücken; Registrierungscode anzeigen. 2. FlashCloud-Website öffnen und ein Konto registrieren. Nach E-Mail-Aktivierung ist die Anmeldung und Nutzung aktiviert.
  • Seite 24 Hinweis: Außerhalb der USA ist der Polar Cloud-Dienst ggf. nicht verfügbar. Nach der Anmeldung oben rechts auf das Symbol klicken. Im Menü [Einstellungen] und [PIN Code] wählen, um den PIN-Code anzuzeigen. Nach der Netzwerkverbindung von Adventurer 5M, einfach den Polar Cloud-Schalter aktivieren. Dann Ihr Konto und den PIN-Code eingeben.
  • Seite 25 3.4 Modell nach Druckende entfernen Nach dem Ende des Drucks können Düse und Bauplatte noch immer sehr heiß Hinweis sein. Bitte abkühlen lassen, bevor das Modell entnommen wird. Nach dem Ende des Drucks die flexible Stahlplatte sofort herausnehmen und die Plattform beigen, um das Modell zu lösen.
  • Seite 26 Vibrationsausgleich: Sichtbares Ghosting und Ringe auf 3D-Drucken. Nach Anpassung der Synchronriemenspannung. Wenn der Drucker über eine längeren Zeitraum nicht in Betrieb war und neu gestartet wird. Anweisungen: ] - [ ] antippen, um die Nivellierung- und Kalibrierung-Oberfläche zu öffnen. [Nivellierung] oder [Vibrationstest],wählen.
  • Seite 27 5. Wartung 5.1 Empfehlungen zur Plattformplatte 1. Für eine pulverbeschichtetes PEI-Platte wird Klebstoff benötigt. Sie ist geeignet für den Druck mit PLA/PETG/PLA-CF/PETG-CF/ABS/ASA. Für TPU-Druck wird kein Klebstoff benötigt. Der Drucker ist mit einer solchen Platte ausgestattet. 2. Die PEI-Folienplatte ist für den Druck mit PLA/TPU ohne Klebstoff ausgelegt. Für PETG wird die Verwendung von Klebstoff empfohlen.
  • Seite 28 6. Fragen und Antworten (FAQ) F1. Wie reinige ich eine verstopfte Düse? Methode 1: [Laden] antippen und die Düse auf die Drucktemperatur des entsprechenden Filaments bringen. Nach dem Erwärmen das Filamentführungsrohr entfernen und überprüfen, ob das Filament verbogen bzw. die Spitze nicht glatt ist. In diesem Fall das Filament abschneiden und Führungsrohr und Filament in die Düse einführen.
  • Seite 29 Der richtige Einbau lässt sich folgendermaßen kontrollieren: 1. Die Düse müsse während der Montage fest an den Boden gedrückt werden. 2. Installation überprüfen: a. Die Position der roten Lasche links und rechts überprüfen. √ b. Prüfen, ob der Düsenschlitz bündig zum Boden des Extruders ausgerichtet ist (ggf. kann auch die Frontblende des Extruders für die Überprüfung abgenommen werden).
  • Seite 30 F4. Was ist zu tun, wenn der Extruder sich zwar bewegt, jedoch zu Beginn des Drucks und nach Antippen des Modells für den Druck ein Filament extrudiert? 1. Mithilfe des Filamentführungsrohr prüfen, ob Filament in die Düse eingetreten ist. Sonst [Laden] antippen, bis Filament austritt.
  • Seite 31 Lösungen und Hinweise für allgemeine Probleme finden Sie auf unserer offiziellen-Website. Viele Fragen werden auf der englischsprachigen FlashForge-Website beantwortet: www.flashforge.com. Sie erreichen den FlashForge-Kundendienst per E-Mail oder telefonisch von Montag bis Samstag von 08:00 bis 17:00 Uhr. Wenn Sie uns außerhalb der Geschäftszeiten kontaktieren, wird Ihre Anfrage sofort am nächsten Geschäftstag beantwortet.
  • Seite 32 Folgen Sie uns Adresse: 3rd Floor, Building 2, No. 8 South Daxing Street, Tangxia Town, Dongguan City, Guangdong Province Service-Hotline: +86 579 82273989 support@flashforge.com...
