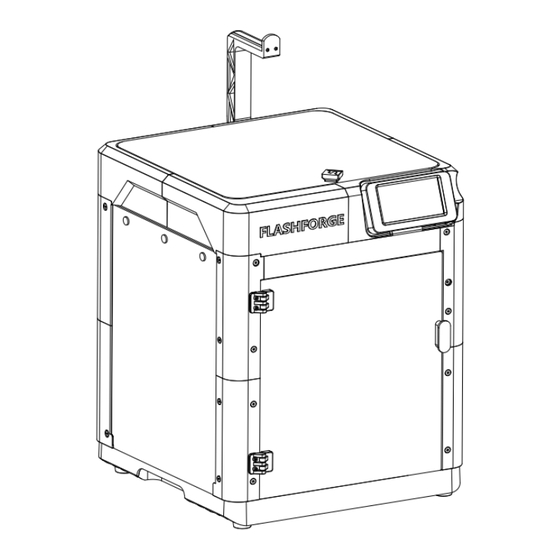

Adventurer 5M (geschlossene Ausführung)
DE - A03
Installationsleitfaden
Dieses Handbuch bezieht sich ausschließlich auf den FLASHFORGE Adventurer 5M 3D-Drucker.

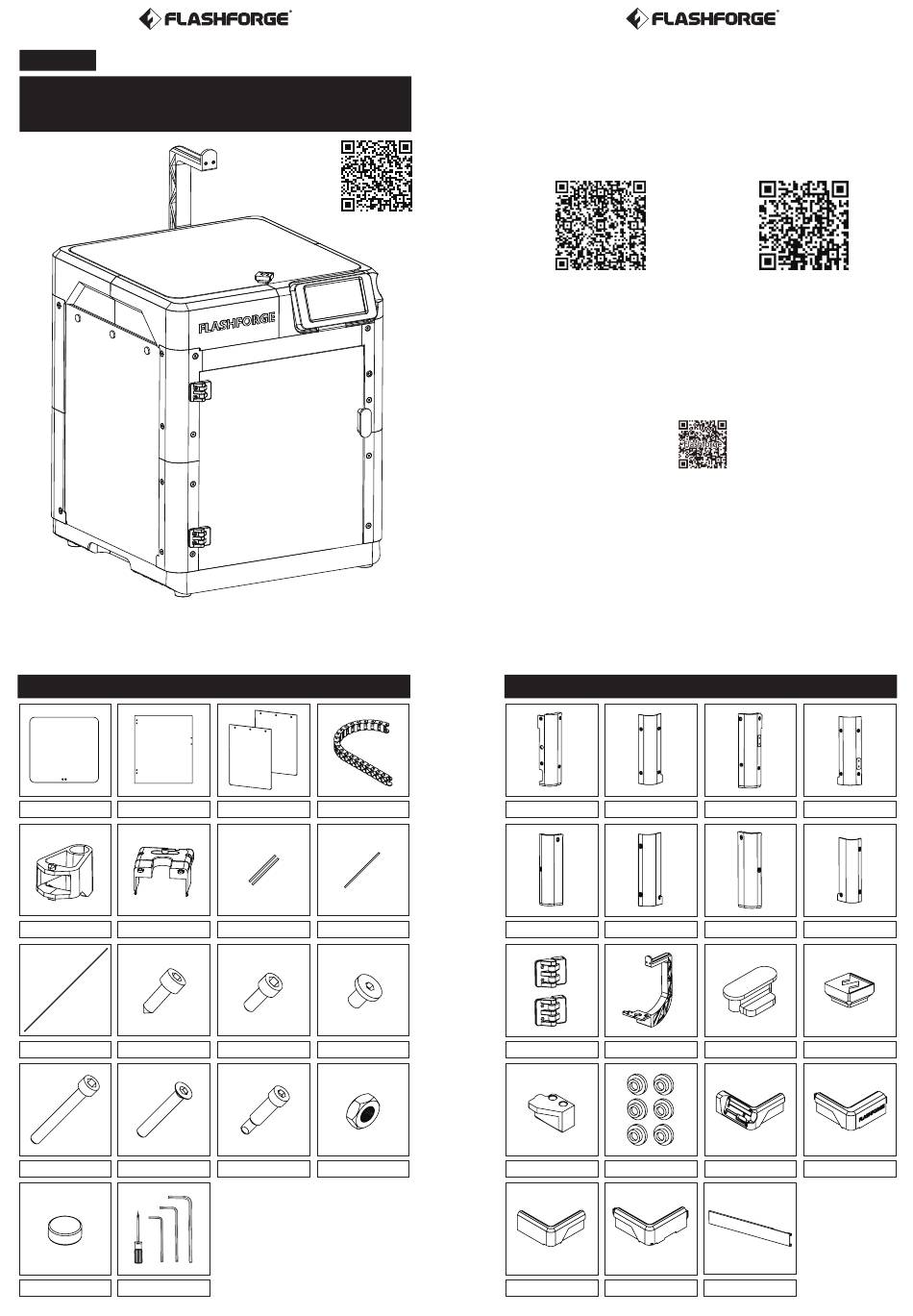

Inhalt Zubehörpaket
Obere Abdeckung
Frontklappenplatte
Obere E
Schleppkettenclip
xtruderabdeckung
Schraube
PTFE-Rohr (515 mm)
ST2.9*9,5 ×11
Schraube M3*25 ×2
Schraube M3*20 ×2
Magnet 5*2 ×33
Werkzeugsets
Installationsvideo
Seitenplatte ×2
Schleppkette
PTFE-Rohr (91mm
2)
PTFE-Rohr (150 mm)
×
Schraube M3*8 ×7
Schraube M4*6 ×20
Schraube M3*16
Mutter M3 ×7
Hinweis:
1. Für die Installation bitte 2,0- und 2,5-mm-
Innensechskantschlüssel und einen
Kreuzschlitzschraubendreher bereithalten. Die
Schraubentypen können variieren, somit dienen die
Abbildungen lediglich der Veranschaulichung. Die
Werkzeuge bitte gemäß den tatsächlichen Schrauben
auswählen.
2. Einige Schrauben und Magnete sind als Ersatzteile
erhältlich. Bitte den Leitfaden für die Installation
befolgen. Flashforge behält sich das Recht der
abschließenden Interpretation dieser
Bedienungsanleitung vor.
01
Das Adventurer 5M Gehäuse-Tutorial
steht zur Ansicht und zum Download in
Flashforge Wiki bereit.
Folgen Sie uns
Zhejiang Flashforge 3D Technology Co., Ltd.
Address: 3rd Floor, Building 2, No. 8 South Daxing Street, Tangxia Town,
Dongguan City, Guangdong Province
Service Hotline: +86 579 82273989
support@flashforge.com
Teileliste
Schutzplatte A1
Schutzplatte A2
Schutzplatte C1
Schutzplatte C2
Scharnier x 2
Spulenhalter
Schleppketten-
Magnethalter x6
Befestigungsclip
Steigrohr C
Steigrohr D
Weitere Informationen finden Sie auf
der offiziellen Flashforge-Website.
www.flashforge.com - [Support]
Schutzplatte B1
Schutzplatte B2
Schutzplatte D1
Schutzplatte D2
Griff obere
Frontklappengriff
Abdeckung
Steigrohr A
Steigrohr B
Hinweis: Bitte die
aufgeführte Teileliste von
der offiziellen
Flashforge-Website
herunterladen und
ausdrucken.
https://www.flashforge.
com/download-center
* Schutzplatten mit
Innenmarkierungen.
Abschirmplatte
02
