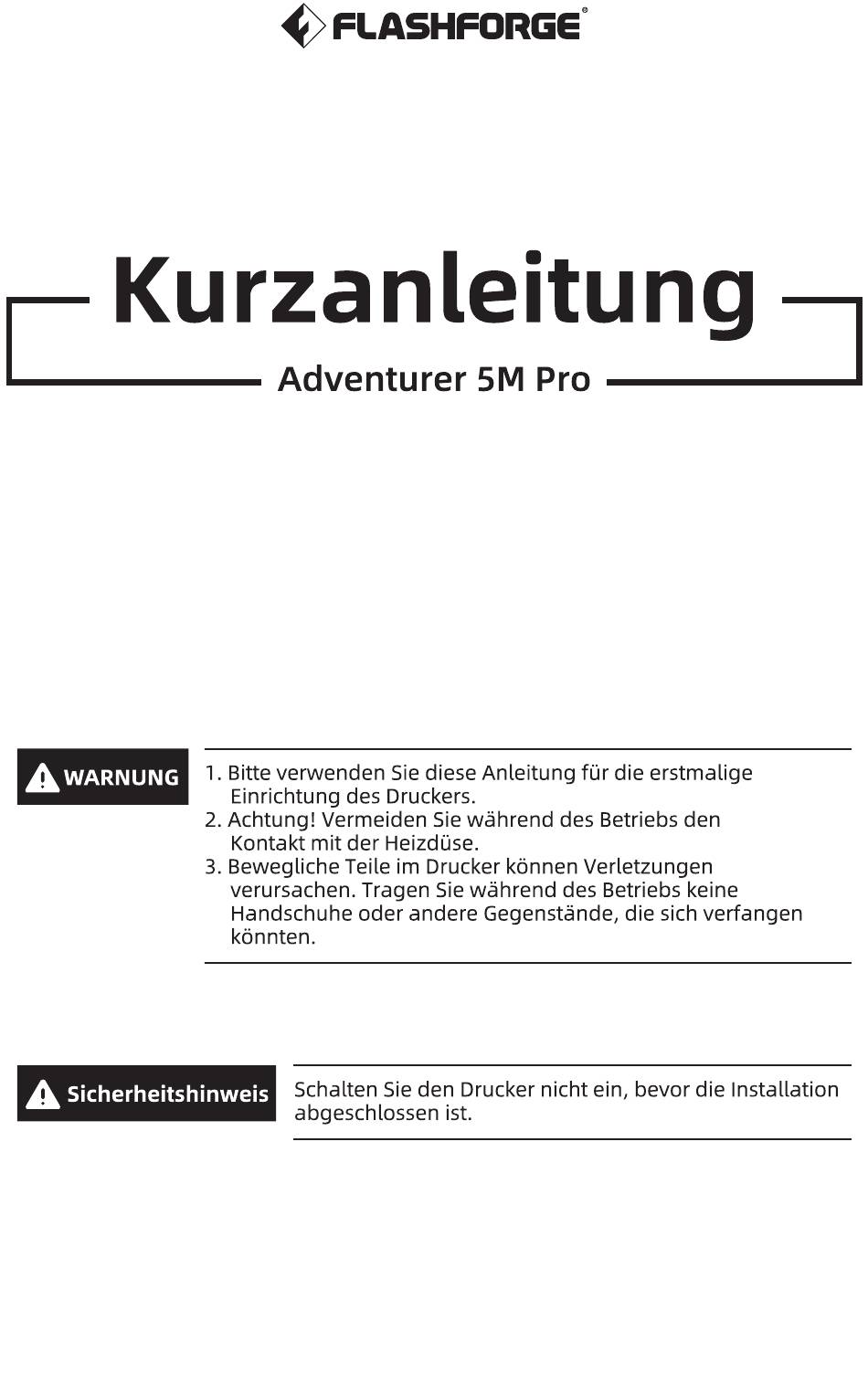

Flashforge Adventurer 5M Pro Kurzanleitung
Vorschau ausblenden
Andere Handbücher für Adventurer 5M Pro:
- Bedienungsanleitung ,
- Kurzanleitung (12 Seiten) ,
- Bedienungsanleitung (2 Seiten)
g
Kurzanleitun
A WARNUN
G
A Sicherheitshinweis
FLASHFORGE
Adventurer
1. Bitte verwenden
Einrichtung des Druckers.
2. Achtung! Vermeiden Sie während des Betriebs den
Kontakt
mit der Heizdüse.
3. Bewegliche Teile im Drucker können Verletzungen
verursachen.
Tragen Sie während des Betriebs keine
Handschuhe Oder andere Gegenstände,
könnten.
Schalten
abgeschlossen
5M Pro
Sie diese Anleitung für die erstmalige
Sie den Drucker
nicht ein, bevor die Installation
ist.
—-
1
die sich verfangen
Verwandte Anleitungen für Flashforge Adventurer 5M Pro
Inhaltszusammenfassung für Flashforge Adventurer 5M Pro
- Seite 1 FLASHFORGE Kurzanleitun —- Adventurer 5M Pro A WARNUN 1. Bitte verwenden Sie diese Anleitung für die erstmalige Einrichtung des Druckers. 2. Achtung! Vermeiden Sie während des Betriebs den Kontakt mit der Heizdüse. 3. Bewegliche Teile im Drucker können Verletzungen verursachen.
- Seite 2 Auspacken 1. Öffnen Sie den Karton. 2. Entfernen Sie die obere Schaumstoffverpackung, die Kurzanleitung und die After-sales-Service- Karte. 4. Öffnen Sie die obere Maschinenabdeckung 3. Nehmen Sie die Maschine aus dem Karton heraus, platzieren Sie sie auf einer ebenen und entfernen Sie den innen liegenden Arbeitsfläche und entfernen Sie die...
- Seite 3 6. Den Kammerschaumstoff in Pfeilrichtung bewegen. 7. Entfernen Sie den Schaumstoff.
- Seite 4 Packliste Netzkabel 3D-Drucker Filament After Sales Service-Karte Kurzanleitung Spulenhalter Düse Fett (mit 2 Schrauben) Klebstoff USB-Stick Seitenschneider Schraubendreher Innensechskantschlüssel-set Düsenreinigungswerkzeug...
- Seite 5 Druckerkomponenten I. Obere Maschinenabdeckung 2. Extruder 3. Schalter 4. Touchscreen 5. Tur 6. Hilfskühlventilator 7. Druck Plattform 8. USB-AnschIuss 9. Luftfilter 10. Schraubenlöcherfür Spulenhalter Ethernet Anschluss Netzschalter 13. Stromversorgung Anschlussbuchse...
- Seite 6 Spulenhalterung installieren I. Entnehmen Sie die beiden Schrauben und den Spulenhalter aus dem Zubehör Karton. 2. Befestigen Sie den Spulenhalter mit den beider Schrauben an der im Bild gezeigten Position. Hinweis Bitte ziehen Sie diese mit einem Inbusschlüssel fest.
- Seite 7 Entsperren der Druck Plattform Hinweis Bitte stellen Sie sicher, dass die Plattform sauber ist. Verwenden Sie einen mm Inbusschlüssel um die vier Schrauben zu entfernen, die die Druck Plattform fixieren (wie durch den Pfeil angezeigt).
- Seite 8 Erster Druck * Das Erscheinungsbild des Bilschirms kann sich bei einem Firmware Upgrade ändern. 1.Schließen Sie die Stromversorgung an, schalten Sie den Netzschalter ein und drücken Sie den Frontschalter die Maschine zu starten. Front Taster Schalter Netzschalter Sprache auswählen English 2.
- Seite 9 4. Filament gemäB der Bildschirmanzeige laden: Überspringen Filament laden a. Schneiden Sie den gebogenen Teil des Filamentendes Bitte laden Sie das Filament emåß den unten stehend Anweisungen. Kliceen Sie a uf [ Laden). Teil < Zurück b. Hängen Sie das Filament am Spulenhalter ein. Führen Sie es durch den Filament-Detektor bis es am anderen Ende des Filamentführungsrohrs sichtbar ist.
- Seite 10 C3. Die Zuführung beginnt nach dem Aufheizen. Erfolgreiches Extrudieren des Filaments aus der Düse zeigt ein erfolgreiches Laden an. Kontrollieren Sie abschließend 0b das Filamentführungsrohr ordnungsgemäß eingesetzt ist. Filament laden Heizen fertig. Laden„. Druckvorbereitung Laden abgeschlossen! Bitte reinigen Sie die Filamentrückstände an der Düse und der Plattform Klicken Sie auf (Druckenl <...
- Seite 11 Parameter Maschinenname Adventurer 5M Pro Anzahl der Extruder Druckgenauigkeit ±O.2mm [basierend auf 100mm Würfeln getestet] Positionsgenauigkeit X/ Y-axis: 0.0125mm, Z-axis: 0.0025mm Schichtdicke 0.1-0.4mm Bauraum x 220 x 220mm Düsendurchmesser 0.4mm Standard [0.6/0.8/0.25mm optional] Druckgeschwindigkeit 10-300mm/s 20000mm/s2 Maximale Beschleunigung Maximale Verfahrgeschwindigkeit 600mm/s Maximale Extrudertemperatur 2800C...
- Seite 12 FLASHFORGE Élashforge Folgen Sie uns Zhejiang Flashforge 3D Technology Co., Ltd. Adresse: 3rd Floor, Building 2, No. 8 South Daxing Street, Tangxia Town, Dongguan City, Guangdong Province Service Hotline: +86 579 82273989 support@flashforge.com...
