Flashforge Adventurer 5M Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Flashforge Anleitungen
  4. 3D-Drucker
  5. Adventurer 5M
  6. Kurzanleitung
Flashforge Adventurer 5M Kurzanleitung

Flashforge Adventurer 5M Kurzanleitung

Vorschau ausblenden Andere Handbücher für Adventurer 5M:

Werbung

Quicklinks

Diese Anleitung herunterladen
Kurzanleitung
1. Bitte verwenden Sie diese Anleitung für die erstmalige
WARNUNG
Einrichtung des Druckers.
2. Achtung! Vermeiden Sie während des Betriebs den
Kontakt mit der Heizdüse.
3. Bewegliche Teile im Drucker können Verletzungen
verursachen. Tragen Sie während des Betriebs keine
Handschuhe oder andere Gegenstände, die sich verfangen
könnten.
Sicherheitshinweis

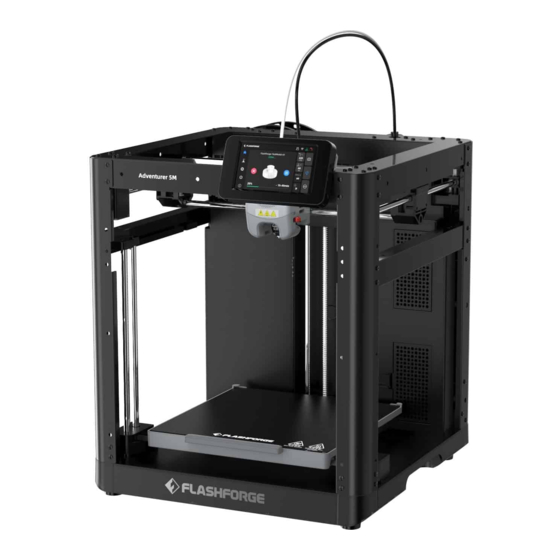

Adventurer 5M
Schalten Sie den Drucker nicht ein, bevor die Installation
abgeschlossen ist.

Werbung

loading

Verwandte Anleitungen für Flashforge Adventurer 5M

Inhaltszusammenfassung für Flashforge Adventurer 5M

  • Seite 1 Kurzanleitung Adventurer 5M 1. Bitte verwenden Sie diese Anleitung für die erstmalige WARNUNG Einrichtung des Druckers. 2. Achtung! Vermeiden Sie während des Betriebs den Kontakt mit der Heizdüse. 3. Bewegliche Teile im Drucker können Verletzungen verursachen. Tragen Sie während des Betriebs keine Handschuhe oder andere Gegenstände, die sich verfangen...
  • Seite 3 Anleitung zum Auspacken 1. Öffnen Sie den Karton. 2. Entfernen Sie die obere Schaumstoffverpackung , die Kurzanleitung und die After-Sales-Service- Karte. 3. Nehmen Sie die Maschine aus dem Karton 4. Nehmen Sie das Filament, das Netzkabel heraus, platzieren Sie sie auf einer ebenen und die Zubehör Box aus der Schaumstoff Arbeitsfläche und entfernen Sie die Verpackung.
  • Seite 4 5. Den Kammerschaumstoff in Pfeilrichtung bewegen. 6. Entfernen Sie den Schaumstoff.
  • Seite 5 Packliste Netzkabel After-Sales- 3D-Drucker Filament Service-Karte Touchscreen Kurzanleitung Spulenhalter Fett (mit 2 Schrauben) Klebstoff Seitenschneider Schraubendreher Düsenreinigungswerkzeug Innensechskantschlüssel...
  • Seite 6 Druckerkomponenten 1. Extruder 2. Touchscreen 3. Druck Plattform 4. USB-Anschluss 5. Schraubenlöcher für Spulenhalter 6. Filament-Detektor 7. Ethernet-Eingang 8. Netzschalter 9. Stromversorgung Anschlussbuchse...
  • Seite 7 Spulenhalterung installieren 1. Entnehmen Sie die beiden Schrauben und den Spulenhalter aus dem Zubehör Karton. 2. Befestigen Sie den Spulenhalter mit den beiden Schrauben an der im Bild gezeigten Position. (Hinweis: Bitte ziehen Sie sie mit einem 2,0 mm Inbusschlüssel fest.)
  • Seite 8 3. Führen Sie das PTFE Filamentführungsrohr in den Extruder ein. 4. Führen Sie das andere Ende des PTFE Filamentführungsrohrs in den Filament-Detektor ein.
  • Seite 9 Bildschirm installieren Vor der Installation bitte das Klebeband des Bildschirmkabels entfernen. Ziehen Hinweis Sie es vorsichtig ab, um das Kabel nicht zu beschädigen. 1. Wie im Bild gezeigt, stecken Sie das Bildschirm Flachbandkabel in den Steckplatz am Bildschirm ein. a. Heben Sie den Verschluss am Steckplatz des Bildschirms an die angezeigte Position (Abb. ①), und stecken Sie dann das Bildschirm Flachbandkabel in den Steckverbinder.
  • Seite 10 2. Stecken Sie die Vierregelungshaken auf der Rückseite des Bildschirms in den Schlitz des Druckers und schieben Sie den Bildschirm gemäß der Pfeilrichtung, um ihn zu verriegeln. Druck Plattform entsperren Hinweis Bitte stellen Sie sicher, dass die Druck Plattform sauber ist. Verwenden Sie einen 2,0 mm Inbusschlüssel, um die vier Schrauben zu entfernen, die die Platform fixieren (wie durch den Pfeil angezeigt).
  • Seite 11 Erster Druck * Das Schnittstellenlayout kann sich bei einem Firmware-Upgrade ändern. 1. Schalten Sie den Drucker ein, betätigen Sie den Netzschalter und warten Sie auf die Anzeige des Bildschirms. Netzschalter 2. Folgen Sie der Anleitung auf dem Bildschirm und wählen Sie die Sprache aus.
  • Seite 12 4. Filament gemäß der Bildschirmanzeige laden: a. Schneiden Sie den gebogenen Teil des Filamentendes ab. b. Hängen Sie das Filament am Spulenhalter ein. Führen Sie es durch den Filament-Detektor bis es am anderen Ende des PTFE Filament Führungsrohrs sichtbar ist. Drücken Sie es vorwärts zum Einzugswalzen, bis es nicht weitergeht.
  • Seite 13 C3. Die Zuführung beginnt nach dem Aufheizen. Erfolgreiches Extrudieren des Filaments aus der Düse zeigt erfolgreiches Laden an. Bestätigen Sie abschließend, dass das PTFE Filament Führungsrohr ordnungsgemäß eingesetzt ist. Hinweis Wenn kein Filament exrudiert wird, führen Sie das Filament manuell in den Einlass ein und klicken Sie auf [Zurück], um es erneut zu versuchen.
  • Seite 14 Parameter Maschinenname Adventurer 5M Anzahl der Extruder Druckgenauigkeit ±0.1mm [basierend auf 100mm Würfeln getestet] Positionsgenauigkeit X/Y-axis: 0.0125mm, Z-axis: 0.0025mm Schichtdicke 0.1-0.4mm Bauraum 220 x 220 x 220mm Düsendurchmesser 0.4mm Standard [0.6/0.8/0.25mm optional] Druckgeschwindigkeit 10-300mm/s Maximale Beschleunigung 20000mm/s² Maximale Verfahrgeschwindigkeit 600mm/s Maximale Extrudertemperatur 280℃...
  • Seite 16 Folgen Sie uns Adresse: 3rd Floor, Building 2, No. 8 South Daxing Street, Tangxia Town, Dongguan City, Guangdong Province Service-Hotline: +86 579 82273989 support@flashforge.com...
