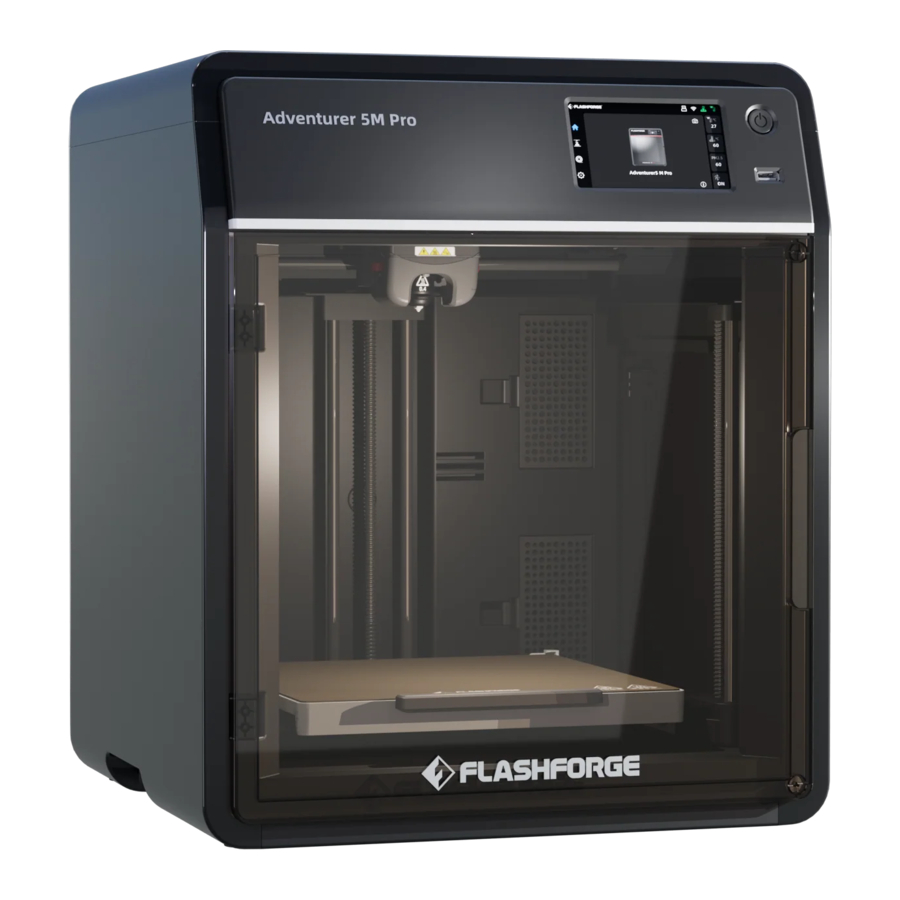

Flashforge Adventurer 5M Pro Handbuch

Geräteübersicht

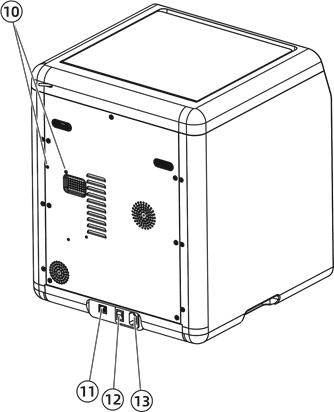

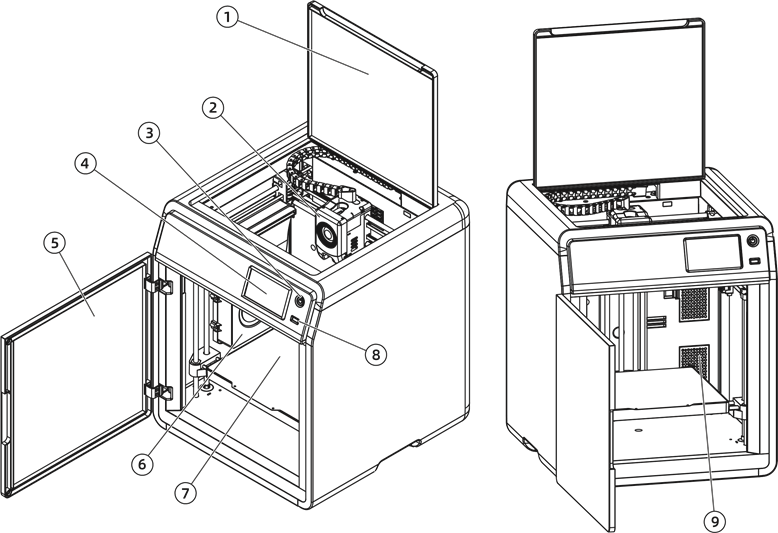

Druckerkomponenten

1. Obere Abdeckung
2. Extruder
3. Einschalttaste
4. Touchscreen
5. Vordertür
6. Zusatzlüfter
7. Bauplatte
8. USB-Anschluss
9. Luftfilter
10. Schraubenlöcher für Spulenhalter
11. Ethernet-Eingang
12. Netzschalter
13. Netzbuchse

Druckerparameter

Gerätename	Adventurer 5M Pro
Extruder-Anzahl	1
Druckpräzision	±0,2 mm [getestet mit 100-mm-Würfeln]
Positionierungsgenauigkeit	X/Y-Achse: 0,0125 mm; Z-Achse: 0,0025 mm
Schichtdicke	0,1-0,4 mm
Bauvolumen	220 x 220 x 220 mm
Düsendurchmesser	0,4 mm [Standard]; 0,6/0,8/0,25 mm [optional]
Druckgeschwindigkeit	10-300 mm/s
Max. Beschleunigung	20000 mm/s²
Max. Verfahrgeschwindigkeit	600 mm/s
Max. Extrudertemperatur	280℃
Unterstütztes Filament	*PLA/*PETG/*TPU [0,4 mm Düse] ASA/ABS PLA-CF/PETG-CF [0,6/0,8 mm Düse] Hinweis: Mit * gekennzeichnete Materialien werden zum Drucken empfohlen.
Stromversorgung	Input: AC 100~240V, 50/60Hz, 350W
Gerätegröße	380 x 400 x 453 mm [ohne Spulenhalter]
Nettogewicht	14,6 kg
Konnektivität	USB/Wi-Fi/Ethernet
Betriebstemperatur	15-30℃
Kompatibles Betriebssystem	Windows 7/8/10/11; Linux: Unterstützt Version Ubuntu 20.04 oder neuer; Mac OS: Unterstützt Version 10.9 oder neuer.
Kompatible Slicing-Software	FlashPrint 5 / Orca / Prusa / Cura
Max. Plattformtemperatur	110℃
Nivellierungsmethode	Automatische Nivellierung per Mausklick
Filament-Ende-Erinnerung	√
Wiederherstellung nach Stromausfall	√
Intelligenter Touchscreen	4,3 Zoll
Remote-Videoüberwachung	√
Zeitraffer-Video	√
Luftfilterung	Interne Zirkulation + externe Zirkulation [HEPA + Aktivkohle]
Bauplatte	PEI-Federstahlplatte
Automatische Abschaltung	√

Ersteinrichtung

Auspacken

Sicherheitshinweis: Schalten Sie den Drucker erst ein, wenn die Installation abgeschlossen ist.

1. Öffnen Sie den Karton.

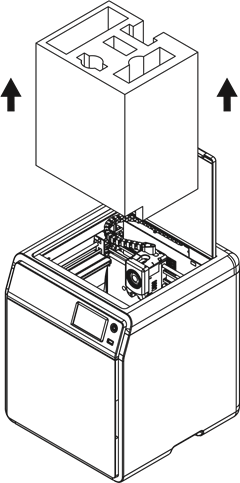

2. Entfernen Sie die obere Schaumstoffverpackung, die Kurzanleitung und die Kundendienstkarte.


3. Nehmen Sie das Gerät heraus, stellen Sie es auf eine ebene Arbeitsfläche und entfernen Sie die Verpackungsbeutel und Bänder.

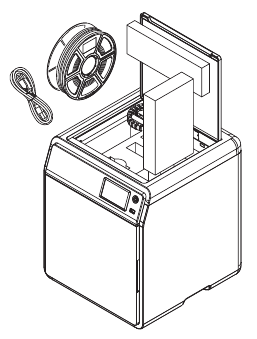

4. Öffnen Sie die obere Abdeckung und entfernen Sie den oberen Schutzschaum.


5. Entfernen Sie das Filament, das Netzkabel und die Zubehörbox aus dem Schutzschaum der Kammer. Entfernen Sie den inneren Schutzschaum vom Extruder.

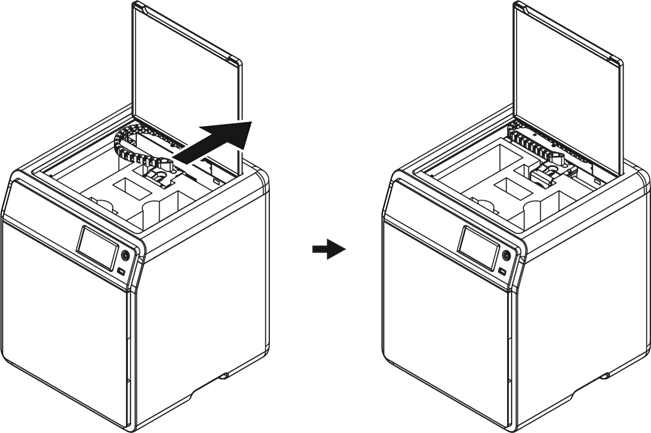

6. Bewegen Sie den Extruder und die Kette in Pfeilrichtung.


7. Entfernen Sie den Schaumstoff.

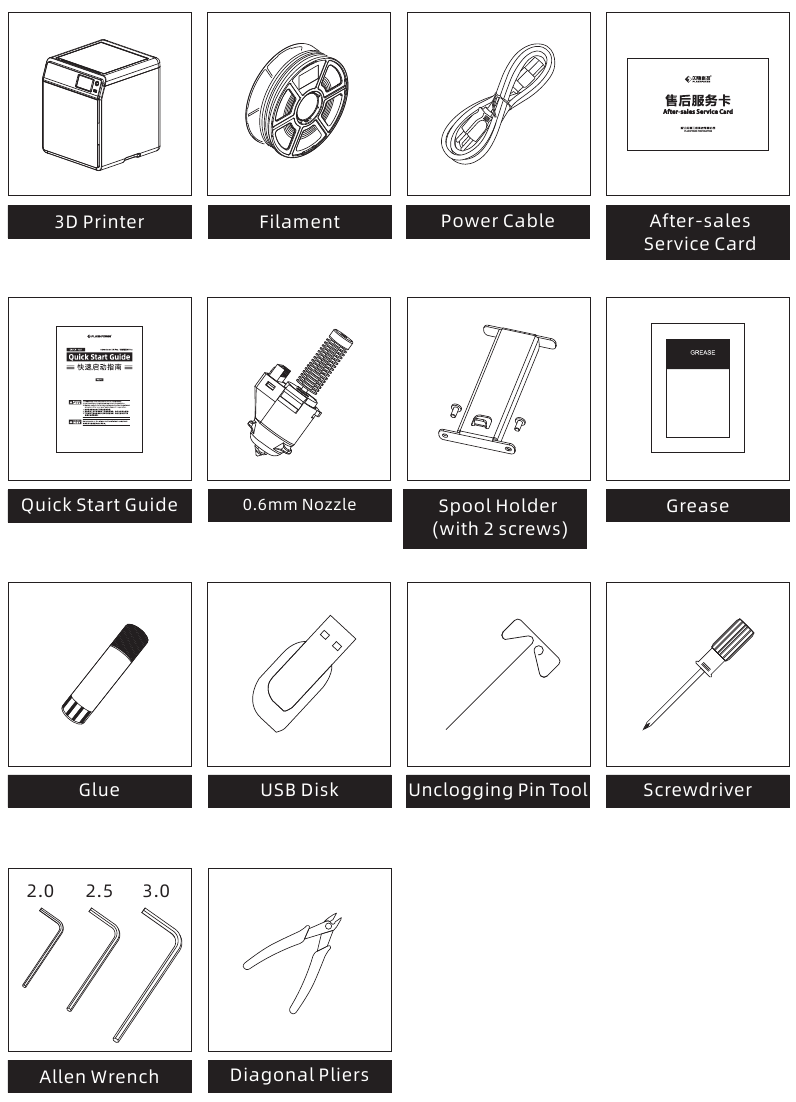

Packliste

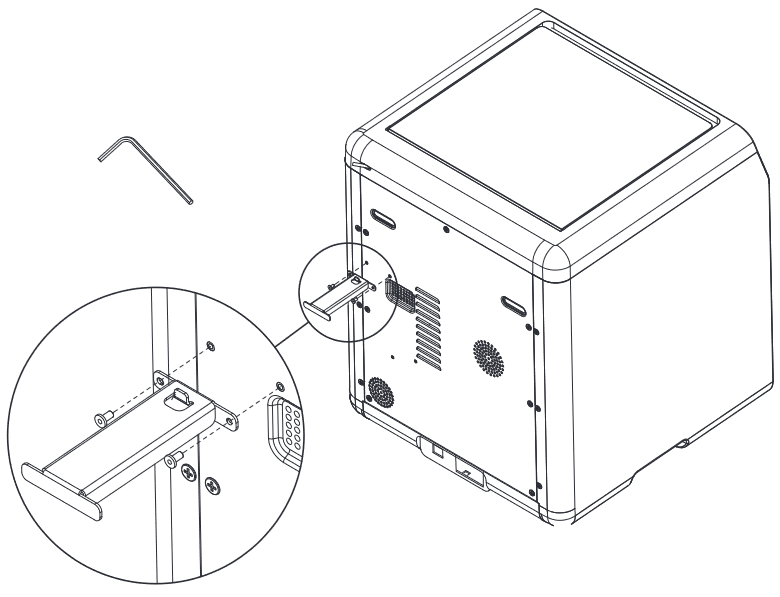

Anbringen des Spulenhalters

1. Nehmen Sie die beiden Schrauben und den Spulenhalter aus der Zubehörbox.

2. Installieren Sie den Spulenhalter an der in der Abbildung gezeigten Position mit den beiden Schrauben. (Hinweis: Bitte ziehen Sie diese mit einem 2,0-mm-Innensechskantschlüssel fest.)


Entriegeln der Bauplatte

Hinweis
Bitte stellen Sie sicher, dass die Plattform gereinigt wurde!

Bitte verwenden Sie einen 2,0-mm-Innensechskantschlüssel, um die vier Schrauben zu entfernen, die die Bauplatte arretieren (wie durch den Pfeil angezeigt).

Erster Druck

* Das Layout der Benutzeroberfläche kann sich bei einem Firmware-Upgrade ändern.

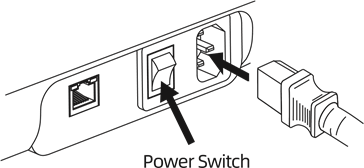

1. Schließen Sie das Gerät an die Stromversorgung an, schalten Sie den Netzschalter ein und drücken Sie die Einschalttaste, um den Bildschirm einzuschalten.



2. Folgen Sie der Anleitung auf dem Bildschirm und wählen Sie die Sprache aus.

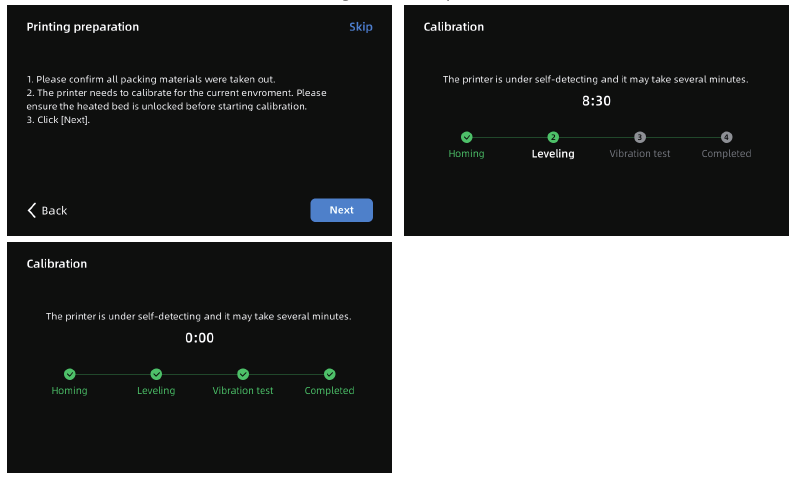

3. Klicken Sie gemäß den Bildschirmanweisungen auf [Next] (Weiter) und das Gerät führt die erste Kalibrierung durch. Vibrationen und Geräusche während der Kalibrierung sind normal.
   (Hinweis: Bitte stellen Sie das Gerät auf eine stabile Oberfläche und bewegen Sie es nicht während der Kalibrierung.)

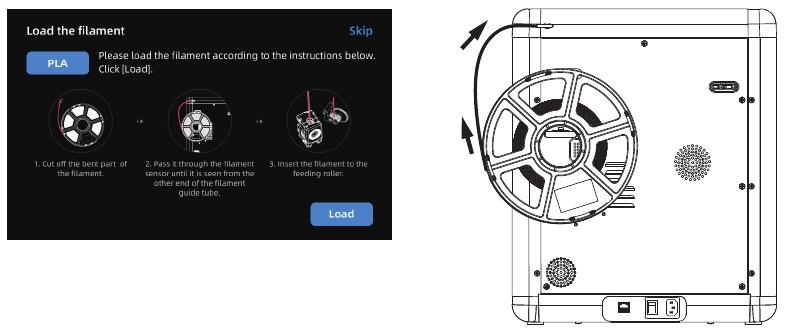

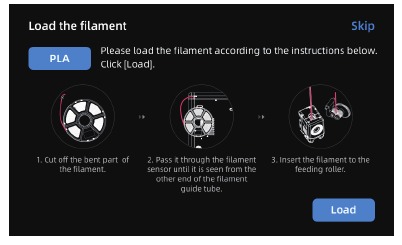

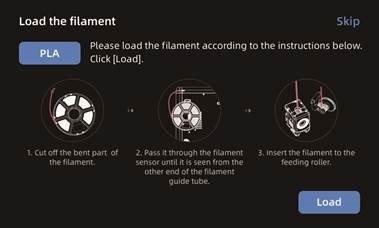

4. Laden Sie das Filament gemäß der Startanleitung auf dem Bildschirm:


1. Schneiden Sie das gebogene Ende des Filaments ab.


2. Hängen Sie das Filament auf den Spulenhalter. Führen Sie es durch den Filamentsensor, bis es am anderen Ende des Filamentführungsrohrs sichtbar ist. Schieben Sie es zum Vorschubrad, bis es nicht mehr weitergeht. (*Bitte verwenden Sie für den ersten Druck bei der Ersteinrichtung PLA-Filament).

3. 1. Klicken Sie auf [Load] (Laden) und wählen Sie [PLA] für den ersten Druck.

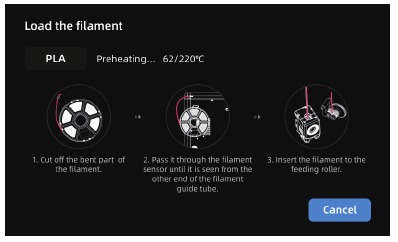

   2. Warten Sie, bis sich der Extruder aufgeheizt hat.

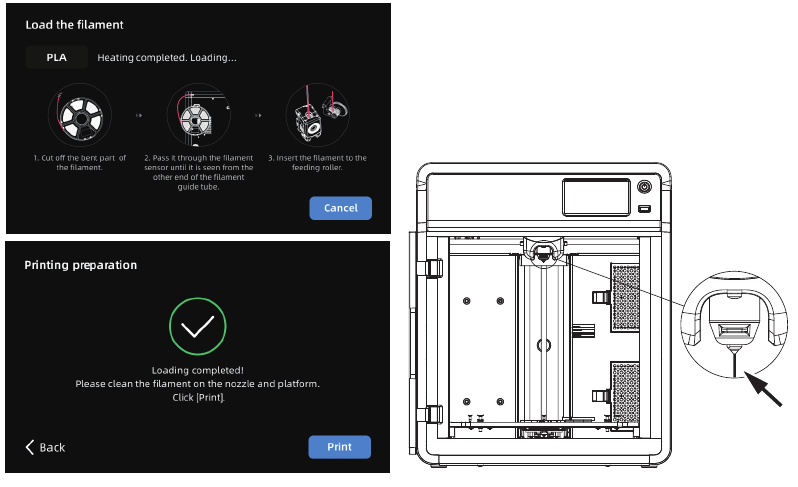

   3. Nach dem Aufheizen beginnt die Zufuhr. Erfolgreiches Extrudieren des Filaments aus der Düse zeigt ein erfolgreiches Laden an. Bestätigen Sie abschließend, dass das Filamentführungsrohr richtig eingesetzt ist.
      Hinweis
      Wenn kein Filament extrudiert wird, führen Sie das Filament manuell in den Einlass ein und klicken Sie auf [Back] (Zurück), um es erneut zu versuchen. Spüren Sie die Filamentbewegung, bis es extrudiert wird.


5. Bitte entfernen Sie die Filamentreste an der Düse und auf der Plattform. Benutzer müssen Klebstoff auf die Plattform auftragen, um die Haftung für den ersten Druck zu verbessern.

6. Klicken Sie auf [Print] (Drucken) und das Gerät beginnt mit dem Drucken der integrierten Datei (für PLA-Material konfiguriert).


Software-Einführung & Installation

Anleitung zur Slicing-Software für die Adventurer 5M Serie
Hinweis
Bevor Sie diese Kurzanleitung lesen, stellen Sie bitte sicher, dass Sie die Schnellstartanleitung gelesen und den ersten Druck abgeschlossen haben.
Vor dem Drucken von 3D-Modelldateien müssen Sie die Slicing-Voreinstellungen für den entsprechenden Drucker konfigurieren.
Empfohlene Slicing-Software: OrcaSlicer / FlashPrint 5

Schritte vor dem Drucken:

1. 3D-Datei (STEP/STL/OBJ) besorgen
2. Slicing-Software herunterladen und installieren
3. Slicing-Software verwenden, um die Datei in das maschinenlesbare Format zu konvertieren
4. Die geslicte Datei über einen USB-Stick oder eine Netzwerkübertragung zum Drucker zum Drucken importieren

Open-Source-Slicing-Software
OrcaSlicer
Diese Slicing-Software, die von der Open-Source-Community entwickelt wurde, bietet offenere Konfigurationsoptionen. Erfahrenen Benutzern wird die Verwendung dieser Slicing-Software empfohlen.

Download- und Installationsanweisungen

1. Laden Sie die neueste Slicing-Software von der offiziellen Website herunter: https://github.com/SoftFever/OrcaSlicer/releases.
2. Suchen Sie das OrcaSlicer-Softwarepaket auf dem USB-Stick und installieren Sie die Version, die zu Ihrem System passt.

Hinweis
Dateien können projektweise importiert werden, wobei jedes Mal, wenn Sie sie öffnen, auf die Projektdatei geklickt werden muss. Alternativ können Konfigurationen importiert werden, wodurch dies nicht jedes Mal erforderlich ist, aber dies ist möglicherweise nicht mit höheren Softwareversionen kompatibel.

OrcaSlicer verwenden (Projektdateien importieren)
* Die Schritte werden für einen Maschinentyp veranschaulicht.

1. Öffnen Sie den installierten OrcaSlicer.


2. Klicken Sie auf [Open Project] (Projekt öffnen).


3. Das Profil sollte im .3mf-Format vorliegen. Sie finden die entsprechende Datei auf dem USB-Stick. Ziehen Sie sie direkt in OrcaSlicer, oder öffnen Sie sie direkt (wenn der Drucker nicht mit einem USB-Stick konfiguriert ist, laden Sie das entsprechende Profil bitte von der offiziellen Flashforge-Website herunter).

4. Nach dem Importieren des Profils zeigt die Softwareoberfläche den entsprechenden Drucker an, und Sie können das gewünschte Druckmaterial auswählen.


5. Wählen Sie die zu druckende Modelldatei aus. Sie können sie direkt in die Software ziehen oder auf [File] (Datei) - [Import] (Importieren) klicken, um die Modelldatei (STL/STEP/OBJ/3MF, etc.) zu importieren.


6. Klicken Sie auf [Slice all] (Alles slicen). Sobald das Slicen abgeschlossen ist, klicken Sie auf [Export G-code file] (G-Code-Datei exportieren), speichern Sie die Datei auf einem USB-Stick und legen Sie sie dann zum Drucken in den Drucker ein.


OrcaSlicer verwenden (Konfigurationen importieren)
* Die Schritte werden für einen Maschinentyp veranschaulicht.

1. Öffnen Sie den installierten OrcaSlicer.


2. Klicken Sie auf [File] (Datei) - [Import] (Importieren) - [Import Configs...] (Konfigurationen importieren...).


3. Die Konfigurationsdatei sollte im .json-Format vorliegen. Sie finden die entsprechenden Dateien auf dem USB-Stick, wählen alle aus und öffnen sie (wenn der Drucker nicht mit einem USB-Stick konfiguriert ist, laden Sie die entsprechenden Konfigurationsdateien bitte von der offiziellen Flashforge-Website herunter).

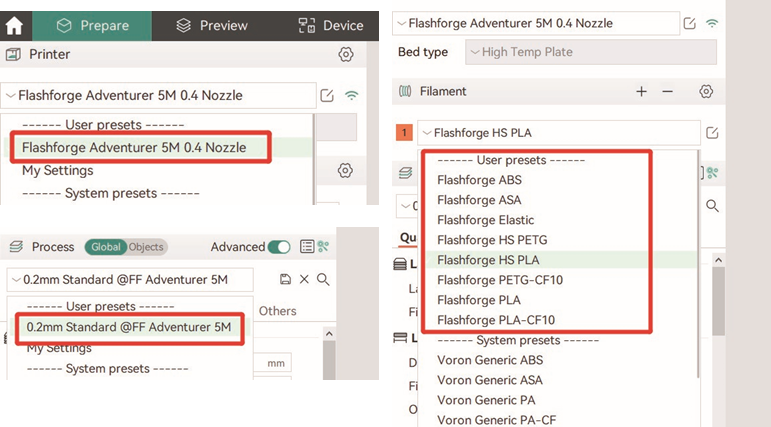

4. Nach dem Import werden der entsprechende Drucker, die verfügbaren Filamente und die empfohlenen Parameter angezeigt.

5. Wählen Sie die zu druckende Modelldatei aus. Sie können sie direkt in die Software ziehen oder auf [File] (Datei) - [Import] (Importieren) klicken, um die Modelldatei (STL/STEP/OBJ/3MF, etc.) zu importieren.

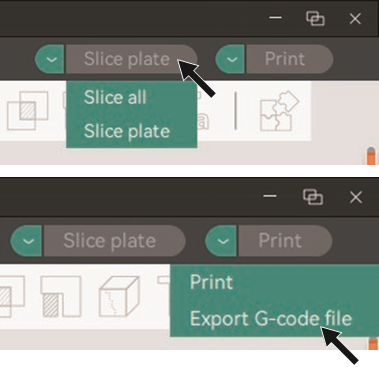

6. Klicken Sie auf [Slice all] (Alles slicen). Sobald das Slicen abgeschlossen ist, klicken Sie auf [Export G-code file] (G-Code-Datei exportieren), speichern Sie die Datei auf einem USB-Stick und legen Sie sie dann zum Drucken in den Drucker ein.


Flashforges offizielle Slicing-Software - FlashPrint 5
* Die Schritte werden für einen Maschinentyp veranschaulicht.
FlashPrint 5 ist keine Open-Source-Software. Sie ist benutzerfreundlich und eignet sich für Benutzer ohne 3D-Druckerfahrung oder solche, die keine Parameteranpassungen benötigen.

Download-Anweisungen

1. Laden Sie die neueste Slicing-Software von der offiziellen Website herunter: https://www.flashforge.com/download-center.
2. Suchen Sie das FlashPrint 5-Softwarepaket auf dem USB-Stick und installieren Sie die Version, die zu Ihrem System passt.

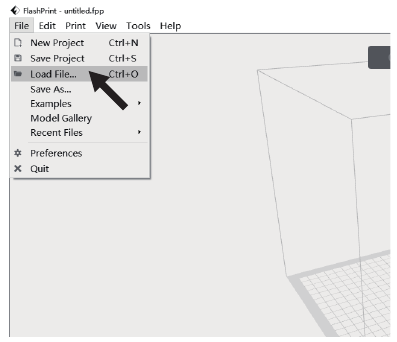

1. Nach der Installation der Slicing-Software importieren Sie die Modelldatei.

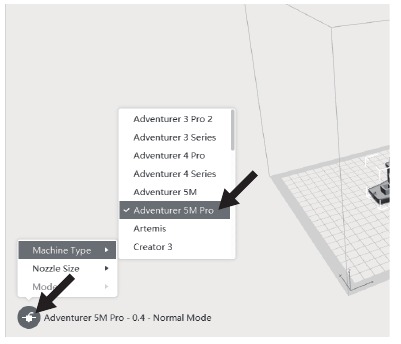

2. Wählen Sie den entsprechenden Druckertyp.


3. Klicken Sie auf [Start Slicing] (Slicen starten).


4. Nach Abschluss des Slicens speichern Sie die Datei auf einem USB-Stick zum Drucken.


Hinweis
Die in FlashPrint 5 verfügbaren Slicing-Profile wurden basierend auf umfangreichen Tests mit verschiedenen Filamenttypen konfiguriert. Wir empfehlen, die in den Profilen angegebenen empfohlenen Temperatureinstellungen zu verwenden. Wenn Sie der Meinung sind, dass ein bestimmtes Filament eine andere Temperatur erfordert, können Sie geringfügige Anpassungen vornehmen und kleinere Objekte bei der eingestellten Temperatur zum Testen drucken, um einen reibungslosen Betrieb zu gewährleisten.

Drucken

Filament laden und wechseln

Filament laden

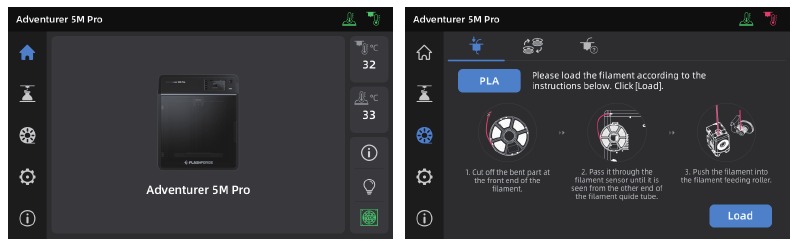

Klicken Sie auf [ ], um die Filamentladeoberfläche aufzurufen und den Anweisungen auf dem Bildschirm zu folgen, um das Laden des Filaments abzuschließen.

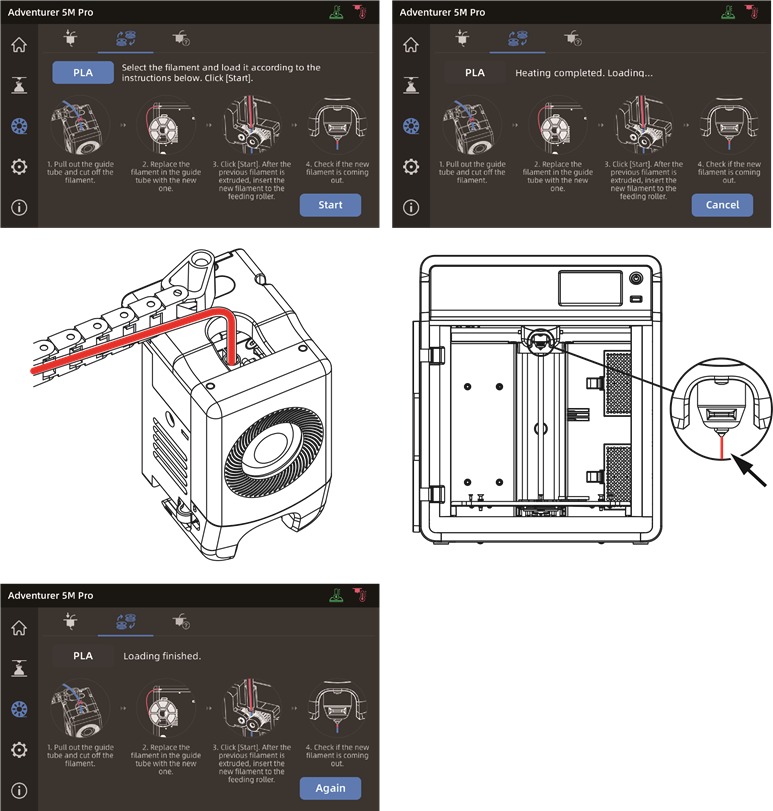

Filament wechseln

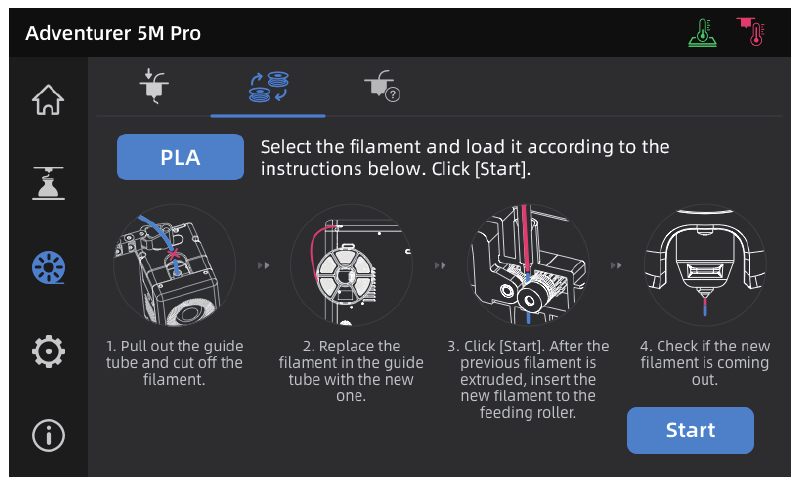

1. Klicken Sie auf [] - [ ], und folgen Sie den Anweisungen auf dem Bildschirm, um den Filamentwechsel abzuschließen.

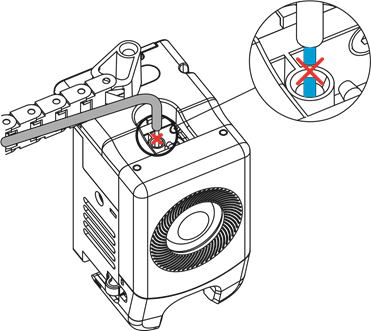

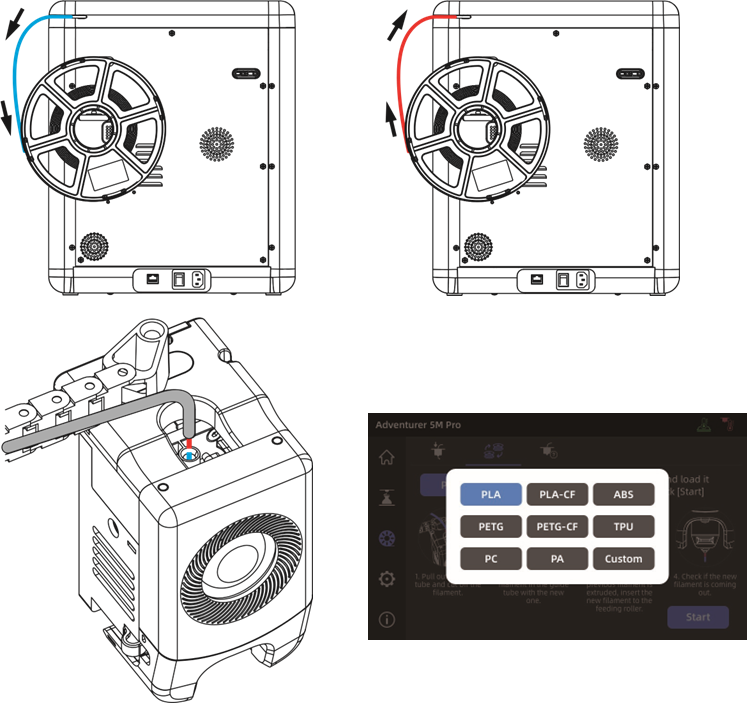

2. Ziehen Sie das Filamentführungsrohr wie abgebildet heraus und schneiden Sie das Filament ab.

3. Ziehen Sie das abgeschnittene Filament heraus und führen Sie das neue Filament in das Filamentführungsrohr ein. Wenn der Materialtyp geändert wird, klicken Sie auf [PLA], um den entsprechenden Materialtyp auszuwählen.

4. Klicken Sie auf [Start] (Starten), warten Sie, bis sich der Extruder aufgeheizt hat, und die Filamentzufuhr beginnt. Wenn Sie sehen, dass das vorherige Filament extrudiert wird, führen Sie das neue Filament ein und beobachten Sie dessen Fluss und die Extrusion. Wenn das neue Filament reibungslos aus der Düse austritt, ist der Filamentwechsel erfolgreich. Falls nicht, halten Sie das Filament von Hand, führen Sie es in den Einlass ein und klicken Sie auf [Again] (Wiederholen), um es erneut zu versuchen. Spüren Sie die Filamentbewegung, bis es extrudiert wird. Nach erfolgreichem Laden führen Sie das Filamentführungsrohr in den Einlass ein.


Hinweis

1. Wenn die vorherige Filamentrolle vollständig aufgebraucht ist und sich kein Filament im Führungsrohr befindet, können Sie direkt mit dem Ladevorgang fortfahren.
2. Beim Filamentwechsel versuchen Sie, das alte Filament mit dem neuen Filament zu entfernen.
3. Sie können auf [ ], um die Düsen-Nutzungsanleitung auf dem Bildschirm anzuzeigen.

Netzwerkverbindung

Klicken Sie auf [ ] - [ ], um die Netzwerkverbindungsoberfläche aufzurufen.

Kabellose Netzwerkverbindung

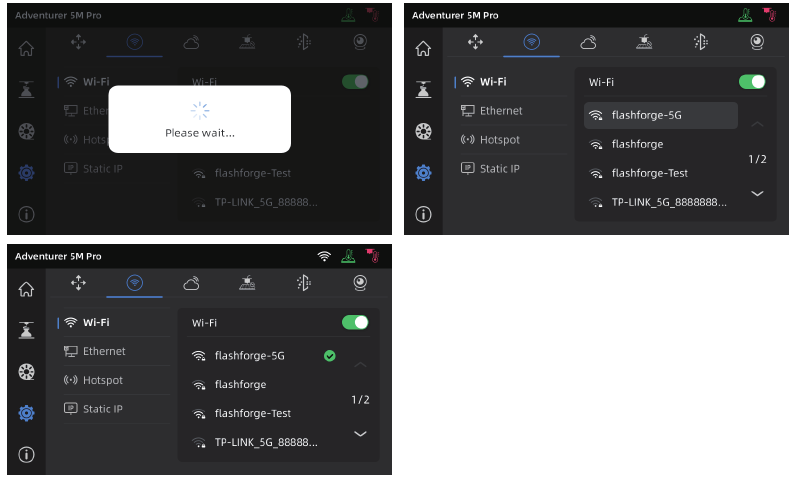

Schalten Sie den WLAN-Schalter ein und tippen Sie, um sich mit dem entsprechenden drahtlosen Netzwerk zu verbinden. Sobald die Verbindung erfolgreich hergestellt wurde, wird das Netzwerk markiert und ein [ ] Symbol wird oben rechts auf dem Bildschirm angezeigt.

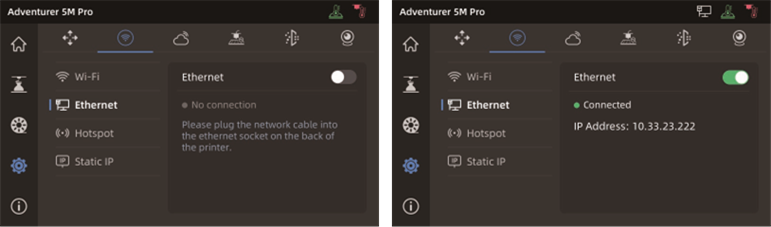

Kabelgebundene Netzwerkverbindung

1. Wählen Sie [Ethernet] (Ethernet) und stecken Sie das Netzwerkkabel gemäß den Anweisungen auf dem Bildschirm in den Ethernet-Anschluss auf der Rückseite des Druckers.
2. Nach erfolgreicher Verbindung wird [Connected] (Verbunden) angezeigt, und ein [] Symbol wird oben rechts auf dem Bildschirm angezeigt.


Druckmethoden

Drucken über USB
Der Drucker unterstützt das Drucken über USB. Speichern Sie die geschnittene Datei auf einem USB-Stick, stecken Sie ihn in den Drucker und wählen Sie die entsprechende Datei aus, um den Druck zu starten.

Drucken über WLAN-Übertragung

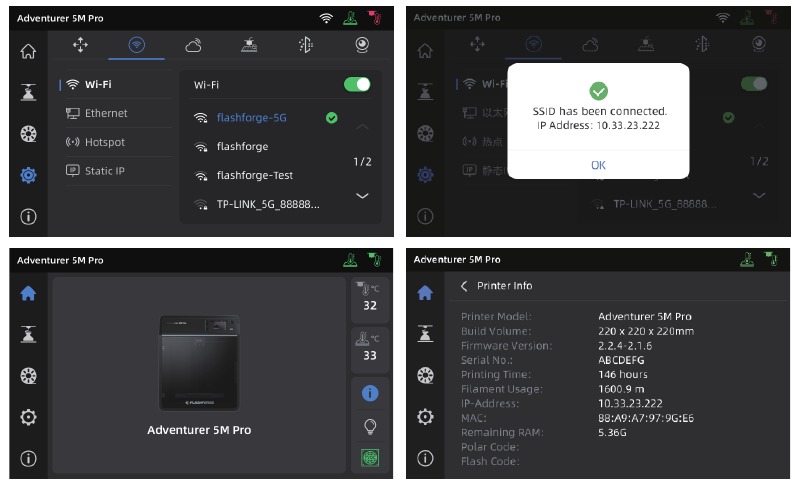

Nachdem der Drucker erfolgreich mit dem Netzwerk verbunden wurde, öffnen Sie FlashPrint 5. Nach Abschluss des Slicings klicken Sie im Menü auf [Print] (Drucken) und wählen den Adventurer 5M Pro als zu verbindende Maschine aus. Sie können ihn durch Eingabe der IP-Adresse oder durch automatisches Scannen mit dem Drucker verbinden.

Hinweis
Der Drucker und der Computer müssen mit demselben Netzwerk verbunden sein.

Die IP-Adresse kann durch langes Drücken auf das verbundene Netzwerk oder in der Schnittstelle "Printer Info" (Druckerinformationen) durch Klicken auf [ ] - [ ].

Drucken über die Cloud
Drucken über FlashCloud

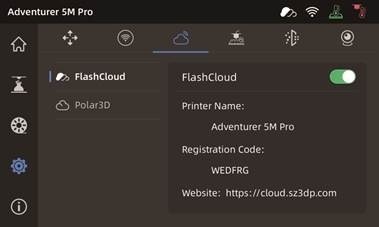

1. Klicken Sie auf [ ] - [ ], schalten Sie den FlashCloud-Schalter ein und sehen Sie sich den Registrierungscode an.

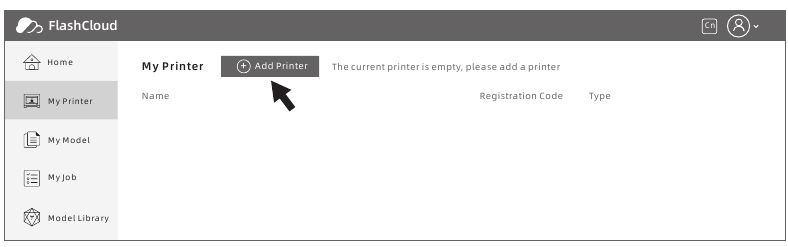

2. Öffnen Sie die FlashCloud-Website und registrieren Sie ein Konto. Nach der E-Mail-Aktivierung können Sie sich anmelden und die Dienste nutzen. FlashCloud: https://cloud.sz3dp.com/
3. Klicken Sie auf [My Printer] (Meine Drucker) - [Add Printer] (Drucker hinzufügen). Geben Sie auf der Seite „Drucker hinzufügen“ den Registrierungscode (Cloud-Registrierungscode) ein und benennen Sie den Drucker. Nach dem Klicken auf [OK] (OK) erscheinen die Informationen auf der FlashCloud-Oberfläche des Druckers.

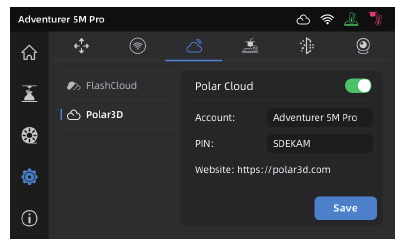

Drucken über Polar Cloud
Öffnen Sie die Polar Cloud-Website und registrieren Sie ein Konto.
Polar Cloud: https://polar3d.com
Hinweis: Der Polar Cloud-Dienst ist möglicherweise außerhalb der Vereinigten Staaten nicht verfügbar.

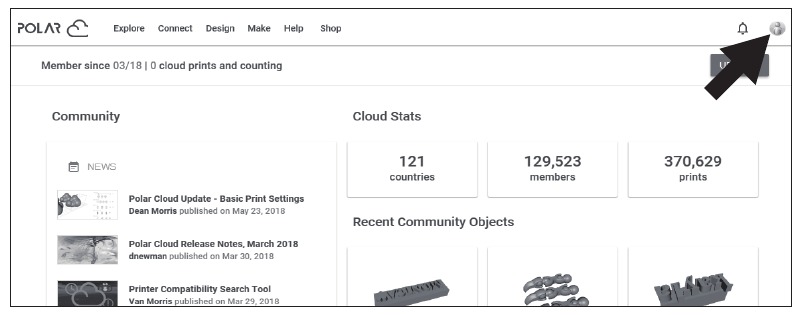

Nach dem Einloggen klicken Sie auf das Symbol in der oberen rechten Ecke, klicken auf [Settings] (Einstellungen) und klicken im Menü auf [PIN Code] (PIN-Code), um den PIN-Code zu finden.

Nachdem der Adventurer 5M Pro mit dem Netzwerk verbunden ist, schalten Sie einfach den Polar Cloud-Schalter ein und geben Sie Ihr Konto und Ihren PIN-Code ein.

Kameraverbindung

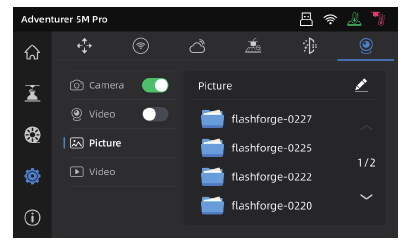

1. Klicken Sie auf [ ] - [ ], um den Kameraschalter einzuschalten.

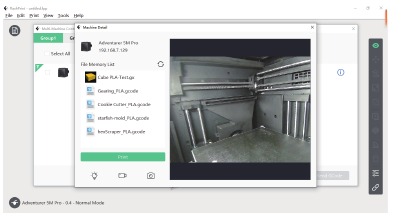

2. Nachdem der Drucker mit FlashPrint 5 verbunden ist, können Sie Echtzeitbilder über FlashPrint 5 - [Multi-Machine Control] (Mehrfachmaschinensteuerung) anzeigen.


3. Schalten Sie den Videoschalter ein, und Videodateien werden nach dem Druck des Modells generiert. Sie können diese zum Ansehen auf einen USB-Stick exportieren.


Modellentfernung nach dem Druck

Hinweis
Wenn der Druck abgeschlossen ist, können Düse und Bauplatte noch eine hohe Temperatur haben. Es wird empfohlen, sie vor dem Entfernen des Modells abkühlen zu lassen.

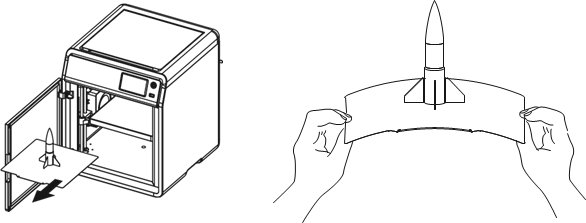

Nach Abschluss des Drucks nehmen Sie die flexible Stahlplatte direkt heraus und biegen die Plattform, um das Modell zu entfernen. Stellen Sie sicher, dass sich vor dem nächsten Druck keine Filamentreste auf der Plattform befinden.

Tipps zur Modellentfernung:

1. Bitte nehmen Sie die Bauplatte zum Entfernen des Modells aus dem Drucker, um zu verhindern, dass sich Modellreste im Drucker ansammeln. Es wird empfohlen, den Bauraum sauber zu halten.
2. Bei Modellen, die mit TPU oder anderen flexiblen Materialien gedruckt wurden, wird empfohlen, einen Schaber zur Entfernung zu verwenden, um sicherzustellen, dass Sie das flexible Modell ohne Beschädigung von der Bauplatte entfernen können.

Einführung in Hilfsfunktionen

Hinweis
Das Interface-Layout kann sich bei einem Firmware-Upgrade ändern.

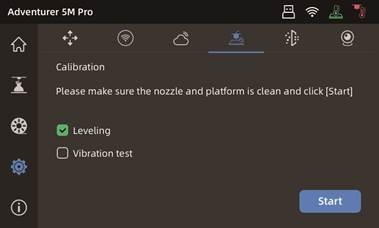

Nivellierung und Kalibrierung

Beim ersten Start wird eine Gerätekalibrierung durchgeführt. Bei nachfolgender Verwendung wählen Sie je nach Bedarf Nivellierung oder Vibrationskompensation aus.

Wann Nivellierung durchgeführt werden sollte:

• Wenn Sie kontinuierlich mit PLA-Material drucken, führen Sie einmal eine automatische Nivellierung durch; es ist nicht notwendig, dies vor jedem Druck zu tun. Die Durchführung der Nivellierung kann jedoch unweigerlich die Druckerfolgsrate verbessern; beim Wechsel zwischen verschiedenen Materialien (z. B. von PLA zu ABS) führen Sie bitte vor jedem Druck eine Nivellierung durch;
• Wenn der Abstand zwischen Plattform und Düse zu groß (schlechte Haftung) oder zu gering (keine Filamentextrusion) ist, führen Sie bitte eine automatische Nivellierung durch;
• Nach dem Austausch der Bauplatte oder Düse führen Sie bitte eine automatische Nivellierung durch.

Wann Vibrationskompensation durchgeführt werden sollte:

• Wenn auf 3D-Drucken deutliche Geisterbilder und Klingeln sichtbar sind;
• Nachdem die Spannung des Synchronriemens eingestellt wurde;
• Wenn der Drucker längere Zeit nicht benutzt wurde und nun neu gestartet wird.

Anweisungen:
Klicken Sie auf [ ] - [ ], um die Nivellierungs- und Kalibrierungsoberfläche aufzurufen. Wählen Sie [Leveling] (Nivellierung) oder [Vibration test] (Vibrationstest), klicken Sie auf [Start] (Starten), und der Drucker führt automatisch den entsprechenden Vorgang aus. (Hinweis: Stellen Sie vor der Kalibrierung sicher, dass sich keine Fremdkörper auf der Plattform oder an der Düsenspitze befinden.)

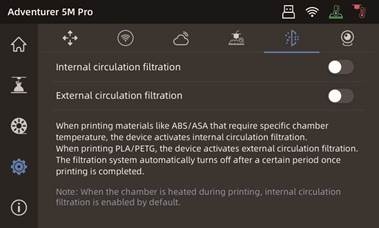

Luftfiltration

Der Drucker verfügt über interne und externe Umluftfiltrationsmechanismen für verschiedene Materialien.
Während des Drucks kann der Drucker basierend auf dem erkannten Druckmaterial automatisch zwischen interner Umluftfiltration oder externer Umluftfiltration wählen. (Hinweis: Aus Slicing-Software von Drittanbietern exportierte Dateien können nicht automatisch erkannt werden und erfordern eine manuelle Auswahl.)

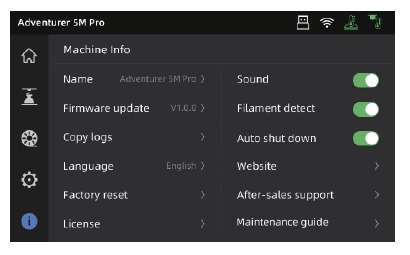

Weitere Funktionseinstellungen

In der Informationsschnittstelle können Sie Ton, Filamenterkennung und automatische Abschaltung aktivieren oder deaktivieren und Firmware-Updates durchführen.

• Wenn [Filament detect] (Filamenterkennung) aktiviert ist, stoppt der Drucker den Druck, wenn das Filament während des Drucks ausgeht.
• Wenn [Auto shut down] (Automatische Abschaltung) aktiviert ist, schaltet sich der Drucker 30 Minuten nach Abschluss eines Druckauftrags automatisch aus.
• Wenn eine Verbindung zu einem drahtlosen Netzwerk besteht, klicken Sie auf [Firmware update] (Firmware-Update), um die aktuelle Version anzuzeigen, nach Updates zu suchen und Online-Firmware-Updates durchzuführen.

Wartung

Empfehlungen zur Verwendung der Plattformplatte

1. Pulverbeschichtete PEI-Platte erfordert Klebstoff und ist zum Drucken von PLA/PETG/PLA-CF/PETG-CF/ ABS/ASA geeignet. TPU-Druck erfordert keinen Klebstoff. Diese Platte wird mit dem Drucker geliefert.
2. PEI-Folienplatte ist zum Drucken von PLA/TPU ohne Klebstoff geeignet. Für PETG wird die Verwendung von Klebstoff empfohlen. Diese Platte kann separat erworben werden.
3. PC-Aufkleber-Plattformplatte ist zum Drucken von PC/ABS/ASA geeignet. Diese Platte kann separat erworben werden.
4. Nach dem Auftragen von Klebstoff auf die Plattformplatte kann diese mit Wasser gereinigt werden.
5. Wenn die Plattformplatte ölig wird, kann sie mit Geschirrspülmittel gereinigt werden.
6. Wenn sich die Plattformplatte nach längerem Gebrauch erheblich verformt, wird empfohlen, sie durch eine neue zu ersetzen.

Empfehlungen zur Verwendung der Düse

1. Bitte verwenden Sie eine Düse für den gleichen Materialtyp, um Verstopfungen zu vermeiden und die Lebensdauer der Düse zu verlängern, insbesondere bei faserverstärkten Materialien und PETG. Bitte vermeiden Sie es, diese mit anderen Materialien zu mischen.
2. Beim Wechsel zu einem anderen Material mit derselben Düse, wenn die Drucktemperatur des neuen Materials niedriger ist, stellen Sie die Einstellung auf eine höhere Temperatur für die Filamentextrusion ein, um altes Filament aus der Düse zu spülen.
3. Beim Wechsel zu einem anderen Material mit einer höheren Drucktemperatur laden Sie einfach das neue Filament.
4. Um Filamentrückstände in der Düse zu reinigen, können Sie mehrmaliges Filamentladen durchführen oder eventuelle Restfilamente manuell mit dem Reinigungsstift entfernen.
5. Nach dem Wechsel der Düse führen Sie bitte erneut eine Nivellierung durch.

Allgemeine Wartung

1. Bitte tragen Sie nach 200 Druckstunden Schmieröl auf die Führungsschienen auf.
2. Bitte ersetzen Sie die Filterwatte alle 300 Druckstunden oder wenn sie dunkler erscheint.
3. Bitte reinigen Sie Filamentrückstände im Geräteinneren rechtzeitig.

Fragen & Antworten

Wie man die Düse reinigt?

Methode 1: Klicken Sie auf [Load] (Laden) und heizen Sie die Düse auf die Drucktemperatur des verwendeten Filaments. Entfernen Sie nach dem Aufheizen das Filamentführungsrohr und prüfen Sie, ob das Filament verbogen oder die Filamentspitze uneben ist. Falls ja, trimmen Sie das Führungsrohr und das Filament und führen Sie sie in die Düse ein, dann klicken Sie auf [Load] (Laden) und prüfen Sie.

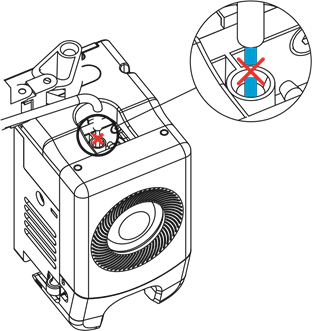

Methode 2: Wenn Methode 1 nicht funktioniert, verwenden Sie den Reinigungsstift.
Methode 3: Wenn Methode 2 nicht funktioniert, ersetzen Sie bitte die Düse.

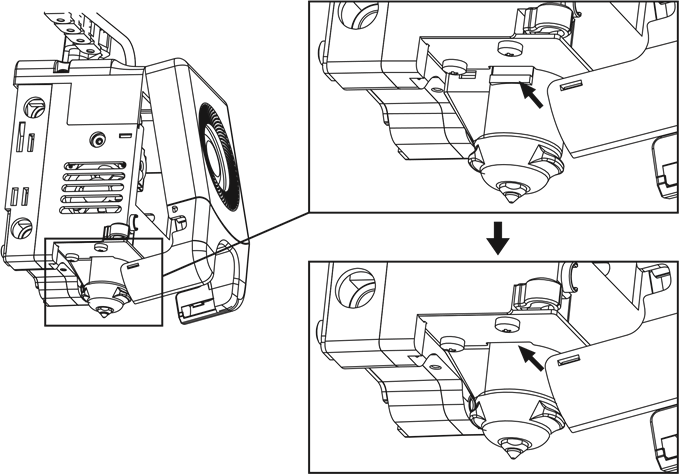

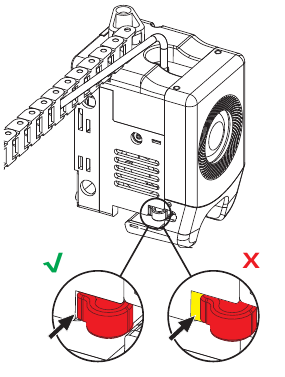

Wie man die Düse ersetzt?

Hinweis
Bitte schalten Sie den Drucker aus, bevor Sie die Düse wechseln!

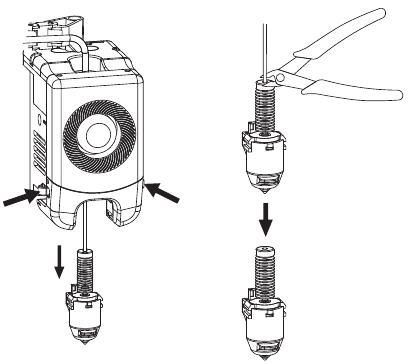

1. Entfernen Sie das Filamentführungsrohr und schneiden Sie das Filament ab.


2. Drücken Sie die linke und rechte Schnalle und entfernen Sie die Düse. Trimmen Sie das Filament entlang der Düsenoberseite.


3. Setzen Sie die neue Düse in den Extruder ein, und Sie hören ein „click“ (Klick)-Geräusch, das anzeigt, dass sich die Schnallenposition geändert hat. Stellen Sie sicher, dass der Düsenschlitz bündig mit der Unterseite des Extruders abschließt.
   Hinweis: Wenn Sie Schwierigkeiten haben, die Düse auszurichten, können Sie die Schnallen während der Installation drücken oder die vordere Abdeckung des Extruders entfernen (fassen Sie den unteren Teil der vorderen Abdeckung mit der Hand an und heben Sie ihn leicht nach oben), um die Position zu überprüfen.



Ob es ordnungsgemäß installiert ist, wird wie folgt beurteilt:

1. Stellen Sie sicher, dass die Düse während der Installation fest bis zum Anschlag gedrückt wird.
2. Überprüfen Sie, ob sie richtig installiert ist:

   1. Überprüfen Sie die Positionen der roten Schnallen links und rechts.
   2. Prüfen Sie, ob der Düsenschlitz bündig mit der Unterseite des Extruders abschließt (wenn Ihre Sicht versperrt ist, können Sie die vordere Abdeckung des Extruders entfernen, um dies zu beobachten).


4. Schalten Sie den Drucker ein, klicken Sie auf [], um die Ladeschnittstelle aufzurufen, und befolgen Sie die Anweisungen auf dem Bildschirm, um das Filamentladen abzuschließen. Wenn Filament reibungslos aus der neuen Düse austritt, deutet dies auf einen erfolgreichen Düsenwechsel hin.

Ist nach dem Düsenwechsel eine Nivellierung erforderlich?

Ja. Es wird empfohlen, eine automatische Nivellierung durchzuführen, um eine hohe Druckqualität zu gewährleisten, da bei der Düseninstallation leichte Fehler auftreten können. Das Gerät führt standardmäßig vor jedem Druckvorgang eine Nivellierung durch.

Was tun, wenn sich der Extruder bewegt, aber zu Beginn des Druckvorgangs kein Filament extrudiert, nachdem das Modell zum Drucken angeklickt wurde?

1. Beobachten Sie das Filamentführungsrohr, um zu prüfen, ob Filament in die Düse gelangt ist. Falls nicht, klicken Sie bitte auf [Load] (Laden), bis Filament austritt.
2. Prüfen Sie, ob die Düse verstopft ist. Falls ja, lesen Sie bitte die Lösung zu Frage 1.

Was tun, wenn die Düsenposition während des Druckvorgangs zu hoch (weit von der Plattform entfernt) oder zu niedrig (schlägt auf die Plattform) ist? Wie nivelliert man sie?
Bitte prüfen Sie, ob die Plattform richtig installiert ist und sich keine übermäßigen Rückstände an der Düse befinden. Falls diese Probleme bestehen, beheben Sie diese zuerst. Gehen Sie dann zur Einstellungen-Oberfläche, wählen Sie die Nivellierungsoption aus und führen Sie eine automatische Nivellierung durch oder aktivieren Sie die automatische Nivellierung vor dem Drucken.

Können Filamente anderer Marken verwendet werden?

Ja. Sie können Filamente anderer Marken verwenden, aber aufgrund leichter Temperaturunterschiede bei verschiedenen Filamenten sind bestimmte Parameteranpassungen erforderlich.

Ist es sicher, mit ABS-Material zu drucken?

ABS kann beim Erhitzen giftige Gase freisetzen. Es wird empfohlen, die interne Umluftfiltration während oder nach dem Druck zu aktivieren. Wenn die Bedingungen es zulassen, sollten Sie den Druck in einem gut belüfteten Bereich in Betracht ziehen. Es wird empfohlen, ungiftige Materialien wie PLA an Orten zu drucken, wo Kinder aktiv sind.

Was tun, wenn sich das gedruckte Modell verzieht oder schlecht haftet?
Methode 1: Eine Erhöhung der Plattformtemperatur kann die Haftung zwischen Plattform und Modell verbessern.
Methode 2: Das Hinzufügen eines Brims beim Slicen des Modells kann das Problem lindern.
Methode 3: Klebstoff auftragen.
Methode 4: Reinigen Sie die Plattform, um Öl oder Schmutz zu entfernen.
Methode 5: Überprüfen Sie, ob die Plattform nivelliert ist. Die Nivellier- und Kalibrierfunktion kann verwendet werden.

Was tun, wenn Druckdateien nicht gefunden werden und der Bildschirm nach dem Einstecken des USB-Sticks nur Ordner anzeigt?
Das Format des USB-Sticks ist falsch. Der Drucker unterstützt das Dateisystem FAT32. Bitte formatieren Sie den USB-Stick auf FAT32.

Was tun bei Wi-Fi-Verbindungsfehler?

1. Bitte prüfen Sie, ob der WLAN-Name Sonderzeichen enthält. Falls ja, ändern Sie ihn und versuchen Sie es erneut.
2. Bitte prüfen Sie, ob das Passwort Sonderzeichen enthält. Falls ja, ändern Sie es und versuchen Sie es erneut.

Vorsichtsmaßnahme beim Firmware-Update.

Schalten Sie den Drucker während des Firmware-Downloads oder -Updates nicht aus und trennen Sie ihn nicht vom Netzwerk, um Update-Fehler zu vermeiden.

Warum ist der Startbildschirm weiß?

Wenn der Startton zu hören ist, ersetzen Sie bitte den Bildschirm oder das Kabel. Falls nicht, wenden Sie sich bitte an unser Kundendienstpersonal.

Hilfe und Support

Die professionellen Kundendienstmitarbeiter und Verkäufer von Flashforge stehen Ihnen jederzeit zur Verfügung und sind bereit, Ihnen bei jedem Problem, das Sie mit dem Drucker haben könnten, zu helfen. Wenn die Probleme oder Fragen in diesem Benutzerhandbuch nicht behandelt werden, können Sie auf unserer offiziellen Website nach Lösungen suchen oder uns telefonisch kontaktieren.
Anleitungen und Lösungen für häufige Probleme finden Sie auf unserer offiziellen Website. Viele Fragen werden auf der englischen offiziellen Flashforge-Website – www.flashforge.com – beantwortet.
Das Flashforge-Kundendienstteam ist telefonisch von Montag bis Samstag von 8:00 Uhr bis 17:00 Uhr erreichbar. Falls Sie uns außerhalb der Arbeitszeiten kontaktieren, wird Ihre Anfrage umgehend am nächsten Werktag beantwortet. Wir entschuldigen uns für etwaige Unannehmlichkeiten.

Hinweis
Der Wechsel verschiedener Filamente kann geringfügige Verunreinigungen in der Düse hinterlassen, was zu Verstopfungen führen kann. Da dies durch einfaches Reinigen behoben werden kann, ist dies kein Qualitätsproblem. Sollten Sie dieses Problem während des Gebrauchs feststellen, wenden Sie sich bitte an den Kundendienst und befolgen Sie dessen Anweisungen zur Beseitigung der Verstopfung.
Kundendienst-Tel: 400-886-6023
E-Mail: support@flashforge.com
Adresse: No. 518, Xianyuan Road, Wucheng District, Jinhua City, Zhejiang Province, China Hinweis: Bitte geben Sie beim Kontakt mit dem Kundendienst die Produktseriennummer an, die sich auf dem Barcode auf der Rückseite des Druckers befindet.

HINWEIS

SICHERHEITSHINWEIS: BITTE LESEN UND BEFOLGEN SIE ALLE UNTEN AUFGEFÜHRTEN SICHERHEITSWARNUNGEN UND HINWEISE JEDERZEIT SORGFÄLTIG UND STRENG.
Hinweis: Jeder 3D-Drucker wird vor dem Verlassen des Werks Drucktests unterzogen. Filamentrückstände an der Düse oder leichte Kratzer auf der Bauplatte sind normal und beeinträchtigen die Nutzung nicht.

SICHERHEIT DER ARBEITSUMGEBUNG

• Bitte halten Sie den Arbeitsbereich sauber und ordentlich.
• Bitte stellen Sie sicher, dass das Gerät fern von brennbaren Gasen, Flüssigkeiten und Staub betrieben wird. Hohe Temperaturen, die während des Betriebs entstehen, können mit brennbaren Gasen, Flüssigkeiten oder luftgetragenem Staub reagieren und potenziell Brände verursachen.
• Kinder und ungeschulte Personen sollten das Gerät nicht alleine bedienen.

ELEKTRISCHE SICHERHEIT

• Bitte erden Sie das Gerät ordnungsgemäß. Verändern Sie den Stecker nicht. Nicht geerdete Geräte / unsachgemäß geerdete Geräte / modifizierte Stecker erhöhen unweigerlich das Risiko eines Stromlecks.
• Vermeiden Sie es, das Gerät feuchten Umgebungen oder direkter Sonneneinstrahlung auszusetzen. Feuchtigkeit erhöht das Risiko eines Stromlecks. Sonneneinstrahlung beschleunigt die Alterung von Kunststoffteilen.
• Stellen Sie sicher, dass Sie nur das von Flashforge bereitgestellte Netzkabel verwenden.
• Verwenden Sie das Gerät nicht während Gewittern.
• Bitte schalten Sie das Gerät aus und ziehen Sie den Stecker, wenn es längere Zeit nicht benutzt wird.

PERSÖNLICHE SICHERHEIT

• Berühren Sie den Extruder, die Bauplatte usw. während des Drucks nicht.
• Berühren Sie den Extruder und die Bauplatte nach Beendigung des Drucks nicht, um Verbrennungen durch hohe Temperaturen oder mechanische Beschädigungen zu vermeiden.
• Tragen Sie beim Bedienen des Geräts keine Schals, Masken, Handschuhe, Schmuck oder andere Gegenstände, die sich leicht im Gerät verfangen können.
• Bedienen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

• Halten Sie das Innere des Geräts sauber. Lassen Sie keine Metallgegenstände in die Rillen am Boden der Bauplatte fallen.
• Bitte entfernen Sie Filamentreste rechtzeitig. Es wird empfohlen, dies außerhalb des Geräts zu tun.
• Jegliche eigenmächtige Modifikation des Geräts führt zum Erlöschen der Garantie.
• Bitte halten Sie während des Filamentladens einen Abstand von mindestens 50 mm zwischen Extruder und Bauplatte ein. Ein zu geringer Abstand kann zu Düsenverstopfungen führen.
• Bitte betreiben Sie das Gerät in einer gut belüfteten Umgebung.
• Verwenden Sie das Gerät nicht für illegale Aktivitäten.
• Verwenden Sie das Gerät nicht zur Herstellung von Lebensmittelbehältern. Stecken Sie gedruckte Modelle nicht in den Mund.

Referenzen

• Veröffentlichungen · SoftFever/OrcaSlicer · GitHub
• Dateidownload-Center: Sichere und zuverlässige Dateien
• Flashforge 3D Cloud Login
• Polar Cloud: 3D-Druck Cloud Software
• Flashforge® Offizielle Website

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Flashforge Adventurer 5M Pro Handbuch herunterladen

Verfügbare Sprachen
