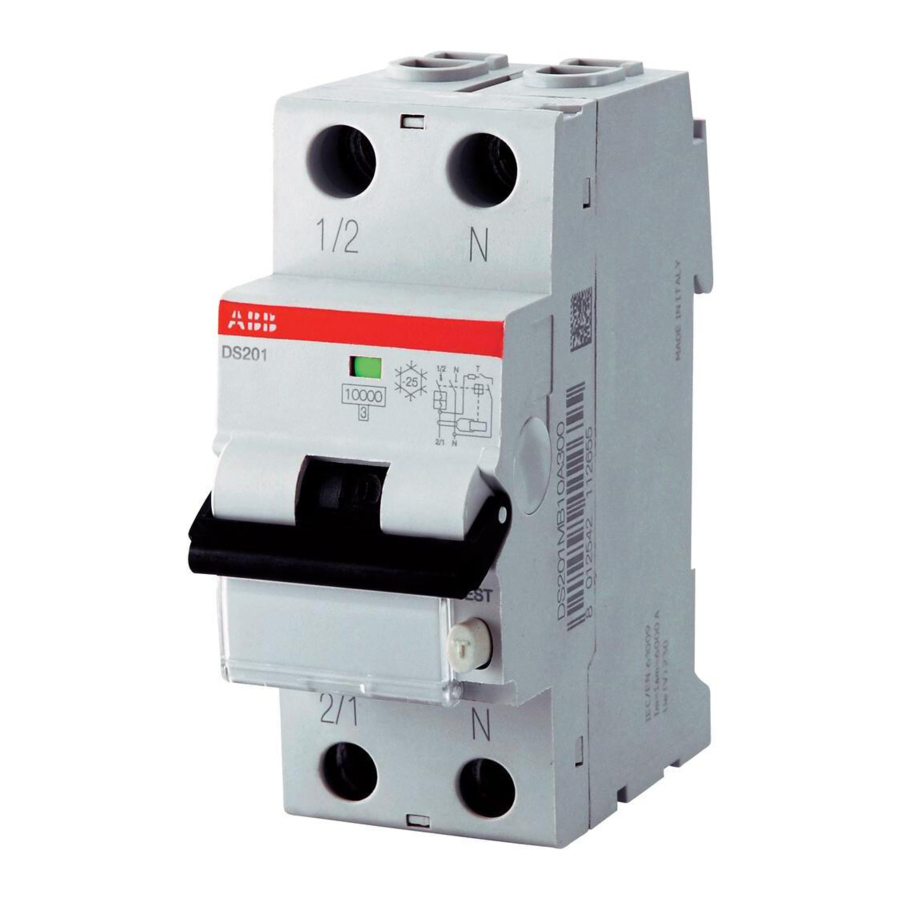

ABB DS201, DS202C Handbuch

Montage / Demontage

(auf Profilschienen nach EN 60715 Standard)

Stromversorgung

Die Stromversorgung kann am Gerät sowohl von der Eingangs- als auch von der Ausgangsseite angeschlossen werden, ohne Unterschied.

Zubehör
Für Zubehör siehe

Auslöseanzeige

1. Schwarzer Betätigungsschalter in unterer Position (OFF) und blaues Signal erscheint nicht: Auslösung durch Überstrom (Überlast oder Kurzschluss)
2. Schwarzer Betätigungsschalter in unterer Position (OFF) und blaues Signal erscheint: Auslösung des Geräts durch Ableitstrom zur Erde.

Installationsanleitung

• Installieren Sie den Fehlerstromschutzschalter auf einer Tafel oder in einem Gehäuse mit einem IP... Schutzgrad, der der Umgebung oder dem Verwendungszweck entspricht, gemäß den Anforderungen der IEC 60364 Norm.
• Schließen Sie das Gerät genau wie angegeben an.
• Schalten Sie alle Lasten des zu schützenden Stromkreises ein. Löst der Fehlerstromschutzschalter aus, sollte durch sukzessives Hinzufügen der Lasten ermittelt werden, welche davon die Auslösung verursacht: Diese Last sollte dann aus dem System entfernt und überprüft werden.
• Drücken Sie die Prüftaste. Wenn der Fehlerstromschutzschalter korrekt installiert und mit Strom versorgt ist, sollte er auslösen.
• Ist das elektrische System sehr umfangreich, kann auch der natürliche Ableitstrom zur Erde hoch sein. In diesem Fall besteht die Möglichkeit einer unerwünschten Auslösung: Um dies zu vermeiden, sollte das System in mindestens zwei unabhängige Stromkreise unterteilt werden, von denen jeder durch einen Fehlerstromschutzschalter geschützt sein sollte.

• Elektrische Störungen externen Ursprungs (Gewitter) oder hohe Lasten können hohe Überspannungen verursachen, die wiederum zuerst Schäden an elektronischen Komponenten des Geräts und die unerwünschte Auslösung des Fehlerstromschutzschalters zur Folge haben können. Daher ist es zunächst notwendig, elektrische Verbraucher mittels einer Überspannungsschutzvorrichtung (OVR) zu schützen und dann, falls erforderlich, Fehlerstromschutzschalter vom Typ APR (störungsresistent) zu verwenden.
• Eine höhere Betriebskontinuität wird erreicht, wenn jeder der Verbraucher, die vom selben Erdungssystem abhängen, individuell durch einen eigenen Fehlerstromschutzschalter geschützt wird.
• Die Installation sollte fachgerecht und in Übereinstimmung mit den spezifischen Vorschriften der IEC 60364 erfolgen.

Hinweise für den Benutzer

(Auch für zukünftige Benutzer verfügbar halten)
Die Installation dieses Fehlerstromschutzschalters erhöht das Sicherheitsniveau der elektrischen Installation und der Personen, die sie nutzen, erheblich. Verfügt der Fehlerstromschutzschalter über eine hohe Empfindlichkeit (I ∆n ≤ 0,03 A), wird auch ein zusätzlicher Schutz gegen direkte Berührung mitgeliefert. Die Installation eines Fehlerstromschutzschalters bedeutet jedoch keine Befreiung von allen Vorsichtsmaßnahmen, die von allen Benutzern elektrischer Energie getroffen werden sollten.

Insbesondere:

• Denken Sie daran, die Prüftaste "T" regelmäßig und mindestens alle sechs Monate zu drücken. Der Fehlerstromschutzschalter sollte dann auslösen. Geschieht dies nicht, sollte sofort ein Techniker benachrichtigt werden, da die Systemsicherheit herabgesetzt ist.
• Stellen Sie vor dem Wechseln von Glühbirnen oder Sicherungen sicher, dass die Stromversorgung der gesamten Anlage durch Öffnen des Hauptschalters unterbrochen ist.
• Lassen Sie keine ungeschirmten Drähte zurück, sondern sorgen Sie sofort für deren Austausch.
• Ziehen Sie immer einen qualifizierten Techniker hinzu, um Arbeiten an festen oder mobilen elektrischen Anlagen durchzuführen.

Zurücksetzen des Geräts nach Auslösung

Wenn das Gerät aufgrund eines Fehlerstroms auslöst, befindet sich der schwarze Schalter in der AUS-Position und das blaue Signal erscheint. Nach Beseitigung des Auslösegrundes setzen Sie den FI/LS-Schalter zurück, indem Sie den schwarzen Schalter wieder in die EIN-Position bringen. Wenn das Gerät durch eine Überlast auslöst, befindet sich der schwarze Schalter in der AUS-Position und das blaue Signal erscheint nicht. Nach Beseitigung des Auslösegrundes setzen Sie den FI/LS-Schalter zurück, indem Sie den schwarzen Schalter wieder in die EIN-Position bringen.

Hinweis: Für Abmessungen
