Alienware Area-51 m9750 Handbuch

Bevor Sie beginnen

Bitte lesen Sie diesen Abschnitt, bevor Sie Ihren Computer verwenden.

Überprüfen des Lieferumfangs

Ihr Notebook-Paket sollte die folgenden Artikel enthalten:

• Das Notebook.
• Netzteil.
• Netzkabel.
• CD (inklusive Treiber und Benutzerhandbuch).
• Akku.

Hinweis: Sie sollten den Originalkarton und die Verpackungsmaterialien aufbewahren, falls Sie das Gerät zur Wartung zurücksenden müssen.

Ihr Produkt untersuchen

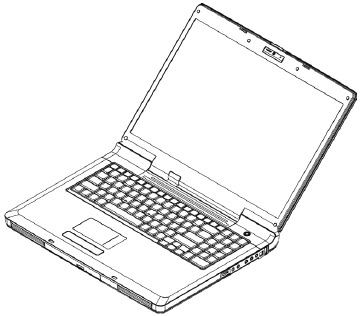

Bevor Sie Ihren Computer verwenden, müssen Sie sich mit den Hauptfunktionen und Schnittstellen Ihres Notebooks vertraut machen:

1. Webcam
2. LCD-Verschluss
3. LCD-Bildschirm
4. Netzschalter
5. Tastatur
6. Zwei Klicktasten
7. Sieben System-LEDs
8. Neun Finger-Touch-Tasten
9. Touchpad
10. ODD-Laufwerk
11. Zwei Lautsprecher

Hinweis: Drücken Sie diese Tastenkombination (Fn+F4), um das optionale Webcam-Modul ein- und auszuschalten. Nach dem Einschalten der Webcam müssen Sie deren Funktion über Windows aktivieren.

Vorderansicht

1. LCD-Verschluss
2. Zwei Lautsprecher
3. CIR-Infrarotempfänger darunter
4. Notentriegelung
5. Auswurftaste
6. ODD-Laufwerk

Rückansicht

1. VGA-Anschluss
2. S-Video-Ausgang
3. Lüftungsöffnungen
4. RJ11 Fax/Modem-Anschluss
5. Audio-Eingang
6. TV-Eingang
7. S-Video-Eingang
8. DC-Eingangsbuchse
9. USB-Anschluss
10. DVI-Anschluss
11. Lüftungsöffnungen

Linke Ansicht

1. PCI Express-Kartensteckplatz
2. Medienkartensteckplatz
3. Zwei USB-Anschlüsse
4. Kensington-Schloss
5. Lüftungsöffnungen
6. RJ45 LAN-Anschluss
7. IEEE1394-Anschluss
8. Zwei HDD-Abdeckungen

Rechte Ansicht

1. SPDIF-Ausgang
2. Drei Audio-Ausgänge (Front-/ Surround-/ Center-Lautsprecher)
3. Mikrofonbuchse
4. Kopfhörerbuchse
5. Digitaler Lautstärkeregler
6. Lüftungsöffnungen
7. USB-Anschluss

Unterseite

1. Fachabdeckung
2. Lüftungsöffnungen
3. Zwei HDD-Abdeckungen
4. Woofer
5. Akkuverschluss
6. Akku

Zwei Arten von Audiobuchsen

Die zwei System-LEDs

Die zwei System-LEDs sind eng miteinander verbunden, um den System- und Akkuladestatus wie folgt anzuzeigen.

	Aus	Das System ist ausgeschaltet oder im Ruhezustand, und Der Akku ist vollständig geladen oder nicht eingesetzt.
	Blau	Das System befindet sich im vollständigen Betriebsmodus, und Der Akku ist vollständig geladen oder nicht eingesetzt.
	Blau blinkt einmal alle 1,5 Sekunden	Das System befindet sich im Standby-Modus.
	Orange	Der Akku wird geladen (Schnellladung oder Vorladung).
	Lila	Das System befindet sich im vollständigen Betriebsmodus, und Der Akku kann nicht geladen werden.
	Lila blinkt einmal pro Sekunde	Das System befindet sich im Standby-Modus, und Der Akku kann nicht geladen werden.
	Orange blinkt einmal alle 3 Sekunden	Der Akku wird entladen, und Die Akkuleistung liegt über 10 %.
	Orange blinkt einmal pro Sekunde	Das System befindet sich im vollständigen Betriebsmodus, und Die Akkuleistung liegt unter 10 %.
	Orange blinkt fünfmal pro Sekunde	Das System ist ausgeschaltet oder im Ruhezustand, und Die Akkuleistung liegt unter 5 %.

Hinweis: Die beiden System-LEDs befinden sich auf der Rückseite unten am LCD-Bildschirm.

Weitere Informationen zu Standby und Ruhezustand finden Sie unter Energieoptionen in der Systemsteuerung Ihres Microsoft Windows-Betriebssystems.

Die sieben Status-LEDs

	Die Num Lock-LED Die LED leuchtet, wenn die Tastatur sich im Num Lock-Modus befindet. In diesem Modus können die eingebetteten Ziffernblöcke verwendet werden.
	Die Caps Lock-LED Die LED leuchtet, wenn die Tastatur sich im Caps Lock-Modus befindet. In diesem Modus werden alle eingegebenen Zeichen großgeschrieben.
	Die Touchpad-LED Die LED leuchtet, wenn die Touchpad-Funktion aktiviert ist. Sie können die Tastenkombination (Fn+F5) drücken, um die Touchpad-Funktion aus- und einzuschalten.
	Die HDD/ODD-LED Die LED leuchtet, wenn das System auf das Festplattenlaufwerk und/oder optische Laufwerk zugreift.
	Die Netzadapter-LED Die LED leuchtet, wenn das System an einen Netzadapter angeschlossen ist.
	Die Wireless-LED Die LED leuchtet, wenn die Wireless-Funktion eingeschaltet ist.
	Die Finger-Touch-Tasten-LED Die LED leuchtet vorübergehend auf, wenn eine der Finger-Touch-Tasten gedrückt wird. Details zu den Finger-Touch-Tasten finden Sie im Kapitel "The Nine Finger-Touch Buttons" (Die neun Finger-Touch-Tasten).

Hinweis: Die sieben Status-LEDs befinden sich nahe der Oberseite der Tastatur. Den genauen Standort entnehmen Sie bitte dem Panoramabild im Kapitel "Examining Your Product" (Ihr Produkt untersuchen).

Die Ein-/Aus-Taste

Ein-/Aus-Taste
Diese Ein-/Aus-Taste ist vom Benutzer programmierbar. Details zur Programmierung dieser Taste finden Sie unter Energieoptionen in der Systemsteuerung von Windows.

Hinweis: Die Ein-/Aus-Taste befindet sich nahe der rechten Seite der Tastatur. Den genauen Standort entnehmen Sie bitte dem Panoramabild im Kapitel "Examining Your Product" (Ihr Produkt untersuchen).

Die neun Finger-Touch-Tasten

	TV Button (TV-Taste) (Optional) Drücken Sie diese Taste, um das TV-Programm auszuführen.
	DVD Button (DVD-Taste) (Optional) Drücken Sie diese Taste, um das DVD-Programm auszuführen.
	Music Button (Musik-Taste) (Optional) Drücken Sie diese Taste, um das Musikprogramm auszuführen.
	Next Track Button (Nächster Titel-Taste) Drücken Sie diese Taste, um zum nächsten Titel/Kapitel der Medienwiedergabe zu springen.
	Previous Track Button (Vorheriger Titel-Taste) Drücken Sie diese Taste, um zum vorherigen Titel/Kapitel der Medienwiedergabe zu springen.
	Stop Button (Stopp-Taste) Drücken Sie diese Taste, um die Medienwiedergabe zu stoppen.
	Play/Pause Button (Wiedergabe/Pause-Taste) Drücken Sie diese Taste, um die Medienwiedergabe abzuspielen oder anzuhalten.
	Email Button (E-Mail-Taste) Drücken Sie diese Taste, um die E-Mail-Funktion zu aktivieren.
	Internet Button (Internet-Taste) Drücken Sie diese Taste, um die Internet-Funktion zu aktivieren.

Hinweis: Die neun Finger-Touch-Tasten sind "finger-touch sensitive" (Finger-Touch-empfindlich) und befinden sich nahe der Oberseite der Tastatur. Den genauen Standort entnehmen Sie bitte dem Panoramabild im Kapitel "Examining Your Product" (Ihr Produkt untersuchen).

Hinweis: Das System unterstützt die Betriebssysteme Windows MCE und Windows XP. Windows MCE unterstützt vollständige Media Center-Funktionen.

Um die drei Tasten (TV Button (TV-Taste), DVD Button (DVD-Taste), Music Button (Musik-Taste)) voll nutzen zu können, werden Sie gebeten, das auf der Systemtreiber-CD mitgelieferte Programm Function Key Controller zu installieren. Ohne die Installation dieses Programms können Sie diese Funktionen (über diese drei Tasten) nicht aktivieren, es sei denn, Sie haben das Hauptmenü der Media Center Software aufgerufen. Durch die Installation dieses Programms können Sie diese Funktionen (über diese drei Tasten) aktivieren, unabhängig davon, ob Sie das Hauptmenü der Media Center Software aufgerufen haben oder nicht.

PCI Express Card und Mediensteckplätze

Bitte beachten Sie die folgenden Sicherheitsmaßnahmen:
Wenn die PCI Express Card nicht in den PCI Express Card-Steckplatz eingesetzt ist, stellen Sie sicher, dass dieser Steckplatz durch die mit diesem Notebook gelieferte "PCI Express Card slot door" (Abdeckung des PCI Express Card-Steckplatzes) abgedeckt ist. Der Zweck dieser "PCI Express Card slot door" (Abdeckung des PCI Express Card-Steckplatzes) ist es, das Eindringen von Fremdkörpern in die Systemeinheit durch diesen Steckplatz zu verhindern, wenn die PCI Express Card nicht eingesetzt ist. Achten Sie beim Einsetzen dieser "PCI Express Card slot door" (Abdeckung des PCI Express Card-Steckplatzes) darauf, dass der Pfeil wie oben gezeigt nach oben zeigt. Das Einsetzen dieser Abdeckung auf den Kopf gestellt kann Ihr Notebook beschädigen.
Wenn keine Karte (SD/MMC/MS Cards) in den Mediensteckplatz eingesetzt ist, stellen Sie sicher, dass dieser Steckplatz durch die mit diesem Notebook gelieferte "media slot door" (Mediensteckplatzabdeckung) abgedeckt ist. Der Zweck dieser "media slot door" (Mediensteckplatzabdeckung) ist es, das Eindringen von Fremdkörpern in die Systemeinheit durch diesen Steckplatz zu verhindern, wenn keine Karte eingesetzt ist. Achten Sie beim Einsetzen dieser "media slot door" (Mediensteckplatzabdeckung) darauf, dass der Pfeil wie oben gezeigt nach oben zeigt. Das Einsetzen dieser Abdeckung auf den Kopf gestellt kann Ihr Notebook beschädigen.

Betriebstemperatur

Betriebstemperatur: 10ºC to 35ºC.

Die Fn-Taste

Die <Fn> Funktionstaste befindet sich in der unteren linken Ecke der Tastatur. Diese Taste wird zusammen mit anderen Tasten verwendet, um bestimmte vordefinierte Funktionen zu aktivieren. Um diese Funktionen zu aktivieren, halten Sie <Fn> zusammen mit den unten beschriebenen Tasten gedrückt:

	Energiesparschalter Drücken Sie diese Tastenkombination (Fn+F1), um in den Energiesparmodus zu wechseln. Im Energiesparmodus werden das LCD-Display und ausgewählte Geräte ausgeschaltet, um den Energieverbrauch zu senken.
	WLAN-Schalter Drücken Sie diese Tastenkombination (Fn+F2), um das Wireless LAN-Modul ein- und auszuschalten. Das Einschalten des Wireless LAN durch Drücken dieser Tastenkombination (Fn+F2) aktiviert die Wireless LAN-Funktion nicht automatisch. Nach dem Einschalten müssen Sie die Wireless LAN-Funktion über Windows aktivieren. Der Hauptzweck dieser Tastenkombination (Fn+F2) besteht darin, Ihnen eine schnelle Möglichkeit zu bieten, das Wireless LAN auszuschalten, wenn Sie Orte wie Flugzeuge, Flughäfen und Krankenhäuser betreten, wo die Nutzung von Wireless LAN verboten oder nicht ratsam ist.
	LCD/CRT/TV-Schalter Drücken Sie diese Tastenkombination (Fn+F3), um zwischen nur LCD, nur CRT, nur TV, LCD/CRT gleichzeitig und LCD/TV gleichzeitig umzuschalten.
	Webcam-Schalter (Optional) Drücken Sie diese Tastenkombination (Fn+F4), um das Webcam-Modul ein- und auszuschalten. Nach dem Einschalten der Webcam müssen Sie deren Funktion über Windows aktivieren. Zusätzlich können Sie, wenn Sie Windows XP besitzen, Windows Movie Maker verwenden, um Videos zu erstellen, zu bearbeiten und zu teilen.
	Touchpad-Schalter Drücken Sie diese Tastenkombination (Fn+F5), um die Touchpad-Funktion aus- und einzuschalten. Wenn die Touchpad-Funktion ausgeschaltet ist, kann das Touchpad-Gerät während des Systemneustarts in das Windows-Betriebssystem oder beim Aufwachen aus dem Standby- oder Ruhezustand noch drei bis fünf Sekunden lang temporär funktionieren.
	Stumm-/Lautschalter Drücken Sie diese Tastenkombination (Fn+F6), um die Audiolautstärke stummzuschalten und die Stummschaltung aufzuheben.
	Helligkeit verringern Drücken Sie diese Tastenkombination (Fn+F7), um die Helligkeit des LCD-Displays zu verringern.
	Helligkeit erhöhen Drücken Sie diese Tastenkombination (Fn+F8), um die Helligkeit des LCD-Displays zu erhöhen.
	Bluetooth-Schalter (Optional) Drücken Sie diese Tastenkombination (Fn+F9), um das Bluetooth-Modul ein- und auszuschalten. Das Einschalten von Bluetooth durch Drücken dieser Tastenkombination (Fn+F9) aktiviert die Bluetooth-Funktion nicht automatisch. Nach dem Einschalten müssen Sie die Bluetooth-Funktion über Windows aktivieren. Der Hauptzweck dieser Tastenkombination (Fn+F9) besteht darin, Ihnen eine schnelle Möglichkeit zu bieten, Bluetooth auszuschalten, wenn Sie Orte wie Flugzeuge, Flughäfen und Krankenhäuser betreten, wo die Nutzung von Bluetooth verboten oder nicht ratsam ist.
	Alien Head LED Ein-/Ausschalter Drücken Sie diese Tastenkombination (FN+F10), um die Alien Head LED ein- und auszuschalten.
	Deaktivierungsschalter für berührungsempfindliche Tasten Drücken Sie diese Tastenkombination (Fn+F11), um die berührungsempfindlichen Tasten zu deaktivieren.

Hinweis: Die korrekte Aktivierung von Wireless LAN und Bluetooth wird unten beschrieben:

1. Drücken Sie diese Tastenkombination (Fn+F2), um Wireless LAN einzuschalten.
2. Drücken Sie diese Tastenkombination (Fn+F9), um Bluetooth einzuschalten.
3. Aktivieren Sie die Anwendungsprogramme in Windows.

Die effektive Reichweite des Bluetooth-Systems beträgt 10 Meter.

Hinweis: Je nach Konfiguration des von Ihnen erworbenen Notebook-Computers haben einige der Funktionstasten möglicherweise keine Funktion.

Akku

Akkupack

Ihr Notebook ist mit einem hochenergetischen, wiederaufladbaren Lithium-Ionen-(Li-Ion)-Akkupack ausgestattet. Die Akkulaufzeit variiert je nach Produktkonfiguration, Produktmodell, auf dem Produkt geladenen Anwendungen, Energieverwaltungseinstellungen des Produkts und vom Kunden genutzten Produktfunktionen. Wie bei allen Akkus nimmt die maximale Kapazität dieses Akkus mit der Zeit und Nutzung ab.

Aufladen des Akkupacks

Ihr Notebook unterstützt sowohl Online- als auch Offline-Aufladung. Befolgen Sie das untenstehende Verfahren, um den Akku aufzuladen:

• Stellen Sie sicher, dass der Akkupack im Notebook installiert ist.
• Verbinden Sie das Netzteil mit dem Notebook und einer Steckdose.

Die beiden System-LEDs zeigen den Systemstatus sowie den Akkustatus an. Details zu den System-LEDs finden Sie im Kapitel "The Two System LEDs" (Die beiden System-LEDs). Wenn das Notebook ausgeschaltet ist, dauert das Aufladen eines leeren Li-Ion-Akkus drei Stunden.

Akkupflege

Um die maximale Kapazität des Akkupacks zu erhalten, sollten Sie das Notebook gelegentlich den Akku vollständig entleeren lassen, bevor Sie ihn wieder aufladen.
Um eine vollständige Entleerung des Akkus durchzuführen, trennen Sie das Netzteil und lassen Sie Ihr Notebook die verbleibende Akkuleistung verbrauchen. Um die Entladung zu beschleunigen, nutzen Sie die HDD so oft wie möglich und stellen Sie das LCD so hell wie möglich ein. Wenn der Akku leer ist, warten Sie, bis das Notebook abgekühlt ist (insbesondere der Akku). Die Temperatur sollte zwischen 15-25°C (59-77°F) liegen. Stecken Sie dann das Netzteil ein, um den Akku aufzuladen.

Energieverbrauch

Windows XP, das neueste Windows-Betriebssystem, hat die fortschrittliche ACPI (Advanced Configuration Power Interface)-Energieverwaltungsmethodik integriert. Um die Leistung Ihrer Akkupacks voll auszunutzen, wäre es ratsam, sich mit dem grundlegenden Konzept der Energieverwaltung Ihres Betriebssystems vertraut zu machen.

In Windows-Betriebssystemen können Sie die Energieoptionen der Systemsteuerung je nach Version des vom Notebook verwendeten Windows-Betriebssystems aufrufen. Wir werden diese nicht im Detail beschreiben. Die Energieoptionen in Windows XP sind weiter in die folgenden Kategorien unterteilt:

• Energieschemas
• Alarme
• Energieanzeige
• Erweitert
• Ruhezustand

Die Energieoptionen von Windows Vista umfassen drei bevorzugte Energiesparpläne zur Auswahl:

• Ausgewogen
• Energiesparmodus
• Höchstleistung

Reduzierung des Energieverbrauchs

Obwohl Ihr Notebook (zusammen mit dem Betriebssystem) zur Energieeinsparung fähig ist, gibt es Maßnahmen, die Sie ergreifen können, um den Energieverbrauch zu reduzieren:

• Verwenden Sie wann immer möglich das Netzteil.
• Reduzieren Sie die Intensität der LCD-Hintergrundbeleuchtung. Ein sehr heller Bildschirm führt zu höherem Stromverbrauch.
• Versuchen Sie, die HDD oder das PCMCIA-Laufwerk zum Lesen und Schreiben von Dateien zu verwenden, anstatt das externe USB FDD.

Hinweis: Der Akkupack sollte stets im Akkufach verriegelt sein.

Entfernen des Akkupacks

Dieser Akkupack kann leicht entfernt und ausgetauscht werden. Stellen Sie sicher, dass der Computer ordnungsgemäß heruntergefahren ist, bevor Sie den Akkupack wechseln. Wenn Sie den Akkupack bei eingeschaltetem Gerät wechseln möchten, stellen Sie sicher, dass dieser Akkupack nicht die einzige Stromquelle für die Systemeinheit ist. Befolgen Sie die untenstehenden Schritte, um den Akkupack zu entfernen.

• Fahren Sie das System ordnungsgemäß herunter.
• Drehen Sie das System wie abgebildet auf den Kopf.
• Schieben Sie den Akkuverschluss in die Entriegelungsposition, wie unter #1 gezeigt.
• Der Akkupack springt wie unter #2 gezeigt heraus.
• Entfernen Sie den Akkupack wie unter #3 gezeigt.

Um den Akkupack einzusetzen, führen Sie die Schritte in umgekehrter Reihenfolge aus.

Fragen und Antworten

Ich spüre eine leichte Wärme neben dem Akkupack. Ist das normal?
Der Akku erzeugt während des Lade- und Entladevorgangs Wärme. Im Notebook befindet sich eine Schutzschaltung, um Überhitzung zu vermeiden. Sie brauchen sich keine Sorgen zu machen.

Die Betriebszeit meines Akkus ist nicht so lang, wie sie sein sollte. Warum?
Der Akku ist wärmeempfindlich und kann nur dann seine maximale Kapazität erreichen, wenn der Akku und seine Umgebungstemperatur zwischen 15-25°C (59-77°F) bleiben. Je stärker die Temperatur während des Ladevorgangs von diesem Bereich abweicht, desto geringer ist die Wahrscheinlichkeit, dass der Akku vollständig geladen wird. Um den Akkupack auf seine volle Kapazität aufzuladen, werden Benutzer gebeten, das Gerät abzukühlen, indem sie das Netzteil abziehen. Warten Sie, bis es abgekühlt ist. Stecken Sie dann das Netzteil wieder ein, um den Ladevorgang erneut zu starten.

Ich habe meinen Ersatzakku einige Tage lang nicht benutzt. Obwohl er vollständig aufgeladen war, war nicht mehr so viel Energie übrig wie bei einem frisch geladenen Akku. Warum?
Akkus entladen sich selbst (1% pro Tag für Li-Ion), wenn sie nicht aufgeladen werden. Um sicherzustellen, dass ein Akkupack vollständig geladen ist, laden Sie ihn vor Gebrauch auf. Bewahren Sie den Akku immer im Notebook auf und lassen Sie das Netzteil wann immer möglich angeschlossen.

Ich habe meinen Ersatzakku monatelang nicht benutzt. Ich habe Probleme beim Aufladen.
Wenn Sie Ihren Akkupack über einen längeren Zeitraum der Selbstentladung überlassen, sagen wir mehr als drei Monate, wird die Akkuspannung zu niedrig und muss vorgeladen werden (um die Akkuspannung ausreichend anzuheben), bevor er automatisch (nur bei Li-Ion) seinen normalen Schnellladevorgang fortsetzt. Das Vorladen kann 30 Minuten dauern. Die Schnellladung dauert in der Regel 2-3 Stunden.

Arbeitsspeicher

Ihr Notebook ist mit einer konfigurierbaren Speichereinheit ausgestattet. Die Industriestandard-JEDEC PC2700 (DDR2-333) S.O.DIMM-Speichermodulsteckplätze stehen für ein Speicher-Upgrade auf 2048 MB zur Verfügung. Die folgende Tabelle veranschaulicht alle möglichen Konfigurationsmöglichkeiten des Systemspeichers.

Entfernen von Speichermodulen
Nachfolgend wird beschrieben, wie die Speichermodule entfernt werden.

• Stellen Sie sicher, dass das System ordnungsgemäß heruntergefahren ist.
• Drehen Sie das System wie abgebildet auf den Kopf.
• Entfernen Sie den Akkupack wie im Kapitel "Battery" (Akku) gezeigt.
• Entfernen Sie die vier Schrauben, wie unter #1 gezeigt.
• Entfernen Sie die Fachabdeckung, wie unter #2 gezeigt.

• Drücken Sie die Federverriegelungen seitlich, wie unter #1 gezeigt.
• Das erste Speichermodul springt wie unter #2 gezeigt heraus.
• Entfernen Sie das erste Speichermodul wie unter #3 gezeigt.

• Drücken Sie die Federverriegelungen seitlich, wie unter #1 gezeigt.
• Das zweite Speichermodul springt wie unter #2 gezeigt heraus.
• Entfernen Sie das zweite Speichermodul wie unter #3 gezeigt.

Um die Speichermodule einzusetzen, führen Sie die Schritte in umgekehrter Reihenfolge aus.

Die HDD-Laufwerke

Die zwei HDD-Anschlüsse

Ihr Notebook ist mit zwei Sätzen von HDD-Anschlüssen ausgestattet. Diese Anschlüsse unterstützen branchenübliche 2,5"/9,5mm SATA-2 Gen1i (1,5 Gb/s) Festplatten. Sofern Sie nicht zwei Windows-bootfähige HDD-Laufwerke in diese Anschlüsse einbauen möchten, ist es im Allgemeinen nicht notwendig, zwischen primärem und sekundärem Anschluss zu unterscheiden. Nachfolgend sind die drei Hauptszenarien aufgeführt:

• Ein Windows-bootfähiges HDD-Laufwerk: Es steht Ihnen frei, einen der beiden Anschlüsse zu verwenden. Der primäre Anschluss ist jedoch die bevorzugte Wahl für das bootfähige HDD-Laufwerk.
• Ein Windows-bootfähiges HDD-Laufwerk und ein weiteres Windows-nicht-bootfähiges HDD-Laufwerk: Es steht Ihnen frei, einen der beiden Anschlüsse für das bootfähige HDD-Laufwerk zu verwenden. Auch hier ist der primäre Anschluss die bevorzugte Wahl für das bootfähige HDD-Laufwerk.
• Beide HDD-Laufwerke sind Windows-bootfähig: Wählen Sie das HDD-Laufwerk, von dem das System starten soll, und installieren Sie dieses Laufwerk im primären Anschluss.

Entfernen der Festplatten

Verwenden Sie das unten beschriebene Verfahren, um die Festplatten Ihres Systems zu entfernen.

• Stellen Sie sicher, dass das System ordnungsgemäß heruntergefahren ist.
• Drehen Sie das System wie abgebildet um.
• Entfernen Sie den Akku, wie im Kapitel "Battery" (Akku) gezeigt.
• Entfernen Sie die beiden Schrauben, wie unter Nr. 1 gezeigt.
• Entfernen Sie die beiden HDD-Laufwerke, wie unter Nr. 2 gezeigt.

• Entfernen Sie die vier Schrauben, wie unter Nr. 1 gezeigt.
• Entfernen Sie die HDD-Abdeckung, wie unter Nr. 2 gezeigt.

Um die HDD-Laufwerke einzusetzen, kehren Sie die oben genannten Schritte um.

Sicherheitshinweise

Bitte lesen Sie diese Sicherheitshinweise sorgfältig durch.

Bitte bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf.

Bitte trennen Sie dieses Gerät vor der Reinigung vom Netz. Verwenden Sie KEINE flüssigen oder gesprühten Reinigungsmittel. Verwenden Sie ein sauberes, angefeuchtetes Tuch.

Die verwendete Steckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Bitte halten Sie dieses Gerät von Feuchtigkeit fern.

Stellen Sie das Gerät stets auf eine stabile Oberfläche. Ein Herunterfallen oder Umkippen kann schwere Schäden verursachen.

Die Öffnungen des Gehäuses dienen der Belüftung und sollen das Gerät vor Überhitzung schützen. DECKEN SIE DIE LÜFTUNGSÖFFNUNGEN NICHT AB.

Überprüfen Sie die Spannung der Stromquelle, bevor Sie das Gerät an eine Steckdose anschließen.

Treten Sie NICHT auf das Netzkabel und legen Sie nichts darauf ab.

Alle Warn- und Vorsichtshinweise am Gerät sollten beachtet werden.

Wird das Gerät über einen längeren Zeitraum nicht benutzt, trennen Sie es von der Stromquelle, um Schäden durch Spannungsspitzen zu vermeiden.

Gießen Sie NIEMALS Flüssigkeiten in Öffnungen; es besteht Brand- oder Stromschlaggefahr.

Aus Sicherheitsgründen sollte das Gerät, abgesehen von dafür vorgesehenen Anschlüssen und Klappen, nur von qualifiziertem Servicepersonal geöffnet werden.

Sollte eine der folgenden Situationen eintreten, muss das Gerät von einem autorisierten Techniker überprüft werden:

1. Das Netzkabel oder der Stecker ist beschädigt.
2. Flüssigkeit ist in das Gerät eingedrungen.
3. Das Gerät war übermäßiger Feuchtigkeit ausgesetzt.
4. Das Gerät funktioniert nicht richtig, oder Sie können es gemäß dem Benutzerhandbuch nicht in Betrieb nehmen.
5. Das Gerät ist heruntergefallen oder beschädigt worden.
6. Das Gerät weist offensichtliche Bruchspuren auf.

LASSEN SIE DAS GERÄT NICHT BEI TEMPERATUREN UNTER -20ºC(-4ºF) ODER ÜBER 60ºC(140ºF) LIEGEN. DIES KANN ZU SCHÄDEN AM GERÄT FÜHREN.

Verlegen Sie niemals Modem-/Telefonkabel während eines Gewitters.

Installieren Sie niemals Modem-/Telefonbuchsen an feuchten Orten, es sei denn, die Buchse ist speziell für feuchte Umgebungen ausgelegt.

Berühren Sie niemals unisolierten Modem-/Telefonleitungen oder -anschlüsse, es sei denn, die Modem-/Telefonleitung wurde an der Netzwerkschnittstelle getrennt.

Seien Sie vorsichtig beim Installieren oder Modifizieren von Modem-/Telefonleitungen.

Vermeiden Sie die Verwendung eines Modems/Telefons (außer schnurlosen Geräten) während eines Gewitters. Es besteht ein geringes Risiko eines Stromschlags durch Blitzeinschlag.

Dieser Computer enthält eine interne Lithium-Batterie-betriebene Echtzeitschaltung. Es besteht Explosions- und Verletzungsgefahr, wenn die Batterie falsch ersetzt oder gehandhabt wird. Versuchen Sie nicht, sie aufzuladen, zu zerlegen, in Wasser zu tauchen oder im Feuer zu entsorgen. Der Austausch sollte über Ihren Notebook-Händler erfolgen.

DAS CD-ROM/DVD-ROM IN DIESEM NOTEBOOK VERWENDET EIN LASERSYSTEM.

1. Um die ordnungsgemäße Verwendung dieses Produkts zu gewährleisten, lesen Sie bitte die entsprechenden Anweisungen sorgfältig durch und bewahren Sie diese zum späteren Nachschlagen auf.
2. Sollte das Gerät jemals Wartung benötigen, wenden Sie sich an Ihren lokalen Händler.
3. Die Verwendung von Bedienelementen, Einstellungen oder die Durchführung von Verfahren, die nicht den angegebenen entsprechen, kann zu gefährlicher Strahlungsexposition führen.
4. Um eine direkte Exposition gegenüber dem Laserstrahl zu vermeiden, versuchen Sie nicht, das Gehäuse zu öffnen.

Das interne CD-ROM/DVD-ROM-Laufwerk ist als LASERPRODUKT DER KLASSE 1 klassifiziert. Das Etikett befindet sich an der Außenseite des CD-ROM/DVD-ROM-Laufwerks mit den folgenden Beschriftungen:
CLASS 1 LASER PRODUCT
KLASSE 1 LASER PRODUKT

Es besteht Explosionsgefahr, wenn die Batterie falsch eingesetzt wird. Ersetzen Sie sie nur durch den gleichen oder einen vom Hersteller empfohlenen gleichwertigen Typ. Entsorgen Sie verbrauchte Batterien gemäß den Anweisungen des Herstellers.

Ihr Notebook enthält einen Ni-MH- oder Li-Ion-Akku. Bei unsachgemäßer Handhabung des Akkupacks besteht Brand- und Verätzungsgefahr. Zerlegen, zerdrücken, durchstechen, extern kurzschließen, in Wasser oder Feuer entsorgen oder Temperaturen über 60 °C aussetzen Sie ihn nicht.

Behandeln Sie den Akkupack sehr vorsichtig. Vermeiden Sie das Berühren der Metallkontakte am Stecker des Akkufachs.

Verwenden Sie nur das zugelassene Netzteil mit Ihrem Notebook. Die Verwendung eines falschen Netzteiltyps kann schwere Schäden an Ihrem Notebook verursachen.

Das Netzteil kann eine Netzspannung von 100V bis 240V akzeptieren und ist mit den meisten internationalen Stromquellen kompatibel. Wenn Sie unsicher sind, ob Ihre Stromquelle kompatibel ist, wenden Sie sich bitte an den örtlichen Händler, um Hilfe zu erhalten.

Um das Brandrisiko zu verringern, verwenden Sie nur ein Telekommunikationskabel der Größe Nr. 26 AWG oder größer.

Zum fortgesetzten Schutz vor Brandgefahr ersetzen Sie die Sicherung nur durch eine Sicherung des gleichen Typs und der gleichen Nennleistung.

Wenn der Computer nicht im deutschen Raum verkauft wird, verwenden Sie bitte nur die vom Hersteller empfohlenen, lokal anerkannten Netzkabel.

Setzen Sie Ihr Notebook keiner übermäßigen Hitze oder Kälte (Frost) aus. Lassen Sie es nicht fallen, verschütten Sie keine Flüssigkeiten und öffnen Sie nicht das Gehäuse. Dies kann das Notebook beschädigen und die Garantie ungültig machen.

Dieser Notebook-Computer enthält ein zertifiziertes optisches Modul, das einem LASERPRODUKT DER KLASSE 1 entspricht.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Alienware Area-51 m9750 Handbuch herunterladen

Verfügbare Sprachen
