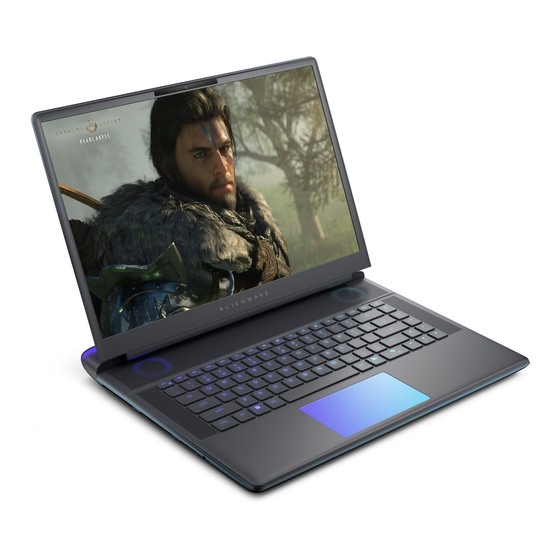

Alienware 16 Area-51
AA16250
Benutzerhandbuch
Vorschriftenmodell: P141F
Vorschriftentyp: P141F001/P141F002
März 2025
Rev. A00
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Alienware 16 Area-51

Inhaltszusammenfassung für Alienware 16 Area-51

  • Seite 1 Alienware 16 Area-51 AA16250 Benutzerhandbuch Vorschriftenmodell: P141F Vorschriftentyp: P141F001/P141F002 März 2025 Rev. A00...
  • Seite 2 Hinweise, Vorsichtshinweise und Warnungen ANMERKUNG: HINWEIS enthält wichtige Informationen, mit denen Sie Ihr Produkt besser nutzen können. VORSICHT: ACHTUNG deutet auf mögliche Schäden an der Hardware oder auf den Verlust von Daten hin und zeigt, wie Sie das Problem vermeiden können. WARNUNG: WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin.

  • Seite 3: Inhaltsverzeichnis

    Links.......................................7 Oben..................................... 8 Zurück....................................9 Unten....................................10 Suchen Sie das Service-Tag oder das Express-Servicecode-Etikett Ihres Computers............ 11 Kapitel 2: Einrichten Ihres Alienware 16 Area-51 AA16250.............. 12 Kapitel 3: Technische Daten des Alienware 16 Area-51 AA16250.............14 Abmessungen und Gewicht............................... 14 Prozessor..................................... 14 Chipsatz....................................15 Betriebssystem..................................
  • Seite 4 Transport empfindlicher Komponenten........................31 Nach der Arbeit an Komponenten im Inneren des Computers................... 31 Empfohlene Werkzeuge..............................32 Schraubenliste..................................32 Hauptkomponenten des Alienware 16 Area-51 AA16250..................... 33 Kapitel 6: Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)....36 Bodenabdeckung................................36 Entfernen der Bodenabdeckung..........................36 Anbringen der Bodenabdeckung..........................39...
  • Seite 5 Installieren des VR-Kühlkörpers........................... 75 Bildschirmbaugruppe.................................76 Entfernen der Bildschirmbaugruppe........................... 76 Einbauen der Displaybaugruppe..........................78 Netzteilanschluss................................82 Entfernen des Netzadapteranschlusses........................82 Einbauen des Netzadapteranschlusses........................83 Systemplatine..................................84 Entfernen der Systemplatine............................84 Einbauen der Systemplatine............................91 Lüfter- und Kühlkörperbaugruppe...........................96 Entfernen der Lüfter- und Kühlkörperbaugruppe..................... 96 Installieren der Lüfter- und Kühlkörperbaugruppe....................
  • Seite 6 Integrierter Selbsttest (Built-In Self-Test, LCD-BIST) des LCD................139 Systemdiagnoseanzeigen..............................139 Wiederherstellen des Betriebssystems..........................140 Zurücksetzen der Echtzeituhr (RTC)..........................141 Sicherungsmedien und Wiederherstellungsoptionen..................... 141 Ein- und Ausschalten des Netzwerks..........................141 Entladen des Reststroms (Kaltstart durchführen)......................141 Kapitel 11: Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware........143 Inhaltsverzeichnis...

  • Seite 7: Kapitel 1: Ansichten Des Alienware 16 Area-51 Aa16250-Systems

    Ansichten des Alienware 16 Area-51 AA16250- Systems Links Abbildung 1. Linke Seitenansicht 1. SD-Kartensteckplatz Legen Sie eine SD-Karte ein, um Ihren Storage zu erweitern und Fotos, Videos und Daten von Ihrem Computer zu speichern. Der Computer unterstützt die folgenden Kartentypen: ● Secure Digital (SD) ●...

  • Seite 8: Oben

    Sie mit zwei Fingern, um mit der rechten Maustaste zu klicken. ANMERKUNG: Dieser Computer unterstützt AlienFX, sodass Sie Farben und Übergangseffekte über mehrere Zonen hinweg anpassen können, einschließlich Tastatur und Netzschalter. Weitere Informationen finden Sie unter Alienware Command Center. Ansichten des Alienware 16 Area-51 AA16250-Systems...

  • Seite 9: Zurück

    ANMERKUNG: Je nach Bildschirm ist möglicherweise ein USB-Type-C-zu-DisplayPort-Adapter (separat erhältlich) erforderlich, um ein DisplayPort-Gerät anzuschließen. ANMERKUNG: USB4 ist abwärtskompatibel mit USB 3.2, USB 2.0 und Thunderbolt 4. ANMERKUNG: Thunderbolt 5 unterstützt zwei 4K-Displays oder ein 8K-Display. Ansichten des Alienware 16 Area-51 AA16250-Systems...

  • Seite 10: Unten

    MyAlienware ist Ihr Hub für Inhalte, die für Ihren Computer personalisiert sind, einschließlich Videos, Artikeln, Handbüchern und Zugriff auf Support. 4. Service-Tag-Etikett Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware- Komponenten in Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können. Ansichten des Alienware 16 Area-51 AA16250-Systems...

  • Seite 11: Suchen Sie Das Service-Tag Oder Das Express-Servicecode-Etikett Ihres Computers

    Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können. Der Express-Servicecode ist eine numerische Version des Service-Tags. Weitere Informationen darüber, wie Sie das Service-Tag Ihres Computers finden, finden Sie in der Wissensdatenbank-Ressource auf Dell Support-Website. Abbildung 5. Position des Service-Tags/Express-Servicecodes Ansichten des Alienware 16 Area-51 AA16250-Systems...

  • Seite 12: Kapitel 2: Einrichten Ihres Alienware 16 Area-51 Aa16250

    Einrichten Ihres Alienware 16 Area-51 AA16250 Info über diese Aufgabe ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Schritte 1. Schließen Sie das Netzteil an und drücken Sie den Betriebsschalter.
  • Seite 13 ANMERKUNG: Je nach bestellter Konfiguration wird dieser Computer möglicherweise mit einem USB-C-Ethernet-Dongle ausgeliefert. Einrichten Ihres Alienware 16 Area-51 AA16250...

  • Seite 14: Kapitel 3: Technische Daten Des Alienware 16 Area-51 Aa16250

    Technische Daten des Alienware 16 Area-51 AA16250 Abmessungen und Gewicht In der folgende Tabelle sind Höhe, Breite, Tiefe und Gewicht des Alienware 16 Area-51 AA16250 aufgeführt. Tabelle 1. Abmessungen und Gewicht  Beschreibung Werte Höhe Vorderseite 24,22 mm (0,95 Zoll) Höchster Punkt 28,50 mm (1,12 Zoll)

  • Seite 15: Chipsatz

    ● 64 GB: 2 x 32 GB, DDR5, 6.400 MT/s, ohne ECC, ohne ● 32 GB: 2 x 16 GB, DDR5, 7.200 MT/s, ohne ECC, XMP Externe Anschlüsse und Steckplätze Die folgende Tabelle listet die externen Anschlüsse und Steckplätze auf, die an Ihrem Alienware 16 Area-51 AA16250 verfügbar sind. Technische Daten des Alienware 16 Area-51 AA16250...

  • Seite 16: Interne Steckplätze

    Funktionen der verschiedenen Arten von M.2-Karten finden Sie in der Wissensdatenbank-Ressource auf der Dell Support-Seite. Wireless-Modul In der folgenden Tabelle ist das vom Alienware 16 Area-51 AA16250 unterstützte WLAN-Modul (Wireless Local Area Network) aufgeführt. Tabelle 7. Wireless-Modul – Technische Daten  Beschreibung Werte...

  • Seite 17: Audio

    Nicht unterstützt Mikrofon Digital-Array-Mikrofone in der Kamerabaugruppe Storage In diesem Abschnitt sind die Storage-Optionen für Ihren Alienware 16 Area-51 AA16250 aufgeführt. Ihr Alienware 16 Area-51 AA16250 unterstützt bis zu zwei M.2-2280-SSD-Steckplätze und einen M.2-2230- oder 2280-SSD- Steckplatz. Tabelle 9. Speicherspezifikationen  Speichertyp Schnittstellentyp Kapazität...

  • Seite 18: Speicherkartenleser

    Steckplätzen (für Computer mit NVIDIA RTX 5070 Ti) Ihres Computers unterstützt. Speicherkartenleser In der folgenden Tabelle sind die technischen Daten der Speicherkarten aufgeführt, die von Ihrem Alienware 16 Area-51 AA16250 unterstützt werden. Tabelle 10. Technische Daten des Medienkartenlesegeräts  Beschreibung...

  • Seite 19: Tastenkombinationen

    Ihr Computer verfügt über vorprogrammierte Makrotasten, die es Ihnen ermöglichen, mehrere Aktionen mit einem einzigen Tastendruck auszuführen. Tabelle 13. Makrotasten  Tasten Beschreibung Makrotasten ANMERKUNG: Sie können Modi konfigurieren und mehrere Aufgaben für die Makrotasten auf der Tastatur zuweisen. Technische Daten des Alienware 16 Area-51 AA16250...

  • Seite 20: Kamera

    Tasten Beschreibung Lautsprecher stumm schalten Lautstärke erhöhen Lautstärke reduzieren Kamera Die folgende Tabelle enthält die technischen Daten der Kamera Ihres Alienware 16 Area-51 AA16250. Tabelle 15. Technische Daten der Kamera  Beschreibung FHD-RGB+ IR-Kamera 4K-HDR mit RGB+ IR-Kamera Anzahl der Kameras Zwei...

  • Seite 21: Netzadapter

    ANMERKUNG: Wenn Sie nicht das für Ihren Computer empfohlene Netzteil der Marke Dell erworben haben, stellen Sie sicher, dass das von Ihnen verwendete Netzteil die folgenden Anforderungen erfüllt: Die folgende Tabelle enthält die technischen Daten des Netzteils für das Alienware 16 Area-51 AA16250-System. Tabelle 18. Anforderungen an das Netzteil ...

  • Seite 22: Akku

    BIOS-Setup-Bildschirm aktiviert werden. Wählen Sie Energie > Akkukonfiguration > ExpressCharge aus und drücken Sie dann die Eingabetaste. Akku Die folgende Tabelle enthält die technischen Daten des Akkus Ihres Alienware 16 Area-51 AA16250. Tabelle 19. Akku – Technische Daten  Beschreibung Werte Akku-Typ 6-Zellen-Lithium-Ionen-Akku (96 Wh) mit ExpressCharge 2...

  • Seite 23: Anforderungen An Die Stromversorgung (Bei Computern Mit 6-Zellen-Akku, 96 Wh)

    Die vom Ladegerät bereitgestellte Leistung muss zwischen mindestens 90 W für die Funkgeräte und maximal 100 W liegen, um die maximale Ladegeschwindigkeit zu erreichen. Dieser Computer unterstützt die Schnellladefunktion USB Power Delivery (PD). Display Die folgende Tabelle enthält die technischen Daten des Displays Ihres Alienware 16 Area-51 AA16250. Tabelle 20. Technische Daten des Displays  Beschreibung Werte...

  • Seite 24: Gpu - Separat

    24 GB GDDR7 Unterstützung für externe Anzeigen In der folgenden Tabelle ist die Unterstützung für externe Displays durch das Alienware 16 Area-51 AA16250-System aufgeführt. ANMERKUNG: Um G-SYNC zu aktivieren, schließen Sie das G-SYNC-fähige Display an den USB-C- oder HDMI-Anschluss Ihres Computers an.

  • Seite 25: Aktivieren Von G-Sync

    ANMERKUNG: Dieser Schritt gilt für G-SYNC-kompatible Displays oder VRR-Displays, die nicht von NVIDIA als G-SYNC-kompatibel validiert wurden. Betriebs- und Storage-Umgebung In dieser Tabelle sind die Betriebs- und Lagerungsspezifikationen Ihres Alienware 16 Area-51 AA16250 aufgeführt. Luftverschmutzungsklasse: G1 gemäß ISA-S71.04-1985 Tabelle 23. Computerumgebung ...

  • Seite 26: Dell Low Blue Light-Anzeige

    ● Machen Sie alle zwei Stunden eine längere Pause von 20 Minuten. ● Sehen Sie während der Pause von Ihrem Bildschirm weg und betrachten Sie mindestens 20 Sekunden ein entferntes Objekt in etwa 6 m Entfernung. Technische Daten des Alienware 16 Area-51 AA16250...

  • Seite 27: Kapitel 4: Alienware Command Center

    Unterstützt wichtige Einstellungen für Peripheriegeräte und ordnet diese anderen Funktionen, wie Profilen, Makros, AlienFX und der Game-Bibliothek, zu. AWCC unterstützt zudem die Überwachung von Klangverwaltung, Temperatur, CPU, GPU und Arbeitsspeicher (RAM). Weitere Informationen zu AWCC finden Sie in der Online-Hilfe zu Alienware Command Center oder in der Wissensdatenbank-Ressource auf Dell Support-Seite.

  • Seite 28: Kapitel 5: Arbeiten An Komponenten Im Inneren Des Computers

    Arbeiten an Komponenten im Inneren des Computers Sicherheitshinweise Beachten Sie folgende Sicherheitsrichtlinien, damit Ihr Computer vor möglichen Schäden geschützt und Ihre eigene Sicherheit sichergestellt ist. Wenn nicht anders angegeben, wird bei jedem Verfahren in diesem Dokument davon ausgegangen, dass Sie die im Lieferumfang des Computers enthaltenen Sicherheitshinweise gelesen haben.

  • Seite 29: Sicherheitsvorkehrungen

    6. Entfernen Sie alle Medienkarten und optischen Laufwerke aus dem Computer, falls vorhanden. 7. Verwenden Sie zum Reinigen der Lüftungsschlitze eine weiche Bürste und bewegen Sie sie vertikal. ANMERKUNG: Entfernen Sie nicht die Bodenabdeckung und verwenden Sie kein Gebläse, um die Lüftungsschlitze zu reinigen.

  • Seite 30: Schutz Vor Elektrostatischer Entladung (Esd)

    Schutz vor elektrostatischer Entladung (ESD) Die elektrostatische Entladung ist beim Umgang mit elektronischen Komponenten, insbesondere empfindlichen Komponenten wie z. B. Erweiterungskarten, Prozessoren, Speichermodulen und Hauptplatinen, ein wichtiges Thema. Eine leichte Ladung kann Schaltkreise bereits auf eine Weise schädigen, die eventuell nicht offensichtlich ist (z. B. zeitweilige Probleme oder eine verkürzte Produktlebensdauer).

  • Seite 31: Komponenten Eines Esd-Service-Kits

    auf den ESD-Beutel gelegt werden, da nur der Innenbereich des Beutels abgeschirmt ist. Legen Sie Teile immer in Ihre Hand, auf die ESD-Matte, in den Computer oder in einen antistatischen Beutel. Komponenten eines ESD-Service-Kits ESD-Service-Kits enthalten folgende Komponenten: ● Antistatische Matte: Die antistatische Matte ist ableitfähig. Während Wartungsverfahren sollten Sie Teile darauf ablegen. Wenn Sie mit einer antistatischen Matte arbeiten, sollte Ihr Armband fest angelegt und der Bonddraht mit der antistatischen Matte und mit sämtlichen blanken Metallteilen am Computer verbunden sein, an denen Sie arbeiten.

  • Seite 32: Empfohlene Werkzeuge

    Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ● Kunststoffstift Schraubenliste ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.

  • Seite 33: Hauptkomponenten Des Alienware 16 Area-51 Aa16250

    M2x5 USB-Typ-C-Halterung M2x3 Lüfter- und M2x3 Kühlkörperbaugruppe Netzschalter M1.2x1.5 WLAN-Hauptantenne M2x5 WLAN-Aux-Antenne M2x5 Woofer M2x1.8 Hochtöner M2x5 Hauptkomponenten des Alienware 16 Area-51 AA16250 Die folgende Abbildung zeigt die wichtigsten Komponenten des Alienware 16 Area-51 AA16250. Arbeiten an Komponenten im Inneren des Computers...
  • Seite 34 Abbildung 9. Hauptkomponenten des Alienware 16 Area-51 AA16250 1. Bodenabdeckung 2. Speichermodul 3. Sensorplatine 4. WLAN-Hauptantennenkabel 5. WLAN-Halterung 6. Lüfter- und Kühlkörperbaugruppe 7. Halterung des Displaykabels 8. SSD-Steckplatzhalterung 9. SSD-Hitzeschutz 10. M.2-2230-SSD 11. Systemplatinenbaugruppe 12. E/A-Platine 13. Akku 14. Handballenstützen- und Tastaturbaugruppe...
  • Seite 35 15. Bildschirmbaugruppe 16. Touchpad-Baugruppe 17. Touchpadhalterung 18. Hochtöner 19. Woofer 20.Tastatursteuerungsplatine 21. Netzteilanschluss 22. Halterung des Netzteilanschlusses 23. Bildschirmkabelhalterung 24.USB-Typ-C-Halterung 25.Lüfter 26.VR-Kühlkörper 27. Netzschalter 28. Netzschalter-Halterung 29.WLAN-AUX-Antennenkabel 30.Hintere E/A-Abdeckung Arbeiten an Komponenten im Inneren des Computers...

  • Seite 36: Kapitel 6: Entfernen Und Installieren Von Vom Kunden Austauschbaren Einheiten (Crus)

    Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs) Die austauschbaren Komponenten in diesem Kapitel sind vom Kunden austauschbare Einheiten (Customer Replaceable Units, CRUs). VORSICHT: Kunden können nur die vom Kunden austauschbaren Einheiten (CRUs) gemäß den Sicherheitsvorkehrungen und Austauschverfahren ersetzen. ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.
  • Seite 37 Abbildung 10. Entfernen der Schrauben für die Bodenabdeckung Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
  • Seite 38 Abbildung 11. Anheben der Bodenabdeckung ANMERKUNG: Bei Computern mit einem Glas auf der Bodenabdeckung das Glas NICHT mit scharfen Werkzeugen verkratzen. Schritte 1. Entfernen Sie die vier Schrauben (M2.5x6.5), mit denen die Bodenabdeckung an der Handauflagen-Tastatur-Baugruppe befestigt ist. 2. Lösen Sie die vier unverlierbaren Schrauben, mit denen die Bodenabdeckung an der Handauflagen-Tastatur-Baugruppe befestigt ist.

  • Seite 39: Anbringen Der Bodenabdeckung

    Abbildung 12. Trennen des Akkukabels 6. Halten Sie den Betriebsschalter fünf Sekunden lang gedrückt, um den Computer zu erden und den Reststrom abzuleiten. Anbringen der Bodenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 40 Abbildung 13. Verbinden des Akkukabels Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
  • Seite 41 Abbildung 14. Schieben der Bodenabdeckung Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
  • Seite 42 Abbildung 15. Die Schrauben der Bodenabdeckung wieder anbringen ANMERKUNG: Bei Computern mit einem Glas auf der Bodenabdeckung das Glas NICHT mit scharfen Werkzeugen verkratzen. ANMERKUNG: Falls Sie das Batteriekabel getrennt haben, stellen Sie sicher, dass Sie das Batteriekabel anschließen. Um das Batteriekabel anzuschließen, führen Sie Schritt 1 im Verfahren aus.

  • Seite 43: Akku

    Akku Warnhinweise für den wiederaufladbaren Lithium-Ionen-Akku VORSICHT: ● Seien Sie vorsichtig beim Umgang mit wiederaufladbaren Lithium-Ionen-Akkus. ● Entladen Sie die Batterie vollständig, bevor Sie sie entfernen. Trennen Sie den Wechselstromnetzadapter vom System und betreiben Sie den Computer ausschließlich im Batteriebetrieb – die Batterie ist vollständig entladen, wenn der Computer nicht mehr angeht, wenn der Netzschalter gedrückt wird.

  • Seite 44: Einsetzen Des Akkus

    Abbildung 16. Entfernen des Akkus Schritte 1. Trennen Sie das Akkukabel vom Akkukabel-Anschluss (PBATT1) auf der Hauptplatine (falls nicht bereits geschehen). 2. Entfernen Sie die acht Schrauben (M2x5), mit denen der Akku an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie die Batterie von der Handauflagenbaugruppe. Einsetzen des Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 45: Akkukabel

    Abbildung 17. Wiedereinbauen des Akkus Schritte 1. Platzieren Sie den Akku mithilfe der Führungsstifte auf der Handauflagenbaugruppe. 2. Richten Sie die Schraubenbohrungen auf dem Akku an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die acht Schrauben (M2x5) zur Befestigung des Akkus an der Handballenstützen- und Tastaturbaugruppe wieder an. 4.

  • Seite 46: Einsetzen Des Akkukabels

    Abbildung 18. Entfernen des Akkukabels Schritte 1. Drehen Sie den Akku um und trennen Sie das Akkukabel vom Anschluss auf dem Akku. 2. Ziehen Sie das Akkukabel vom Akku ab. Einsetzen des Akkukabels Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 47: Speichermodul

    Speichermodul Entfernen des Arbeitsspeichermoduls Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Speichermoduls und stellen das Verfahren zum Entfernen bildlich dar. Abbildung 20.

  • Seite 48: Ssd-Festplatte (Solid-State Drive)

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Speichermoduls und stellen das Verfahren zum Installieren bildlich dar. Abbildung 21. Wiedereinbauen des Speichermoduls Schritte 1. Richten Sie die Kerbe am Speichermodul auf die Lasche am Speichermodulsteckplatz aus. 2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet.
  • Seite 49 Info über diese Aufgabe ANMERKUNG: Die folgende Vorgehensweise gilt nur für Computer mit M.2 2230-SSD. ANMERKUNG: Ihr Computer verfügt über drei Steckplätze (SSD-1, SSD-2 und SSD-3). Welche M.2-Karte im M.2-Steckplatz installiert ist, hängt von der bestellten Konfiguration ab. Unterstützte Kartenkonfigurationen: ●...

  • Seite 50: Installieren Der M.2-2230-Ssd In Steckplatz 1

    Installieren der M.2-2230-SSD in Steckplatz 1 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Die folgende Vorgehensweise gilt nur für Computer mit M.2 2230-SSD. ANMERKUNG: Ihr Computer verfügt über drei SSD-Steckplätze (SSD-1, SSD-2 und SSD-3). Welche M.2-Karte im M.2- Steckplatz installiert ist, hängt von der bestellten Konfiguration ab.

  • Seite 51: Entfernen Des M.2-2280-Ssd Aus Steckplatz 1

    Schritte 1. Richten Sie die Schraubenbohrung der SSD-Montagehalterung an der Schraubenbohrung der SSD aus. 2. Bringen Sie die Schraube (M2x2) wieder an, mit der die M.2-2230-SSD-Montagehalterung an der SSD befestigt wird. 3. Richten Sie die Kerbe der SSD an der Lasche am SSD-Steckplatz aus und schieben Sie die SSD in den SSD-Steckplatz. 4.

  • Seite 52: Installieren Der M.2-2280-Ssd In Steckplatz 1

    Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die Kühlabdeckung des SSD-Laufwerks am Solid-State-Laufwerk und der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Schieben Sie den SSD-Hitzeschild vom SSD-Laufwerk und entfernen Sie ihn. 3. Schieben Sie das SSD-Laufwerk aus dem SSD-Steckplatz heraus und entfernen Sie es. Installieren der M.2-2280-SSD in Steckplatz 1 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...

  • Seite 53: Entfernen Des M.2-2280-Ssd Aus Steckplatz 2 Und Steckplatz 3

    Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des M.2-2280-SSD aus Steckplatz 2 und Steckplatz 3 Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 54: Installieren Des M.2-2280-Ssd In Steckplatz 2 Und Steckplatz 3

    Installieren des M.2-2280-SSD in Steckplatz 2 und Steckplatz 3 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit M.2-2280-SSD. ANMERKUNG: Ihr Computer verfügt über drei SSD-Steckplätze (SSD-1, SSD-2 und SSD-3). Welche M.2-Karte im M.2- Steckplatz installiert ist, hängt von der bestellten Konfiguration ab.

  • Seite 55: Hintere E/A-Abdeckung

    2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Hintere E/A-Abdeckung Entfernen der hinteren E/A-Abdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der hinteren I/O-Abdeckung und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 56: Installieren Der Hinteren E/A-Abdeckung

    Schritte 1. Entfernen Sie die zwei Schrauben (M2.5x6), mit denen die hintere E/A-Abdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Entfernen Sie die zwei Schrauben (M2x1.8) zur Befestigung des Tron-Beleuchtungskabels an der Handballenstützen- und Tastaturbaugruppe. VORSICHT: Ziehen Sie nicht an den Biegepunkten des Tron-Beleuchtungskabels und prüfen Sie diese beim Entfernen und Installieren der hinteren I/O-Abdeckung auf Schäden.
  • Seite 57 Abbildung 29. Einbauen der I/O-Abdeckung ANMERKUNG: Stellen Sie zur Vermeidung von Schäden am Computer sicher, dass das Kabel für die Tron-Beleuchtung beim Einsetzen der hinteren I/O-Abdeckung in die Handballenstützen- und Tastaturbaugruppe nicht eingeklemmt wird. Schritte 1. Schieben Sie die hintere E/A-Abdeckung korrekt ausgerichtet in die Handballenstützen- und Tastaturbaugruppe, bis sie einrastet.

  • Seite 58: Lüfter

    Lüfter Entfernen des Lüfters VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Lüfters und stellen das Verfahren zum Entfernen bildlich dar.
  • Seite 59 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Lüfters und stellen das Verfahren zum Installieren bildlich dar. Abbildung 31. Einbauen des Lüfters Schritte 1. Platzieren Sie den Lüfter korrekt ausgerichtet im Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. 2.

  • Seite 60: Kapitel 7: Entfernen Und Installieren Von Vor Ort Austauschbaren Einheiten (Frus)

    Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs) Die austauschbaren Komponenten in diesem Kapitel sind vor Ort austauschbare Einheiten (Field Replaceable Units, FRUs). VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. VORSICHT: Um mögliche Beschädigungen der Komponente oder Datenverlust zu vermeiden, sollten die vor Ort austauschbaren Einheiten (FRUs) unbedingt durch einen autorisierten Servicetechniker ersetzt werden.

  • Seite 61: Installieren Der I/O-Platine

    Abbildung 32. Entfernen der I/O-Platine Schritte 1. Lösen Sie das Klebeband, mit dem das I/O-Platinenkabel am Anschluss auf der Hauptplatine befestigt ist. 2. Öffnen Sie die Verriegelung und trennen Sie das I/O-Platinenkabel vom I/O-Platinenanschluss (JIO1) der Hauptplatine. 3. Trennen Sie die Hochtöner- und Woofer-Kabel von den Anschlüssen für Hochtöner (JSPK2) und Woofer (JSPK1) an der I/O-Platine.
  • Seite 62 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der I/O-Platine und bieten eine visuelle Darstellung des Installationsverfahrens. Abbildung 33. Installieren der I/O-Platine Schritte 1.

  • Seite 63: Touchpad-Baugruppe

    7. Befestigen Sie das Kabel der I/O-Platine mit dem Klebeband am Anschluss der Hauptplatine. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Touchpad-Baugruppe Entfernen der Touchpad-Baugruppe VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt.
  • Seite 64 Abbildung 34. Entfernen der Touchpad-Baugruppe Schritte 1. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Tastatursteuerungsplatine vom Anschluss (MCU MB JPK) auf der Hauptplatine. 2. Falten Sie das Kabel der Tastatursteuerungsplatine zusammen. 3. Entfernen Sie das L-förmige Gummipad auf der Oberseite und das kleinere Gummipad auf der linken Seite des Touchpads. ANMERKUNG: Bei Computern, die mit einer CHERRY-Tastatur ausgeliefert werden, werden beide Gummipads auf der Touchpadhalterung befestigt.
  • Seite 65 Abbildung 35. Bei Computern, die mit einer CHERRY-Tastatur ausgeliefert werden ANMERKUNG: Bei Computern, die mit einer Per-key-Tastatur ausgeliefert werden, achten Sie darauf, dass Sie das Gummipad vor dem Entfernen des Tastaturkabels lösen. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)

  • Seite 66: Installieren Der Touchpad-Baugruppe

    Abbildung 36. Bei Computern, die mit einer Per-key-Tastatur ausgeliefert werden 4. Entfernen Sie die zwei Schrauben (M2x3), mit denen die Touchpadhalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 5. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Touchpadbeleuchtung vom Anschluss (JTPLED) auf der Tastatursteuerungsplatine.
  • Seite 67 Abbildung 37. Installieren der Touchpad-Baugruppe Schritte 1. Richten Sie das Touchpad aus und setzen Sie es in den Steckplatz an der Handballenstützen-Tastatur-Baugruppe. ANMERKUNG: Drehen Sie den Computer um und öffnen Sie das Display. Stellen Sie sicher, dass das Touchpad an allen vier Seiten gleich ausgerichtet sind. 2.
  • Seite 68 3. Schieben Sie das Tastaturkabel in seinen Anschluss (JKB1) auf der Tastatursteuerungsplatine und schließen Sie die Verriegelung, um das Kabel zu sichern. 4. Schieben Sie das Tastaturkabel in den Anschluss (JTP15) auf der Tastatursteuerungsplatine und schließen Sie die Verriegelung, um das Kabel zu sichern. 5.

  • Seite 69: Tastatursteuerungsplatine

    Abbildung 39. Bei Computern, die mit einer Per-key-Tastatur ausgeliefert werden 8. Falten Sie das Kabel der Tastatursteuerungsplatine nach unten. 9. Schieben Sie das Kabel der Tastatursteuerungsplatine in den Anschluss (MCU MB JPK) auf der Hauptplatine und schließen Sie die Verriegelung, um das Kabel zu sichern. Nächste Schritte 1.
  • Seite 70 Abbildung 40. Entfernen der Tastatursteuerungsplatine ANMERKUNG: Bei Modellen, die mit einer Per-key- oder mechanischen Tastatur ausgeliefert werden, müssen nach dem Austausch der Tastatursteuerungsplatine die Tastatursprache und die Tastaturfarbe im Computer eingerichtet werden. Wenn der Computer nach dem erneuten Zusammensetzen eingeschaltet wird, wird eine Fehlermeldung angezeigt. Drücken Sie die Taste F2, um zum Abschnitt „Tastatur“...

  • Seite 71: Installieren Der Tastatursteuerungsplatine

    6. Öffnen Sie die Verriegelung und trennen Sie das Touchpadkabel vom Anschluss (JTP15) auf der Tastatursteuerungsplatine. 7. Öffnen Sie die Verriegelung und trennen Sie das Tastaturkabel vom Anschluss (KB) auf der Tastatursteuerungsplatine. 8. Entfernen Sie die zwei Schrauben (M2x1.8), mit denen die Tastatursteuerungsplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

  • Seite 72: Hall-Sensorplatine

    Schritte 1. Platzieren Sie die Tastatursteuerungsplatine mithilfe der Führungsstifte im Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. 2. Bringen Sie die zwei Schrauben (M2x1.8) zur Befestigung der Tastatursteuerungsplatine an der Handballenstützen- und Tastaturbaugruppe wieder an. 3. Schieben Sie das Tastaturkabel in den Anschluss (KB) auf der Tastatursteuerungsplatine und schließen Sie die Verriegelung, um das Kabel zu sichern.

  • Seite 73: Installieren Der Hall-Sensorplatine

    Abbildung 42. Entfernen der Hall-Sensorplatine Schritte 1. Trennen Sie das Hall-Sensorplatinenkabel vom Anschluss (JKB2) der Tastatursteuerungsplatine. 2. Lösen Sie das Kabel der Hall-Sensorplatine von der Handballenstützen- und Tastaturbaugruppe. 3. Entfernen Sie die Schraube (M2x1.8), mit der die Hall-Sensorplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist.

  • Seite 74: Kühlkörper Des Spannungsreglers (Vr)

    Abbildung 43. Installieren der Hall-Sensorplatine Schritte 1. Schließen Sie das Hall-Sensorkabel an den Anschluss (JH1) auf der Hall-Sensorplatine an. 2. Richten Sie die Schraubenbohrung auf der Hall-Sensorplatine an der Schraubenbohrung auf der Handballenstützen- und Tastaturbaugruppe entlang aus. 3. Setzen Sie die Schraube (M2x1.8), mit der die Hall-Sensorplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist, wieder ein.

  • Seite 75: Installieren Des Vr-Kühlkörpers

    ANMERKUNG: Vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper, um eine maximale Kühlleistung für den Prozessor sicherzustellen. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden. Die folgende Abbildung zeigt die Position des VR-Kühlkörpers und stellt das Verfahren zum Entfernen bildlich dar. Abbildung 44.

  • Seite 76: Bildschirmbaugruppe

    Abbildung 45. Installieren des VR-Kühlkörpers Schritte 1. Richten Sie den VR-Kühlkörper entsprechend aus und setzen Sie ihn in die Hauptplatine ein. 2. Ziehen Sie die sechs unverlierbaren Schrauben fest, mit denen der VR-Kühlkörper an der Hauptplatine befestigt wird. ANMERKUNG: Ziehen Sie die unverlierbaren Schrauben in der auf dem Kühlkörper angegebenen Reihenfolge fest [1 > 2 >...
  • Seite 77 Die nachfolgenden Abbildungen zeigen die Position der Bildschirmbaugruppe und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Abbildung 46. Entfernen der Bildschirmbaugruppe Abbildung 47. Entfernen der Bildschirmbaugruppe Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)

  • Seite 78: Einbauen Der Displaybaugruppe

    Abbildung 48. Entfernen der Bildschirmbaugruppe Schritte 1. Entfernen Sie die zwei Schrauben (M2x5), mit denen die Bildschirmkabelhalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Heben Sie die Bildschirmkabelhalterung vom Bildschirmkabel. 3. Trennen Sie das Bildschirmkabel vom Anschluss (eDP) auf der Systemplatine. 4.
  • Seite 79 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe VORSICHT: Legen Sie den Computer auf einer weichen und sauberen Oberfläche ab, um ein Verkratzen des Bildschirms zu vermeiden. ANMERKUNG: Die Bildschirmbaugruppe ist als Hinge-Up Design (HUD)-Baugruppe definiert und kann nicht weiter zerlegt werden.
  • Seite 80 Abbildung 50. Einbauen der Displaybaugruppe Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 81 Abbildung 51. Einbauen der Displaybaugruppe ANMERKUNG: Legen Sie den Computer auf einer weichen und sauberen Oberfläche ab, um ein Verkratzen des Bildschirms zu vermeiden. Schritte 1. Richten Sie die Schraubenbohrungen der Bildschirmbaugruppe auf die Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus. 2.

  • Seite 82: Netzteilanschluss

    Abbildung 52. Bildschirmkabelhalterung 6. Führen Sie das Bildschirmkabel über die Unterseite der Bildschirmkabelhalterung in die Öffnung neben der Dreiecksmarkierung ein. 7. Schieben Sie das Bildschirmkabel über die Leiste auf der Bildschirmkabelhalterung und in die Öffnung auf der anderen Seite der Halterung.

  • Seite 83: Einbauen Des Netzadapteranschlusses

    Abbildung 53. Entfernen des Netzadapteranschlusses Schritte 1. Entfernen Sie die zwei Schrauben (M2x5), mit denen die Netzadapterporthalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Heben Sie die Netzadapteranschlusshalterung aus dem Netzadapteranschluss. 3. Trennen Sie das I/O-Platinenkabel mithilfe der Zuglasche vom Anschluss (PJPDC1) auf der Hauptplatine. 4.

  • Seite 84: Systemplatine

    Abbildung 54. Einbauen des Netzadapteranschlusses Schritte 1. Platzieren Sie den Netzadapter-Port korrekt ausgerichtet im Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. 2. Bringen Sie das Klebeband an, mit dem der Netzadapteranschluss an der Lüfter- und Kühlkörperbaugruppe befestigt wird. 3. Verbinden Sie das Netzadapter-Portkabel mit dem Anschluss (PJPDC1) auf der Systemplatine. 4.
  • Seite 85 Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie das Speichermodul. 4. Entfernen Sie das 2230-SDD bzw. das 2280-SSD aus Steckplatz 1 (je nach Modell). 5. Entfernen Sie das 2280-SSD aus Steckplatz 2 oder Steckplatz 3 (je nach Modell).
  • Seite 86 Abbildung 55. Anschlüsse auf der Hauptplatine 1. Bildschirmkabel-Anschluss (eDP) 2. Lüfteranschluss (JFAN3) 3. Anschluss des Netzadapters (PJPDC1) 4. SSD-Steckplatz 2 (SSD-2) 5. SSD-Steckplatz 3 (SSD-3) 6. Lüfteranschluss (JFAN4) 7. I/O-Platinenanschluss (JIO1) 8. Anschluss des Akkus (PBATT1) 9. Anschluss der Tastatursteuerungsplatine (MCU MB JPK) 10.
  • Seite 87 Abbildung 56. Entfernen des Bildschirmkabels Abbildung 57. Trennen der Kabel von der Hauptplatine Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 88 Abbildung 58. Entfernen der Systemplatine Schritte 1. Entfernen Sie die zwei Schrauben (M2x5), mit denen die Bildschirmkabelhalterung an der Hauptplatine und der Handballenstützen-Tastatur-Baugruppe befestigt ist. 2. Entfernen Sie die Bildschirmkabelhalterung von der Hauptplatine und der Handballenstützen-Tastatur-Baugruppe. 3. Trennen Sie das Bildschirmkabel (eDP) von der Hauptplatine. 4.
  • Seite 89 22.Entfernen Sie die Schraube (M2x3), mit der die USB-Typ-C-Halterung an der Hauptplatine befestigt ist. 23.Heben Sie die USB-Typ-C-Halterung von der Systemplatine ab. ANMERKUNG: Die USB-Typ-C-Halterung von der Unterseite der Hauptplatine muss auf die neue Hauptplatine übertragen werden. Abbildung 59. Entfernen der USB-Typ-C-Halterung 24.Bringen Sie die Ersatzschrauben vom SSD-Steckplatz auf der neuen Hauptplatine an.
  • Seite 90 Abbildung 60. SSD-Schrauben 25.Drehen Sie die Systemplatinenbaugruppe um. 26.Nachdem alle oben genannten Schritte ausgeführt wurden, haben Sie nur noch die Systemplatine vor sich. ANMERKUNG: Bevor Sie zur fehlerhaften Hauptplatine zurückkehren, befestigen Sie den Prozessor (CPU)-Aufkleber über dem Prozessorchip und den GPU-Aufkleber über der GPU und stellen Sie sicher, dass er die gesamte Oberfläche bedeckt. Abbildung 61.

  • Seite 91: Einbauen Der Systemplatine

    Abbildung 62. E31-Schaber Einbauen der Systemplatine VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Informationen zum Installieren dieser Komponente finden Sie im technischen Datenblatt, das im Service-Kit enthalten ist.
  • Seite 92 Abbildung 63. Anschlüsse auf der Hauptplatine 1. Bildschirmkabel-Anschluss (eDP) 2. Lüfteranschluss (JFAN3) 3. Anschluss des Netzadapters (PJPDC1) 4. SSD-Steckplatz 2 (SSD-2) 5. SSD-Steckplatz 3 (SSD-3) 6. Lüfteranschluss (JFAN4) 7. I/O-Platinenanschluss (JIO1) 8. Anschluss des Akkus (PBATT1) 9. Anschluss der Tastatursteuerungsplatine (MCU MB JPK) 10.
  • Seite 93 Abbildung 64. Einbauen der Systemplatine Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 94 Abbildung 65. Einbauen der Systemplatine Abbildung 66. Einbauen der Bildschirmkabelhalterung Schritte 1. Drehen Sie die Hauptplatine um. 2. Richten Sie die Schraubenbohrung der USB-Typ-C-Halterung auf die Schraubenbohrung der Hauptplatine aus. 3. Bringen Sie die zwei Schrauben (M2x3) wieder an, mit denen die USB-Typ-C-Halterung an der Systemplatine befestigt wird. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
  • Seite 95 Abbildung 67. Einbauen der USB-Typ-C-Halterung 4. Installieren Sie die Lüfter- und Kühlkörperbaugruppe. 5. Drehen Sie die Hauptplatinenbaugruppe um und positionieren Sie sie auf der Handballenstützen- und Tastaturbaugruppe. ANMERKUNG: Wenn Sie die Hauptplatinenbaugruppe installieren, richten Sie die Hauptplatinenbaugruppe an den Positionierungsstiften auf der Handballenstützen- und Tastaturbaugruppe und den Erweiterungen des Kühlkörpers an der oberen Kante der Handballenstützen- und Tastaturbaugruppe aus.

  • Seite 96: Lüfter- Und Kühlkörperbaugruppe

    Abbildung 68. Anschluss für Netzschalter 21. Schließen Sie das Bildschirmkabel (eDP) von der Hauptplatine an. 22.Setzen Sie die Bildschirmkabelhalterung korrekt ausgerichtet auf die Hauptplatine und Handballenstützen- und Tastaturbaugruppe. 23.Setzen Sie die zwei Schrauben (M2x5), mit denen die Bildschirmkabelhalterung an der Hauptplatine und der Handballenstützen- Tastatur-Baugruppe befestigt ist, wieder ein.
  • Seite 97 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie das Speichermodul. 4. Entfernen Sie das 2230-SDD bzw. das 2280-SSD aus Steckplatz 1 (je nach Modell). 5. Entfernen Sie das 2280-SSD aus Steckplatz 2 oder Steckplatz 3 (je nach Modell). 6. Entfernen Sie die hintere E/A-Abdeckung.

  • Seite 98: Installieren Der Lüfter- Und Kühlkörperbaugruppe

    Abbildung 69. Entfernen der Lüfter- und Kühlkörperbaugruppe Schritte 1. Trennen Sie die Lüfterkabel von den Anschlüssen (JFAN1, JFAN3 und JFAN4) auf der Hauptplatine. 2. Drehen Sie die Systemplatinenbaugruppe um. 3. Entfernen Sie die sieben unverlierbaren Schrauben (M2x3), mit denen die Lüfter- und Kühlkörperbaugruppe an der Hauptplatine befestigt wird.
  • Seite 99 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Informationen zum Installieren dieser Komponente finden Sie im technischen Datenblatt, das im Service-Kit enthalten ist. Das Vorhandensein der Element-31-Wärmeleitpaste im Computer hängt von der installierten GPU-Konfiguration In der folgenden Tabelle sehen Sie, ob bei Ihrem Computer Element-31-Wärmeleitpaste aufgetragen ist.
  • Seite 100 Abbildung 70. Installieren der Lüfter- und Kühlkörperbaugruppe Schritte VORSICHT: Verwenden Sie keine Alkoholtupfer zum Entfernen der Element-31-Wärmeleitpaste von der Oberfläche der CPU oder GPU. Die Alkohollösung dieser Tupfer löst die Element-31-Wärmeleitpaste in leitende Metallpartikel auf. Wenn diese leitenden Metallpartikel in Kontakt mit der Oberfläche der Hauptplatine kommen, verursacht dies beim Einschalten Ihres Computers einen elektrischen Kurzschluss.

  • Seite 101: Netzschalter

    ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper installiert und entfernt werden. Dies vereinfacht das Entfernen und Installieren und verhindert außerdem, dass die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper unterbrochen wird. 2. Installieren Sie den Netzadapteranschluss. 3. Installieren Sie den VR-Kühlkörper. 4.

  • Seite 102: Installieren Des Netzschalters

    Abbildung 71. Entfernen des Netzschalters Schritte 1. Entfernen Sie die beiden Schrauben (M1.2x1.5), mit denen die Netzschalterhalterung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Heben Sie die Netzschalterhalterung vom Netzschalter ab. 3. Heben Sie den Netzschalter zusammen mit dem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus. Installieren des Netzschalters VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
  • Seite 103 Abbildung 72. Installieren des Netzschalters Schritte 1. Setzen Sie den Netzschalter zusammen mit dem Kabel korrekt ausgerichtet im Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein. 2. Richten Sie die Schraubenbohrung auf der Netzschalterhalterung an der Schraubenbohrung auf der Handballenstützen- und Tastaturbaugruppe aus.

  • Seite 104: Wlan-Hauptantenne

    WLAN-Hauptantenne Entfernen der WLAN-Hauptantenne VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie das Speichermodul. 4.

  • Seite 105: Einbauen Der Wlan-Hauptantenne

    Abbildung 73. Entfernen der WLAN-Hauptantenne Schritte 1. Entfernen Sie das WLAN-Hauptantennenkabel aus den Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe. 2. Drehen Sie den Computer um. 3. Entfernen Sie die zwei Schrauben (M2x5) zur Befestigung der WLAN-Hauptantenne an der Handballenstützen- und Tastaturbaugruppe.
  • Seite 106 Abbildung 74. Einbauen der WLAN-Hauptantenne Schritte 1. Setzen Sie die WLAN-Hauptantenne zusammen mit ihrem Kabel korrekt ausgerichtet auf den Steckplatz der Handballenstützen- und Tastaturbaugruppe. 2. Bringen Sie die zwei Schrauben (M2x5) zur Befestigung der WLAN-Hauptantenne an der Handballenstützen- und Tastaturbaugruppe wieder an. 3.

  • Seite 107: Wlan-Aux-Antenne

    WLAN-Aux-Antenne Entfernen der WLAN-Aux-Antenne VORSICHT: Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie das Speichermodul. 4.

  • Seite 108: Installieren Der Wlan-Aux-Antenne

    Schritte 1. Entfernen Sie das WLAN-Aux-Antennenkabel aus den Kabelführungen der Handballenstützen- und Tastaturbaugruppe. 2. Drehen Sie den Computer um. 3. Entfernen Sie die zwei Schrauben (M2x5) zur Befestigung der WLAN-Aux-Antenne an der Handballenstützen- und Tastaturbaugruppe. 4. Heben Sie die WLAN-Aux-Antenne zusammen mit dem Kabel von der Handballenstützen- und Tastaturbaugruppe an. Installieren der WLAN-Aux-Antenne VORSICHT: Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.

  • Seite 109: Lautsprecherbaugruppe

    Nächste Schritte 1. Befolgen Sie Schritt 5 bis Schritt 23 des Verfahrens unter Wiedereinbauen der Systemplatine. ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper installiert und entfernt werden. Dies vereinfacht das Entfernen und Installieren und verhindert außerdem, dass die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper unterbrochen wird.
  • Seite 110 Abbildung 77. Entfernen der Woofer Abbildung 78. Entfernen der Hochtöner Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)

  • Seite 111: Einbauen Der Lautsprecherbaugruppe

    Schritte 1. Trennen Sie das Woofer-Kabel vom Anschluss (JSPK1) auf der I/O-Platine. 2. Entfernen Sie die vier Schrauben (M2x1.8) zur Befestigung der Woofer an der Handballenstützen- und Tastaturbaugruppe. 3. Entfernen Sie die Woofer-Kabel aus den Kabelführungen der Handballenstützen- und Tastaturbaugruppe. 4.

  • Seite 112: Handballenstützen- Und Tastaturbaugruppe

    5. Führen Sie das Wooferkabel durch die Kabelführungen auf der Handballenstützen- und Tastaturbaugruppe. 6. Bringen Sie die vier Schrauben (M2x1.8) zur Befestigung der Woofer an der Handballenstützen- und Tastaturbaugruppe wieder 7. Verbinden Sie das Woofer-Kabel mit dem Anschluss (JSPK1) auf der I/O-Platine. Nächste Schritte 1.

  • Seite 113: Einbauen Der Handauflagen-Tastatur-Baugruppe

    ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper installiert und entfernt werden. Dies vereinfacht das Entfernen und Installieren und verhindert außerdem, dass die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper unterbrochen wird. 18. Entfernen Sie den Netzschalter. 19. Entfernen Sie die WLAN-Hauptantenne. 20.Entfernen Sie die WLAN-Aux-Antenne.
  • Seite 114 Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Handballenstützen- und Tastaturbaugruppe und stellen das Verfahren zum Einbauen bildlich dar. Abbildung 81. Einbauen der Handauflagen-Tastatur-Baugruppe Schritte Platzieren Sie die Handballenstützen- und Tastaturbaugruppe auf einer ebenen und sauberen Oberfläche und führen Sie die erforderlichen Schritte aus, um die Handballenstützen- und Tastaturbaugruppe zu installieren.
  • Seite 115 13. Installieren Sie den Lüfter. 14. Installieren Sie die hintere E/A-Abdeckung. 15. Installieren Sie das 2280-SSD in Steckplatz 2 oder Steckplatz 3 (je nach Modell). 16. Installieren Sie das 2230-SDD bzw. das 2280-SSD in Steckplatz 1 (je nach Modell). 17. Bauen Sie das Speichermodul ein.

  • Seite 116: Kapitel 8: Software

    Software Dieses Kapitel listet die unterstützten Betriebssysteme sowie die Anweisungen für die Installation der Treiber auf. Betriebssystem Ihr Alienware 16 Area-51 AA16250 unterstützt folgende Betriebssysteme: ● Windows 11 Home ● Windows 11 Pro Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern in der Dell Wissensdatenbank den Artikel „Häufig gestellte Fragen zu Treibern und Downloads“...

  • Seite 117: Kapitel 9: Bios-Konfiguration

    BIOS-Konfiguration ANMERKUNG: Abhängig vom Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Optionen möglicherweise nicht angezeigt. VORSICHT: Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. Bevor Sie die Einstellungen im BIOS-Setup ändern, wird empfohlen, dass Sie sich die ursprünglichen Einstellungen zur späteren Verwendung notieren.

  • Seite 118: Anzeigen Der Erweiterten Setup-Optionen

    Neustart des Computers wirksam. ANMERKUNG: Die in diesem Abschnitt aufgeführten Optionenkönnen je nach Computer und installierten Geräten variieren. Tabelle 30. System-Setup-Optionen – Menü „Overview“  Übersicht Alienware 16 Area-51 AA16250 BIOS Version Zeigt die Versionsnummer des BIOS an. Service-Tag Zeigt das Service-Tag des Computers an.

  • Seite 119: Übersicht

    Tabelle 30. System-Setup-Optionen – Menü „Overview“ (fortgesetzt) Übersicht Tag der Herstellung Zeigt das Herstellungsdatum des Computers an. Ownership Date Zeigt das Datum der Eigentumsrechte des Computers an. Express-Servicecode Zeigt den Express-Servicecode des Computers an. Ownership Tag Zeigt den Ownership Tag des Computers an. BATTERY Information Primär Zeigt den primären Akku des Computers an.
  • Seite 120 Tabelle 30. System-Setup-Optionen – Menü „Overview“ (fortgesetzt) Übersicht Videoarbeitsspeicher Zeigt die Angaben zum Videospeicher des Computers. Wi-Fi Device Zeigt die Angaben zum Wireless-Gerät des Computers. Native Resolution Zeigt die native Auflösung des Displays an. Video BIOS Version Zeigt die Video-BIOS-Version des Computers. ANMERKUNG: Um diese Option anzuzeigen, aktivieren Sie den Modus Advanced Setup, wie unter Anzeigen erweiterter Setup-Optionen...
  • Seite 121 Tabelle 31. Optionen des System-Setup – Menü „Boot Configuration“ (fortgesetzt) Startkonfiguration ANMERKUNG: Um diese Option anzuzeigen, aktivieren Sie den Modus Advanced Setup, wie unter Anzeigen erweiterter Setup-Optionen beschrieben. Expert Key Management Enable Custom Mode Steuert, ob die Schlüssel in den PK-, KEK-, db- und dbx- Sicherheitsschlüsseldatenbanken geändert werden.
  • Seite 122 Tabelle 32. System-Setup-Optionen: Menü „Integrated Devices“ (fortgesetzt) Integrierte Geräte Enable Thunderbolt (and PCIe behind TBT) Aktiviert die Fähigkeit der über einen Thunderbolt-Adapter angeschlossenen PCIe- Pre-boot Modules (Thunderbolt (und PCIe Geräte, die ROM-Option UEFI der PCIe-Geräte (falls vorhanden) während des hinter TBT)-Pre-Boot-Module aktivieren) Vorstarts auszuführen.
  • Seite 123 Tabelle 34. System-Setup-Optionen: Menü „Display“ (fortgesetzt) Bildschirm Brightness on AC power Standardmäßig ist die Bildschirmhelligkeit auf 100 eingestellt wenn der Computer mit Netzstrom betrieben wird. Legt die Bildschirmhelligkeit fest, wenn der Computer mit Netzstrom betrieben wird. ANMERKUNG: Um diese Option anzuzeigen, aktivieren Sie den Modus Advanced Setup, wie unter Anzeigen erweiterter Setup-Optionen beschrieben.
  • Seite 124 Tabelle 35. System-Setup-Optionen: Menü „Connection“ (fortgesetzt) Verbindung HTTP(s)-Boot-Modus Im „Auto Mode“ wird die Start-URL aus der DHCP-Antwort abgerufen. Die Start- URL gibt den HTTP-Startserver und den Speicherort der NBP-Datei (Network Boot Program) an. Im manuellen Modus gibt der Nutzer die URL in das Textfeld ein, die mit http:// oder https:// beginnen und dem NBP-Dateinamen enden muss.
  • Seite 125 Tabelle 36. System-Setup-Optionen: Menü „Power“ (fortgesetzt) Stromversorgung Standardmäßig ist die Option Block Sleep deaktiviert. ANMERKUNG: Wenn diese Option aktiviert ist, kann der Computer nicht in den Ruhemodus wechseln, Intel Rapid Start ist automatisch deaktiviert und die Option für die Stromversorgung des Betriebssystems ist leer, wenn sie auf Ruhemodus festlegt war.
  • Seite 126 Tabelle 37. System-Setup-Optionen: Menü „Security“ (fortgesetzt) Sicherheit Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Absolute aktiviert zu lassen. WARNUNG: Die Option Permanently Disabled kann nur einmal ausgewählt werden. Wenn Permanently Disabled ausgewählt ist, kann Absolute Persistence nicht erneut aktiviert werden. Es sind keine weiteren Änderungen an den Enable/Disable-Status zulässig.
  • Seite 127 Tabelle 38. System-Setup-Optionen: Menü „Passwords“ (fortgesetzt) Kennwörter Kennwortkonfiguration Die Seite „Kennwortkonfiguration“ enthält mehrere Optionen zum Ändern der Anforderungen von BIOS-Kennwörtern. Sie können die minimale und maximale Länge der Kennwörter ändern und festlegen, dass Kennwörter bestimmte Zeichenklassen enthalten müssen (Großbuchstaben, Kleinbuchstaben, Ziffern, Sonderzeichen).
  • Seite 128 Tabelle 38. System-Setup-Optionen: Menü „Passwords“ (fortgesetzt) Kennwörter ANMERKUNG: Um diese Option anzuzeigen, aktivieren Sie den Modus Advanced Setup, wie unter Anzeigen erweiterter Setup-Optionen beschrieben. Master Password Lockout Enable Master Password Lockout Über die Einstellung Master Password Lockout können Sie die Runktion (Sperrung des Masterkennworts „Recovery Password“...
  • Seite 129 Tabelle 39. System-Setup-Optionen: Menü „Update, Recovery“ (fortgesetzt) Update, Recovery die gleich oder größer als der über die Setup-Option für die automatische Betriebssystemwiederherstellung angegebene Schwellenwert ist, und das lokale Service-Betriebssystem nicht startet oder nicht installiert ist. Standardmäßig ist die Option BIOSConnect aktiviert. Dell Auto OS Recovery Threshold Dell Auto OS Recovery Threshold Ermöglicht die Steuerung des automatischen Startablaufs der Konsole für...
  • Seite 130 Tabelle 40. System-Setup-Optionen – Menü „System Management“ (fortgesetzt) Systemverwaltung Anfragen vom Betriebssystemagent Legt fest, ob für die unter dem Betriebssystem laufenden Anwendungen bei den nächsten Starts eine Preboot-Diagnose durchgeführt wird. ANMERKUNG: Um diese Option anzuzeigen, aktivieren Sie den Modus Advanced Setup, wie unter Anzeigen erweiterter Setup-Optionen beschrieben.
  • Seite 131 Tabelle 42. System-Setup-Optionen. Menü „Pre-boot Behavior“ (fortgesetzt) Verhalten vor dem Starten ANMERKUNG: Um diese Option anzuzeigen, aktivieren Sie den Modus Advanced Setup, wie unter Anzeigen erweiterter Setup-Optionen beschrieben. Extend BIOS POST Time Extend BIOS POST Time Legt die BIOS-POST-Ladezeit (Power-On Self-Test, Einschalt-Selbsttest) fest. Standardmäßig ist die Option 0 Sekunden ausgewählt.
  • Seite 132 Tabelle 43. System-Setup-Optionen – Menü „Virtualization“ (fortgesetzt) Unterstützung der Virtualisierung Standardmäßig ist die Option DMA-Unterstützung vor dem Start aktivieren aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option DMA- Unterstützung vor dem Start aktivieren aktiviert zu lassen. ANMERKUNG: Diese Option wird nur aus Kompatibilitätsgründen bereitgestellt, da einige ältere Hardware nicht DMA-fähig ist.

  • Seite 133: Aktualisieren Des Bios

    Tabelle 44. System-Setup-Optionen: Menü „Performance“ (fortgesetzt) Leistung TCC Activation Offset Ermöglicht das Anpassen des TCC-Offsets des Prozessors. Durch die Erhöhung des TCC-Offsets wird die Prozessorleistung gemindert. ANMERKUNG: Um diese Option anzuzeigen, aktivieren Sie den Modus Advanced Setup, wie unter Anzeigen erweiterter Setup-Optionen beschrieben.

  • Seite 134: Aktualisieren Des Bios Unter Verwendung Des Usb-Laufwerks In Windows

    Aktualisieren des BIOS unter Verwendung des USB-Laufwerks in Windows Schritte 1. Rufen Sie die Dell Support-Seite auf. 2. Gehen Sie zu Identifizieren Ihres Produkts oder durchsuchen Sie den Support. Geben Sie in das Feld die Produktkennung, das Modell oder den Service-Request ein oder beschreiben Sie, wonach Sie suchen, und klicken Sie dann auf Suchen. ANMERKUNG: Wenn Sie kein Service-Tag haben, verwenden Sie SupportAssist, um Ihren Computer automatisch zu identifizieren.

  • Seite 135: System- Und Setup-Kennwort

    4. Wählen Sie das externe USB-Gerät aus. 5. Wählen Sie die Datei aus, doppelklicken Sie auf die Ziel-Aktualisierungsdatei und klicken Sie anschließend auf Senden. 6. Klicken Sie auf BIOS aktualisieren. Der Computer wird neu gestartet, um das BIOS zu aktualisieren. 7.

  • Seite 136: Löschen Der Cmos-Einstellungen

    Schritte 1. Wählen Sie im Bildschirm System-BIOS oder System-Setup die Option Systemsicherheit aus und drücken Sie die Eingabetaste. Der Bildschirm System Security (Systemsicherheit) wird angezeigt. 2. Überprüfen Sie im Bildschirm Systemsicherheit, dass der Kennwortstatus „Nicht gesperrt“ ist. 3. Wählen Sie Systemkennwort. Aktualisieren oder löschen Sie das vorhandene Systemkennwort, und drücken Sie die Eingabetaste oder die Tabulatortaste.

  • Seite 137: Kapitel 10: Troubleshooting

    Troubleshooting Umgang mit aufgeblähten, wiederaufladbaren Lithium- Ionen-Akkus Wie die meisten Laptops verwenden Dell Laptops Lithium-Ionen-Akkus. Eine Art Lithium-Ionen-Akku ist der wiederaufladbare Lithium-Ionen-Akku. Wiederaufladbare Lithium-Ionen-Akkus haben in den letzten Jahren an Beliebtheit gewonnen und sind aufgrund des Kundenwunsches nach einer schlanken Form (insbesondere bei neueren ultradünnen Laptops) und langlebigen Akkus Elektronikindustrie zum Standard geworden.

  • Seite 138: Ausführen Der Supportassist-Systemleistungsprüfung Vor Dem Systemstart

    ● Die Tests wiederholen ● Testergebnisse anzeigen oder speichern ● Führen Sie gründliche Tests durch, um weitere Optionen hinzuzufügen und Details zu fehlerhaften Geräten zu erhalten. ● Zeigen Sie Statusmeldungen an, die angeben, ob Tests erfolgreich abgeschlossen wurden. ● Fehlermeldungen über Probleme während des Testvorgangs anzeigen ANMERKUNG: Einige Tests für bestimmte Geräte erfordern Benutzeraktionen Stellen Sie sicher, dass Sie am Computer sind, wenn die Diagnosetests durchgeführt werden.

  • Seite 139: Integrierter Logischer Selbsttest (Built-In Self-Test, L-Bist)

    Hierbei wird ein Eingreifen des Benutzers zur Bestätigung der Funktionalität des LCD erwartet. Systemdiagnoseanzeigen In diesem Abschnitt werden die Systemdiagnoseanzeigen des Alienware 16 Area-51 AA16250 aufgeführt. Die folgende Tabelle zeigt verschiedene Service-LEDs und die dazugehörigen Probleme. Die Diagnose-Anzeigecodes bestehen aus einer zweistelligen Zahl und die Ziffern werden durch ein Komma getrennt. Die Zahl steht für ein Blinkmuster. Die erste Ziffer zeigt die Anzahl der gelb blinkenden Blinkzeichen und die zweite Ziffer die Anzahl der weiß...

  • Seite 140: Wiederherstellen Des Betriebssystems

    ● Danach blinkt die Service-LED so oft wie der Wert der zweiten Ziffer. ● Die Service-LED erlischt nach einer längeren Pause erneut. ● Nach der zweiten Pause wird das Blinkmuster wiederholt. Tabelle 48. Diagnoseanzeigecodes  Diagnoseanzeigecodes (gelb, weiß) Beschreibung des Problems TPM-Erkennungsfehler Nicht behebbarer SPI-Flash-Fehler EC kann i-Fuse nicht programmieren...

  • Seite 141: Zurücksetzen Der Echtzeituhr (Rtc)

    Zurücksetzen der Echtzeituhr (RTC) Mit der Funktion zum Zurücksetzen der Echtzeituhr (RTC) können Sie oder der Servicetechniker die Dell Computer wiederherstellen, wenn Szenarien wie Kein POST/Kein Strom/Kein Start auftreten. Starten Sie das Zurücksetzen der RTC, wobei der Computer ausgeschaltet und an den Netzstrom angeschlossen ist. Halten Sie den Netzschalter 25 Sekunden lang gedrückt.
  • Seite 142 5. Halten Sie den Netzschalter für 20 Sekunden gedrückt, um den Reststrom zu entladen. 6. Bauen Sie den Akku ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie das Netzteil an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines Hard-Reset finden Sie auf der Dell Support-Website.

  • Seite 143: Kapitel 11: Wie Sie Hilfe Bekommen Und Kontaktaufnahme Mit Alienware

    Videos mit Schritt-für-Schritt-Anweisungen zur Wartung des Alienware Supportkanal Computers. Kontaktaufnahme mit Alienware Informationen zur Kontaktaufnahme mit Alienware für den Verkauf, den technischen Support und den Kundendienst erhalten Sie auf Alienware Support-Seite. ANMERKUNG: Die Verfügbarkeit der Services kann je nach Land oder Region und Produkt variieren.
