Weller D650 Handbuch

PRODUKTBESCHREIBUNG

Die Weller^® D650 Industrie-Lötpistole ist ein vielseitiges Hochleistungsgerät, das die höchste Ausgangsleistung der Weller^® Lötpistolen-Produktlinie aufweist. Die D650 liefert 300 Watt Leistung in der hohen Abzugsposition und 200 Watt in der niedrigen Abzugsposition. Die D650 verfügt über ein neues Thermoplastgehäuse und ein dreiadriges Netzkabel. Für viele Anwendungen sind eine Auswahl an Löt-, Schneid- und Glättspitzen für die D650 erhältlich.

BEDIENUNGSANLEITUNG

Die D650 Industrie-Lötpistole ist für den intermittierenden Gebrauch konzipiert, mit einer Einschaltdauer von einer Minute Strom „On“ (Ein), dann vier Minuten „Off“ (Aus). Für hohe Watt-Leistung (300 Watt) ziehen Sie den Abzug in die erste Position. Für niedrige Watt-Leistung (200 Watt) ziehen Sie den Abzug in die zweite Position oder drücken Sie ihn ganz durch. (Siehe Abbildung unten).


Dieses Produkt kann bei der Verwendung zum Löten und ähnlichen Anwendungen Chemikalien freisetzen, die nach Kenntnis des Staates Kalifornien Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen können.

LÖTTIPPS

Löten ist eine schnelle und einfache Methode, Metalle zu verbinden. Lötzinn hat einen niedrigen Schmelzpunkt und fließt mit Wärme durch Kapillarwirkung in die Verbindung, wodurch die Teile miteinander verschmolzen werden. Eine korrekt gelötete Verbindung gilt als mechanisch stabil und elektrisch effizient. Um eine Verbindung richtig zu löten, benötigen Sie:

• Eine Wärmequelle – Ihre Weller^® Lötpistole
• Saubere Metalloberflächen, die verbunden werden sollen
• Eine geeignete Qualität von Flussmittel-Seelenlot
• Flussmittel – wenn kein Flussmittel-Seelenlot verwendet wird

„Flux-cored“ (Flussmittel-Seelenlot) Lötzinn wird für die meisten Arbeiten verwendet. „Flux-cored“ (Flussmittel-Seelenlot) Lötzinn enthält Flussmittel im Lötdraht, wodurch separate Flussmittel überflüssig werden. Kolophonium-Seelenlote sollten für elektrische Verbindungen verwendet werden.

Befolgen Sie diese Anweisungen für beste Ergebnisse:

1. Stellen Sie sicher, dass die zu lötenden Gegenstände im Verbindungsbereich besonders sauber sind. Dies kann mit Stahlwolle oder feinem Schmirgelleinen erreicht werden. Nur weil ein Metallstück hell und sauber aussieht, muss es das nicht unbedingt sein.
2. Stellen Sie eine gute mechanische Verbindung her, indem Sie Drähte umeinander oder um einen Klemmanschluss wickeln.
3. Beim Erhitzen eine kleine Menge Lötzinn auf die Spitze auftragen, um eine ordnungsgemäße Wärmeübertragung zu gewährleisten. Die Wärme sollte auf das Grundmaterial, z. B. Drähte, übertragen werden, damit diese ausreichend heiß werden, um das Lötzinn zum Schmelzen zu bringen, damit es in die Verbindung fließt.
4. Nachdem das Lötzinn geflossen ist, ziehen Sie die Spitze sanft zurück, um eine saubere Lötstelle zu hinterlassen. Bei der Verwendung einer Lötpistole darf der Abzug niemals losgelassen werden, bevor die Spitze die Lötstelle vollständig verlassen hat. Wenn die Spitze abkühlt, während sie noch mit dem Lötzinn in Kontakt ist, führt dies zu einer gestörten Lötstelle.
5. Vermeiden Sie während des Lötens Bewegungen der Lötstelle oder des Drahtes. Ein Löthilfswerkzeug oder eine Zange kann verwendet werden, um die Lötstelle zu fixieren. Sanftes Blasen auf die Lötstelle beschleunigt die Abkühlung.
6. Vermeiden Sie bei elektrischen und insbesondere elektronischen Bauteilen zu viel Wärme. Verwenden Sie dazu eine Xcelite^® Spitzzange zwischen der Lötstelle und dem Bauteilkörper. Sie wirkt als Kühlkörper und leitet die Wärme vom Bauteil ab.
7. Tragen Sie nicht mehr Lötzinn als nötig auf. Überschüssiges Lötzinn kann Bauteile beschädigen und Kurzschlüsse verursachen.
8. Es ist ratsam, Drähte vor dem Löten zu verzinnen, insbesondere Litzen. Verdrillen Sie die Litzen, erhitzen Sie sie und sättigen Sie sie mit Lötzinn.
9. Nach dem Verzinnen ist die Herstellung einer Verbindung einfach. Verdrillen Sie einfach die Drähte und tragen Sie mit Wärme etwas Lötzinn oder Flussmittel auf. Das Ergebnis ist eine glatte, elektrisch effiziente, gelötete Verbindung.
10. Um eine Verbindung zu entlöten, wenden Sie Wärme an und verwenden Sie ein Löthilfswerkzeug, um die Verbindung zu trennen. Achten Sie darauf, beim Wiederlöten neues Lötzinn zu verwenden.
11. Dämpfe, die von einigen Flussmitteln abgegeben werden, können gefährlich sein.

    Stellen Sie sicher, dass der Arbeitsbereich ausreichend belüftet ist.

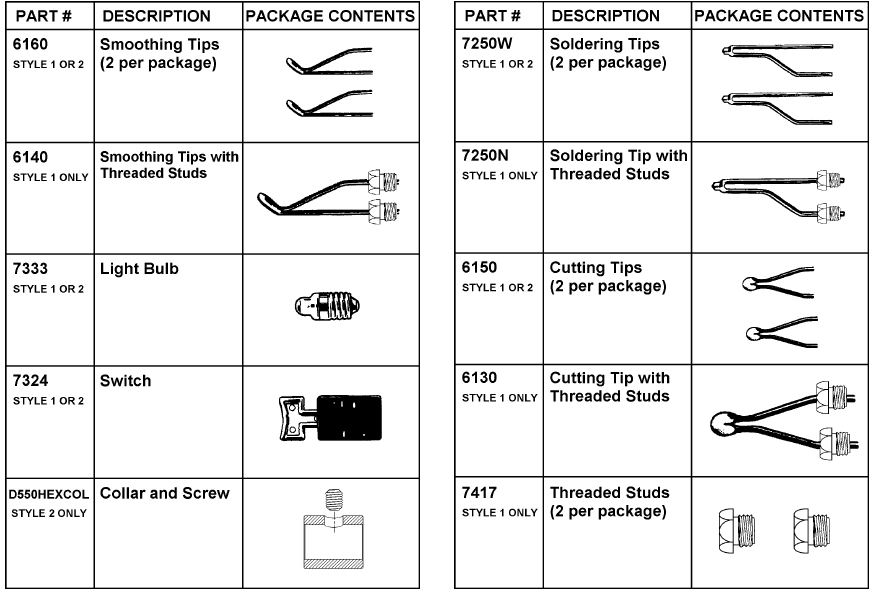

D650 INDUSTRIE-ERSATZTEILE

SICHERHEITSVORKEHRUNGEN

Die Weller^® D650 Lötpistole ist ein sehr sicheres Werkzeug. Sie ist UL-gelistet und erfüllt alle relevanten Sicherheitsvorschriften in den USA. Nichtsdestotrotz muss sie wie alle Elektrogeräte mit entsprechender Sorgfalt behandelt werden. Vergessen Sie niemals, dass die Arbeitsspitze der Industrie-Lötpistole hohe Temperaturen erreicht.

Befolgen Sie jederzeit diese Sicherheitsregeln:

1. Halten Sie Ihre Lötpistole stets von allen brennbaren Materialien fern.
2. Um Verbrennungen zu vermeiden, gehen Sie immer davon aus, dass die Spitze heiß ist.
3. Stellen Sie sicher, dass die heiße Metallspitze nicht mit dem Netzkabel in Berührung kommt.
4. Bevor Sie Einstellungen vornehmen – eine Spitze entfernen oder ersetzen usw. – stellen Sie sicher, dass die Pistole vom Stromnetz getrennt und abgekühlt ist.
5. Lassen Sie den Abzug los, wann immer die Spitze nicht mit dem Werkstück in Kontakt ist.NIEMALS den Abzug festkleben.
6. Halten Sie das Werkstück nicht in der Hand, wenn Sie es vermeiden können. Verwenden Sie einen Schraubstock, eine Klemme oder eine Zange.
7. Tauchen Sie das Werkzeug nicht in Flüssigkeiten ein.
8. Viele Materialien geben beim Erhitzen unangenehme oder möglicherweise giftige Dämpfe ab – arbeiten Sie deshalb IMMER in einem gut belüfteten Raum.
9. Reinigen Sie die Spitze, indem Sie sie im heißen Zustand über einen feuchten Lötschwamm wischen – auf einer nicht brennbaren Oberfläche platziert, NICHT in der Hand gehalten. Verzinnen Sie die Spitze sofort nach dem Abwischen mit einem feuchten Schwamm neu. Dies verhindert eine Oxidation der Spitze und gewährleistet eine bessere Wärmeübertragung. (Siehe Anweisungen unten zum Neuverzinnen von Spitzen).
10. Trennen Sie die Lötpistole nach Gebrauch vom Stromnetz, lassen Sie die Spitze vollständig abkühlen und bewahren Sie das Werkzeug an einem sicheren Ort auf (außerhalb der Reichweite von Kindern).
11. Tragen Sie immer eine Schutzbrille, um das Eindringen heißer Materialien in die Augen zu verhindern.
12. Versuchen Sie niemals, die Pistole zu benutzen oder anzuschließen, wenn das Netzkabel oder das Kunststoffgehäuse in irgendeiner Weise beschädigt ist.
13. Fassen Sie die Pistole beim Umgang immer am Griff an. Tragen Sie das Gerät nicht am Netzkabel.
14. Ihre D650 ist mit einem dreipoligen Netzstecker ausgestattet. Entfernen Sie den Erdungsstift nicht. Verwenden Sie keine 2-poligen Adapterstecker.

PFLEGE UND WARTUNG

Die D650 Lötpistole benötigt nur sehr wenig Pflege und Wartung, um sie in erstklassigem Zustand zu halten. Gelegentlich muss die Lötspitze neu verzinnt werden. Auch können andere Spitzen für verschiedene Anwendungen verwendet werden.

NEUVERZINNEN VON SPITZEN

Wenn das Lötzinn nicht an der Arbeitsspitze haftet und stattdessen in kleinen Kügelchen abrollt, anstatt glatt zu fließen, muss die Spitze wahrscheinlich neu verzinnt werden. Die folgenden Schritte erklären, wie eine Spitze neu verzinnt wird.

1. Während die Spitze kalt ist, den benetzbaren Bereich der Spitze mit sehr feinem Schleifpapier oder Stahlwolle abschleifen.
2. Drücken Sie den Abzug und tragen Sie Lötzinn auf die Spitze auf, bis es zu schmelzen beginnt.
3. Halten Sie die Spitze in Kontakt mit dem Lötzinn.
4. Nach 3 oder 4 Sekunden lassen Sie den Abzug los, tragen aber weiterhin Lötzinn auf, bis die Spitze abkühlt.
5. Nach dem Erhitzen überschüssiges Lötzinn abwischen, aber eine kleine Menge erneut auftragen, bevor Sie fortfahren.
6. Die Spitze sollte nun gründlich verzinnt sein. Falls nicht, wiederholen Sie den Vorgang ab Schritt 1.

SPITZEN WECHSELN

Weller^® produziert seit 1945 Lötpistolen. In dieser Zeit gab es zwei Arten von Spitzenbefestigungen.

AUSFÜHRUNG 1
Ersatzspitzen können mit oder ohne Gewindebolzen erworben werden. Wenn Sie nur Spitzen (Ersatzteil Nr. 7250W) gekauft haben und die mit Ihrer Lötpistole gelieferten Gewindebolzen verwenden möchten, befolgen Sie das gesamte Verfahren unten. Wenn Sie jedoch eine Ersatzspitze komplett mit Gewindebolzen (Ersatzteil Nr. 7250N) gekauft haben, überspringen Sie Schritt 3.

1. Stellen Sie sicher, dass die Spitzenbefestigungsmuttern wie abgebildet auf der neuen Spitze sitzen.

2. Führen Sie die Spitzenenden etwa 6 mm oder 1/4" in die seitlichen Löcher ein und ziehen Sie sie nach vorne, um die Biegung zu beginnen.

3. Führen Sie die Spitzenenden durch die Lauföffnung und in die seitlichen Löcher.

4. Beginnen Sie die Muttern vorsichtig von Hand anzuziehen und ziehen Sie sie, nachdem die Gewinde greifen, mit einem Schraubenschlüssel fest, bis sie sicher sitzen.

   Festsitzende Spitzenmuttern sind für eine gute elektrische Verbindung unerlässlich. Lockere Spitzenmuttern können dazu führen, dass die Lötpistole nicht richtig heizt.


AUSFÜHRUNG 2

1. Lösen Sie die Stellschrauben mit dem mitgelieferten Inbusschlüssel.
2. Ziehen Sie die Spitze aus der Pistole.
3. Schieben Sie die neue Spitze in die Pistole, bis sie vollständig sitzt.
4. Ziehen Sie die Stellschraube fest.

FEHLERSUCHE

Lötpistole heizt nicht richtig

Wenn Ihre Weller^® Lötpistole zu heizen scheint, aber nicht heiß genug ist, um die Arbeit zu erledigen, versuchen Sie, die Spitze zu lockern und wieder festzuziehen. Es kann notwendig werden, den Verbindungsbereich der Spitzenenden mit Schleifpapier zu reinigen oder möglicherweise eine neue Spitze zu installieren. (Siehe Abschnitt „Spitzen wechseln“). Eine gute elektrische Verbindung zwischen Spitze und Lötpistole ist für die ordnungsgemäße Erwärmung des Werkzeugs unerlässlich.

Glühlampen leuchten nicht

Versuchen Sie, die Glühlampen in den Fassungen festzuziehen. Wenn das Problem weiterhin besteht, können Ersatzglühlampen erworben werden. (Teil Nr. 7333).
