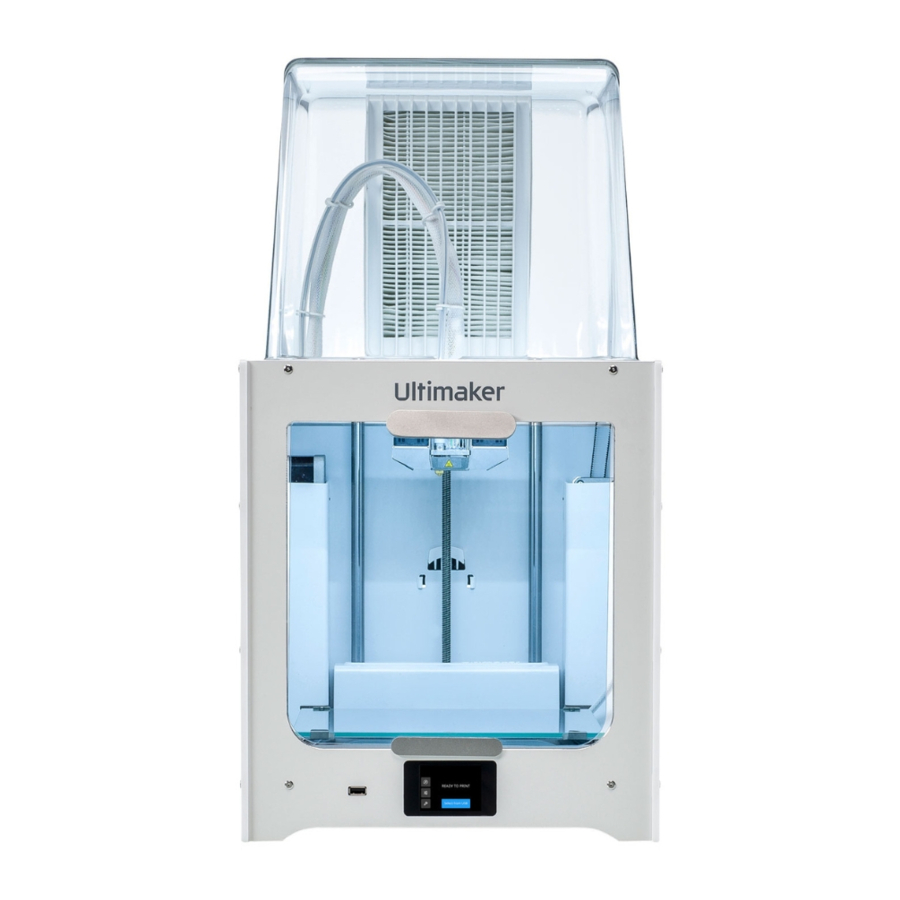

Ultimaker 2+ Connect Handbuch

Erforderlich
Werkzeuge
- ESD-Schutzmaterialien
- 2,0 mm Innensechskantschraubendreher
- 2,0 mm Innensechskantbit
- Drehmomentschraubendreher 0,5 Nm (oder einstellbar)
- Pinzette oder flacher Schraubendreher (optional)
Teile
- 1x 221542 – Konnektivitätsplatinenbaugruppe
Zeit
- 10 Minuten
Hinweise
Stellen Sie sicher, dass das Filament entladen, der Ultimaker 2+ Connect ausgeschaltet und das Netzkabel abgezogen ist, bevor Sie mit dem Austausch beginnen.
Diese Reparatur beinhaltet das Arbeiten mit oder das Freilegen empfindlicher elektronischer Komponenten. Treffen Sie vor Beginn dieses Vorgangs ESD-Vorsichtsmaßnahmen.
Tipp: Alle Ausrichtungen verstehen sich, sofern nicht anders angegeben, von vorne in aufrechter Position.
Demontage

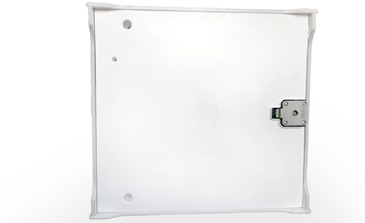

- Legen Sie den Drucker auf seine linke Seite, sodass die Unterseite zu Ihnen zeigt
Legen Sie den Drucker nicht auf den Rücken; dies ist instabil und kann den Feeder beschädigen
![Ultimaker - 2+ Connect - Demontage - Schritt 1 Demontage - Schritt 1]()
- Lösen Sie die beiden M3x6-Schrauben an der Vorderseite, die die Bodenabdeckung sichern
Werkzeuge: 2,0 mm Innensechskantschraubendreher
Tipp: Das kleinere Loch in der Abdeckung ist für den Reset-Knopf und enthält keine Schraube
![Ultimaker - 2+ Connect - Demontage - Schritt 2 Demontage - Schritt 2]()
- Ziehen Sie die Vorderseite der Abdeckung zu sich und ziehen Sie die beiden Laschen der Abdeckung aus der Rückwand heraus
Tipp: Legen Sie die Bodenabdeckung und die beiden Schrauben beiseite; stellen Sie sicher, dass Sie die Schrauben sicher aufbewahren, damit Sie sie während des Reparaturvorgangs nicht verlieren
![]()
Die Konnektivitätsplatine ist die Platine, die sich an der Vorderseite des Druckers befindet
![Ultimaker - 2+ Connect - Demontage - Schritt 3 Demontage - Schritt 3]()

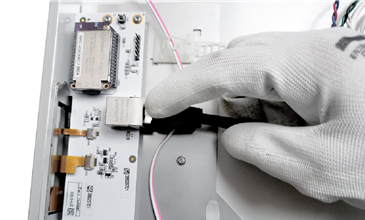

- Drücken Sie auf die Lasche des Ethernet-Kabels und trennen Sie das Kabel von der Konnektivitätsplatine
Tipp: Sie müssen keine der Kabelklemmen öffnen
![Ultimaker - 2+ Connect - Demontage - Schritt 4 Demontage - Schritt 4]()

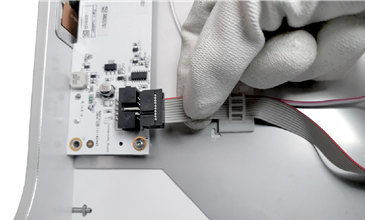

- Trennen Sie das graue Flachbandkabel von der Konnektivitätsplatine
![Ultimaker - 2+ Connect - Demontage - Schritt 5 Demontage - Schritt 5]()
- Öffnen Sie vorsichtig die beiden kleinen Stecker, die die Displaykabel halten
Tipp: Verwenden Sie Ihre Fingernägel, eine Pinzette oder einen flachen Schraubendreher, um die Verriegelung zu öffnen
Seien Sie sehr vorsichtig; diese Stecker sind zerbrechlich
![Ultimaker - 2+ Connect - Demontage - Schritt 6 Demontage - Schritt 6]()

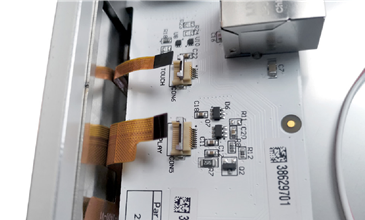

- Öffnen Sie die Stecker vollständig und entfernen Sie die beiden Displaykabel
Werkzeuge: 2,0 mm Innensechskantschraubendreher
![Ultimaker - 2+ Connect - Demontage - Schritt 7 Demontage - Schritt 7]()

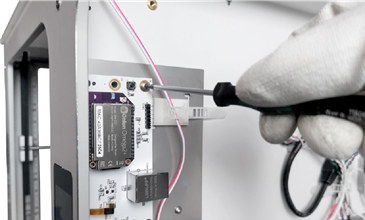

- Entfernen Sie die vier M3x12-Schrauben, die die Konnektivitätsplatine an der Bodenplatte befestigen
Werkzeuge: 2,0 mm Innensechskantschraubendreher
![Ultimaker - 2+ Connect - Demontage - Schritt 8 Demontage - Schritt 8]()
- Nehmen Sie die Konnektivitätsplatinenbaugruppe heraus
![Ultimaker - 2+ Connect - Demontage - Schritt 9 Demontage - Schritt 9]()
Montage

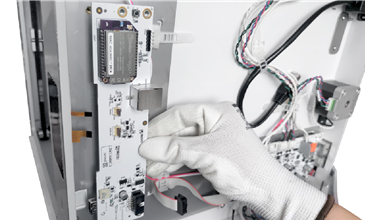

- Richten Sie die neue Konnektivitätsplatinenbaugruppe an den Einsätzen in der Bodenplatte aus
Tipp: Nehmen Sie die Platine erst unmittelbar vor der Installation aus der ESD-Tüte
Stellen Sie sicher, dass die Displaykabel nicht hinter der Platine eingeklemmt werden
![Ultimaker - 2+ Connect - Montage - Schritt 1 Montage - Schritt 1]()
- Befestigen Sie die Platine mit den vier M3x12-Schrauben an der Bodenplatte
Werkzeuge: Drehmomentschraubendreher mit 2,0 mm Innensechskantbit, 0,5 Nm
![Ultimaker - 2+ Connect - Montage - Schritt 2 Montage - Schritt 2]()

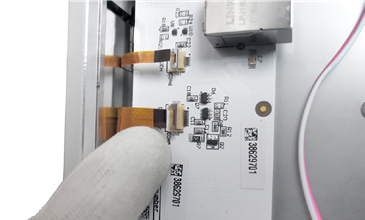

- Führen Sie die beiden Displaykabel vorsichtig in die entsprechenden Stecker ein
Hinweis: Klein = Touch, Groß = Display
![Ultimaker - 2+ Connect - Montage - Schritt 3 Montage - Schritt 3]()

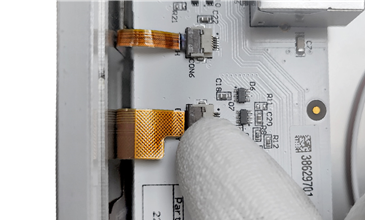

- Drücken Sie die Verriegelungen vollständig zu, um die Kabel zu sichern
Hinweis: Stellen Sie sicher, dass die Kabel beim Schließen der Stecker vollständig eingesteckt bleiben
![Ultimaker - 2+ Connect - Montage - Schritt 4 Montage - Schritt 4]()

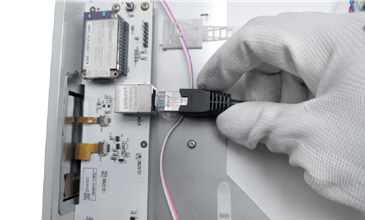

- Schließen Sie das Ethernet-Kabel so an, dass es einrastet
![Ultimaker - 2+ Connect - Montage - Schritt 5 Montage - Schritt 5]()

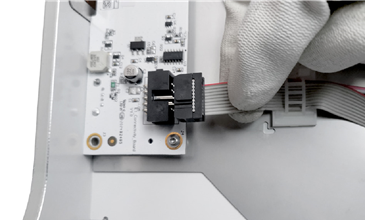

- Schließen Sie das Flachbandkabel an den schwarzen Stecker an der Seite der Platine an
![Ultimaker - 2+ Connect - Montage - Schritt 6 Montage - Schritt 6]()
- Richten Sie die Laschen an der Rückseite der Bodenabdeckung an den Schlitzen in der Rückwand aus
Beachten Sie alle Kabel und stellen Sie sicher, dass nichts zwischen Abdeckung und Rahmen eingeklemmt wird
![]()

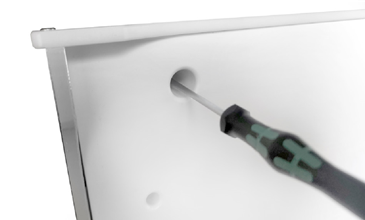

- Schließen Sie die Bodenabdeckung und befestigen Sie sie mit den beiden M3x6-Schrauben
Werkzeuge: 2,0 mm Innensechskantschraubendreher
![Ultimaker - 2+ Connect - Montage - Schritt 7 Montage - Schritt 7]()

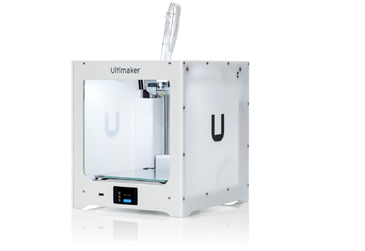

- Stellen Sie den Drucker wieder aufrecht hin
![Ultimaker - 2+ Connect - Montage - Schritt 8 Montage - Schritt 8]()
Fertig!
Nach dem Austausch der Konnektivitätsplatine werden folgende Aktionen und Prüfungen empfohlen:

- Aktualisieren Sie die Firmware auf die neueste Version
- Verbinden Sie den Drucker mit dem Netzwerk
- Führen Sie einen (schnellen) Testdruck durch
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Ultimaker 2+ Connect Handbuch herunterladen
