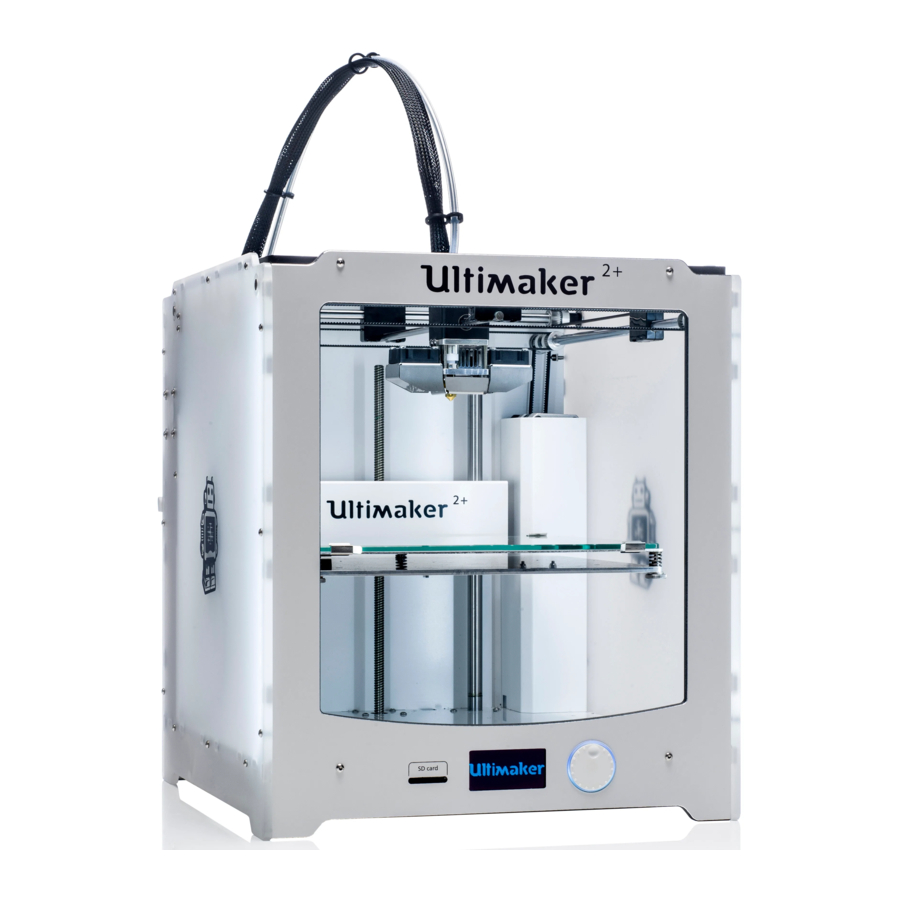

Ultimaker 2+ Handbuch

Inhalt

1 Austausch der Hauptplatine
2 Anleitung herunterladen
3 In anderen Sprachen

Austausch der Hauptplatine

Stellen Sie sicher, dass das Filament entfernt, der Ultimaker ausgeschaltet und die Stromversorgung getrennt ist, bevor Sie mit dem Austausch beginnen.
Tipp: Alle Ausrichtungen sind aus der Perspektive von der Vorderseite des Druckers beschrieben.
Hinweis: Diese Anweisungen gelten für den Ultimaker 2, Ultimaker 2 Extended und Ultimaker 2 Go sowie für den Ultimaker 2+ und Ultimaker 2 Extended+. Geringfügige Unterschiede werden bei den jeweiligen Schritten erläutert.

Benötigtes Werkzeug/Material

Werkzeuge

2,0 Innensechskantschraubendreher
Schlitzschraubendreher
Zange oder Steckschlüssel

Teile

1x 1370 Ultimainboard 4 Stepper

Demontage

Druckkopf in die vordere rechte Ecke bewegen
- Z-Achse ganz nach unten fahren.
- Motorgehäuse aus dem Drucker entnehmen.
- Die Z-Achse manuell ganz nach oben heben, dann den Ultimaker 2 vorsichtig auf die rechte Seite legen, sodass die Bodenplatte zu Ihnen zeigt.

  Ultimaker 2: Einige ältere Modelle des Ultimaker 2 haben Abdeckungen, die nur mit einer einzigen M3x10-Schraube befestigt sind.
Linke Motorabdeckung entfernen
- Entfernen Sie die beiden M3x10-Schrauben, die die Abdeckung halten. Eine befindet sich in der Mitte unter dem Motor der linken Platte und eine unter dem Feeder in der Rückwand.
Ultimainboard-Abdeckung entfernen.
- Lösen Sie die beiden M3x12-Schrauben, die die Ultimainboard-Abdeckung von der Innenseite des Druckers halten, während Sie die Sicherungsmuttern mit einer Zange oder einem Steckschlüssel festhalten.

  Ultimaker 2Go: Die Motorabdeckungen des Ultimaker 2Go sind aus Kunststoff und rasten einfach in den Drucker ein und aus. Sie sind nicht mit Schrauben befestigt. Um die linke Motorabdeckung am Ultimaker 2Go zu entfernen, fassen Sie die Oberseite der Abdeckung und ziehen Sie sie nach vorne und links. Dadurch lösen sich die Laschen der Abdeckung aus den Aussparungen im Rahmen.
- Ziehen Sie die Abdeckung von der Bodenplatte weg und zur Vorderseite des Druckers.
- Entfernen Sie den Ferritkern von den Kabeln des Y-Motors und des Feeder-Motors.
  Hinweis: Dieser Vorgang ist bei mehreren Druckern unterschiedlich.
  Ultimaker 2Go: Die Hauptplatine des Ultimaker 2Go ist im Vergleich zu den anderen Druckern der gesamten Ultimaker 2 Familie umgedreht. Sie muss nicht gedreht werden, da die Seite mit den Anschlüssen bereits zu Ihnen zeigt.

  Nur für den internen Gebrauch
Ultimainboard von der Bodenplatte lösen
- Entfernen Sie die vier M3x20-Schrauben, die das Ultimainboard von der Innenseite des Druckers an der Bodenplatte befestigen.
- Nehmen Sie die vier Abstandshalter und legen Sie sie beiseite.
Alle Verbindungen vom Ultimainboard trennen
- Arbeiten Sie sich entgegen dem Uhrzeigersinn um die Platine herum.
- Lüfter-PWM entfernen
- Ziehen Sie das Ultimainboard vorsichtig von der Bodenplatte weg, achten Sie dabei jedoch auf den On/Off (Ein/Aus)-Schalter, den USB-Anschluss und den Stromanschluss, die durch die Rückwand geführt werden.
  Tipp: Die Abstandshalter sind klein und gehen leicht verloren. Entfernen Sie die Schrauben einzeln und halten Sie den Abstandshalter fest, kurz bevor die Schraube vollständig herauskommt.
- LED-PWM entfernen
- X-Endschalterkabel (blau) entfernen
- Y-Endschalterkabel (rot) entfernen
- Z-Endschalterkabel (schwarz) entfernen
- Doppeltes Flachbandkabel entfernen
  Tipp: Markieren Sie das Kabel, das mit 'EXP1' verbunden ist. Beim Wiederanschließen der Kabel erleichtert dies das Einstecken der Kabel in die entsprechenden Anschlüsse, ohne die Ulticontroller-Abdeckung entfernen zu müssen, da die Seite mit den Anschlüssen bereits zu Ihnen zeigt.

  Nur für den internen Gebrauch
- PT100B-Sensorkabel entfernen
- Feeder-Motorkabel entfernen
- Sensorkabel des Heizbetts entfernen
  Tipp: Die Abstandshalter sind klein und gehen leicht verloren. Entfernen Sie die Schrauben einzeln und halten Sie den Abstandshalter fest, kurz bevor die Schraube vollständig herauskommt.
- Z-Motorkabel entfernen
- Y-Motorkabel entfernen
- X-Motorkabel entfernen
Ultimainboard umdrehen
- Dies erleichtert das Entfernen bestimmter weiterer Verbindungen.
- Hot-End-Lüfterkabel entfernen

  Tipp: Um die Heizdrähte zu entfernen, ist es einfacher, zuerst den gesamten Stecker von der Hauptplatine zu schieben. Der Stecker kann direkt zu Ihnen gezogen werden. Verwenden Sie einen Schlitzschraubendreher, um auf die orangefarbenen Teile zu drücken, wodurch die Drähte gelöst werden.

  Nur für den internen Gebrauch
- Heizpatronenkabel entfernen
- Wenn das Ultimainboard vollständig gelöst ist, entnehmen Sie zuletzt die beiden Jumper von 'SAFETY1' und 'SAFETY2'.
- Kabel der Heizbett-Heizdrähte entfernen

Wiederzusammenbau

Ein neues Ultimainboard installieren
- Nehmen Sie ein neues Ultimainboard.
- Platzieren Sie die beiden Jumper von der alten Platine auf 'SAFETY1' und 'SAFETY2'. Die Ausrichtung der Jumper spielt keine Rolle, stellen Sie jedoch sicher, dass die Jumper fest verbunden sind.
- Verbinden Sie das blau-orange Kabel des 5V Hot-End-Lüfters mit dem Anschluss in der Mitte der Platine.

  Nur für den internen Gebrauch
Fahren Sie fort, alle Kabel mit dem Ultimainboard zu verbinden
- Um die beste Kabelführung zu gewährleisten, befolgen Sie diese spezifische Reihenfolge.
- Verbinden Sie die Heizbett-Heizdrähte mit der grünen Klemme, die mit 'BED' gekennzeichnet ist. Drücken Sie die orangefarbenen Teile mit einem Schlitzschraubendreher nach unten, führen Sie dann die Drähte vollständig ein. Lassen Sie den orangefarbenen Teil los und ziehen Sie nach dem Anschließen vorsichtig an jedem Draht, um sicherzustellen, dass er fest sitzt.

  Hinweis: Dieser Vorgang ist bei mehreren Druckern unterschiedlich.
  Ultimaker 2 Go: Der Ultimaker 2 Go hat kein Heizbett, daher natürlich auch keine Heizdrähte.
- Verbinden Sie die Heizpatronendrähte mit der grünen Klemme, die mit 'HEATER1' gekennzeichnet ist. Drücken Sie die orangefarbenen Teile mit einem Schlitzschraubendreher nach unten, führen Sie dann die Drähte vollständig ein. Lassen Sie den orangefarbenen Teil los und ziehen Sie nach dem Anschließen vorsichtig an jedem Draht, um sicherzustellen, dass er fest sitzt.
Ultimainboard umdrehen
- Dies bringt das Ultimainboard in die richtige Ausrichtung und erleichtert das Anschließen der anderen Kabel.
- Verbinden Sie das grün-gelbe Kabel der Modellkühlgebläse mit 'FAN PWM'.
- Verbinden Sie den PT100-Sensor mit 'TEMP1' und das Heizbett-Sensorkabel mit 'TEMP3'.
  Hinweis: Dieser Vorgang ist bei mehreren Druckern unterschiedlich.
  Ultimaker 2/2 Extended/2 Go: Der PT100 ist ein silbernes Kabel mit drei dünnen Drähten am Ende, zwei roten und einem weißen.
  Ultimaker 2+/2 Extended+: Der PT100 ist ein weißes Kabel mit zwei Drähten.
  Ultimaker 2 Go: Der Ultimaker 2 Go hat kein Heizbett, daher natürlich auch keinen Temperatursensor für das Bett.

  Nur für den internen Gebrauch
- Verbinden Sie das schwarz-rote Kabel des LED-Streifens mit 'LED PWM'.
- Nehmen Sie das zuvor markierte Flachbandkabel und verbinden Sie es mit 'EXP1'. Verbinden Sie das andere Kabel mit 'EXP2'.
- Nehmen Sie die drei Endschalter und verbinden Sie den blauen Endschalter mit 'X-STOP', den roten mit 'Y-STOP' und den schwarzen mit 'Z-STOP'.
- Suchen Sie das Kabel des X-Motors. Dies ist das längste Kabel, das von rechts, hinter dem Z-Motor, kommt. Verbinden Sie es mit 'X'.
- Verbinden Sie den Z-Motor mit 'Z'.
- Stecken Sie die vier M3x25-Schrauben von der Innenseite des Druckers durch die vier Schlitze in der Bodenplatte.

  Nur für den internen Gebrauch
- Nehmen Sie das Kabel des Y-Motors, dies ist das kürzeste Kabel, das von links kommt. Verbinden Sie es mit 'Y'.
- Platzieren Sie einen 10 mm Abstandshalter über jeder Schraube.
- Nehmen Sie das letzte Motorkabel, das von links kommt, dies ist der Feeder-Motor. Verbinden Sie es mit 'E1'.
- Halten Sie die Platine mit den Anschlüssen zur Bodenplatte und den On/Off (Ein/Aus)-Schalter zur Rückwand. Führen Sie den Schalter durch die Rückwand und richten Sie die vier Ecken des Ultimainboards an den Schrauben aus.

  Hinweis: Dieser Vorgang ist bei mehreren Druckern unterschiedlich.
  Ultimaker 2 Go: Die Hauptplatine des Ultimaker 2Go ist im Vergleich zu den anderen Druckern der kompletten Ultimaker 2 Familie umgedreht. Sie muss nicht gedreht werden, da die Seite mit den Anschlüssen bereits zu Ihnen zeigt.
Ultimainboard an der Bodenplatte befestigen
- Schrauben Sie die Schrauben sehr locker in die Gewindeabstandshalter auf der Platine. Beginnen Sie mit der vorderen rechten Schraube, von vorne gesehen, und befestigen Sie jede Schraube im Uhrzeigersinn mit nur wenigen Umdrehungen. Die Hauptplatine sollte sich noch leicht bewegen lassen.
- Achten Sie darauf, alle Kabel aus dem Weg zu halten und schieben Sie das Ultimainboard fest zur Rückwand.
- Halten Sie es in Position, während Sie die vier Schrauben vollständig anziehen, in der gleichen Reihenfolge wie zuvor.
Für eine gute Kabelführung sorgen
- Verlegen Sie alle Kabel auf der linken Seite des Ultimainboards sauber entlang der linken Platte.
- Führen Sie den Y-Motor, Feeder-Motor, Hot-End-Lüfter, Z-Endschalter und beide Heizdrähte sauber über die Rückseite des Ultimainboards.
- Verlegen Sie alle Motorkabel eng entlang ihrer Anschlüsse auf der rechten Seite des Ultimainboards, zur Rückseite hin.
Ferritkern platzieren
- Platzieren Sie den Ferritkern über den Kabeln des Y-Motors und des Feeder-Motors und schließen Sie ihn.
Abdeckung wieder über dem Ultimainboard anbringen
- Schieben Sie die Abdeckung in einem leichten Winkel über die Platine und führen Sie die beiden kleinen Laschen in die Rückwand ein. Stellen Sie sicher, dass keine Kabel zwischen der Abdeckung und dem Rahmen eingeklemmt sind.
- Platzieren Sie die Abdeckung an der Bodenplatte und stellen Sie sicher, dass die beiden kleinen Laschen in der Mitte in die Aussparungen in der Bodenplatte und der linken Platte eingefügt sind.

  Nur für den internen Gebrauch
Ultimainboard-Abdeckung an der Bodenplatte befestigen
- Stecken Sie die beiden M3x12-Schrauben von der Innenseite des Druckers durch die Bodenplatte.
- Halten Sie die Sicherungsmuttern mit einer Zange oder einem Steckschlüssel fest und ziehen Sie die beiden M3x12-Schrauben an.
  Hinweis: Stellen Sie sicher, dass Sie die neueste Firmware auf der Hauptplatine installieren.
