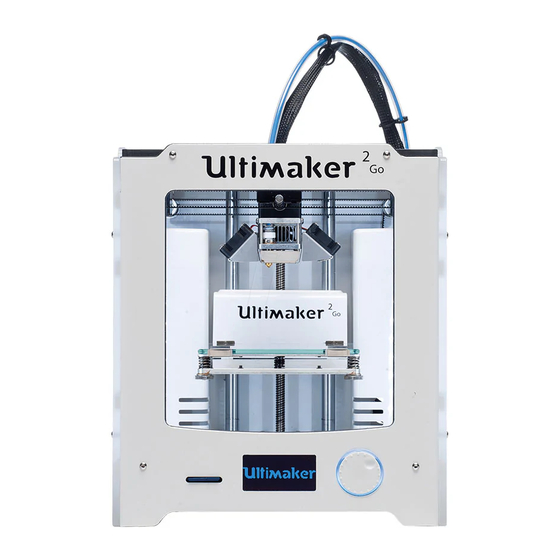

Ultimaker 2 Go Benutzerhandbuch

Der grosse mini-3d-drucker
Vorschau ausblenden Andere Handbücher für 2 Go:
Inhaltsverzeichnis

Werbung

Quicklinks

Ultimaker
2
Go

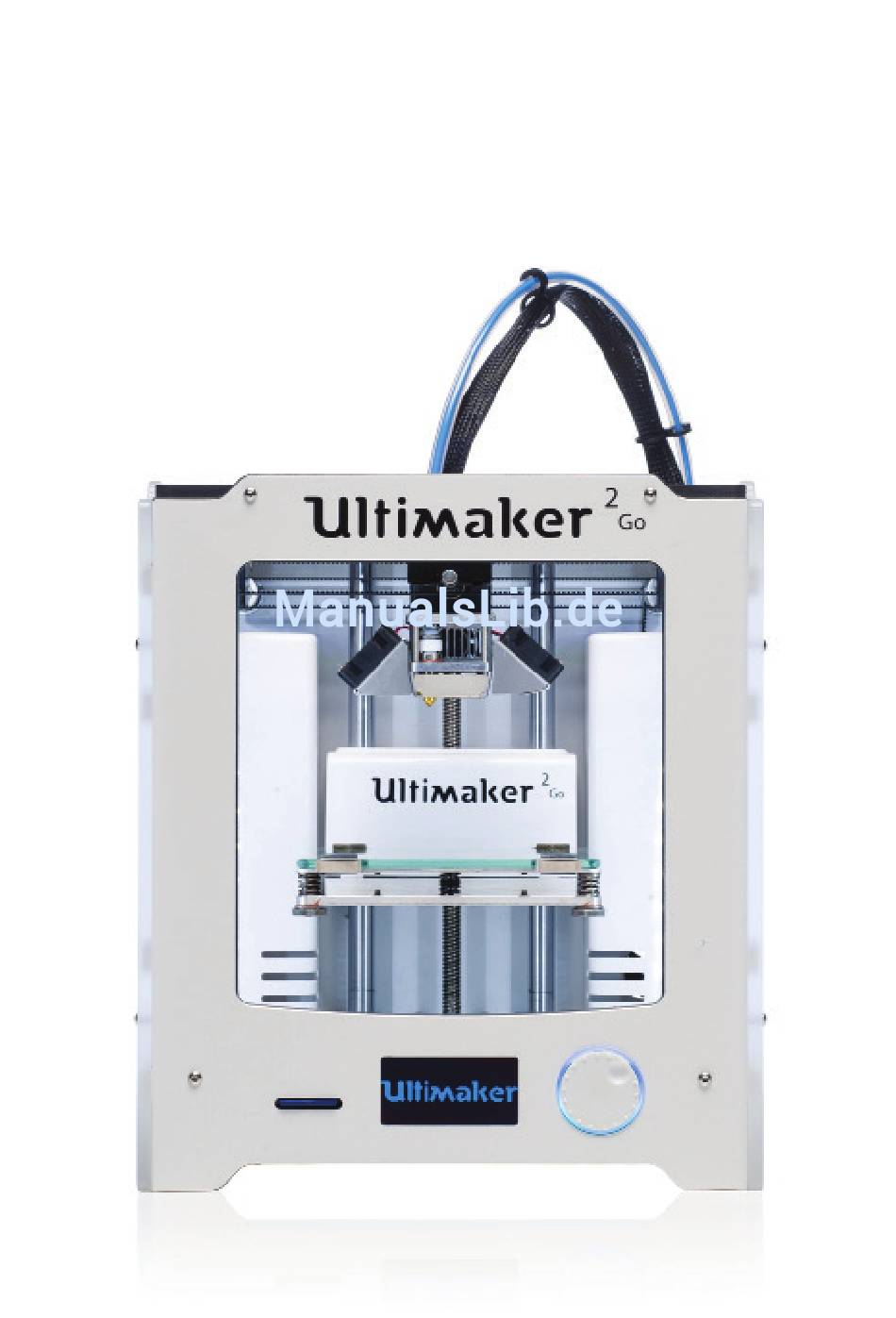

DER GROSSE MINI-3D-DRUCKER
BENUTZERHANDBUCH
R

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ultimaker 2 Go

Inhaltszusammenfassung für Ultimaker 2 Go

  • Seite 1 Ultimaker DER GROSSE MINI-3D-DRUCKER BENUTZERHANDBUCH...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1. WILLKOMMEN BEIM ULTIMAKER 2 GO Sicherheit und Kompatibilität mit Normen Technische Daten 2. EINRICHTUNG DES ULTIMAKER 2 GO Entpacken Lieferumfang Ultimaker 2 Go im Überblick Installation von Zubehör 3. ERSTE SCHRITTE Konfigurationsassistent Erster Druck 4. ERWEITERTE DRUCKOPTIONEN Cura Display und Steuerung 5.

  • Seite 4: Willkommen Beim Ultimaker 2 Go

    WILLKOMMEN ZUM ULTIMAKER 2 GO Dieses Benutzerhandbuch hilft Ihnen bei den ersten Schritten mit dem Ultimaker 2 Go. Wir möchten Ihnen auf diesen Seiten zeigen, wie einfach der Druck großartiger Objekte in höchster Qualität ist. Möglicherweise haben Sie Erfahrung mit anderen Versionen des Ultimaker oder anderen 3D-Druckern.

  • Seite 5: Sicherheit Und Kompatibilität Mit Normen

    Dies ist ein Produkt der Klasse A. In einer Wohnumgebung kann dieses Produkt Funkstörungen hervorrufen, in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen zu ergreifen. Beim Ultimaker 2 kann in sehr seltenen Fällen ein vorübergehender Ausfall der Anzeigefunktion auftreten, der durch ESD (elektrostatische Entladungen) verursacht wird. Die Anzeigefunktion kann vollständig wiederhergestellt werden, indem Sie das Gerät aus- und wieder einschalten.

  • Seite 6: Allgemeine Sicherheitsinformationen

    ALLGEMEINE SICHERHEITSINFORMATIONEN Der Ultimaker 2 Go ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen und/oder mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen genutzt zu werden, wenn nicht eine angemessene Aufsicht durch eine für ihre Sicherheit zuständige Person erteilt oder eine ausführliche Anleitung zur Benutzung des Geräts gegeben wird.

  • Seite 7: Technische Daten

    Der Ultimaker 2 Go erzeugt im Betrieb hohe Temperaturen, und verfügt über bewegliche Komponenten, die zu Verletzungen führen können. Greifen Sie auf keinen Fall während des Betriebs in den Ultimaker 2 Go hinein. Steuern Sie den Ultimaker 2 Go ausschließlich über den Drehknopf auf der Vorderseite oder den Netzschalter auf der Rückseite.

  • Seite 8: Einrichtung Des Ultimaker 2 Go

    EINRICHTUNG DES ULTIMAKER 2 GO Nachdem Sie Ihren Ultimaker 2 Go erhalten haben, können Sie ihn jetzt auspacken und einrichten! Wir empfehlen, den Ultimaker 2 Go sorgfältig auszupacken und ihn gemäß den Anweisungen auf den nächsten Seiten einzurichten.

  • Seite 9: Entpacken

    3. Unter der Konstruktionsplatte befindet sich ein Stück Pappe. Sie können sie problemlos entfernen, indem Sie die Konstruktionsplatte mit den Händen anheben. 4. Schneiden Sie zum Schluss den Kabelbinder auf, mit dem der Druckkopf gesichert ist. Jetzt ist Ihr Ultimaker 2 Go zur Verwendung bereit!

  • Seite 10: Lieferumfang

    LIEFERUMFANG Neben dem Ultimaker 2 Go - der mit SD-Karte im 3D-Drucker geliefert wird - umfasst der Lieferumfang mehrere Zusatzteile. Das ist alles; was Sie für den Start des Druckvorgangs benötigen. Stromversorgung und Kabel 2. Rollenhalter 3. Glasplatte 4. Filament 5.

  • Seite 11: Ultimaker 2 Go Im Überblick

    ULTIMAKER 2 GO IM ÜBERBLICK Display SD-Karteneinschub Druck- und Drehschalter Konstruktionsplatte Klemmen der Konstruktionsplatte Schrauben der Konstruktionsplatte Druckkopf Filamentführungsrohr Druckkopf-Kabel Rollenhalter Netzsteckdose...

  • Seite 12: Installation Von Zubehör

    INSTALLATION VON ZUBEHÖR ROLLENHALTER Der erste Schritt zur Einrichtung des Ultimaker 2 Go besteht darin, den Rollenhalter auf der Rückseite des 3D-Druckers zu befestigen. Danach befestigen Sie das Filament auf dem Rollenhalter, damit es korrekt in die Materialzuführung geleitet wird. Stellen Sie sicher, dass Sie den Rollenhalter wie unten beschrieben installieren.

  • Seite 13: Stromversorgung

    STROMVERSORGUNG Der letzte Schritt der Installation ist der Anschluss der Stromversorgung. Danach kann der Ultimaker 2 Go eingeschaltet werden. Vergewissern Sie sich vor dem Anschluss, dass sich der Netzschalter in der Position „Off (Aus)“ befindet. 2. Schließen Sie das Netzkabel an das Netzteil an.

  • Seite 14: Erste Schritte

    ERSTE SCHRITTE Wenn Sie Ihren Ultimaker 2 Go zum ersten Mal einschalten, führt er Sie durch den „Konfigurationsassistenten“. Er hilft Ihnen bei der Vorbereitung des Ultimaker 2 Go für den ersten Einsatz. Führen Sie diese Schritte sorgfältig durch, um den Ultimaker...

  • Seite 15: Konfigurationsassistent

    Der erste Schritt besteht darin, die Konstruktionsplatte grob zu positionieren, indem Sie den Drehknopf an der Vorderseite des Ultimaker 2 Go so lange drehen, bis Sie einen Abstand von ca. 1 mm zwischen der Düse und der Konstruktionsplatte eingestellt haben. Der Messwert ist hier nicht das Entscheidende, stellen Sie nur sicher, dass sich die Düse in der Nähe der Konstruktionsplatte befindet, ohne sie zu berühren.

  • Seite 16: Laden Von Filament

    LADEN VON FILAMENT Nach der Nivellierung der Unterlage erfolgt die weitere Einrichtung des Ultimaker 2 Go, indem Sie Filament laden. Stecken Sie vor dem Laden die Filamentrolle auf den Rollenhalter. Das Filament muss sich im Uhrzeigersinn befinden, sodass der Filamentstrang von unten in die Materialzuführung eingeführt werden kann.

  • Seite 17: Erster Druck

    Jetzt, nachdem die Konstruktionsplatte nivelliert ist und Sie Filament geladen haben, können Sie mit Ihrem ersten Druck beginnen! Die SD-Karte, die mit Ihrem Ultimaker 2 Go geliefert wurde (sie steckt im SD-Kartensteckplatz auf der Vorderseite), enthält bereits einige Druckdateien, die direkt verwendet werden können. Wenn Sie durch den „Konfigurationsassistenten“...

  • Seite 18: Erweiterte Druckoptionen

    Standard-Einstellungen bietet der Ultimaker 2 Go weitere Optionen. Sie können unser Open-Source-Softwarepaket Cura nutzen, um Ihre eigenen 3D-Druckdateien vorzubereiten. Der Ultimaker 2 Go gibt Ihnen sogar die Möglichkeit zur Feinabstimmung der Einstellungen während des Druckvorgangs. Damit erhalten Sie die volle Kontrolle über den...

  • Seite 19: Cura

    CURA Wir empfehlen die Verwendung unserer Software Cura für die Vorbereitung der 3D-Druckdateien für Ihren Ultimaker 2 Go. Cura hilft Ihnen innerhalb weniger Sekunden bei der Umwandlung von 3D-Modellen in 3D-Druckdateien und zeigt Ihnen eine Vorschau des Drucks. Damit wird gewährleistet, dass der Druck wie gewünscht ausgeführt wird.

  • Seite 20: Display Und Steuerung

    MATERIAL Über das Menü MATERIAL können Sie entweder das Filament des Ultimaker 2 Go wechseln oder die Einstellungen der Materialprofile ändern. Wenn Sie CHANGE (WECHSEL) auswählen, heizt der Ultimaker 2 Go automatisch die Düse und das aktuelle Filament wird entfernt. Sie können dann neues Material nachfüllen. Im Menü SETTINGS (EINSTELLUNGEN)

  • Seite 21: Feinabstimmung

    Einstellung der benutzerdefinierten Temperatur, um die Düse manuell aufzuheizen • Home head (Ausgangsposition des Druckkopfes) Führt den Druckkopf zur linken hinteren Ecke des Ultimaker 2 Go • Lower buildplate (Konstruktionsplatte senken) Bewegt die Konstruktionsplatte des Ultimaker 2 Go nach unten •...

  • Seite 22: Wartung Und Support

    Damit Ihr Ultimaker 2 Go reibungslos funktioniert, es ist wichtig, ihn richtig instand zu halten. In diesem Kapitel werden die wichtigsten Wartungstipps beschrieben. Es ist wichtig, diese Tipps sorgfältig zu lesen, damit Ihr Ultimaker 2 Go die besten Ergebnisse liefert.

  • Seite 23: Wartung

    Nach mehreren Druckvorgängen kann das blaue Klebeband, das auf der Glasplatte aufgebracht ist, abgenutzt oder beschädigt sein. Das kann zu einer unebenen Druckoberfläche oder schlechter Haftung führen. Es wird deshalb empfohlen, das Klebeband von Zeit zu Zeit zu erneuern. Stellen Sie dabei immer sicher, dass der Ultimaker 2 Go ausgeschaltet ist.

  • Seite 24: Die Materialzuführung

    Y-Achsen trocken erscheinen, ist es ratsam, einen einzigen Tropfen Nähmaschinenöl auf den X- und Y-Achsen aufzubringen. Damit funktioniert Ihr Ultimaker 2 Go reibungslos. Nähmaschinenöl ist nicht im Lieferumfang des Ultimaker 2 Go inbegriffen. Wir empfehlen Ihnen aber, nur ein solches Produkt zur Schmierung der X- und Y-Achsen zu verwenden.
  • Seite 25 Nach intensiver Verwendung Ihres Ultimaker 2 Go bemerken Sie möglicherweise einige Anzeichen für eine „zu geringe Extrusion“. Dies bedeutet, dass der Ultimaker 2 Go nicht genügend Kunststoff extrudieren kann. Das ist in der Regel an sehr dünnen oder fehlenden Schichten bei einem Druckvorgang erkennbar. In den meisten Fällen wird dieses Problem durch Verschmutzungen oder verkohltes Material in der Düse oder anderen Teilen der Heizdüse verursacht, die eine...
  • Seite 26 4. Entfernen Sie das neue Filament. • Senken Sie die Temperatur auf 90 Grad (für PLA) bzw. 110 Grad (für ABS). • Sobald die Temperatur erreicht ist, ziehen Sie das Filament mit einem schnellen, fest Zug heraus. • Überprüfen Sie die Farbe und die Form der Filament-Spitze. Das Ziel ist eine saubere, konische Spitze. •...

  • Seite 27: Problembehebung

    Verwenden Sie die atomare Methode, um Verschmutzungen oder verkohltes Material von der Heizdüse zu entfernen. Falls Sie den Ultimaker 2 Go über einen längeren Zeitraum verwendet haben, ist es möglich, dass sich die PTFE-Kupplung verformt hat, was zum Abrieb des Filaments führen kann. Dieses Verbrauchsmaterial wird durch die Hitze und den Druck an der Heizdüse abgenutzt.

  • Seite 28: Fehlermeldungen

    FEHLERMELDUNGEN Dies bezieht sich auf ein Problem des PT100 B-Sensors, der die Temperatur ERROR - STOPPED TEMP SENSOR der Düse misst. Es bedeutet, dass der Sensor falsche Werte registriert. Der (FEHLER - TEMP-SENSOR Sensor verhindert aus Sicherheitsgründen, dass sich die Düse aufheizt. AUSGEFALLEN) Der wahrscheinlichste Grund dafür ist ein Anschlussproblem.

  • Seite 29: Support

    Beste aus Ihrem Ultimaker 2 Go herauszuholen. Falls Sie persönliche Hilfe benötigen, um ein Problem an Ihrem Ultimaker 2 Go zu lösen, wenden Sie sich an eines unserer lokalen Support-Teams. Besuchen Sie für weitere Kontaktdaten unsere Website.
  • Seite 30 Ultimaker www.ultimaker.com...
