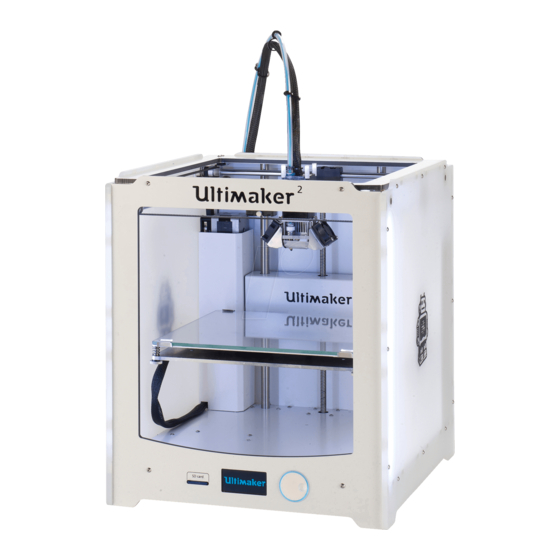

Ultimaker 2 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Ultimaker Anleitungen
  4. 3D-Drucker
  5. Ultimaker 2 Extended
  6. Benutzerhandbuch

Ultimaker 2 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für 2:

Werbung

Quicklinks

Ultimaker
2
DIE EINFACHE UND ZUVERLÄSSIGE 3D-DRUCKER
BENUTZERHANDBUCH
V2.1

Werbung

loading

Verwandte Anleitungen für Ultimaker 2

Inhaltszusammenfassung für Ultimaker 2

  • Seite 1 Ultimaker DIE EINFACHE UND ZUVERLÄSSIGE 3D-DRUCKER BENUTZERHANDBUCH V2.1...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 1. ULTIMAKER 2 Ultimaker 2 auf einen Blick Spezifikationen 2. ERSTE SCHRITTE Entpacken Installation Erste Verwendung 3. GRUNDLAGEN Filament wechseln Nivellierung der Unterlage Cura Software Verwendung von Klebstoff Display und Steuerung 4. WARTUNG Die Glasplatte Die Zuführung Schmierung der Achsen Atom-Methode 5.

  • Seite 4: Ultimaker 2

    ULTIMAKER 2 Dieses Benutzerhandbuch ist dafür konzipiert, Sie bei Ihrer ersten Erfahrung mit Ultimaker 2 zu unterstützen. Lernen Sie alles über die Verwendung von Ultimaker 2, indem Sie den Anweisungen dieses Benutzerhandbuchs folgen und erfahren Sie, wie einfach es ist, hochwertige Druckergebnisse zu erzielen.

  • Seite 5: Ultimaker 2 Auf Einen Blick

    ULTIMAKER 2 AUF EINEN BLICK Display Klemmen der Konstruktionsplatte Druckkopf-Kabel USB-Anschlussbuchse SD-Karteneinschub Schrauben der Konstruktionsplatte Materialzuführung Netzschalter Druck- und Drehschalter Druckkopf Rollenhalter Konstruktionsplatte Filamentführungsrohr Netzsteckdose...
  • Seite 6 13 14...

  • Seite 7: Spezifikationen

    Vorderseite oder den Netzschalter auf der Rückseite. Warten Sie nach dem Betrieb 5 Minuten lang, bis sich der Ultimaker 2 abgekühlt hat, bevor Sie hinein greifen. ACHTUNG: Wenn Sie den Ultimaker 2 für die Wartung öffnen, stellen Sie vorher sicher, dass die Stromversorgung und der Netzstecker getrennt sind.

  • Seite 8: Erste Schritte

    ERSTE SCHRITTE Nachdem Sie Ihren Ultimaker 2 erhalten haben, können Sie ihn jetzt auspacken und einrichten! Wir empfehlen, den Ultimaker 2 sorgfältig auszupacken und ihn gemäß den Anweisungen auf den nächsten Seiten einzurichten. Wenn Sie Ultimaker 2 erstmals verwenden, werden Sie für die Einstellung und Nivellierung der Unterlage durch einige Schritte geführt.

  • Seite 9: Entfernen Der Schaumstoffverpackung

    Verpackung, indem Sie die beiden Schaumstoffteile an der Vorderseite und an der Rückseite entfernen. Jetzt können Sie den Ultimaker 2 auf Ihren Tisch stellen. Halten Sie den Ultimaker 2 beim Tragen am Rahmen und nicht an den Gurten oder Achsen.

  • Seite 10: Was Ist Im Lieferumfang Enthalten

    WAS IST IM LIEFERUMFANG ENTHALTEN? Der Lieferumfang Ihres Ultimaker 2 umfasst neben einer SD-Karte im 3D-Drucker auch mehrere Zubehörteile. Das ist alles, was Sie für den Start des Druckvorgangs benötigen. Überprüfen Sie, ob alle Zubehörteile vorhanden sind, bevor Sie fortfahren.

  • Seite 11: Installation

    INSTALLATION ROLLENHALTER Der erste Schritt zur Einrichtung des Ultimaker 2 besteht darin, den Rollenhalter auf der Rückseite des Ultimaker 2 zu befestigen. Stellen Sie sicher, dass Sie den Rollenhalter wie unten beschrieben installieren. Nehmen Sie den Rollenhalter und stecken Sie das Oberteil in das entsprechende Loch auf der Rückseite des Ultimaker 2.

  • Seite 12: Stromversorgung

    Netzschalter in der „Off (Aus)“-Position befindet. Schließen Sie das Netzkabel an das Netzteil an. 2. Stecken Sie das Netzkabel an der Wandsteckdose an und verbinden Sie die andere Seite mit dem Ultimaker 2. Die flache Seite dieses Kabels muss nach oben zeigen.

  • Seite 13: Verwendung Des Displays

    Der erste Schritt besteht darin, die Konstruktionsplatte grob zu positionieren, indem Sie den Drehknopf an der Vorderseite des Ultimaker 2 so lange drehen, bis Sie einen Abstand von ca. 1 mm zwischen der Düse und der Konstruktionsplatte eingestellt haben. Der Messwert ist hier nicht das Entscheidende, stellen Sie nur sicher, dass sich die Düse in der Nähe der Konstruktionsplatte befindet, ohne sie zu berühren.

  • Seite 14: Laden Von Filament

    Filament etwas zu glätten, damit es leichter in die Zuführung eingeführt werden kann. 2. Warten Sie eine Minute, während sich der Druckkopf aufheizt. Mit dem Aufheizen wird gewährleistet, dass das Filament geschmolzen ist, wenn es durch die Düse gepresst wird.

  • Seite 15: Starten Eines Druckvorgangs

    Anfang einige Druckdateien auf die SD-Karte geladen. Wählen Sie einfach eine der Dateien und drücken Sie die Taste, um zu beginnen. Nachdem eine Druckdatei ausgewählt wurde, wird sich der Ultimaker 2 zunächst vorbereiten. Dabei werden der Druckkopf und die Konstruktionsplatte an die Ausgangsposition geführt und die Konstruktionsplatte und die Düse werden aufgeheizt.

  • Seite 16: Grundlagen

    GRUNDLAGEN In diesem Kapitel wird Ihnen mehr über die grundlegenden Verfahren für die Verwendung von Ultimaker 2 erklärt. Sie finden z. B. Informationen über das Auswechseln von Filament und die Nivellierung der Unterlage, aber auch die Verwendung unserer Cura-Software wird hier erklärt.

  • Seite 17: Neues Filament Laden

    ALTES FILAMENT ENTFERNEN Das Filament kann einfach durch Befolgen der nachstehenden Schritte entfernt werden. Greifen Sie auf das Menü „Material Change (Material wechseln)“ Ihres Ultimaker 2 zu, indem Sie zu „Material“ > „Change (Wechseln)” gehen. 2. Warten Sie eine Minute, während der Druckkopf sich erwärmt. Durch das Erwärmen wird sichergestellt, dass das Filament geschmolzen wird, bevor es von der Düse zurückgezogen wird.

  • Seite 18: Nivellierung Der Unterlage

    Gehen Sie zu „Mainentance (Wartung)“ > „Build plate (Konstruktionsplatte)“ , um das Verfahren für die Nivellierung der Unterlage auf Ihrem Ultimaker 2 zu starten. 2. Warten Sie, bis der Ultimaker 2 seinen „Homing“-Vorgang durchführt und fahren Sie fort, wenn der Druckkopf im Zentrum an der Rückseite der Konstruktionsplatte ist.

  • Seite 19: Verwendung Von Cura

    Wir empfehlen die Verwendung unserer Software Cura für die Vorbereitung der 3D-Druckdateien für Ihren Ultimaker 2. Cura wandelt 3D-Modelle rasch und genau in 3D-Druckdateien um und zeigt Ihnen innerhalb von Sekunden eine Vorschau des Drucks. Damit wird gewährleistet, dass der Druck wie gewünscht ausgeführt wird.

  • Seite 20: Verwendung Von Klebstoff

    WIE WIRD ER VERWENDET? Der Klebestift, der im Lieferumfang des Ultimaker 2 enthalten ist, kann für die Glasplatte verwendet werden. Tragen Sie daher einfach eine dünne, gleichmäßige Schicht Klebstoff auf die Glasplatte auf. Nur auf den Druckbereich muss Klebstoff aufgetragen werden.

  • Seite 21: Maintenance (Wartung)

    DISPLAY UND STEUERUNG Wenn Sie den Ultimaker 2 einschalten, wird zuerst das Ultimaker-Logo angezeigt. Danach können Sie zum Hauptmenü wechseln. Das Hauptmenü bietet drei Optionen, wie im Bild unten dargestellt. PRINT (DRUCKEN) Mit dem Menü „Print (Drucken)“ können Sie einfach eine der Dateien auf der SD-Karte auswählen. Der Druck wird danach automatisch gestartet.

  • Seite 22: Wartung

    WARTUNG Damit Ihr Ultimaker 2 reibungslos funktioniert, ist es wichtig, ihn richtig instand zu halten. In diesem Kapitel werden die wichtigsten Wartungstipps beschrieben. Es ist wichtig, diese Tipps sorgfältig zu lesen, damit Ihr Ultimaker 2 die besten Ergebnisse liefert.

  • Seite 23: Reinigen Der Glasplatte

    Auf diese Weise werden Schäden am Druckkopf oder der Trapezgewindespindel verhindert. 2. Öffnen Sie die Klemmen an der Stirnseite der Konstruktionsplatte, indem Sie einen Schraubendreher verwenden. 3. Schieben Sie die Glasplatte so weit zur Vorderseite der Konstruktionsplatte, bis Sie diese aus dem Ultimaker 2 herausnehmen können.

  • Seite 24: Die Zuführung

    DIE ZUFÜHRUNG Die richtige Verwendung der Zuführung und Sauberkeit sind für gutes Extrudieren wichtig. Nachfolgend werden Tipps für die Wartung der Zuführung beschrieben. FEEDERSPANNUNG Um das Filament ordnungsgemäß durch die Zuführung in das Führungsrohr und den Druckkopf zu führen, ist es wichtig, dass die Spannung der Zuführung richtig eingestellt ist.

  • Seite 25: Die Trapezgewindespindel

    Y-Achsen trocken erscheinen, ist es ratsam, einen einzigen Tropfen Nähmaschinenöl auf den X- und Y-Achsen aufzubringen. Damit funktioniert Ihr Ultimaker 2 wieder reibungslos. Nähmaschinenöl ist nicht im Lieferumfang des Ultimaker 2 inbegriffen. Wir empfehlen Ihnen aber, nur ein solches Produkt zur Schmierung der X- und Y-Achsen zu verwenden.

  • Seite 26: Atom-Methode

    Nach intensiver Verwendung Ihres Ultimaker 2 bemerken Sie möglicherweise einige Anzeichen für eine „zu geringe Extrusion“. Dies bedeutet, dass der Ultimaker 2 nicht genügend Kunststoff extrudieren kann. Das ist in der Regel an sehr dünnen oder fehlenden Schichten bei einem Druckvorgang erkennbar. In den meisten Fällen wird dieses Problem durch Verschmutzungen oder verkohltes Material in der Düse oder anderen Teilen der Heizdüse verursacht, die eine...

  • Seite 27: Entfernen Sie Das Neue Filament

    ENTFERNEN SIE DAS NEUE FILAMENT • Senken Sie die Temperatur auf 90 Grad (für PLA) bzw. 110 Grad (für ABS) • Sobald die Temperatur erreicht ist, ziehen Sie das Filament mit einem schnellen, fest Zug heraus • Überprüfen Sie die Farbe und die Form der Filament-Spitze. Das Ziel ist eine saubere, konische Spitze •...

  • Seite 28: Hilfe Und Support

    HILFE UND SUPPORT Es gibt einige druckerspezifische Probleme, die bei der Verwendung Ihres Ultimaker 2 auftreten können. Falls eines dieser Probleme bei Ihnen auftreten sollte, können Sie es mithilfe der Informationen auf den nächsten Seiten einfach selbst beheben. Natürlich stehen Ihnen auch lokale Supportteams zur Verfügung, falls sie...

  • Seite 29: Fehlerbehebung

    (kleinen) Rand auf der Innenseite des unteren Endes erkannt werden. Anweisungen hierfür finden Sie auf der Website. KEINE VERBINDUNG ZU CURA MÖGLICH Falls Cura Ihren Ultimaker 2 nicht erkennt, wenn Sie Firmware hochladen möchten, dann liegt ein Problem mit der Verbindung aufgrund von Software- oder Hardware-Fehlern vor. In diesem Fall werden die folgenden Prüfungen empfohlen: •...

  • Seite 30: Fehlermeldungen

    FEHLERMELDUNGEN Dies bezieht sich auf ein Problem des PT100 B-Sensors, der die Temperatur ERROR - STOPPED TEMP SENSOR der Düse misst. Es bedeutet, dass der Sensor falsche Werte registriert. (FEHLER - TEMP-SENSOR Der Sensor verhindert aus Sicherheitsgründen, dass sich die Düse aufheizt. AUSGEFALLEN) Der wahrscheinlichste Grund dafür ist ein Anschlussproblem.

  • Seite 31: Support

    Außerdem können sie Ihnen helfen, das Beste aus Ihrem Ultimaker 2 herauszuholen. Falls Sie persönliche Hilfe benötigen, um ein Problem an Ihrem Ultimaker 2 zu lösen, wenden Sie sich an eines unserer lokalen Support-Teams. Besuchen Sie für weitere Kontaktdaten unsere Website.

  • Seite 32: Sicherheit Und Compliance

    Dies ist ein Produkt der Klasse A. In einer Wohnumgebung kann dieses Produkt Funkstörungen hervorrufen, in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen zu ergreifen. Beim Ultimaker 2 kann in sehr seltenen Fällen ein vorübergehender Ausfall der Anzeigefunktion auftreten, der durch ESD (elektrostatische Entladungen) verursacht wird. Die Anzeigefunktion kann vollständig wiederhergestellt werden, indem Sie das Gerät aus- und wieder einschalten.

  • Seite 33: Allgemeine Sicherheitsinformationen

    ALLGEMEINE SICHERHEITSINFORMATIONEN Der Ultimaker 2 ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen und/ oder mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen genutzt zu werden, wenn nicht eine angemessene Aufsicht durch eine für ihre Sicherheit zuständige Person erteilt oder eine ausführliche Anleitung zur Benutzung des Geräts gegeben wird.
  • Seite 34 www.ultimaker.com...
