Inhaltszusammenfassung für Ultimaker S5

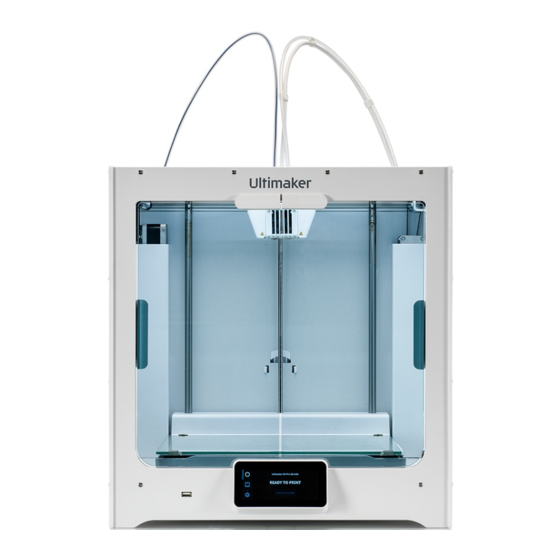

- Seite 1 Ultimaker S5 Installations- und Benutzerhandbuch Original-Handbuch Version 1.8 2018...
-
Seite 2: Haftungsausschluss
Geräten und Luftfahrt. Es handelt sich bei dem Produkt zwar um eine Plattform, die für alle Materialien geeignet ist, dennoch werden beste Ergebnisse mit den von Ultimaker zertifizierten Materialien erzielt, weil die Materialeigenschaften optimal an die Maschineneinstellungen angepasst wurden. -
Seite 3: Inhaltsverzeichnis
4.3 Einlegen des Materials 4.4 Netzwerkinstallation und Firmware-Aktualisierung 4.5 Installation von Ultimaker Cura Betrieb 5.1 Touchscreen 5.2 Materialien 5.3 Vorbereitung eines Drucks mit Ultimaker Cura 5.4 Einen Druckvorgang starten 5.5 Entfernen des Drucks 5.6 Entfernen des Stützstrukturmaterials 5.7 Ändern der Druckerkonfiguration 5.8 Kalibrierung Wartung 6.1 Aktualisierung der Firmware... -
Seite 4: Vorwort
Vorwort Vor Ihnen liegt das Installations- und Benutzerhandbuch für den Ultimaker S5. Dieses Handbuch enthält Informationen zur Installation, Benutzung und Wartung des 3D-Druckers. Darüber hinaus enthält es wichtige Angaben und Anweisungen in Bezug auf Sicherheit, Installation und Gebrauch. Bitte lesen Sie all diese Informationen aufmerksam durch und halten Sie sich genau an die hier beschriebenen Anweisungen und Richtlinien. -
Seite 5: Zertifizierungen
Zertifizierungen Die aktuellste Version des CE-Dokuments finden Sie auf www.ultimaker.com... -
Seite 6: Sicherheit Und Erfüllung Gesetzlicher Vorschriften
1. Sicherheit und Erfüllung gesetzlicher Vorschriften Es ist sehr wichtig, dass Sie bei der Arbeit mit dem Ultimaker S5 bestimmte Sicherheitsvorschriften einhalten. Daher befasst sich dieses Kapitel mit der Sicherheit im Gebrauch und möglichen Gefahren. Bitte lesen Sie dieses Kapitel aufmerksam durch, um eventuelle Zwischenfälle und... -
Seite 7: Sicherheitshinweise
Der Ultimaker S5 erzeugt bei Betrieb hohe Temperaturen und verfügt über heiße, bewegliche Teile, die Verletzungen verursachen können. Greifen Sie während des Betriebs niemals in den Ultimaker S5 hinein. Bedienen Sie den Drucker ausschließlich mit dem Touchscreen an der Vorderseite oder mit dem Ein-/Ausschalter an der Rückseite des Geräts. -
Seite 8: Warnhinweise
Neustart des Geräts das Problem lösen. Elektrische Sicherheit Der Ultimaker S5 wurde gemäß IEC 60950-1 getestet. Jeder Drucker wurde vor der Auslieferung einem Hi-Pot-Test unterzogen. Dieser Test garantiert die entsprechende Isolierung gegen Stromschläge. Die verwendete Steckdose muss geerdet sein. Stellen Sie sicher, dass innerhalb des Gebäudes spezielle Vorrichtungen für Überstrom- und Kurzschluss-Schutz getroffen wurden. -
Seite 9: Einführung
2. Einführung Lernen Sie Ihren neuen Ultimaker S5 kennen und erfahren Sie, was mit diesem 3D-Drucker möglich ist. -
Seite 10: Hauptkomponenten Ultimaker S5
2.1 Hauptkomponenten Ultimaker S5 Glastüren Feeder 2 Druckkopf Bowden-Röhren Druckplatte Feeder 1 Druckbettklemmen 10. Netzbuchse und -schalter Touchscreen 11. Ethernetanschluss USB-Anschluss 12. Doppelter Spulenhalter mit NFC-Kabel 13. NFC-Buchse... -
Seite 11: Technische Daten
Cura Connect, unsere kostenlose Software für Managementlösungen Unterstütztes Betriebssystem MacOS, Windows und Linux Plugin Integration SolidWorks, Siemens NX Dateitypen Ultimaker Cura: STL, OBJ, X3D, 3MF , BMP , GIF , JPG, PNG Druckbare Formate: G, GCODE, GCODE.gz, UFP Garantie und Garantiezeitraum 12 Monate Service Technischer Support Lebenslanger Support von Ultimaker’s global network of certified... -
Seite 12: Auspacken
3. Auspacken Nehmen Sie den Ultimaker S5 vorsichtig aus der Verpackung und folgen Sie den Anweisungen in diesem Kapitel, um ihn aufzustellen. -
Seite 13: Auspacken
3.1 Auspacken Entfernen Sie die Verpackung Der Ultimaker S5 wird in einer wiederverwendbaren, nachhaltigen Verpackung geliefert, in der Ihr 3D-Drucker optimal geschützt ist. Gehen Sie zum Auspacken Ihres Ultimaker S5 wie folgt vor: Aus Sicherheitsgründen empfehlen wir, die Verpackung zu entfernen, während der Karton auf dem Boden steht. -
Seite 14: Lieferumfang
Lieferumfang Im Lieferumfang des Ultimaker S5 sind neben dem Drucker eine Kurzanleitung, ein Test-Druckobjekt und mehrere Hardware-Zubehörteile enthalten. Überprüfen Sie bitte den Lieferumfang auf Vollständigkeit, bevor Sie fortfahren. Zubehör Verbrauchsmaterial Glas-Druckplatte 13. Tough PLA (750 g) Aluminium-Druckplatte 14. PVA (750 g) Spulenhalter mit Materialführung... -
Seite 15: Installation Des Gerätezubehörs
3.2 Installation des Gerätezubehörs Verbinden der Bowden-Röhren Entfernen Sie die Klammern vom Druckkopf und setzen Sie die Bowden-Röhren ein. Die Bowden-Röhren werden an die entsprechenden Nummern am Druckkopf angeschlossen. Befestigen Sie die Röhre mit den Klammern. Befestigen Sie die Druckkopfkabelklammern an der Bowden-Röhre 2. Einsetzen und Anschließen des NFC-Spulenhalters Stecken Sie den Spulenhalter hinten am Gerät ein und drücken Sie, bis er einrastet. -
Seite 16: Platzieren Der Glas-Druckplatte
Öffnen Sie die beiden Druckbettklemmen an der Vorderseite der Druckplatte. Schieben Sie die Glasplatte vorsichtig auf die Druckplatte, sodass sie hinten in die Klemmen des Druckbetts einrastet. Für die erste Verwendung wird empfohlen, die mit dem Ultimaker S5 gelieferten Materialien zu benutzen. Diese sollten auf der Glas-Druckplatte gedruckt werden. -
Seite 17: Einrichtung Für Die Erste Inbetriebnahme
Nach der Installation des Zubehörs müssen Sie den Drucker für die erste Inbetriebnahme einrichten. Dieses Kapitel erläutert die Auswahl der Druckplatte, Installation der PrintCores, das Laden der Materialien, Einrichten eines Netzwerks, Aktualisierung der Firmware und die Installation von Ultimaker Cura. -
Seite 18: Auswahl Der Druckplatte
4.1 Auswahl der Druckplatte Schalten Sie den Drucker mit dem Netzschalter an der Rückseite des Geräts ein, um die Einrichtungsschritte auszuführen. Sie werden zunächst aufgefordert, Ihre bevorzugte Sprache zu wählen. Danach wird die Ersteinrichtung auf dem Bildschirm angezeigt. Befolgen Sie die Schritte auf dem Touchscreen und die Anweisungen auf den nächsten Seiten dieses Benutzerhandbuchs. -
Seite 19: Einlegen Der Printcores
Typ BB: für das Drucken von wasserlöslichem Stützmaterial Jeder Ultimaker S5 wird mit zwei AA PrintCores 0,4, von denen einer bereits im Druckkopf-Steckplatz 1 installiert ist, und einem BB PrintCore 0,4 geliefert. Diese ermöglichen es, Drucke mit zwei Druckmaterialien oder mit einem Druck- und einem Stützmaterial auszuführen. -
Seite 20: Einlegen Des Materials
Bevor Sie mit dem Drucken auf dem Ultimaker S5 beginnen können, müssen Sie Materialien in den Drucker einlegen. Für die erste Verwendung wird empfohlen, die mit dem Ultimaker S5 gelieferten Spulen Tough PLA und PVA zu benutzen. Material 2 laden Material 2 wird zuerst eingelegt, da dieses Material nahe an der Rückseite des Druckers positioniert sein muss. - Seite 21 Sie können das Material ein wenig anziehen, sodass es sich leichter in den Feeder schieben lässt. Warten Sie, bis der Ultimaker S5 den PrintCore 1 aufgeheizt und das Material in den Druckkopf geladen hat. Bestätigen Sie, wenn durchgängig neues Material vom Druckkopf 1 extrudiert wird.
-
Seite 22: Netzwerkinstallation Und Firmware-Aktualisierung
Netzwerkkonnektivität erstellen möchten, wählen Sie Überspringen. Einrichten des WLAN Um Ihren Ultimaker S5 mit einem drahtlosen Netzwerk zu verbinden, benötigen Sie einen Computer oder ein Smartphone. Starten Sie die WLAN-Einrichtung und befolgen Sie hierzu die Schritte auf dem Touchscreen: Warten Sie, bis Ihr Ultimaker S5 einen WLAN-Hotspot erstellt hat. -
Seite 23: Installation Von Ultimaker Cura
Ultimaker Cura abzuschließen. Wenn Sie Ultimaker Cura zum ersten Mal öffnen, werden Sie aufgefordert, Ihren 3D-Drucker zu wählen. Wählen Sie das Ultimaker S5 Profil und der Drucker ist betriebsbereit. Sie können den Drucker jetzt direkt verbinden und Ultimaker Cura verwenden. -
Seite 24: Betrieb
5. Betrieb Nach der erfolgten Installation können Sie anfangen, mit Ihrem Ultimaker S5 zu drucken. Dieses Kapitel enthält Informationen über den Touchscreen, Materialien, Ultimaker Cura, Druckstart, Entnehmen des Druck- und Stützmaterials, Ändern der Druckerkonfiguration und Kalibrierungsschritte. -
Seite 25: Touchscreen
5.1 Touchscreen Sie können den Ultimaker S5 über den Touchscreen vorne am Drucker steuern. Wenn Sie den Ultimaker S5 zum ersten Mal einschalten, werden Sie durch die Ersteinrichtung geführt. Anschließend wird das Menü beim Einschalten des Druckers angezeigt. Schaltfläche Das Hauptmenü bietet drei Optionen, die unter den folgenden Symbolen angezeigt werden: Statusübersicht... -
Seite 26: Materialien
5.2 Materialien Materialkompatibilität Wie im Kapitel 4.2 (Einlegen der PrintCores) beschrieben, wird der Ultimaker S5 mit zwei AA PrintCores und einem BB PrintCore geliefert. Die AA PrintCores können für das Drucken von Druckmaterialien und Breakaway Stützstrukturen verwendet werden. Die BB PrintCores können für das Drucken von wasserlöslichem Material (PVA) verwendet werden. -
Seite 27: Druckempfehlungen
PrintCore(s), das/die richtige(n) Material(ien) und die richtige Druckplatte gewählt werden. Für neuste Druckprofile verwenden Sie die aktuelle Version von Ultimaker Cura. Bei allen Materialien, die auf dem Ultimaker S5 unterstützt werden, müssen Sie für eine angemessene Haftung entweder die Glas- oder Aluminium-Druckplatte verwenden. Die nachfolgende Übersicht zeigt die empfohlene Druckplatte für die jeweiligen Materialien. -
Seite 28: Vorbereitung Eines Drucks Mit Ultimaker Cura
5.3 Vorbereitung eines Drucks mit Ultimaker Cura Schaltfläche Nachdem Sie den Ultimaker S5 in Ultimaker Cura hinzugefügt haben, wird die Hauptschaltfläche angezeigt. Hier sehen Sie eine Übersicht der Schaltfläche. Datei öffnen Einstellwerkzeuge Nicht bedruckbare Bereiche 3D-Modell Ansichtsmodus Drucker, Materialien und PrintCore-Konfiguration... -
Seite 29: Schneiden (Slicen) Eines Modells
„Auf USB speichern“ . Wenn Sie einen zweifarbigen Druck erstellen, müssen Sie den Modellen die Materialfarben zuweisen und die Modelle zusammenfügen, bevor Sie das Slicen beenden. Für weitere Anweisungen zur Verwendung von Ultimaker Cura lesen Sie das Ultimaker Cura-Handbuch auf unserer Website. -
Seite 30: Einen Druckvorgang Starten
Drucken mit Cura Connect Der Ultimaker S5 bietet die Möglichkeit, wahlweise über WLAN oder Ethernet über ein Netzwerk zu drucken. Dies kann mit Cura Connect in Ultimaker Cura erfolgen, wenn Ihr Ultimaker S5 und Computer mit demselben Netzwerk verbunden sind. -
Seite 31: Über Usb Drucken
Ultimaker S5 übertragen werden. Stecken Sie den USB-Stick in den Computer ein. Schneiden Sie Ihr 3D-Modell in Ultimaker Cura. Stellen Sie sicher, dass der PrintCore und die Materialkonfiguration in Ultimaker Cura mit der Konfiguration auf Ihrem Ultimaker S5 übereinstimmen. Speichern Sie die Druckdatei (GCODE, gcode.gz oder ufp) auf dem USB-Stick, indem Sie auf die Schaltfläche „Speichern auf Wechseldatenträger“... -
Seite 32: Entfernen Des Drucks
5.5 Entfernen des Drucks Nach Fertigstellung Ihres 3D-Drucks muss er von der Druckplatte entfernt werden. Hierfür stehen je nach Druckplatte (Glas oder Aluminium) verschiedene Methoden zur Auswahl. Wurde ein Rand gedruckt, besteht Schnittgefahr beim Entfernen des Drucks von der Druckplatte. Verwenden Sie ein Entgratungswerkzeug, um den Rand nach dem Abnehmen des Drucks von der Druckplatte zu entfernen. -
Seite 33: Entfernen Des Stützstrukturmaterials
5.6 Entfernen des Stützstrukturmaterials Auflösen der PVA-Stützstruktur PVA-Stützstrukturen können durch Auflösen des PVA in Wasser entfernt werden. Dies dauert mehrere Stunden und hinterlässt anschließend keine Spuren. Den Druck in Wasser eintauchen Wenn Sie einen Druck mit PVA in Wasser legen, löst sich das PVA langsam auf. Sie können diesen Prozess jedoch beschleunigen. -
Seite 34: Breakaway-Stützstruktur Entfernen
Breakaway-Stützstruktur entfernen Wird Ultimaker Breakaway als Stützstrukturmaterial verwendet, müssen Sie dieses in einer Nachbehandlung des Drucks vom Druckobjekt entfernen. Dies kann erzielt werden, indem Sie die Stützstrukturen vom Druckmaterial abziehen. Wenn die Stützstruktur scharfe Kanten aufweist, oder beim Arbeiten mit größeren Modellen, empfiehlt sich das Tragen von Schutzhandschuhen. -
Seite 35: Ändern Der Druckerkonfiguration
Wenn Sie von der Glas-Druckplatte zur Aluminium-Druckplatte oder andersherum wechseln, muss die Konfiguration der Druckplatte im Drucker ebenfalls geändert werden. Öffnen Sie das Konfigurationsmenü und wählen Sie die Druckplatte. Drücken Sie „Typ wählen“ , um den Druckplattentyp in den zu ändern, der in Ihren Ultimaker S5 eingelegt wurde. -
Seite 36: Kalibrierung
Die aktive Nivellierung wird automatisch durch den Drucker zu Druckbeginn durchgeführt, um eine zuverlässige erste Schicht zu drucken. Während der aktiven Nivellierung erstellt der Ultimaker S5 eine detaillierte Höhenkarte der Druckplattenfläche. Diese Informationen werden verwendet, um Unebenheiten in der Druckplatte während der ersten Schicht des Drucks auszugleichen. -
Seite 37: Kalibrierung Xy-Versatz
Neben dem vertikalen Versatz muss auch der horizontale Abstand zwischen den Düsen in X- und Y-Richtung konfiguriert werden. Die PrintCores, die mit dem Ultimaker S5 geliefert werden, sind bereits kalibriert, doch wenn der Drucker eine neue Kombination erkennt, muss zunächst der XY-Versatz erneut kalibriert werden. Diese Kalibrierung darf nur einmal ausgeführt werden, anschließend werden die Informationen im Drucker gespeichert. -
Seite 38: Kalibrierung Des Hubschalters
Finden Sie die am besten ausgerichteten Linien auf dem gedruckten Raster mit der Bezeichnung X und sehen Sie nach, welche Zahl zu diesen Linien gehört. Geben Sie diese Zahl als den X-Versatzwert auf dem Ultimaker S5 ein. Finden Sie die am besten ausgerichteten Linien auf dem gedruckten Raster mit der Bezeichnung Y und sehen Sie nach, welche Zahl zu diesen Linien gehört. -
Seite 39: Wartung
6. Wartung Um einen stets einwandfreien Betrieb Ihres Ultimaker S5 zu gewährleisten, muss der Drucker richtig gewartet werden. In diesem Kapitel sind die wichtigsten Wartungsschritte beschrieben. Lesen Sie diese aufmerksam durch, um die besten Druckergebnisse zu erzielen. -
Seite 40: Aktualisierung Der Firmware
6.1 Aktualisierung der Firmware Von Zeit zu Zeit wird eine neue Version der Ultimaker S5 Firmware eingeführt. Um sicherzustellen, dass Ihr Ultimaker S5 mit den neuesten Funktionen ausgestattet ist, wird empfohlen, die Firmware regelmäßig zu aktualisieren. Dies kann auf dem Ultimaker S5 bei Anschluss an ein Netzwerk oder über USB-Stick erfolgen. -
Seite 41: Materialhandhabung Und -Lagerung
6.2 Materialhandhabung und -lagerung Wenn Sie mehrere Materialspulen verwenden oder mit einem Material nicht drucken, ist es sehr wichtig, dieses richtig zu lagern. Wenn Material falsch gelagert wird, kann dies die Qualität und Verwendbarkeit beeinträchtigen. Um Ihre Materialien in einem optimalen Zustand zu erhalten, sollte Folgendes bei der Aufbewahrung beachtet werden: •... -
Seite 42: Wartungsplan
6.3 Wartungsplan Um Ihren Ultimaker S5 in einem optimalen Zustand zu erhalten, empfehlen wir den folgenden Wartungsplan auf der Grundlage von 1.500 Druckstunden jährlich: Monatlich Alle 3 Monate Jährlich Reinigung des Druckers Achsspiel überprüfen Feeder-Zahnrad schmieren Achsen schmieren (*) Zugspannung der kurzen Bänder überprüfen Ersetzen der Bowden-Röhren... -
Seite 43: Reinigung Des Druckers
Für optimale Druckergebnisse ist es wichtig, den Ultimaker S5 während der Nutzung sauber zu halten. Es wird empfohlen, den Ultimaker S5 nicht in einem Raum zu verwenden, in dem er leicht mit Staub in Kontakt kommt, und kleine Materialstücke zu entfernen, die sich gegebenenfalls im Drucker befinden. Außerdem sind einige Teile im Ultimaker S5 vorhanden, die möglicherweise häufiger zu reinigen sind. -
Seite 44: Reinigen Der Glaskomponenten
Mikrofasertuchs gereinigt werden. Reinigen der Düsen Bei der Verwendung des Ultimaker S5 kann Material an der Außenseite der Düsen haften bleiben und eine Verschlechterung bewirken. Obwohl dies Ihren Drucker nicht beschädigt, wird empfohlen, die Düsen möglichst sauber zu halten, um optimale Druckergebnisse zu erzielen. -
Seite 45: Reinigen Der Bowden-Röhren
Reinigen der Bowden-Röhren Partikel in der Bowden-Röhre können die reibungslose Bewegung des Filaments oder das Mischen der Farben beeinträchtigen. Reinigen Sie die Bowden-Röhren mindestens einmal im Monat oder nachdem Sie ein Schleifen des Filaments festgestellt haben. Für die Reinigung müssen die Bowden-Röhren zunächst aus dem Drucker entnommen werden. -
Seite 46: Im Innenbereich Des Druckers
Im Innenbereich des Druckers Im Drucker können sich kleine Materialpartikel absetzen, z. B. Einzugstropfen. Entfernen Sie diese regelmäßig vom Innenbereich des Druckers, indem Sie wie folgt vorgehen: Heben Sie die Druckplatte an, indem Sie zu Konfiguration g Druckplatte navigieren und „Anheben“ wählen. Reinigen Sie den Innenbereich des Druckers mit einem Mikrofasertuch oder Staubsauger. -
Seite 47: Schmierung Der Achsen
Ihren Drucken in Form von kleinen Riffelungen an der Oberfläche zeigen. Tragen Sie mindestens einmal im Monat etwas Öl auf die Achsen auf. In der Zubehörbox Ihres Ultimaker S5 ist eine Flasche Maschinenöl enthalten. Dieses Öl ist speziell für die glatten Achsen des Ultimaker S5 bestimmt. Verwenden Sie ausschließlich das mitgelieferte Maschinenöl, da die Verwendung eines anderen Öls oder Schmierstoffs die Beschichtung der Achsen negativ beeinflussen kann, was die Leistung Ihres... -
Seite 48: Achsspiel Überprüfen
Beginnen Sie mit der rechten X-Achse. Positionieren Sie den Druckkopf in der hinteren linken Ecke des Druckers, damit er nicht im Weg ist. Halten Sie mit der einen Hand den Rahmen des Ultimaker S5 und mit der anderen die rechte X-Achse gut fest. -
Seite 49: Zugspannung Der Kurzen Bänder Überprüfen
6.7 Zugspannung der kurzen Bänder überprüfen Das Bewahren der angemessenen Zugspannung an den kurzen Bändern ist wichtig, um eine gute Druckqualität zu gewährleisten. Die kurzen Bänder übertragen die Bewegungen der X- und Y-Motoren auf den Druckkopf. Wenn die Bänder zu locker sind, verlieren die Bewegungen des Druckkopfs an Genauigkeit, was auch am Druck zu Ungenauigkeiten führt. Mit der Zeit hängen die Bänder durch. -
Seite 50: Auf Verschmutzungen Am Vorderen Lüfter Des Druckkopfes Prüfen
6.8 Auf Verschmutzungen am vorderen Lüfter des Druckkopfes prüfen Der vordere Lüfter kühlt die PrintCores während des Drucks. Damit wird verhindert, dass die Wärme von der Düse zu weit aufsteigt. Der Lüfter nimmt die Luft von der Vorderseite des Druckkopfes auf und leitet sie zu den PrintCores weiter. Gelegentlich werden durch den Luftstrom während des Druckens dünne Filamentfäden in den Lüfter gesogen. -
Seite 51: Qualität Der Düsenabdeckung Überprüfen
Druckkopf, wenn während des Druckens ein Fehler auftreten sollte. Die Wärme der Düsen kann mit der Zeit Verschleiß an der Düsenabdeckung verursachen. Es wird empfohlen, die Qualität der Abdeckung mindestens einmal alle drei Monate zu kontrollieren. Die Zubehörbox des Ultimaker S5 enthält drei Düsenabdeckungen als Ersatz. - Seite 52 Führen Sie den mittleren Reiter der Düsenabdeckung durch den Schlitz in der Halterung des Druckkopflüfters ein. Üben Sie von der Innenseite des Druckkopfes Druck auf die Metallplatte aus. Gleichzeitig ziehen Sie den Reiter durch die Halterung und Platte, bis die Dichtung die Abdeckung in Position hält. Verwenden Sie eine Pinzette mit flachen oder runden Spitzen, um den Reiter durch die Metallplatte zu ziehen, da der Reiter mit der Hand schwer zu erreichen ist.
-
Seite 53: Leitspindel Z-Motor Schmieren
Mit der Zeit muss erneut Schmierstoff aufgetragen werden, um eine durchgängige und präzise Bewegung der Z-Ebene zu gewährleisten. In der Zubehörbox Ihres Ultimaker S5 ist eine Tube Schmierstoff enthalten. Achten Sie darauf, dass die Druckplatte am Boden des Ultimaker S5 positioniert ist. -
Seite 54: Reinigen Der Feeder
6.11 Reinigen der Feeder Die Feeder transportieren Filament zum Druckkopf. Um sicherzustellen, dass exakt die richtige Materialmenge extrudiert wird, müssen die Feeder-Zahnräder unbedingt leichtgängig sein. Nach vielen Druckstunden oder durch Materialabrieb besteht die Möglichkeit, dass kleine Filamentpartikel in den Feeder gelangen. -
Seite 55: Reinigung Der Printcores
Eine Wartung der BB PrintCores sollte alle drei Monate erfolgen. Die Verwendung des Ultimaker Reinigungsfilaments ist die effektivste Lösung für die Reinigung (sowie die Behebung von Verstopfungen) eines BB PrintCore am Ultimaker S5. Wenn Sie kein Ultimaker Reinigungsfilament vorliegen haben, können Sie stattdessen PLA verwenden. - Seite 56 Warmziehen Schieben Sie das Filament (Ultimaker Reinigungsfilament oder PLA) in den Druckkopf ein, bis Sie einen leichten Widerstand spüren. Halten Sie das Filament mit einer Zange fest und geben Sie vorsichtig, für die Dauer von ±1 Sekunde, Druck auf das Material, damit dieses aus dem PrintCore extrudiert, oder bis ein weiteres Drücken nicht mehr möglich ist und ziehen Sie das Filament gleich mit einem schnellen, festen Zug heraus.
-
Seite 57: Wiederzusammenbau
Kaltziehen Schieben Sie das Filament (Ultimaker Reinigungsfilament oder PLA) in den Druckkopf ein, bis Sie einen leichten Widerstand spüren. Halten Sie das Filament mit einer Zange fest und üben Sie vorsichtig Druck aus, um etwas Material zu extrudieren. Bestätigen Sie, um fortzufahren. -
Seite 58: Schmierung Des Feeder-Zahnrads
6.13 Schmierung des Feeder-Zahnrads Damit die Feeder das Filament reibungslos und präzise transportieren, werden die Zahnräder geschmiert. Nach vielen Druckbetriebsstunden wird ein erneutes Schmieren empfohlen. Da kleine Filamentpartikel an den Zahnrädern haften können, empfiehlt sich zunächst eine Reinigung. Es wird außerdem empfohlen, die Bowden-Röhren nach einem Jahr zu ersetzen. Für das Schmieren der Feeder beachten Sie die Anweisungen für den gleichzeitigen Austausch der Bowden-Röhren. -
Seite 59: Ersetzen Der Bowden-Röhren
6.14 Ersetzen der Bowden-Röhren Die Bowden-Röhren leiten das Filament aus den Feedern zum Druckkopf. Das Einschieben von falsch geschnittenem oder abgeriebenem Filament durch die Bowden-Röhre kann die Innenseite der Röhre verkratzen oder beschädigen. Wenn dies geschieht, kann das Filament nicht mehr reibungslos zum Druckkopf geführt werden. - Seite 60 Wiederzusammenbau Nehmen Sie die neue Bowden-Röhre und beachten Sie die beiden unterschiedlichen Seiten. Die abgeschrägte Seite muss in den Feeder eingesetzt werden. Das ermöglicht einen einfacheren Zugang des Filaments in die Bowden-Röhre. Die flache Seite muss in den Druckkopf eingeführt werden. Führen Sie die Bowden-Röhre durch Herunterdrücken der Kupplungshülse und vollständiges Einschieben der Bowden-Röhre in den Feeder ein.
-
Seite 61: Reinigung Der Systemlüfter
6.15 Reinigung der Systemlüfter Die Systemlüfter befinden sich an der Rückseite des Druckers und müssen einmal jährlich gereinigt werden. Dies kann durch Blasen in die Lüfter erfolgen, um kleine Filamentpartikel zu entfernen. Bei Bedarf kann stattdessen ein Luftgebläse oder ein Kompressor verwendet werden. -
Seite 62: Schmierung Der Scharniere
6.16 Schmierung der Scharniere Damit sich die Glastüren leicht öffnen und schließen lassen, müssen die Scharniere der Glastüren einmal jährlich geschmiert werden. Dies erfolgt durch Auftragen eines kleinen Tropfen Öls in die obere Öffnung jedes Scharniers. -
Seite 63: Störungen Beheben
7. Störungen beheben Bei der Verwendung Ihres Ultimaker S5 können bestimmte Störungen auftreten. Falls bei Ihnen eines dieser Probleme auftreten sollte, helfen Ihnen die Informationen auf den folgenden Seiten, diese selbst zu beheben. -
Seite 64: Fehlermeldungen
7.1 Fehlermeldungen Dies ist die Liste der häufigsten Fehlermeldungen, die auf dem Ultimaker S5 angezeigt werden können. Für weitere Informationen zur Behebung dieser Fehler rufen Sie bitte die fehlerspezifische Seite auf der Ultimaker-Website auf. • Ein unspezifischer Fehler trat auf. Starten Sie den Drucker neu oder gehen Sie auf ultimaker.com/ER27. -
Seite 65: Fehlerbehebung Printcore
Sie stattdessen PLA verwenden. Detaillierte Anweisungen finden Sie in Kapitel 6.11 PrintCores reinigen PrintCore wird nicht erkannt Wenn ein PrintCore vom Ultimaker S5 nicht erkannt wird, informiert Sie der Drucker darüber. Der Hauptgrund hierfür sind verschmutzte Kontaktpunkte an der Platine an der Rückseite des PrintCores. Wenn dies auftritt, reinigen Sie die... -
Seite 66: Probleme Mit Der Druckqualität
• Kalibrieren Sie erneut mithilfe des detaillierten aktiven Nivellierungsmodus (siehe Kapitel 5.8 Kalibrierung). • Überprüfen Sie die verwendeten Ultimaker Cura-Einstellungen und versuchen Sie, mit einem der standardisierten Ultimaker Cura-Profile zu drucken. Schleifendes PVA Für schleifendes Material können ein falsches Handling oder falsche Lagerung des Materials verantwortlich sein. PVA sollte bei niedriger Luftfeuchtigkeit gedruckt und gelagert werden, um Probleme während des Druckens zu umgehen. - Seite 67 Druckplatte richtig nivellieren (durch aktives Nivellieren) • Beim Drucken mit der Glas-Druckplatte eine dünne Schicht Klebstoff auftragen • Die richtige Temperatur und andere Einstellungen verwenden, wie im Ultimaker Cura Profil voreingestellt • Die Form Ihres Modells den Design-Richtlinien anpassen, wie beschrieben unter www.ultimaker.com/3D-model-assistant.
