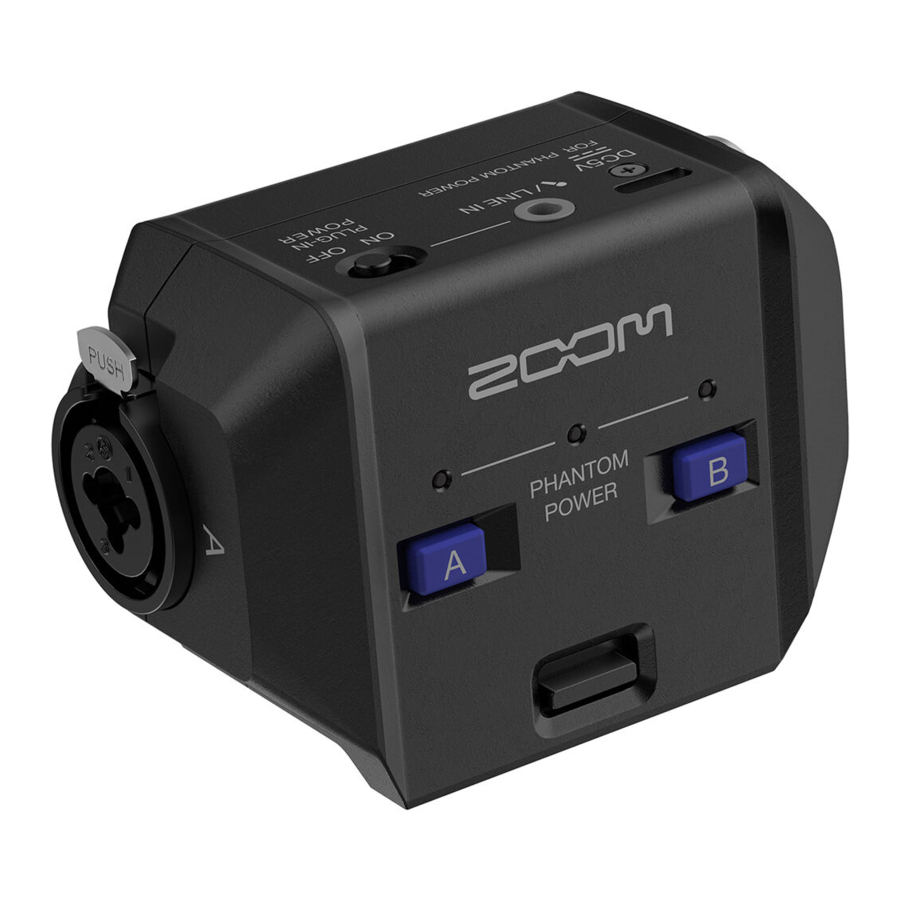

ZOOM EXH-6e Handbuch
Merkmale
- Kapsel, die den Rekorder um 2 verriegelbare XLR/TRS-Eingangsbuchsen erweitert
- Eingangsverstärkungsanpassung ist unnötig, und Geräte von Mikrofonen bis hin zu Line-Pegel-Geräten können angeschlossen werden
- Phantomspeisung wird unterstützt, und Kondensatormikrofone können verwendet werden
- MIC/LINE Stereo-Mini-Eingangsbuchse ebenfalls integriert (unterstützt Plug-in-Speisung)
Funktionen der Teile
INPUT A/B Buchsen
Beim Anschließen von Mikrofonpegel-Geräten verwenden Sie die XLR-Stecker.
Beim Anschließen von Line-Pegel-Geräten verwenden Sie die TRS-Stecker.
Um einen XLR-Stecker zu trennen, ziehen Sie ihn, während Sie die Entriegelungstaste drücken.
INPUT A und B Tasten und Statusanzeigen
Drücken Sie eine INPUT A/B Taste, um die entsprechende Eingangsbuchse zu aktivieren, wobei die Statusanzeige aufleuchtet. (Phantomspeisung wird geliefert, wenn Strom an den USB-Port angeschlossen ist.) Einzelheiten finden Sie im Bedienungshandbuch des Rekorders.
PHANTOM POWER Anzeige
Diese leuchtet auf, wenn Strom an den USB-Port angeschlossen ist und Phantomspeisung geliefert werden kann.
USB-Port (Type-C)
Durch den Anschluss einer Powerbank oder eines Netzteils kann hierüber Phantomspeisung von den INPUT A und B XLR-Buchsen geliefert werden.
MIC/LINE IN Buchse (Stereo-Mini)
Andere Mikrofone und Geräte können hier angeschlossen werden.
Dies unterstützt auch Mikrofone, die Plug-in-Speisung verwenden.
PLUG-IN POWER ON/OFF Schalter
Schalten Sie diesen ein, wenn Sie ein Mikrofon, das Plug-in-Speisung benötigt, an die MIC/LINE Buchse anschließen.
Anschlussbeispiel
Beim Anschließen von Kondensatormikrofonen und anderen Geräten, die Phantomspeisung benötigen, verwenden Sie eine externe Stromversorgung.
Liefern Sie keine Phantomspeisung an Geräte, die damit nicht kompatibel sind. Dies könnte das Gerät beschädigen.
Spezifikationen
- INPUT A/B Buchsen
Anschlüsse: XLR/TRS Combo-Buchsen (XLR: 2 HOT, TRS: TIP HOT)
Eingangsverstärkung: Anpassung unnötig
Eingangsimpedanz: 3,8 kΩ oder höher (MIC) / 39 kΩ oder höher (LINE)
Maximaler Eingangspegel: −4 dBu (MIC) / +16 dBu (LINE)
Phantomspeisung: +48 V, 10 mA maximal pro Kanal
Äquivalentes Eingangsrauschen: −120 dBu oder weniger (IHF-A) bei 150Ω Eingang - MIC/LINE Buchse
Anschluss: Stereo-Mini-Buchse
Eingangsverstärkung: Anpassung unnötig
Eingangsimpedanz: 2 kΩ oder höher - Abmessungen
78,1 mm (B) × 56,7 mm (T) × 43,9 mm (H) - Gewicht
96 g
Bevor Sie diesen Rekorder verwenden, überprüfen Sie dessen Firmware-Version und aktualisieren Sie sie bei Bedarf.
Die neuesten Update-Dateien finden Sie auf der ZOOM-Website (zoomcorp.com/help/exh-6e).
Weitere Details finden Sie im Firmware-Update-Leitfaden.
