ZOOM MS-200D+ Handbuch

Batterien einlegen

Ein spezielles Netzteil (ZOOM AD-16) oder ein handelsüblicher tragbarer USB-Akku kann ebenfalls verwendet werden.

Geräte anschließen und einschalten

Effekte ein-/ausschalten

Effekte einstellen

Drücken Sie um den Parameterbildschirm zu schließen.

Wenn Parameter auf mehreren Seiten vorhanden sind, wird angezeigt.

Effekte ersetzen

Effekte hinzufügen

Mit dem MS-200D+ können bis zu 2 Effekte frei kombiniert werden.
Die folgende Meldung wird angezeigt, wenn versucht wird, einen Effekt hinzuzufügen, der die maximale Kombinationsgrenze überschreiten würde.
Löschen Sie einen Effekt, bevor Sie einen weiteren hinzufügen.

Angezeigte Effektposition ändern

Effekte löschen

Patch-Speicher umschalten

Patch-Speicher speichern die Ein-/Aus-Zustände der Effekte und die Parameter-Einstellwerte. MS-200D+-Effekte werden in Einheiten von Patch-Speichern gespeichert und abgerufen. Bis zu 2 Effekte können in einem einzigen Patch-Speicher verwendet werden.

Verwenden Sie diese, um Patch-Speicher umzuschalten und so die Performance mit verschiedenen Klängen zu ermöglichen.

Verwendung des Tuners

Der Tuner kann nicht verwendet werden, wenn dem ausgewählten Effekt eine spezielle Funktion zugewiesen ist, z. B. Effekte, die nur eingeschaltet sind, solange der Fußschalter gedrückt wird.

• Spielen Sie eine leere Saite an und stimmen Sie diese ein.
• Der nächstgelegene Notenname und die Tonhöhenverstimmung werden angezeigt.

• wird angezeigt, wenn die Tonhöhe stimmt.


Verwenden Sie um die Tuner-Einstellungen zu ändern.

Verwendung des MENÜS

	Die Effekt-Reihenfolge ändern.		Die Preselect-Funktion ein-/ausschalten.
	Den Patch-Speicher-Namen ändern.		Der Ausgangssound auf dem LIBRARY-Bildschirm (beim Ändern von Effekten) kann entweder nur auf den ausgewählten Effekt oder auf den gesamten Patch-Speicher eingestellt werden.
	Effekt-Routing ändern.		Den Batterietyp einstellen.
	Die Fußschalterfunktion einstellen.		Die Helligkeit der Hintergrundbeleuchtung einstellen.
	Dies setzt einen geänderten Patch-Speicher in den Zustand zurück, in dem er sich unmittelbar nach der Auswahl befand, oder auf die Werkseinstellungen.		Den Display-Kontrast einstellen.
	Einen Patch-Speicher kopieren und an einem anderen Ort speichern.		Den ECO-Modus ein-/ausschalten.
	Einen neuen Patch-Speicher erstellen.		Die Werkseinstellungen wiederherstellen.
	Einen Patch-Speicher löschen.		Firmware-Versionen prüfen.
	Die Gesamtlautstärke einstellen.		Verwenden Sie ein Smartphone, um einen 2D-Code zu scannen und auf detaillierte Dokumente zum Produkt zuzugreifen.
	Die automatische Speicherfunktion ein-/ausschalten.

Detaillierte Informationen zu allen Funktionen finden Sie im Bedienungshandbuch.

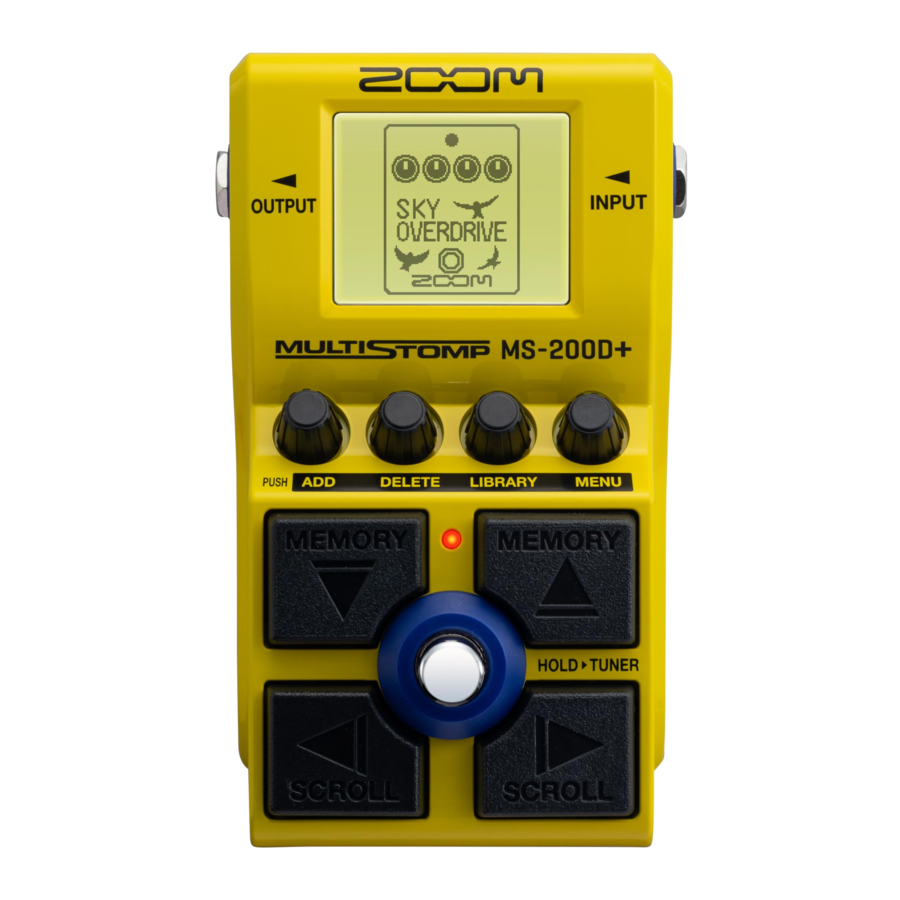

Funktionen der Komponenten

Oberseite

1. Ausgangsbuchsen
   Hier einen Gitarrenverstärker oder einen weiteren Effekt anschließen.
2. Eingangsbuchse
   Hier eine Gitarre anschließen.
3. Display
   Dies zeigt den ausgewählten Patch-Speicher und seine Effekte, zusammen mit ihren Parameter-Einstellwerten und anderen Informationen.
4. Parameterregler
   Verwenden Sie diese, um Effektparameter einzustellen und verschiedene Einstellungen vorzunehmen.
5. Richtungstasten
   Verwenden Sie diese, um beispielsweise Patch-Speicher und Effekte auszuwählen.
   Sie können per Fuß bedient werden.
6. Fußschalter
   Dies schaltet den Effekt ein/aus.
   Drücken und halten Sie diesen, um zum Tuner zu wechseln.

Unterseite

1. Batteriefachabdeckung
   Öffnen Sie diese beim Einlegen oder Entnehmen von AA-Batterien.

Rückseite

1. Anschluss für DC 9V Netzteil
   Hier das spezielle Netzteil (ZOOM AD-16) anschließen.
2. USB (Typ-C)-Anschluss
   Verwenden Sie diesen, um eine Verbindung zu einem Computer oder einem iOS-/iPadOS-Gerät herzustellen. Dies unterstützt den Betrieb über USB-Bus-Stromversorgung.

Fehlerbehebung

Das Gerät lässt sich nicht einschalten

• Überprüfen Sie die Anschlüsse.
• Wenn Sie Batterien verwenden, schließen Sie ein Kabel an die INPUT-Buchse an.

Es gibt keinen Ton oder die Ausgabe ist sehr leise

• Überprüfen Sie die Anschlüsse.
• Passen Sie die Effektpegel an.
• Passen Sie die Ausgangslautstärke an.
• Vergewissern Sie sich, dass die Tuner-Ausgangseinstellung nicht "MUTE" (Stummschalten) ist.

Es gibt viel Rauschen

• Vergewissern Sie sich, dass mit dem Instrumentenkabel alles in Ordnung ist.
• Verwenden Sie ein Original-Netzteil (ZOOM AD-16).

Ein Effekt kann nicht ausgewählt werden

• "MAX EFFECTS. DELETE ONE." (MAX. EFFEKTE. EINEN LÖSCHEN.) wird auf dem Display angezeigt, wenn versucht wird, einen Effekt hinzuzufügen, der die maximale Kombinationsgrenze überschreiten würde. Löschen Sie einen Effekt, bevor Sie einen weiteren hinzufügen.

ZOOM CORPORATION
4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan
zoomcorp.com
