ZOOM MS-60B+ Handbuch

Batterien einlegen

Ein spezielles Netzteil (ZOOM AD-16) oder eine handelsübliche tragbare USB-Powerbank kann ebenfalls verwendet werden.

Geräte anschließen und einschalten

Effekte ein-/ausschalten

Effekte einstellen

Wenn Parameter über mehrere Seiten verteilt sind, werden ▶ / ◀ angezeigt.

Effekte ersetzen

Der MS-60B+ kann bis zu 6 Effekte kombinieren, aber die untenstehende Meldung erscheint, wenn die Verarbeitungsleistung überschritten wird. Ändern Sie einen der Effekte, um diesen Zustand zu beenden.

Effekte hinzufügen

Mit dem MS-60B+ können bis zu 6 Effekte frei kombiniert werden. Die folgende Meldung wird angezeigt, wenn versucht wird, einen Effekt hinzuzufügen, der die maximale Kombinationsgrenze überschreiten würde. Löschen Sie einen Effekt, bevor Sie einen weiteren hinzufügen.

Angezeigte Effektposition ändern

Effekte löschen

Patch-Speicher wechseln

Patch-Speicher speichern die Ein-/Aus-Zustände der Effekte und die Parameter-Einstellungswerte. MS-60B+-Effekte werden in Einheiten von Patch-Speichern gespeichert und abgerufen. Bis zu 6 Effekte können in einem einzigen Patch-Speicher verwendet werden.

Tuner verwenden

Der Tuner kann nicht verwendet werden, wenn dem ausgewählten Effekt eine spezielle Funktion zugewiesen ist, z. B. Effekte, die nur aktiv sind, solange der Fußschalter gedrückt wird.

• Spielen Sie eine leere Saite an und stimmen Sie diese durch Anpassen der Tonhöhe.

• Der nächste Notenname und die Tonhöhenverstimmung werden angezeigt.
• ▶◀ wird angezeigt, wenn die Tonhöhe stimmt.


Verwenden Sie , um die Tuner-Einstellungen zu ändern.

Ausgangssound	BYPASS (Überbrückung) / MUTE (Stummschaltung)
Standard-Stimmton	430 Hz – 450 Hz
Tuner-Typ	Der gewünschte Tuner-Typ kann ausgewählt werden.
Flat Tuning (Tiefere Stimmung)	Alle Saiten können von einer normalen Stimmung um 1 (1), 2 (2) oder 3 (3) Halbtöne tiefer gestimmt werden.

Das MENÜ verwenden

	Das BPM, das z.B. für die Tempo-Synchronisation der Delay-Zeit verwendet wird, kann für jeden Patch-Speicher separat eingestellt werden.		Schalten Sie die Vorwahlfunktion ein/aus.
	Ändern Sie die Effektreihenfolge.		Der Ausgangssound auf dem LIBRARY-Bildschirm (beim Ändern von Effekten) kann entweder nur auf den ausgewählten Effekt oder auf den gesamten Patch-Speicher eingestellt werden.
	Ändern Sie den Patch-Speicher-Namen.		Stellen Sie den Kanal ein, der für den Empfang von USB MIDI verwendet wird.
	Ändern Sie die Position im Patch-Speicher, von der das R-Kanal-Signal ausgegeben wird.		Stellen Sie den Batterietyp ein.
	Dies stellt einen geänderten Patch-Speicher auf den Zustand unmittelbar nach der Auswahl oder auf seine Werkseinstellungen zurück.		Stellen Sie die Helligkeit der Hintergrundbeleuchtung ein.
	Kopieren Sie einen Patch-Speicher und speichern Sie ihn an einem anderen Ort.		Passen Sie den Display-Kontrast an.
	Erstellen Sie einen neuen Patch-Speicher.		Schalten Sie den ECO-Modus ein/aus.
	Löschen Sie einen Patch-Speicher.		Stellen Sie die Werkseinstellungen wieder her.
	Passen Sie die Gesamtlautstärke an.		Überprüfen Sie die Firmware-Versionen.
	Schalten Sie die automatische Speicherfunktion ein/aus.		Verwenden Sie ein Smartphone, um einen 2D-Code zu scannen und detaillierte Dokumente zum Produkt aufzurufen.

Detaillierte Informationen zu allen Funktionen finden Sie im Bedienungshandbuch.

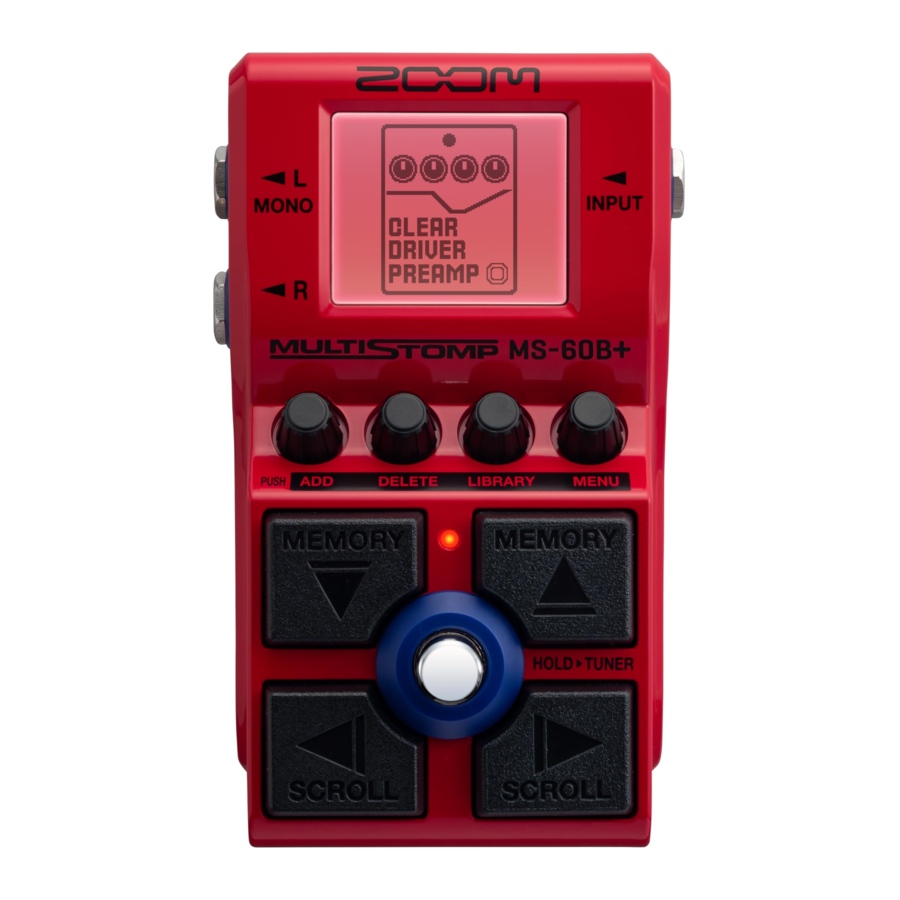

Funktionen der Teile

Oberseite

Ausgangsbuchsen
Verwenden Sie diese, um einen Bassverstärker oder einen anderen Effekt anzuschließen.

Eingangsbuchse
Schließen Sie hier einen Bass an.

Display
Dies zeigt den ausgewählten Patch-Speicher und dessen Effekte zusammen mit deren Parameter-Einstellungswerten und anderen Informationen an.

Parameterregler
Verwenden Sie diese, um Effektparameter einzustellen und verschiedene Einstellungen vorzunehmen.

Richtungstasten
Verwenden Sie diese, um beispielsweise Patch-Speicher und Effekte auszuwählen. Sie können mit dem Fuß bedient werden.

Fußschalter
Dieser schaltet den Effekt ein/aus.
Halten Sie diesen gedrückt, um zum Tuner zu wechseln.

Unterseite

Batteriefachabdeckung
Öffnen Sie diese, wenn Sie AA-Batterien einlegen oder entnehmen.

Rückseite

DC 9V Netzteilanschluss
Schließen Sie hier das spezielle Netzteil (ZOOM AD-16) an.

USB (Typ-C)-Anschluss
Verwenden Sie diesen, um eine Verbindung zu einem Computer oder einem iOS-/iPadOS-Gerät herzustellen. Dies unterstützt den Betrieb über USB-Bus-Stromversorgung.

Fehlerbehebung

Das Gerät lässt sich nicht einschalten

• Überprüfen Sie die Anschlüsse.
• Wenn Sie Batterien verwenden, schließen Sie ein Kabel an die INPUT-Buchse an.
• Wenn die EIN/AUS-Anzeige blinkt und das Gerät nicht startet, aktualisieren Sie die Firmware.

Es gibt keinen Ton oder die Ausgabe ist sehr leise

• Überprüfen Sie die Anschlüsse.
• Passen Sie die Pegel der Effekte an.
• Passen Sie die Ausgangslautstärke an.
• Bestätigen Sie, dass die Tuner-Ausgabe-Einstellung nicht "MUTE" (Stumm) ist.

Es gibt viel Rauschen

• Bestätigen Sie, dass mit dem Instrumentenkabel alles in Ordnung ist.
• Verwenden Sie ein Original-Netzteil (ZOOM AD-16).

Ein Effekt kann nicht ausgewählt werden

• Wenn die Effekt-Verarbeitungsleistung überschritten wird, erscheint "PROCESS OVERFLOW" (PROZESSÜBERLAUF) auf dem Display. Wenn "PROCESS OVERFLOW" für einen Effekt erscheint, wird dieser bypassed (überbrückt).
• "MAX EFFECTS. DELETE ONE." (MAX. EFFEKTE. EINEN LÖSCHEN.) wird auf dem Display angezeigt, wenn versucht wird, einen Effekt hinzuzufügen, der die maximale Kombinationsgrenze überschreiten würde.
  Löschen Sie einen Effekt, bevor Sie einen weiteren hinzufügen.

zoomcorp.com

Referenzen

• | ZOOM

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

ZOOM MS-60B+ Handbuch herunterladen

Verfügbare Sprachen
