Husqvarna 122LK Handbuch

Einleitung

Produktbeschreibung

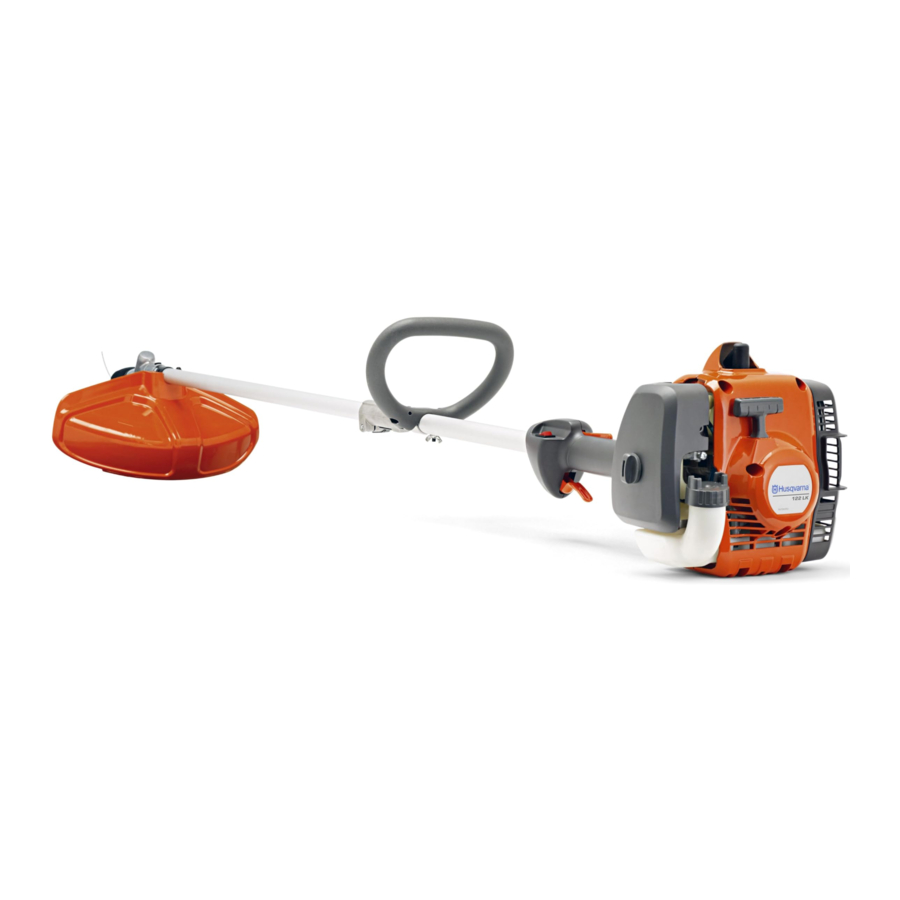

Husqvarna 122LK ist eine Motoreinheit mit einem Verbrennungsmotor.
Es wird ständig daran gearbeitet, Ihre Sicherheit und Effizienz während des Betriebs zu erhöhen. Wenden Sie sich an Ihren Servicehändler, um weitere Informationen zu erhalten.

Verwendungszweck
Diese Motoreinheit ist eine Grundeinheit, die nur in Verbindung mit zugelassenem Zubehör funktioniert, siehe Anbaugeräte. Stellen Sie sicher, dass Sie dieses Handbuch zusammen mit dem Handbuch des zugelassenen Zubehörs lesen.
Hinweis: Nationale Vorschriften können den Betrieb des Produkts einschränken.

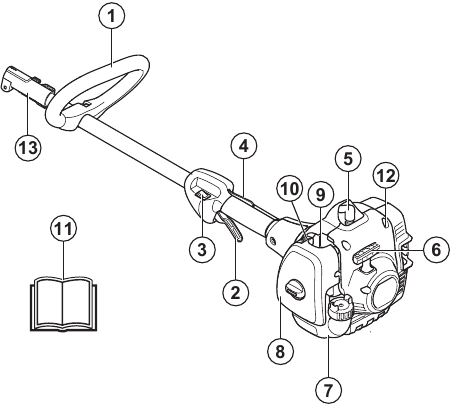

Produktübersicht

1. Schlaufengriff
2. Gashebel
3. Stoppschalter
4. Gashebelsperre
5. Zündkerzenstecker und Zündkerze
6. Startseilgriff
7. Kraftstofftank
8. Luftfilterabdeckung
9. Kraftstoffpumpe (Primer)
10. Choke-Hebel
11. Bedienungsanleitung
12. Startergehäuse
13. Schaftkupplung

Symbole auf dem Produkt

	WARNUNG! Dieses Produkt ist gefährlich. Verletzungen oder Tod können dem Bediener oder Umstehenden zustoßen, wenn das Produkt nicht sorgfältig und korrekt verwendet wird. Um Verletzungen des Bedieners oder von Umstehenden zu vermeiden, lesen und beachten Sie alle Sicherheitshinweise in der Bedienungsanleitung.
	Lesen Sie die Bedienungsanleitung sorgfältig durch und stellen Sie sicher, dass Sie die Anweisungen vor Gebrauch verstanden haben.
	Tragen Sie einen Schutzhelm an Orten, wo Gegenstände auf Sie fallen können. Verwenden Sie zugelassenen Gehörschutz. Verwenden Sie zugelassenen Augenschutz.
	Verwenden Sie zugelassene Schutzhandschuhe.
	Tragen Sie strapazierfähige, rutschfeste Stiefel.
	Kraftstoffpumpe (Primer).
	Choke.
	Das Typenschild zeigt die Seriennummer an. yyyy ist das Produktionsjahr, ww ist die Produktionswoche.

Hinweis: Andere Symbole/Aufkleber auf dem Produkt beziehen sich auf Zertifizierungsanforderungen für andere kommerzielle Bereiche.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtshinweise und Anmerkungen werden verwendet, um besonders wichtige Teile des Handbuchs hervorzuheben.

Wird verwendet, wenn bei Nichtbeachtung der Anweisungen im Handbuch die Gefahr von Verletzungen oder Tod für den Bediener oder Umstehende besteht.

Wird verwendet, wenn bei Nichtbeachtung der Anweisungen im Handbuch die Gefahr von Schäden am Produkt, an anderen Materialien oder am angrenzenden Bereich besteht.
Hinweis: Dient zur Bereitstellung zusätzlicher Informationen, die in einer bestimmten Situation erforderlich sind.

Allgemeine Sicherheitshinweise

Lesen Sie die folgenden Warnhinweise, bevor Sie das Produkt verwenden.

• Verwenden Sie das Produkt korrekt. Falsche Verwendung kann zu Verletzungen oder zum Tod führen. Verwenden Sie das Produkt nur für die in diesem Handbuch beschriebenen Aufgaben. Verwenden Sie das Produkt nicht für andere Aufgaben.
• Beachten Sie die Anweisungen in diesem Handbuch. Beachten Sie die Sicherheitssymbole und Sicherheitshinweise. Wenn der Bediener die Anweisungen und Symbole nicht beachtet, kann dies zu Verletzungen, Schäden oder zum Tod führen.
• Entsorgen Sie dieses Handbuch nicht. Verwenden Sie die Anweisungen zum Zusammenbau, zur Bedienung und zur Instandhaltung Ihres Produkts. Verwenden Sie die Anweisungen für die korrekte Installation von Anbaugeräten und Zubehör. Verwenden Sie nur zugelassenes Zubehör und Anbaugeräte.
• Verwenden Sie kein beschädigtes Produkt. Beachten Sie den Wartungsplan. Führen Sie nur die Wartungsarbeiten durch, die in diesem Handbuch beschrieben sind. Alle anderen Wartungsarbeiten müssen von einem zugelassenen Servicecenter durchgeführt werden.
• Dieses Handbuch kann nicht alle Situationen abdecken, die bei der Verwendung des Produkts auftreten können. Seien Sie vorsichtig und verwenden Sie Ihren gesunden Menschenverstand. Bedienen oder warten Sie das Produkt nicht, wenn Sie sich über die Situation unsicher sind. Wenden Sie sich für Informationen an einen Produktexperten, Ihren Händler, Servicepartner oder ein zugelassenes Servicecenter.
• Überprüfen Sie das Produkt täglich vor jeder Inbetriebnahme oder wenn es von anderen Gegenständen getroffen wird oder auf den Boden fällt, auf erhebliche Schäden. Siehe Maintenance schedule.
• Trennen Sie das Zündkerzenkabel, bevor Sie das Produkt zusammenbauen, einlagern oder Wartungsarbeiten durchführen.
• Verwenden Sie das Produkt nicht, wenn es von seiner ursprünglichen Spezifikation abweicht. Verändern Sie keinen Teil des Produkts ohne Genehmigung des Herstellers. Verwenden Sie nur vom Hersteller zugelassene Teile. Unsachgemäße Wartung kann zu Verletzungen oder zum Tod führen.
• Atmen Sie die Abgase des Motors nicht ein. Langfristiges Einatmen der Motorabgase stellt ein Gesundheitsrisiko dar.
• Starten Sie das Produkt nicht in Innenräumen oder in der Nähe von brennbarem Material. Die Abgase sind heiß und können Funken enthalten, die einen Brand verursachen können. Unzureichende Luftzufuhr kann aufgrund von Erstickung oder Kohlenmonoxid zu Verletzungen oder zum Tod führen.
• Wenn Sie dieses Produkt verwenden, erzeugt der Motor ein elektromagnetisches Feld. Das elektromagnetische Feld kann medizinische Implantate beschädigen. Sprechen Sie vor der Inbetriebnahme des Produkts mit Ihrem Arzt und dem Hersteller des medizinischen Implantats.
• Lassen Sie Kinder das Produkt nicht bedienen. Lassen Sie keine Person, die keine Kenntnis der Anweisungen hat, das Produkt bedienen.
• Stellen Sie sicher, dass Sie eine Person mit eingeschränkter körperlicher oder geistiger Leistungsfähigkeit, die das Produkt verwendet, stets beaufsichtigen. Eine verantwortliche erwachsene Person muss jederzeit anwesend sein.
• Lagern Sie das Produkt in einem Bereich, der für Kinder und unbefugte Personen unzugänglich ist.
• Das Produkt kann Gegenstände ausstoßen und Verletzungen verursachen. Beachten Sie die Sicherheitshinweise, um das Risiko von Verletzungen oder Tod zu verringern.
• Entfernen Sie sich nicht vom Produkt, wenn der Motor läuft.
• Der Bediener des Produkts ist für Unfälle verantwortlich.
• Stellen Sie sicher, dass Teile nicht beschädigt sind, bevor Sie das Produkt verwenden.
• Stellen Sie sicher, dass Sie vor der Verwendung des Produkts mindestens 15 m (50 ft) von anderen Personen oder Tieren entfernt sind. Stellen Sie sicher, dass Personen im angrenzenden Bereich wissen, dass Sie das Produkt verwenden werden.
• Beachten Sie nationale oder lokale Gesetze. Diese können den Betrieb des Produkts unter bestimmten Bedingungen verhindern oder einschränken.
• Verwenden Sie das Produkt nicht, wenn Sie müde, krank oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. Diese können Ihre Sicht, Aufmerksamkeit, Koordination oder Urteilsfähigkeit beeinträchtigen.

Sicherheitshinweise für die Montage

Lesen Sie die folgenden Warnhinweise, bevor Sie das Produkt verwenden.

• Entfernen Sie die Zündkerzenstecker von der Zündkerze, bevor Sie das Produkt zusammenbauen.
• Verwenden Sie zugelassene Schutzhandschuhe.
• Stellen Sie sicher, dass Sie die Abdeckung und die Welle korrekt montieren, bevor Sie den Motor starten.

Sicherheitshinweise für den Betrieb

• Stellen Sie sicher, dass das Produkt vollständig zusammengebaut ist, bevor Sie es verwenden.
• Bewegen Sie das Produkt vor dem Start 3 m (10 ft) von der Stelle weg, an der Sie den Kraftstofftank gefüllt haben. Stellen Sie das Produkt auf eine ebene Fläche. Stellen Sie sicher, dass das Schneidwerkzeug den Boden oder andere Gegenstände nicht berührt.
• Das Produkt kann Gegenstände ausstoßen, was zu Augenschäden führen kann. Tragen Sie beim Betrieb des Produkts immer einen zugelassenen Augenschutz.
• Seien Sie vorsichtig, ein Kind kann sich während des Betriebs unbemerkt dem Produkt nähern.
• Betreiben Sie das Produkt nicht, wenn sich Personen im Arbeitsbereich befinden. Stoppen Sie das Produkt, wenn eine Person den Arbeitsbereich betritt.
• Stellen Sie sicher, dass Sie das Produkt stets unter Kontrolle haben. Stellen Sie sicher, dass Sie während des Betriebs des Produkts die Arbeitspositionen wechseln und geplante Pausen einlegen.
• Verwenden Sie das Produkt nicht, wenn Sie im Falle eines Unfalls keine Hilfe erhalten können. Stellen Sie immer sicher, dass andere wissen, dass Sie das Produkt bedienen werden, bevor Sie mit der Bedienung beginnen.
• Drehen Sie sich nicht mit dem Produkt, bevor Sie sichergestellt haben, dass sich keine Personen oder Tiere im Sicherheitsbereich befinden.
• Entfernen Sie alle unerwünschten Materialien aus dem Arbeitsbereich, bevor Sie beginnen. Wenn das Schneidwerkzeug auf einen Gegenstand trifft, kann der Gegenstand weggeschleudert werden und Verletzungen oder Schäden verursachen. Unerwünschtes Material kann sich um das Schneidwerkzeug wickeln und Schäden verursachen.
• Verwenden Sie das Produkt nicht bei schlechtem Wetter (Nebel, Regen, starker Wind, Blitzschlaggefahr oder andere Wetterbedingungen). Gefährliche Bedingungen (wie rutschige Oberflächen) können aufgrund von schlechtem Wetter auftreten.
• Stellen Sie sicher, dass Sie sich frei bewegen und in einer stabilen Position arbeiten können.

• Stellen Sie sicher, dass Sie beim Gebrauch des Produkts nicht fallen können. Neigen Sie das Produkt nicht, wenn Sie es bedienen.
• Halten Sie das Produkt immer mit beiden Händen. Halten Sie das Produkt auf der rechten Körperseite.

• Bedienen Sie das Produkt mit dem Schneidwerkzeug unterhalb Ihrer Taille.
• Wenn sich der Choke-Hebel beim Starten des Motors in der Choke-Position befindet, beginnt das Schneidwerkzeug sich zu drehen.
• Berühren Sie das Winkelgetriebe nicht, nachdem der Motor abgestellt wurde. Das Winkelgetriebe ist heiß, nachdem der Motor abgestellt wurde. Heiße Bereiche können Verletzungen verursachen.
• Stoppen Sie den Motor, bevor Sie das Produkt bewegen.
• Legen Sie das Produkt nicht ab, solange der Motor läuft.
• Bevor Sie unerwünschte Materialien vom Produkt entfernen, stoppen Sie den Motor und warten Sie, bis das Schneidwerkzeug zum Stillstand kommt. Lassen Sie das Schneidwerkzeug zum Stillstand kommen, bevor Sie oder eine Hilfsperson das geschnittene Material entfernen.
• Übermäßige Vibrationsexposition kann bei Personen mit eingeschränkter Durchblutung zu Durchblutungsstörungen wie dem Weißfinger-Syndrom oder Nervenschäden führen. Kontaktieren Sie Ihren Arzt, wenn Sie Symptome einer übermäßigen Vibrationsexposition feststellen. Zu diesen Symptomen gehören Taubheitsgefühl, Gefühlsverlust, Kribbeln, Stechen, Schmerzen, Kraftverlust, Veränderungen der Hautfarbe oder des Hautzustands. Diese Symptome treten normalerweise in den Fingern, Händen oder Handgelenken auf.

Persönliche Schutzausrüstung

Lesen Sie die folgenden Warnhinweise, bevor Sie das Produkt verwenden.

• Verwenden Sie beim Gebrauch des Produkts immer eine zugelassene persönliche Schutzausrüstung. Persönliche Schutzausrüstung kann Verletzungen nicht vollständig verhindern, aber sie verringert das Ausmaß der Verletzung, falls ein Unfall eintritt. Lassen Sie sich von Ihrem Händler bei der Auswahl der richtigen Ausrüstung helfen.
• Verwenden Sie einen Schutzhelm, wo die Gefahr herabfallender Gegenstände besteht.
• Verwenden Sie einen zugelassenen Gehörschutz, der eine ausreichende Geräuschreduzierung bietet. Langfristige Lärmexposition kann zu dauerhaften Hörschäden führen.
• Verwenden Sie einen zugelassenen Augenschutz. Wenn Sie ein Visier verwenden, müssen Sie zusätzlich eine zugelassene Schutzbrille tragen. Zugelassene Schutzbrillen müssen der ANSI Z87.1-Norm in den USA oder EN 166 in EU-Ländern entsprechen.
• Verwenden Sie ein Visier zum Gesichtsschutz. Ein Visier ist für den Schutz der Augen nicht ausreichend.

• Tragen Sie bei Bedarf Handschuhe, zum Beispiel beim Anbringen, Prüfen oder Reinigen des Schneidwerkzeugs. Handschuhe helfen auch, Durchblutungs- oder Nervenschäden an Hand und Fingern durch Vibrationen vorzubeugen.
• Tragen Sie feste, rutschfeste Stiefel.
• Tragen Sie Kleidung aus strapazierfähigem Stoff. Tragen Sie immer robuste, lange Hosen und lange Ärmel. Tragen Sie keine weite Kleidung, die sich an Ästen und Zweigen verfangen kann. Tragen Sie keinen Schmuck, keine kurzen Hosen, keine Sandalen und gehen Sie nicht barfuß. Binden Sie Ihr Haar sicher über Schulterhöhe zusammen.

• Halten Sie Erste-Hilfe-Ausrüstung griffbereit.


Sicherheitseinrichtungen am Produkt

Lesen Sie die folgenden Warnhinweise, bevor Sie das Produkt verwenden.

• Verwenden Sie kein Produkt mit beschädigten oder nicht korrekt funktionierenden Sicherheitseinrichtungen.
• Überprüfen Sie die Sicherheitseinrichtungen regelmäßig. Siehe Maintenance schedule.
• Wenn die Sicherheitseinrichtungen beschädigt sind oder nicht korrekt funktionieren, wenden Sie sich an Ihren Husqvarna-Kundendiensthändler.

Überprüfung der Gashebelsperre

1. Stellen Sie sicher, dass die Gashebelsperre (A) und der Gashebel (B) sich frei bewegen und die Rückstellfeder korrekt funktioniert.

2. Drücken Sie die Gashebelsperre nach unten und stellen Sie sicher, dass sie in ihre Ausgangsposition zurückkehrt, wenn Sie sie loslassen.

3. Stellen Sie sicher, dass der Gashebel in der Leerlaufposition blockiert ist, wenn die Gashebelsperre losgelassen wird.

4. Starten Sie das Produkt und geben Sie Vollgas.
5. Lassen Sie den Gashebel los und stellen Sie sicher, dass die Messer anhalten und stillstehen.

   Wenn sich die Messer bewegen, während sich der Gashebel in der Leerlaufposition befindet, muss die Vergaser-Leerlaufdrehzahl eingestellt werden. Siehe To adjust the idle speed.

Überprüfung des Stoppschalters

1. Starten Sie den Motor.
2. Bewegen Sie den Stoppschalter in die Stoppposition und stellen Sie sicher, dass der Motor anhält.


Schalldämpfer

• Verwenden Sie keinen Motor mit einem beschädigten Schalldämpfer. Ein beschädigter Schalldämpfer erhöht den Geräuschpegel und das Brandrisiko. Halten Sie einen Feuerlöscher bereit.
• Überprüfen Sie regelmäßig, ob der Schalldämpfer am Produkt befestigt ist.
• Berühren Sie den Motor oder den Schalldämpfer nicht, wenn der Motor läuft. Berühren Sie den Motor oder den Schalldämpfer auch eine Weile nach dem Abstellen des Motors nicht. Heiße Oberflächen können Verletzungen verursachen.
• Ein heißer Schalldämpfer kann einen Brand verursachen. Seien Sie vorsichtig, wenn Sie das Produkt in der Nähe von brennbaren Flüssigkeiten oder Dämpfen verwenden.
• Berühren Sie die Teile im Schalldämpfer nicht, wenn der Schalldämpfer beschädigt ist. Die Teile können krebserregende Chemikalien enthalten.

Kraftstoffsicherheit

Lesen Sie die folgenden Warnhinweise, bevor Sie das Produkt verwenden.

• Mischen Sie den Kraftstoff nicht in Innenräumen oder in der Nähe einer Wärmequelle.
• Starten Sie das Produkt nicht, wenn sich Kraftstoff oder Motoröl auf dem Produkt befindet. Entfernen Sie den unerwünschten Kraftstoff/Öl und lassen Sie das Produkt trocknen. Entfernen Sie unerwünschten Kraftstoff vom Produkt.
• Wenn Sie Kraftstoff auf Ihre Kleidung verschütten, wechseln Sie die Kleidung sofort.
• Vermeiden Sie Kraftstoffkontakt mit dem Körper, da dies zu Verletzungen führen kann. Wenn Sie Kraftstoff auf Ihren Körper bekommen, verwenden Sie Wasser und Seife, um den Kraftstoff zu entfernen.
• Starten Sie den Motor nicht, wenn Sie Öl oder Kraftstoff auf das Produkt oder Ihren Körper verschüttet haben.
• Starten Sie das Produkt nicht, wenn der Motor undicht ist. Überprüfen Sie den Motor regelmäßig auf Undichtigkeiten.
• Seien Sie vorsichtig mit Kraftstoff. Kraftstoff ist brennbar und die Dämpfe sind explosiv und können Verletzungen oder den Tod verursachen.
• Atmen Sie die Kraftstoffdämpfe nicht ein, dies kann zu Verletzungen führen. Stellen Sie sicher, dass eine ausreichende Luftzufuhr vorhanden ist.
• Rauchen Sie nicht in der Nähe des Kraftstoffs oder des Motors.
• Stellen Sie keine warmen Gegenstände in die Nähe des Kraftstoffs oder des Motors.
• Füllen Sie keinen Kraftstoff nach, während der Motor läuft.
• Stellen Sie sicher, dass der Motor abgekühlt ist, bevor Sie tanken.
• Bevor Sie tanken, öffnen Sie den Tankdeckel langsam und lassen Sie den Druck vorsichtig ab.
• Stellen Sie sicher, dass beim Tanken und Mischen von Kraftstoff (Benzin und Zweitaktöl) oder beim Ablassen des Kraftstofftanks eine ausreichende Luftzufuhr vorhanden ist.
• Kraftstoff und Kraftstoffdämpfe sind hochentzündlich und können bei Einatmen oder Hautkontakt schwere Verletzungen verursachen. Beachten Sie aus diesem Grund Vorsicht beim Umgang mit Kraftstoff und stellen Sie eine ausreichende Luftzufuhr sicher.
• Ziehen Sie den Tankdeckel vorsichtig fest, da sonst ein Brand entstehen kann.
• Bewegen Sie das Produkt vor dem Start mindestens 3 m (10 ft) von der Position weg, an der Sie den Tank gefüllt haben.
• Füllen Sie nicht zu viel Kraftstoff in den Kraftstofftank.
• Stellen Sie sicher, dass beim Bewegen des Produkts oder Kraftstoffbehälters keine Leckage auftreten kann.
• Stellen Sie das Produkt oder einen Kraftstoffbehälter nicht in die Nähe von offenen Flammen, Funken oder Zündflammen. Stellen Sie sicher, dass der Lagerbereich keine offene Flamme enthält.
• Verwenden Sie nur zugelassene Behälter, wenn Sie den Kraftstoff transportieren oder lagern.
• Leeren Sie den Kraftstofftank vor einer längeren Lagerung. Beachten Sie die örtlichen Gesetze zur Entsorgung von Kraftstoff.
• Reinigen Sie das Produkt vor einer längeren Lagerung.
• Entfernen Sie den Zündkerzenstecker, bevor Sie das Produkt einlagern, um sicherzustellen, dass der Motor nicht versehentlich startet.

Sicherheitshinweise für die Wartung

Lesen Sie die folgenden Warnhinweise, bevor Sie das Produkt verwenden.

• Stoppen Sie den Motor, stellen Sie sicher, dass das Schneidwerkzeug zum Stillstand kommt, und lassen Sie das Produkt abkühlen, bevor Sie Wartungsarbeiten durchführen.
• Trennen Sie den Zündkerzenstecker, bevor Sie Wartungsarbeiten durchführen.
• Die Abgase des Motors enthalten Kohlenmonoxid, ein geruchloses, giftiges und sehr gefährliches Gas, das zum Tod führen kann. Betreiben Sie das Produkt nicht in Innenräumen oder geschlossenen Räumen.
• Die Abgase des Motors sind heiß und können Funken enthalten. Betreiben Sie das Produkt nicht in Innenräumen oder in der Nähe von brennbarem Material.
• Zubehör und Änderungen am Produkt, die nicht vom Hersteller zugelassen sind, können schwere Verletzungen oder den Tod verursachen. Verändern Sie das Produkt nicht. Verwenden Sie immer Originalzubehör.
• Wenn die Wartung nicht korrekt und regelmäßig durchgeführt wird, besteht ein erhöhtes Risiko für Verletzungen und Schäden am Produkt.
• Führen Sie nur die Wartungsarbeiten durch, die in dieser Bedienungsanleitung empfohlen werden. Lassen Sie alle anderen Wartungsarbeiten von einem zugelassenen Husqvarna-Servicepartner durchführen.
• Lassen Sie Wartungsarbeiten am Produkt regelmäßig von einem zugelassenen Husqvarna-Servicepartner durchführen.
• Ersetzen Sie beschädigte, verschlissene oder gebrochene Teile.

Montage

Einführung

Bevor Sie das Produkt montieren, müssen Sie das Kapitel Sicherheit lesen und verstehen.

Entfernen Sie das Zündkerzenkabel von der Zündkerze, bevor Sie das Produkt montieren.

Den Rundgriff anbringen

1. Bringen Sie den Rundgriff gemäß der Abbildung am Schaft an und ziehen Sie ihn fest.

2. Stellen Sie sicher, dass der Rundgriff vor dem Pfeil am Schaft angebracht wird.

Den zweiteiligen Schaft montieren

1. Drehen Sie den Knopf, um die Kupplung zu lösen.

2. Richten Sie die Lasche des Schneidaufsatzes (A) an der Kerbe der Kupplung (B) aus.

3. Schieben Sie den Schaft vorsichtig in die Kupplung, bis Sie ein Klicken hören.

4. Ziehen Sie den Knopf vollständig fest.

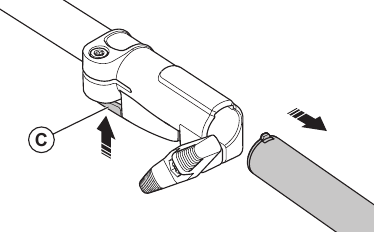

Den zweiteiligen Schaft demontieren

1. Drehen Sie den Knopf 3 Umdrehungen oder mehr, um die Kupplung zu lösen.

2. Drücken und halten Sie die Taste (C).

3. Halten Sie das Ende des Schafts fest, an dem der Motor befestigt ist.
4. Ziehen Sie den Aufsatz gerade aus der Kupplung.

Betrieb

Einführung

Bevor Sie das Produkt in Betrieb nehmen, müssen Sie das Kapitel Sicherheit lesen und verstehen.

Kraftstoff

Dieses Produkt verfügt über einen Zweitaktmotor.

Falscher Kraftstofftyp kann zu Motorschäden führen. Verwenden Sie ein Gemisch aus Benzin und Zweitaktöl.

Vorgemischter Kraftstoff

• Verwenden Sie Husqvarna vorgemischten Alkylatkraftstoff für beste Leistung und eine Verlängerung der Motorlebensdauer. Dieser Kraftstoff enthält im Vergleich zu herkömmlichem Kraftstoff weniger schädliche Chemikalien, wodurch schädliche Abgase reduziert werden. Die Menge der Rückstände nach der Verbrennung ist bei diesem Kraftstoff geringer, wodurch die Motorkomponenten sauberer bleiben.

Kraftstoff mischen

Benzin

• Verwenden Sie hochwertiges unverbleites Benzin mit einem maximalen Ethanolgehalt von 10 %.

  Verwenden Sie kein Benzin mit einer Oktanzahl unter 90 RON/87 AKI. Die Verwendung einer niedrigeren Oktanzahl kann zu Motorklopfen führen, was Motorschäden verursacht.

Zweitaktöl

• Für beste Ergebnisse und Leistung verwenden Sie Husqvarna Zweitaktöl.
• Falls Husqvarna Zweitaktöl nicht verfügbar ist, verwenden Sie ein hochwertiges Zweitaktöl für luftgekühlte Motoren. Sprechen Sie mit Ihrem Kundendiensthändler, um das richtige Öl auszuwählen.

  Verwenden Sie kein Zweitaktöl für wassergekühlte Außenbordmotoren, auch bekannt als Außenbordöl. Verwenden Sie kein Öl für Viertaktmotoren.

Benzin und Zweitaktöl mischen

Kleine Fehler können das Mischungsverhältnis drastisch beeinflussen, wenn Sie kleine Mengen Kraftstoff mischen. Messen Sie die Ölmenge sorgfältig ab und stellen Sie sicher, dass Sie die richtige Mischung erhalten.

1. Füllen Sie die halbe Menge Benzin in einen sauberen Kraftstoffbehälter.
2. Fügen Sie die gesamte Ölmenge hinzu.
3. Schütteln Sie die Kraftstoffmischung.
4. Fügen Sie die restliche Menge Benzin in den Behälter.
5. Schütteln Sie die Kraftstoffmischung vorsichtig.

Mischen Sie Kraftstoff nicht für länger als 1 Monat auf einmal.

Den Kraftstofftank befüllen

Beachten Sie das folgende Verfahren zu Ihrer Sicherheit.

1. Stoppen Sie den Motor und lassen Sie ihn abkühlen.
2. Reinigen Sie den Bereich um den Tankdeckel.

3. Schütteln Sie den Behälter und stellen Sie sicher, dass der Kraftstoff vollständig gemischt ist.
4. Entfernen Sie den Tankdeckel langsam, um den Druck abzulassen.
5. Befüllen Sie den Kraftstofftank.

   Stellen Sie sicher, dass sich nicht zu viel Kraftstoff im Kraftstofftank befindet. Der Kraftstoff dehnt sich aus, wenn er heiß wird.
6. Ziehen Sie den Tankdeckel vorsichtig fest.
7. Reinigen Sie verschütteten Kraftstoff auf und um das Produkt.
8. Bewegen Sie das Produkt 3 m/10 ft oder mehr von der Tankstelle und der Kraftstoffquelle weg, bevor Sie den Motor starten.

Hinweis: Um zu sehen, wo sich der Kraftstofftank an Ihrem Produkt befindet, siehe Produktübersicht.

Vor dem Start prüfen

1. Stellen Sie sicher, dass das Produkt keine fehlenden, beschädigten, losen oder verschlissenen Teile aufweist.
2. Stellen Sie sicher, dass Muttern, Schrauben und Bolzen festgezogen sind.
3. Stellen Sie sicher, dass der Luftfilter nicht verstopft ist.
4. Stellen Sie sicher, dass die Sicherheitsvorrichtungen am Produkt ordnungsgemäß funktionieren und nicht beschädigt sind.
5. Stellen Sie sicher, dass das Produkt keine Kraftstofflecks aufweist.

Einen kalten Motor starten

1. Drücken Sie die Luftpumpe 10 Mal.

2. Stellen Sie den Chokeregler in die Chokestellung.

3. Halten Sie das Gehäuse des Produkts mit der linken Hand auf dem Boden.


   Treten Sie nicht auf das Produkt.
4. Ziehen Sie den Starterseilgriff mit der rechten Hand langsam, bis Sie einen Widerstand spüren. Ziehen Sie den Starterseilgriff dann schnell und kräftig, bis der Motor startet oder versucht zu starten.

   Wickeln Sie das Starterseil nicht um Ihre Hand.
5. Stellen Sie den Chokeregler in die Betriebsstellung.
6. Wenn der Motor anspringt, drücken Sie den Gashebel leicht und lassen Sie den Motor 60 Sekunden lang warmlaufen. Wenn der Motor nicht startet, ziehen Sie den Starterseilgriff, bis der Motor anspringt. Drücken Sie dann den Gashebel leicht und lassen Sie den Motor 60 Sekunden lang warmlaufen.

   Ziehen Sie das Starterseil nicht vollständig heraus und lassen Sie den Starterseilgriff nicht los. Dies kann das Produkt beschädigen. Lassen Sie das Starterseil langsam los.

Einen warmen Motor starten

1. Drücken Sie die Luftpumpe 10 Mal.
2. Ziehen Sie das Starterseil, bis der Motor startet.

Das Produkt stoppen

• Drücken Sie den Stoppschalter, um den Motor zu stoppen.


Hinweis: Der Stoppschalter kehrt automatisch in seine Ausgangsposition zurück.

Wartung

Einführung

Bevor Sie Wartungsarbeiten durchführen, müssen Sie das Sicherheitskapitel lesen und verstehen.
Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit professioneller Reparaturen und Wartungsarbeiten. Ist Ihr Händler kein Servicepartner, sprechen Sie ihn an, um Informationen über den nächstgelegenen Servicepartner zu erhalten.
Weitere detaillierte Informationen finden Sie unter.

Wartungsplan

Leerlaufdrehzahl einstellen

Stellen Sie sicher, dass der Luftfilter sauber und die Luftfilterabdeckung angebracht ist, bevor Sie die Leerlaufdrehzahl einstellen.

1. Drehen Sie die Leerlaufdrehzahlschraube T, die mit einer "T"-Markierung gekennzeichnet ist, im Uhrzeigersinn, bis das Schneidwerkzeug zu rotieren beginnt.

2. Drehen Sie die Leerlaufdrehzahlschraube T, die mit einer "T"-Markierung gekennzeichnet ist, gegen den Uhrzeigersinn, bis das Schneidwerkzeug stoppt.
3. Die Leerlaufdrehzahl muss unterhalb der Drehzahl liegen, bei der das Schneidwerkzeug zu rotieren beginnt. Die Leerlaufdrehzahl ist korrekt, wenn der Motor in allen Positionen ruhig läuft.

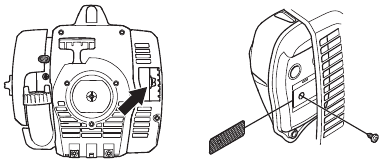

Wartung des Funkenschutzgitters durchführen

• Verwenden Sie eine Drahtbürste, um das Funkenschutzgitter zu reinigen.

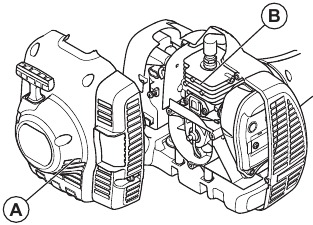

Das Kühlsystem reinigen

• Reinigen Sie den Lufteinlass (A) am Anlasser und die Kühlrippen (B) am Zylinder mit einer Bürste.


Die Zündkerze überprüfen

Verwenden Sie die empfohlene Zündkerze. Stellen Sie sicher, dass der Ersatz dem vom Hersteller gelieferten Teil entspricht. Eine falsche Zündkerze kann das Produkt beschädigen. Stellen Sie sicher, dass die Zündkerze mit einem Entstörwiderstand installiert ist. Für weitere Informationen wenden Sie sich an Ihren Servicepartner.

1. Überprüfen Sie die Zündkerze, wenn:
   1. der Motor wenig Leistung hat.
   2. der Motor schwer startet.
   3. der Motor im Leerlauf nicht korrekt läuft.
2. Wenn der Motor schwer startet oder läuft, überprüfen Sie die Zündkerze auf unerwünschte Ablagerungen. Um das Risiko unerwünschter Ablagerungen an den Zündkerzenelektroden zu verringern:
   1. stellen Sie sicher, dass die Leerlaufdrehzahl korrekt eingestellt ist.
   2. stellen Sie sicher, dass das Kraftstoffgemisch korrekt ist.
   3. stellen Sie sicher, dass der Luftfilter sauber ist.
3. Reinigen Sie die Zündkerze, wenn sie verschmutzt ist. Stellen Sie sicher, dass der Elektrodenabstand korrekt ist. Siehe Technische Daten.

4. Ersetzen Sie die Zündkerze bei Bedarf.

Die zweiteilige Welle schmieren

• Schmieren Sie das Ende der Antriebswelle nach jeweils 30 Betriebsstunden.

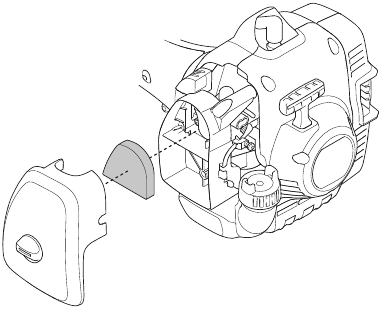

Den Luftfilter reinigen

1. Entfernen Sie die Luftfilterabdeckung und nehmen Sie den Luftfilter heraus.

2. Reinigen Sie den Luftfilter mit warmem Seifenwasser. Stellen Sie sicher, dass der Luftfilter trocken ist, bevor Sie ihn installieren.
3. Ersetzen Sie den Luftfilter, wenn er zu verschmutzt ist, um ihn vollständig zu reinigen. Ersetzen Sie immer einen beschädigten Luftfilter.
4. Wenn Ihr Produkt einen Schaumluftfilter hat, tragen Sie Luftfilteröl auf. Tragen Sie Luftfilteröl nur auf einen Schaumfilter auf. Tragen Sie kein Öl auf einen Filzfilter auf.

Luftfilteröl auf den Luftfilter auftragen

Verwenden Sie immer spezielles Luftfilteröl für Schaumluftfilter. Verwenden Sie keine anderen Öltypen.

Vermeiden Sie Hautkontakt mit Öl.

1. Entfernen Sie die Luftfilterabdeckung und nehmen Sie den Luftfilter heraus.

2. Legen Sie den Luftfilter in einen Plastikbeutel.
3. Geben Sie das Luftfilteröl in den Plastikbeutel.

4. Drücken Sie auf den Plastikbeutel, um sicherzustellen, dass das Öl gleichmäßig über den Luftfilter verteilt wird.
5. Drücken Sie den Luftfilter, während er im Beutel ist, um überschüssiges Luftfilteröl zu entfernen. Nehmen Sie den Luftfilter aus dem Beutel.
6. Installieren Sie den Luftfilter.

Fehlerbehebung

Der Motor startet nicht

Der Motor startet, geht aber wieder aus

Transport und Lagerung

• Lassen Sie das Produkt vor der Lagerung immer abkühlen.
• Stellen Sie bei der Lagerung und dem Transport des Produkts und des Kraftstoffs sicher, dass keine Leckagen oder Dämpfe entstehen. Funken oder offene Flammen, z. B. von elektrischen Geräten oder Heizkesseln, können einen Brand verursachen.
• Verwenden Sie immer zugelassene Behälter für die Lagerung und den Transport von Kraftstoff.
• Entleeren Sie den Kraftstoff vor dem Transport oder vor einer Langzeitlagerung. Entsorgen Sie den Kraftstoff an einer geeigneten Entsorgungsstelle.
• Entfernen Sie den Zündkerzenstecker von der Zündkerze.
• Sichern Sie das Produkt während des Transports. Stellen Sie sicher, dass es sich nicht bewegen kann.
• Reinigen und warten Sie das Produkt vor einer Langzeitlagerung.

Technische Daten

1. Die angegebenen Daten für den äquivalenten Schalldruckpegel des Produkts weisen eine typische statistische Streuung (Standardabweichung) von 1 dB (A) auf.
2. Die angegebenen Daten für den äquivalenten Vibrationspegel weisen eine typische statistische Streuung (Standardabweichung) von 1 m/s² auf.

Zubehör

Anbaugeräte

Kundendienst
Für Kundendienst rufen Sie an: 1-800-487-5951 oder besuchen Sie www.husqvarna.com.

Verweise

• Husqvarna Forest & Garden

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Husqvarna 122LK Handbuch herunterladen

Verfügbare Sprachen
