ANWENDUNG

• Dieses Produkt ist für Kinder mit einer Körpergröße von 40 bis 150 cm geeignet.
• Die Installation erfolgt rückwärtsgerichtet von 40 bis 105 cm Körpergröße mithilfe der Isofix-Konnektoren und des Top-Tether-Gurtes. Das Kind wird mit dem 5-Punkt-Gurt des Kindersitzes angeschnallt.
• Vorwärtsgerichtete Installation von 76 bis 105 cm Körpergröße und einem Mindestalter von 15 Monaten mithilfe der Isofix-Konnektoren und des Top-Tether-Gurtes. Das Kind wird mit dem 5-Punkt-Gurt des Kindersitzes angeschnallt.
• Vorwärtsgerichtete Installation von 100 bis 150 cm Körpergröße erfolgt mithilfe der Isofix-Konnektoren. Der Top-Tether-Gurt wird in dieser Größenklasse nicht benötigt. Das Kind wird mit dem 3-Punkt-Sicherheitsgurt des Autos angeschnallt. Alternativ kann der Kindersitz in der Größenklasse 100-150 cm auch ausschließlich mit dem 3-Punkt-Sicherheitsgurt befestigt werden. Die Befestigung des Sitzes mit den Isofix-Konnektoren ist nicht zwingend erforderlich, wird aber empfohlen.

BENUTZEN SIE DEN KINDERSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS KIND DAS ALTER VON 15 MONATEN ERREICHT HAT.

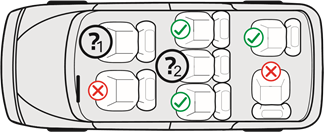

Wir empfehlen die Installation des Kindersitzes auf dem Rücksitz des Fahrzeugs. BEFESTIGEN SIE DEN KINDERSITZ FÜR DIE RÜCKWÄRTSGERICHTETE VERWENDUNG IN DER HÖHENKLASSE 40 BIS 105 CM NICHT AUF DEM VORDERSITZ, WENN DORT EIN AIRBAG VORHANDEN IST. Er darf auf dem Vordersitz verwendet werden, wenn der Airbag deaktiviert werden kann. Weitere Informationen hierzu entnehmen Sie bitte der Fahrzeuganleitung.

HINWEIS (40-105 cm):
Dies ist ein i-Size-Kinderrückhaltesystem. Es ist gemäß Verordnung Nr. 129 für die Verwendung in „i-Size-kompatiblen“ Fahrzeugsitzen zugelassen, wie vom Fahrzeughersteller in der Bedienungsanleitung des Fahrzeugs angegeben. Wenden Sie sich im Zweifelsfall bitte an den Hersteller des Kinderrückhaltesystems oder den Händler.

Das Kinderrückhaltesystem kann auf allen Isofix-Sitzen verwendet werden, sofern auch ein Befestigungshaken für den Top-Tether vorhanden ist.

HINWEIS (100-150 cm):
Dies ist eine optimierte i-Size-Kinder-Sitzerhöhung. Sie ist gemäß Verordnung Nr. 129 in erster Linie für die Verwendung in „i-Size-Fahrzeugsitzen“ zugelassen, wie von den Fahrzeugherstellern in der Bedienungsanleitung des Fahrzeugs angegeben. Wenden Sie sich im Zweifelsfall an den Hersteller des erweiterten Kinderrückhaltesystems oder den Händler.

Die optimierte i-Size-Sitzerhöhung kann auch auf allen Sitzen der Kategorie „universal“ verwendet werden, sofern dies nicht mit der Fahrzeuginnenausstattung kollidiert.

Wenden Sie sich im Zweifelsfall bitte an den Kindersitzhersteller oder den Händler.

1. & 2.:

40-105 cm: Nur wenn Isofix-Konnektoren und ein Befestigungshaken für den Top-Tether vorhanden sind. Für die rückwärtsgerichtete Verwendung zusätzlich nur, wenn der Airbag deaktiviert werden kann.

100-150 cm: Nur wenn mindestens ein 3-Punkt-Gurt gemäß ECE R16 vorhanden ist. Sind Isofix-Konnektoren vorhanden, können diese ebenfalls genutzt werden. Eine Sicherung des Kindes ausschließlich mit einem 2-Punkt-Gurt ist nicht zugelassen.

Die folgende Tabelle gibt Auskunft über die Befestigungseinrichtungen und -methoden:

• Bitte lesen Sie diese Anleitung vor Gebrauch sorgfältig durch, um die Sicherheit Ihres Kindes zu gewährleisten. Bewahren Sie die Anleitung auf. Die Nichtbeachtung der Anweisungen in diesem Handbuch kann zu schweren Verletzungen Ihres Kindes führen.
• Der Kindersitz darf nur mit seinem eigenen 5-Punkt-Gurtsystem für Kinder verwendet werden, die weniger als 18 kg wiegen und kleiner als 105 cm sind.
• Der Kindersitz DARF NICHT mit seinem eigenen 5-Punkt-Gurtsystem für Kinder verwendet werden, die über 18 kg wiegen und größer als 105 cm sind.
• Der Kindersitz kann rückwärtsgerichtet oder vorwärtsgerichtet mit den Isofix-Konnektoren und dem Top-Tether-Gurt installiert werden.

  Installieren Sie den Kindersitz erst in vorwärtsgerichteter Position, wenn das Kind mindestens 15 Monate alt ist.
• Für die Isofix-Installation: Lesen Sie unbedingt die Bedienungsanleitung des Fahrzeugherstellers.
• Verwenden Sie keine anderen lasttragenden Kontaktpunkte als die in der Anleitung beschriebenen und im Kinderrückhaltesystem angegebenen.
• Verwenden Sie diesen Kindersitz nicht zu Hause. Er wurde ausschließlich für die Verwendung im Auto konzipiert.
• Lassen Sie Ihr Kind niemals unbeaufsichtigt im Sitz.
• Platzieren Sie den rückwärtsgerichteten Kindersitz nicht auf dem Vordersitz mit aktiviertem Airbag. Dies könnte zu schweren Verletzungen oder zum Tod führen.
• Der Kindersitz muss ersetzt werden, wenn er bei einem Unfall starken Stößen ausgesetzt war.
• Aus Sicherheitsgründen muss der Kindersitz im Fahrzeug gesichert sein, auch wenn kein Kind darin sitzt.
• Stellen Sie immer sicher, dass alle Gurte, die den Kindersitz am Fahrzeug befestigen, sicher sind und dass alle Gurte, die das Kind zurückhalten, an den Körper des Kindes angepasst sind. Stellen Sie sicher, dass die Gurte nicht verdreht sind.
• Gepäckstücke oder andere Gegenstände, die im Falle einer Kollision Verletzungen verursachen könnten, müssen ordnungsgemäß gesichert werden.
• Die starren Teile und Kunststoffteile eines Kinderrückhaltesystems müssen so positioniert und installiert werden, dass sie nicht von einem beweglichen Sitz oder einer Fahrzeugtür eingeklemmt werden können.
• Es ist wichtig, dass tief sitzende Gurte das Becken des Kindes fest fixieren. Um das Risiko eines Sturzes zu vermeiden, sollte Ihr Kind immer angeschnallt sein.
• Es ist gefährlich, Änderungen oder Ergänzungen am Produkt ohne Genehmigung der zuständigen Behörde vorzunehmen. Die Nichtbeachtung der vom Hersteller des Kinderrückhaltesystems bereitgestellten Installationsanweisungen kann ebenfalls Risiken für die Sicherheit Ihres Kindes darstellen.
• Dieser Kindersitz ist für Kinder mit einer maximalen Körpergröße von 150 cm ausgelegt. Überladen Sie den Kindersitz niemals, indem Sie mehr als ein Kind oder zusätzliche Lasten darin transportieren.
• Das Kinderrückhaltesystem darf nicht ohne den Sitzbezug verwendet werden.
• Der Sitzbezug darf nicht durch einen anderen Bezug ersetzt werden, als den vom Hersteller empfohlenen, da dieser Sitzbezug ein wichtiger Bestandteil der Rückhalteleistung ist.

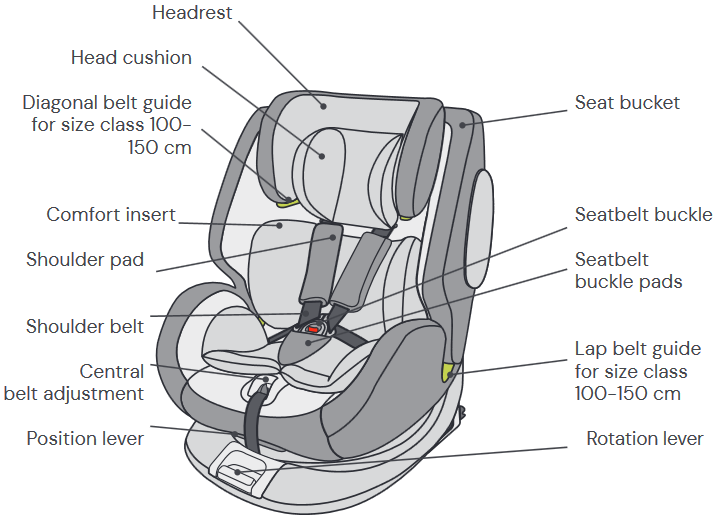

SITZTEILE

Vorderansicht

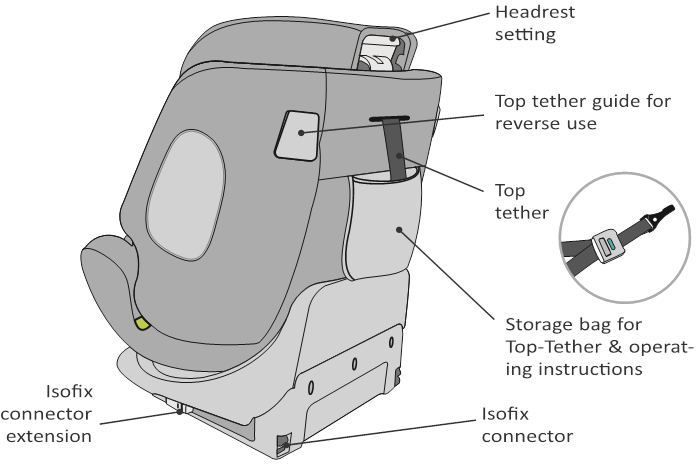

Rückansicht

VERWENDUNG DES KINDERAUTOSITZES

Einstellen des Neigungswinkels des Kindersitzes

• Betätigen Sie den Positionshebel an der unteren Vorderseite der Sitzschale mit einer Hand.
• Halten Sie die Sitzschale mit der anderen Hand und stellen Sie den Winkel ein.

Die folgenden Sitzpositionen sind möglich:
(Bitte beachten Sie das Etikett auf dem Kindersitz)

Rückwärtsgerichtet,
Körpergröße 40-75 cm, Position: R1
Körpergröße 76-105 cm, Position: R2

Vorwärtsgerichtet,
Körpergröße 76-105 cm, min.
15 Monate:
4 Positionen (1-4)

Vorwärtsgerichtet, Körpergröße:
100-150 cm: 1 Position (1)

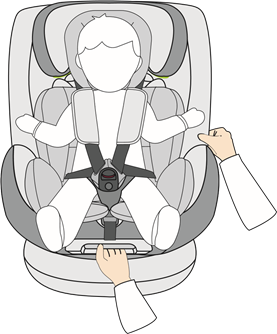

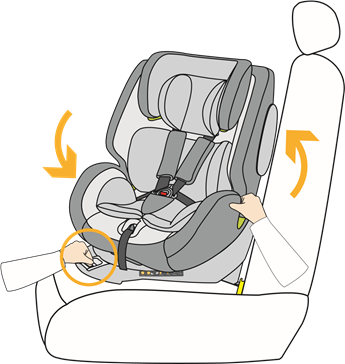

Drehen des Kindersitzes

• Ziehen Sie den Drehhebel an der Vorderseite der Basis mit einer Hand, und mit der anderen Hand können Sie die Sitzeinheit in die gewünschte Fahrtrichtung drehen.
• Die vorwärtsgerichtete Position ist nur für Kinder ab einem Mindestalter von 15 Monaten und einer Mindestgröße von 76 cm geeignet. Die rückwärtsgerichtete Position ist für Kinder von 40 bis 105 cm Körpergröße und einem Maximalgewicht von 18 kg ausgelegt.
• Die Seitenposition dient lediglich dazu, den Einstieg des Kindes zu erleichtern. Diese Position darf während der Fahrt nicht verwendet werden.

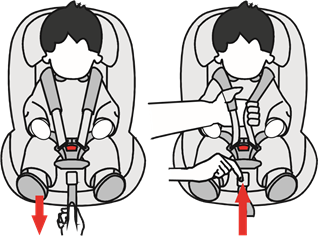

Anpassen des Gurtes

• Zum Lockern des Gurtes drücken Sie mit einer Hand den Gurtverstellknopf im Sitzbereich. Halten Sie die Gurtschnalle mit der anderen Hand fest und lockern Sie die angebrachten Gurte vorsichtig.
• Ziehen Sie den vorderen Verstellgurt, um die Gurte zu straffen. Stellen Sie sicher, dass die Gurte nicht verdreht sind.

Öffnen/Schließen des Gurtes

• Zum Entriegeln des Gurtes drücken Sie den Knopf an der Gurtschnalle, ziehen die Schnallenzungen heraus und trennen diese.
• Zum Verriegeln des Gurtes verbinden Sie zuerst beide Zungen der Schnalle und führen diese dann zusammen in die Gurtschnalle ein.

Anpassen der Kopfstütze

• Lösen Sie den Gurt und ziehen Sie den Hebel, um die Kopfstütze an der Rückseite des Kindersitzes einzustellen. Bewegen Sie die Kopfstütze, bis sie in der richtigen Höhe einrastet.

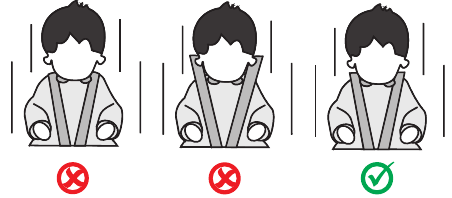

• Stellen Sie sicher, dass die Schultergurte knapp über den Schultern Ihres Kindes positioniert sind, wenn sie aus dem Kindersitz austreten.
• Lösen Sie den Hebel und stellen Sie sicher, dass die Kopfstütze eingerastet ist.

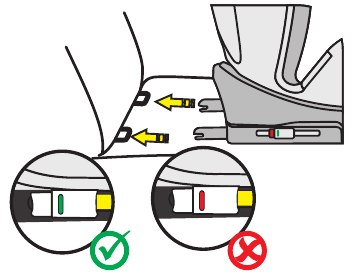

Isofix-Verbinder

• Drücken Sie die beiden seitlichen Isofix-Verbinderknöpfe, um die Länge der Isofix-Verbinder zu verlängern.

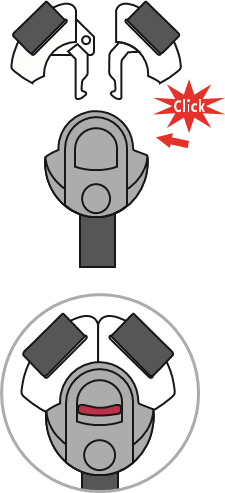

• Führen Sie die Isofix-Verbinder auf die Isofix-Befestigungspunkte am Fahrzeugsitz und stellen Sie sicher, dass sie einrasten.
• Schieben Sie den Kindersitz hinein, bis er sicher an der Rückenlehne des Fahrzeugsitzes anliegt. Stellen Sie sicher, dass beide Isofix-Anzeigen grün leuchten.

Kopfkissen & Komforteinlage

• Das Kopfkissen und die Komforteinlage sind für Babys mit einer Körpergröße von 40-75 cm konzipiert.
• Bitte entfernen Sie beide Einlagen, sobald Ihr Kind die angegebene Körpergröße überschritten hat.

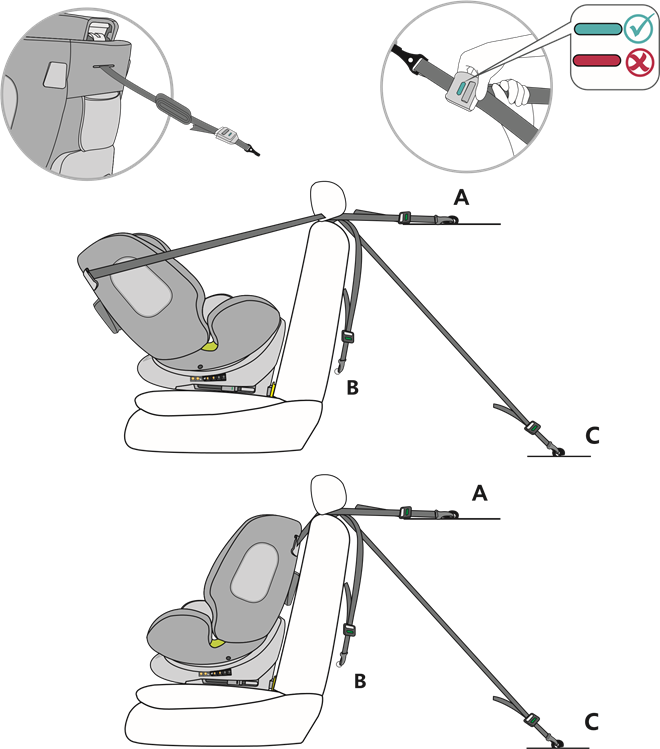

Top Tether für Größenbereich 40-105 cm

• Entnehmen Sie den Top Tether aus der Aufbewahrungstasche.
• Um den Top Tether zu lösen, drücken Sie mit einer Hand den grauen Knopf und ziehen mit der anderen Hand die Seite der Gurtverankerung auf die benötigte Länge.
• Zur Befestigung des Top Tethers klippen Sie den Anker am Befestigungspunkt des Kindersitzes ein und ziehen ihn so fest wie möglich. Die Anzeige wird erst grün, wenn der Gurt ausreichend gestrafft ist.
• Bei Verwendung des Kindersitzes in rückwärtsgerichteter Position muss der Top Tether Gurt durch die Top Tether Führung an der Seite des Kindersitzes geführt werden. Verwenden Sie idealerweise die Führung, die zum Fahrzeuginnenraum zeigt, um eine Drehung zur Autotür für einen einfachen Ein- und Ausstieg zu gewährleisten.
• Der Top-Tether-Gurt ist nur für den Größenbereich 40-105 cm notwendig. In der Größenklasse 100-150 cm können Sie den Top-Tether-Gurt wieder in der Aufbewahrungstasche verstauen.

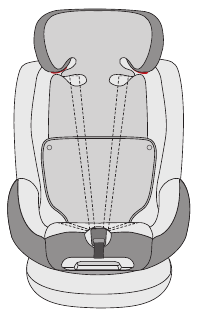

Verstauen des 5-Punkt-Sicherheitsgurtes für die Größenklasse 100-150 cm

• Öffnen Sie den Sitzbezug an der Rückseite des Kindersitzes und fädeln Sie die Schulterpolster aus ihren Haken (Abb. A). Öffnen Sie die Schulterpolster an ihren Druckknöpfen, damit Sie die Schulterpolster vollständig vom Kindersitz entfernen können (Abb. B). Entfernen Sie auch das Gurtpolster der Gurtschnalle.

• Lockern Sie das Gurtsystem auf die maximale Länge.
• Verstauen Sie den Top-Tether-Gurt in der Aufbewahrungstasche an der Rückseite des Kindersitzes.

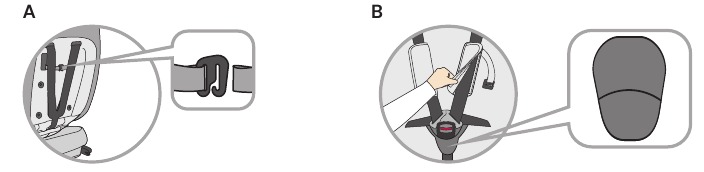

• Öffnen Sie den Bezug im Rückenbereich an seinen Druckknöpfen und klappen Sie ihn weg. Klappen Sie auch den unteren Teil des Kopfstützenbezugs zur Seite (Abb. C).

• Öffnen Sie das Gurtsystem und führen Sie die Schultergurte hinter den Bezug.
• Ziehen Sie den Bezug im Sitzbereich vorsichtig ab, damit Sie die Gurtschnalle durch die Öffnung im Sitzbezug führen können.
• Führen Sie die Gurtzungen in die Gurtschnalle ein und verstauen Sie diese in der Aussparung im Sitzbereich (Abb. D).

• Legen Sie den Bezug wieder über den Sitzbereich und achten Sie darauf, dass der Bezug in seiner Aussparung sitzt.
• Klappen Sie den unteren Teil des Kopfstützenbezugs zurück und klappen Sie den Rückenlehnenbezug wieder hoch und schließen Sie ihn mit seinen Druckknöpfen.

• Bewahren Sie die entfernten Polster für eine spätere Verwendung an einem sicheren Ort auf.

REINIGUNG

Um die langfristige Nutzung Ihres Kindersitzes zu gewährleisten, verwenden Sie keine Lösungs-, Scheuer- oder aggressiven Reinigungsmittel zur Reinigung des Kindersitzes. Überprüfen Sie nach jeder Wäsche die Stabilität des Stoffes und der Nähte. Beachten Sie beim Waschen des Stoffes sorgfältig die Anweisungen auf dem Etikett (siehe unten).

Waschen bei 30 °C, Schonwaschgang

NICHT bügeln

NICHT bleichen

NICHT chemisch reinigen

Bei niedriger Temperatur im Wäschetrockner trocknen

WARTUNG

Überprüfen Sie regelmäßig den Zustand des Produkts auf mögliche Beschädigungen. Im Falle einer Beschädigung darf der Kindersitz nicht mehr verwendet und muss außerhalb der Reichweite von Kindern aufbewahrt werden.

Bei Problemen wenden Sie sich bitte an den
Osann Kundendienst unter +49 (0)7731 970077.

INSTALLATION DES KINDERSITZES

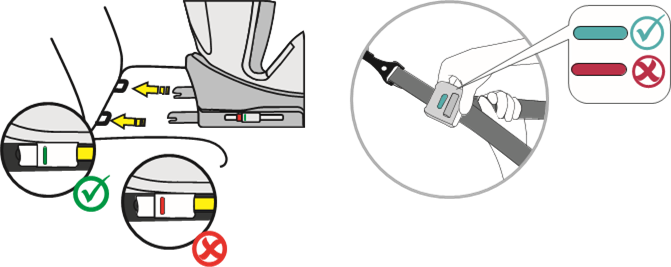

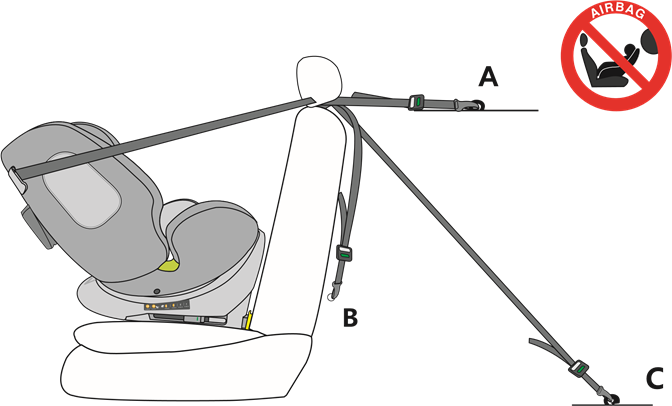

Größenklasse 40-105 cm, max. 18 kg, rückwärtsgerichtet

1. Stellen Sie den Kindersitz in die maximale Liegeposition und drehen Sie ihn so, dass er auf die Sitzposition R1 – 40-75 cm in rückwärtsgerichteter Ausrichtung zeigt. Wenn die Größe Ihres Kindes 75 cm überschreitet, wechseln Sie bitte zur Sitzposition R2 – 76-105 cm.
2. Drücken Sie die beiden seitlichen Isofix-Konnektor-Tasten, um die Länge der Isofix-Konnektoren zu verlängern.
3. Führen Sie die Isofix-Konnektoren auf die Isofix-Verankerungspunkte am Fahrzeugsitz und stellen Sie sicher, dass sie einrasten.
4. Schieben Sie den Kindersitz hinein, bis er sicher an der Rückenlehne des Fahrzeugsitzes anliegt. Stellen Sie sicher, dass beide Isofix-Anzeigen grün leuchten.
5. Nehmen Sie den Top-Tether aus der Aufbewahrungstasche und ziehen Sie ihn auf seine volle Länge aus.
6. Der Top-Tether-Gurt muss durch die Top-Tether-Führung an der Seite des Kindersitzes gefädelt werden. Idealerweise verwenden Sie die Führung zur Fahrzeuginnenseite, um eine Drehung zur Autotür für einen einfachen Ein- und Ausstieg zu gewährleisten.
7. Befestigen Sie den Top-Tether am vorgesehenen Haken in Ihrem Auto (z.B. an der Rückseite des Autositzes oder im Kofferraum. Bitte konsultieren Sie hierfür die Bedienungsanleitung Ihres Autos).
8. Ziehen Sie den Top-Tether fest, bis die Anzeige am Top-Tether grün wird.
9. Drehen Sie den Kindersitz zur Autotür hin, um Ihr Kind bequem in den Kindersitz zu setzen.
10. Öffnen Sie die Gurtschnalle am Kindersitz und legen Sie die Gurte auf die Außenseite des Sitzes.
11. Setzen Sie Ihr Kind in den Kindersitz.
12. Stellen Sie die Höhe der Kopfstütze wie oben beschrieben ein.
13. Schließen Sie die Gurtschnalle wieder, bis Sie ein Klicken hören.
14. Ziehen Sie am vorderen Verstellgurt, um die Gurte zu straffen. Stellen Sie sicher, dass die Gurte nicht verdreht sind.
15. Drehen Sie den Sitz in die rückwärtsgerichtete Position. Überprüfen Sie, ob der Kindersitz in dieser Position arretiert ist.

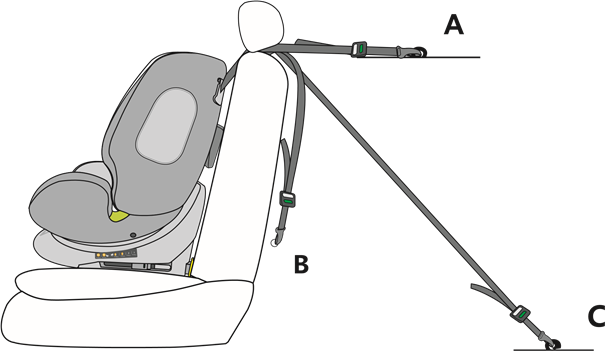

Größenklasse 76-105 cm, min. 15 Monate, max. 18 kg, vorwärtsgerichtet

VERWENDEN SIE DEN KINDERSITZ NICHT IN FAHRTRICHTUNG, BEVOR DAS KIND MINDESTENS 15 MONATE ALT IST.

1. Drücken Sie die beiden seitlichen Isofix-Konnektor-Tasten, um die Länge der Isofix-Konnektoren zu verlängern.
2. Führen Sie die Isofix-Konnektoren auf die Isofix-Verankerungspunkte am Fahrzeugsitz und stellen Sie sicher, dass sie einrasten.
3. Schieben Sie den Kindersitz hinein, bis er sicher an der Rückenlehne des Autositzes anliegt. Stellen Sie sicher, dass beide Isofix-Anzeigen grün leuchten.
4. Nehmen Sie den Top-Tether aus der Aufbewahrungstasche und ziehen Sie ihn auf seine volle Länge aus.
5. Befestigen Sie den Top-Tether am vorgesehenen Haken in Ihrem Auto (z.B. an der Rückseite des Autositzes oder im Kofferraum. Bitte konsultieren Sie hierfür die Bedienungsanleitung Ihres Autos).
6. Ziehen Sie den Top-Tether fest, bis die Anzeige am Top-Tether grün wird.
7. Öffnen Sie die Gurtschnalle am Kindersitz und legen Sie die Gurte auf die Außenseite des Sitzes. Setzen Sie Ihr Kind in den Kindersitz.
8. Stellen Sie die Höhe der Kopfstütze wie oben beschrieben ein.
9. Schließen Sie die Gurtschnalle wieder, bis Sie ein Klicken hören.
10. Ziehen Sie am vorderen Verstellgurt, um die Gurte zu straffen. Stellen Sie sicher, dass die Gurte nicht verdreht sind.
11. In Fahrtrichtung bietet der Kindersitz vier verstellbare Sitzpositionen.

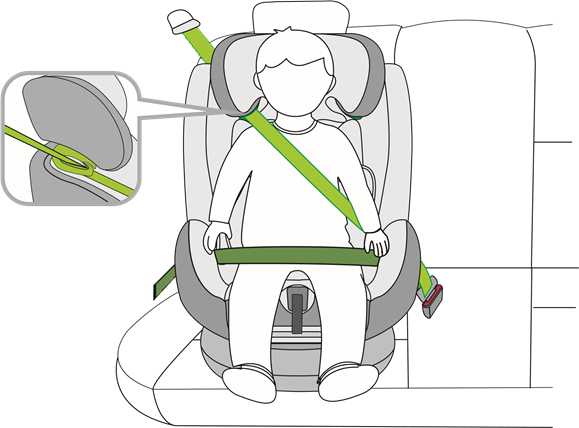

Größenklasse 100-150 cm, vorwärtsgerichtet

1. Der 5-Punkt-Sicherheitsgurt und der Top-Tether-Gurt des Kindersitzes müssen wie zuvor beschrieben verstaut werden. Diese werden in dieser Größenklasse nicht benötigt.

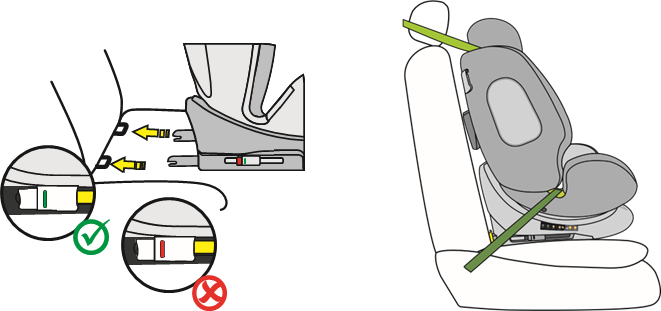

2. Drücken Sie die beiden seitlichen Isofix-Konnektor-Tasten, um die Länge der Isofix-Konnektoren zu verlängern.
3. Führen Sie die Isofix-Konnektoren zu den Isofix-Verankerungspunkten am Autositz und rasten Sie diese ein.
4. Schieben Sie den Kindersitz hinein, bis er sicher an der Rückenlehne des Autositzes anliegt. Stellen Sie sicher, dass beide Isofix-Anzeigen grün leuchten.
5. Fädeln Sie den Diagonalgurt des 3-Punkt-Sicherheitsgurtes im Auto durch die Diagonalgurtführung an der Kopfstütze des Kindersitzes.
6. Fädeln Sie den Beckengurt des 3-Punkt-Sicherheitsgurtes des Autos durch die erste Beckengurtführung im Sitzbereich des Kindersitzes.
7. Drehen Sie den Kindersitz zur Autotür hin, um Ihr Kind bequem in den Kindersitz zu setzen.
8. Setzen Sie Ihr Kind in den Kindersitz.
9. Stellen Sie die Höhe der Kopfstütze so ein, dass der Kopf des Kindes vollständig in der Kopfstütze liegt und der Diagonalgurt auf Höhe der Schultern des Kindes durch die Gurtführung austritt.
10. Drehen Sie den Sitz in die vorwärtsgerichtete Position. Überprüfen Sie, ob der Kindersitz in dieser Position arretiert ist.
11. Schließen Sie die Gurtschnalle des 3-Punkt-Sicherheitsgurtes, bis Sie ein Klicken hören.
12. Stellen Sie sicher, dass sowohl der Diagonalgurt als auch der Beckengurt durch die zweite Beckengurtführung am Kindersitz verlaufen, die zur Gurtschnalle des Autos zeigt.
13. Ziehen Sie am Diagonalgurt, um ihn zu straffen. Stellen Sie sicher, dass die Gurte nicht verdreht sind.14. Die Sitzposition muss auf Position 1 eingestellt sein.

Installation ohne Isofix:
Alternativ kann der Kindersitz in der Größenklasse 100-150 cm auch nur mit dem 3-Punkt-Sicherheitsgurt befestigt werden. Die Befestigung des Sitzes mit den Isofix-Konnektoren ist nicht zwingend erforderlich, wird aber empfohlen.

Osann GmbH
Gewerbestr. 22
D-78244 Gottmadingen
Tel.: +49 (0)7731 970077
Fax: +49 (0)7731 970055
E-Mail: info@osann.de
www.osann.de
