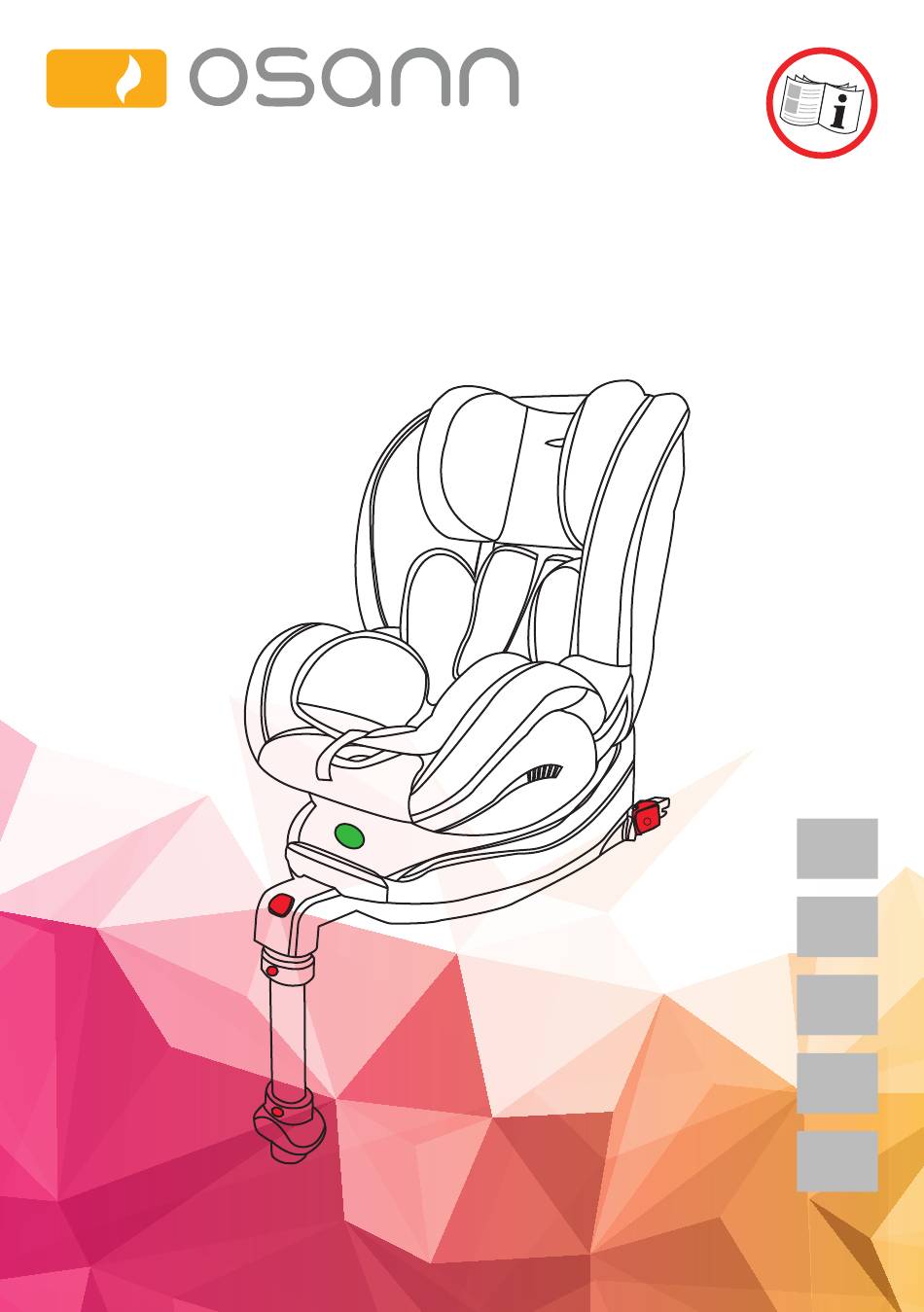

- Seite 1 ECE R44/04 Gr. 0+/1 - 0-18 kg...
- Seite 2 Herzlichen Glückwunsch zu Ihrem Kauf unseres Kindersitzes der Gruppe 0+/1. Unser freundlicher Kundenservice ist bei Fragen zu diesem Produkt gerne für Sie da. Hinweis Dies ist ein ISOFIX-Kinderrückhaltesystem der Kategorie „semi-universal“. Es ist gemäß Ver- ordnung 44/04 in der jeweils gültigen Fassung zur allgemeinen Verwendung in Fahrzeugen mit ISOFIX-Befestigungssystemen zugelassen.
- Seite 3 Sicherheitswarnungen Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen, da eine falsche Installation gefährlich sein kann. Bauen Sie den Sitz nicht auf einem mit Airbag ausgestatteten Beifahrersitz ein. Dies ist ein ISOFIX-Kinderrückhaltesystem der Kategorie „semi-universal“. Es ist gemäß Ver- ordnung 44/04 in der jeweils gültigen Fassung zur allgemeinen Verwendung in Fahrzeugen mit ISOFIX-Befestigungssystemen zugelassen.
- Seite 4 Basis ISOFIX-Befestigungen ISOFIX-Verriegelungsanzeige ISOFIX-Entriegelungsknopf Anzeige Stützbein Stützbein Einstellvorrichtung Stützbein Flexibler ISOFIX-Knopf Entriegelungsknopf von ISOFIX-Basis Verriegelungsanzeige Sitz Befestigungspunkte Sitz ISOFIX-Einführhilfe, rote Schlitze...
- Seite 5 Sitz Kopfstütze Einstellvorrichtung Kopfstützenhöhe Rückenlehne Schulterpolsterung Schulterpolsterung Schnalle Schnallenpolsterung Kissen Gurtversteller Sitzversteller Aufbewahrungsfach für Gebrauchsanweisung...
-
Seite 6: Größenverstellung Von Gurt Und Riemen
Größenverstellung von Gurt und Riemen click! é É ë ê ë é É ë ê ë Schritt 1: Stecken Sie die beiden Metallteile des Verbindungsstücks am Gurtzeug aneinander. Siehe Abb. 1 Schritt 2: Schieben Sie die beiden Teile des Verbindungsstücks in den Schlitz. Achten Sie auf das „Klick“-Geräusch. -
Seite 7: Verstellung Der Rückenlehne
Verstellung der Rückenlehne click! Der Kindersitz kann in 4 unterschiedliche Sitzposi- tionen verstellt werden. Wie in den Abbildungen dargestellt, ziehen Sie den roten Positionierungs- hebel unter der Sitzvorderseite nach oben und ziehen oder drücken Sie den Sitz dann nach vorne bzw. - Seite 8 Lösen Sie die Schultergurte und stellen Sie die Höhe der Kopf- stütze ein Um das Gurtzeug zu lösen, können Sie den roten Knopf der Schnalle nach unten drücken, sodass die beiden Metallteile aus der Schnalle springen. Beim Lösen des Gurtzeugs müssen Sie darauf achten, dass die beiden Schnallenverbinder nicht an der Kinderkleidung hängenbleiben.
- Seite 9 Montageschritte Warnung: Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie mit der Installation be- ginnen, da eine falsche Installation gefährlich sein kann. Schritt 1: Befestigen Sie die beiden roten Schlitze der ISOFIX-Einführhilfe am Befestigungssystem Ihres Autos. Dieser Schritt ist nur notwendig, wenn Ihr Auto über keine festen Einführhilfen verfügt. Dieser Schritt ist in manchen Fabrikaten nicht erforderlich, da diese bereits mit einer Kunststoff-Be- festigungsvorrichtung am Sitz ausgestattet sind.
-
Seite 10: Installation Der Isofix-Basis Für Das Kinderrückhal- Tesystem
Installation der ISOFIX-Basis für das Kinderrückhal- tesystem click! VERRIEGELT GRÜN NICHT VERRIEGELT Schritt 1: Betätigen Sie die beiden flexiblen ISOFIX-Knöpfe und lösen Sie die ISOFIX-Befestigungen. Schritt 2: Richten Sie die ISOFIX-Basis ordnungsgemäß im Auto aus und achten Sie dabei darauf, dass die ISOFIX-Verbindungsstücke in die Schoner passen. - Seite 11 Rückwärts gerichteter Einbau für Gewichtsklasse 0-18 kg click! Verriegelungsanzeige des Kindersitzes ist grün Der Kindersitz kann mit dem Gurt für Kinder unter einem Körpergewicht von 18 kg verwendet wer- den, wenn der Sitz mit der ISOFIX-Befestigung rückwärts gerichtet eingebaut wurde. Kinder mit einem Körpergewicht von unter 9 kg dürfen nur rückwärts gerichtet sitzen.
- Seite 12 Vorwärts gerichteter Einbau für Gewichtsklasse 9-18 kg Verriegelungsanzeige des Kindersitzes ist grün click! Kinder mit einem Körpergewicht von über 9 kg können auch vorwärts gerichtet sitzen. Bauen Sie dazu bitte zunächst die ISOFIX-Basis ein. Details hierzu finden Sie auf Seite 11. Schritt 3: Befestigen Sie die Rückenlehne an die vorwärts gerichteten ISOFIX-Basis und stellen Sie den Kindersitz auf die gewünschte Position ein.
- Seite 13 Entfernen des Kinderrückhaltesystems mit ISOFIX-Basis click! Schritt 1:Ziehen Sie am Entriegelungsknopf der Rückenlehne, bis die Verriegelungsanzeige des Kin- dersitzes rot ist. Entfernen Sie dann die Sitzeinheit von der Basis. Schritt 2:Ziehen Sie den ISOFIX-Entriegelungsknopf in Ihre Richtung, bis die ISOFIX-Verriegelungs- anzeige rot ist (siehe Abb.
- Seite 14 Vorwärts gerichteter Einbau für Gewichtsklasse 9-18 kg Pfl ege und Instandhaltung 1. En� ernen des Bezugs Entf ernen des Bezugs an der Rückenlehne: Lösen Sie zuerst das Elasti kband an der Unterseite des Rückenlehnenbezugs und ziehen Sie den Bezug dann ab. Abnehmen des Bezugs von Kopfstütze und Sitzerhöhung: Ziehen Sie den Bezug ab.
- Seite 68 Find us on Facebook! www.facebook.com/Osann.de Osann GmbH Gewerbestr. 22 D-78244 Gottmadingen Tel.: +49 (0)7731 / 97 00 77 Fax: +49 (0)7731 / 97 00 55 E-Mail: info@osann.de Web: www.osann.de...
