Einhell PRESSITO (40.204.60) – Hybrid-Kompressor Handbuch

Aufbau und Lieferumfang

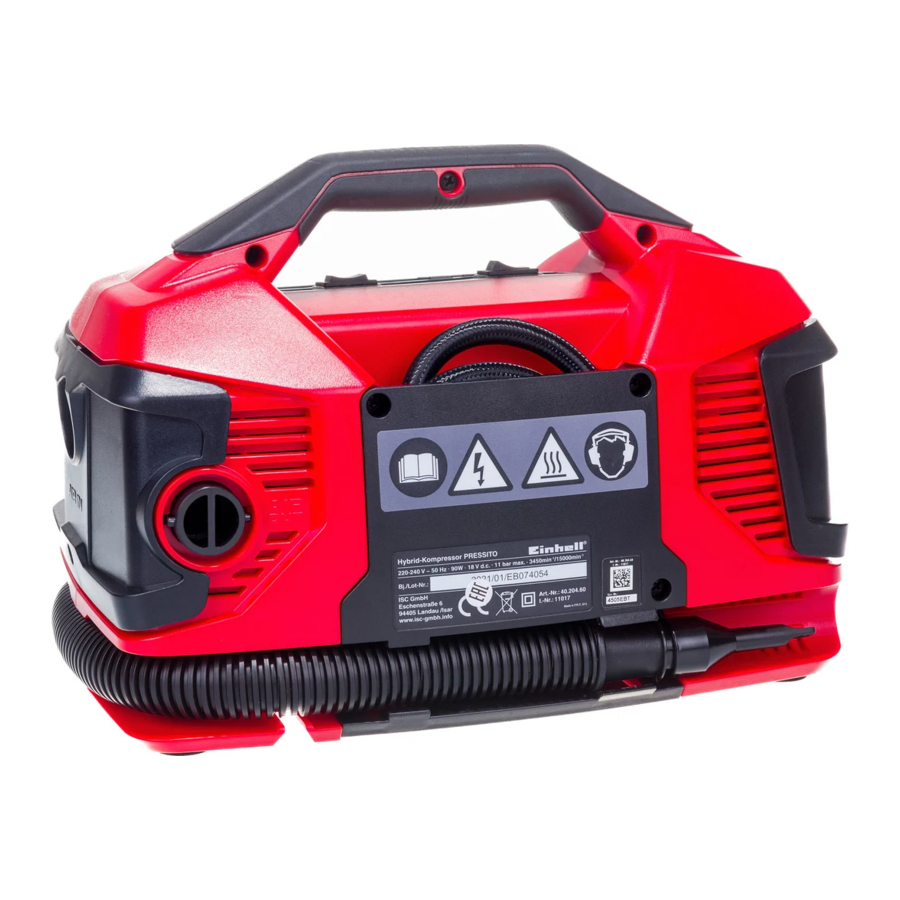

Aufbau

(Abb. 1-8)

1. Handgriff
2. Zubehörfach

3. Luftschlauch

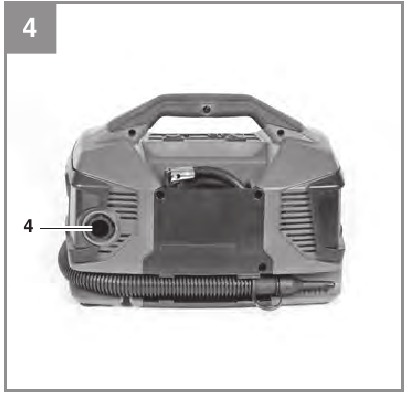

4. Luftschlauchanschluss (Blasen)

5. Druckluftschlauch mit Ventiladapter
6. Akku (nicht im Lieferumfang)
7. Fahrradadapter
8. Konischer Adapter
9. Adapter für Ballventile

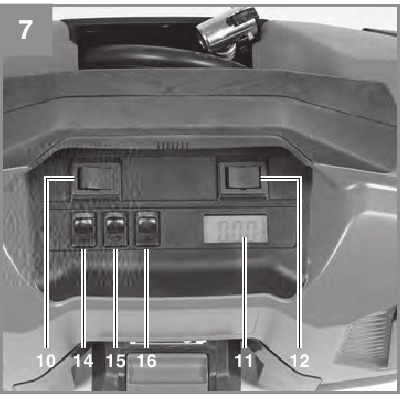

10. Wahlschalter Netz-/ Akkubetrieb
11. Anzeige
12. Wahlschalter Druckluft-/OFF/Niederdruck-Gebläsemodus

13. Luftschlauchanschluss (Saugen)

14. "Reduce pressure" (Druck reduzieren) Taste
15. "Unit overpressure" (Geräteüberdruck) Taste
16. "Increase pressure" (Druck erhöhen) Taste

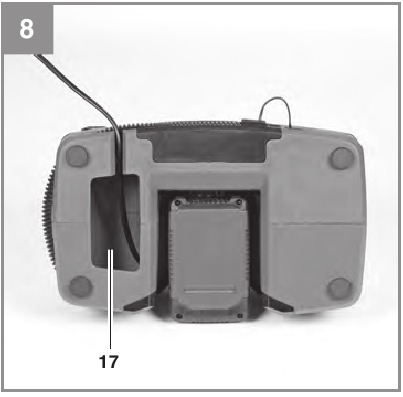

17. Staufach für das Netzkabel


Lieferumfang

Bitte überprüfen Sie anhand des angegebenen Lieferumfangs die Vollständigkeit des Artikels. Sofern Teile fehlen, wenden Sie sich bitte spätestens innerhalb von 5 Werktagen nach dem Kauf des Produkts und unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an die Verkaufsstelle, wo Sie das Gerät erworben haben. Beachten Sie hierzu auch die Garantietabelle in den Serviceinformationen am Ende der Bedienungsanleitung.

• Öffnen Sie die Verpackung und entnehmen Sie das Gerät vorsichtig.
• Entfernen Sie das Verpackungsmaterial sowie evtl. vorhandene Verpackungs- und/oder Transportsicherungen.
• Prüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und das Zubehör auf Transportschäden.
• Bewahren Sie, wenn möglich, die Verpackung bis zum Ablauf der Garantiezeit auf.

Gerät und Verpackungsmaterial sind kein Spielzeug. Lassen Sie Kinder nicht mit Plastiktüten, Folien oder Kleinteilen spielen. Es besteht Verschluckungs- oder Erstickungsgefahr!

• Luftschlauch
• Fahrradadapter
• Konischer Adapter
• Adapter für Ballventile
• Original-Bedienungsanleitung
• Sicherheitshinweise

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Aufpumpen von Auto-, Motorrad- und Fahrradreifen sowie von Sportbällen, Wasserbällen, Luftmatratzen und ähnlichen Gegenständen vorgesehen. Zusätzlich ist das Gerät auch zum Absaugen von Luft aus Gegenständen mit geringem Druck, wie Wasserbällen, Luftmatratzen und ähnlichen Gegenständen, vorgesehen.

Dieses Gerät ist nicht für Reifen mit sehr großem Volumen, wie z.B. LKW- oder Traktorreifen, geeignet.

Das Gerät kann über das Netzkabel mit Strom versorgt oder alternativ im Akkubetrieb mit einem geeigneten Akku betrieben werden.

Das Gerät verfügt über keine Ladefunktion für den Akku.

Das Gerät darf nur für den vorgeschriebenen Zweck verwendet werden. Jede andere Verwendung gilt als Missbrauch. Für hieraus resultierende Schäden oder Verletzungen jeglicher Art haftet der Benutzer / Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte nicht für den Einsatz im gewerblichen, handwerklichen oder industriellen Bereich konstruiert wurden. Bei einer gewerblichen, handwerklichen oder industriellen Nutzung oder gleichzusetzenden Tätigkeiten entfällt unsere Garantie.

Technische Daten

Gewicht ohne Akku: ca. 2,2 kg

Schutzart: IP X0

Schutzklasse: II /

Länge Druckluftschlauch: ca. 71 cm

Länge Luftschlauch: ca. 31 cm

Daten Netzbetrieb

Nennbetriebsspannung und -frequenz (netzbetrieben): 220-240V ~ 50 Hz

Leistung (Kompressor Druckluft): 90 W

Max. Betriebsdruck (Kompressor Druckluft): 11 bar

Theoretische Ansaugleistung (Kompressor Druckluft): 21 Liter/Min

Abgabeleistung für Druckluft bei 4 bar: 10 l/min

Abgabeleistung für Druckluft bei 7 bar: 8 l/min

Leistung (Niederdruck-Gebläse): 90 W

Max. Volumenstrom zum Saugen (Niederdruck-Gebläse): 380 l/min

Max. Volumenstrom zum Aufblasen (Niederdruck-Gebläse): 400 l/min

Kompressor Leerlaufdrehzahl: 3450 min^-1

Gebläse Leerlaufdrehzahl: 15000 min^-1

Daten Akkubetrieb

Stromversorgung (Akku): 18 V Gleichstrom

Max. Betriebsdruck (Kompressor Druckluft): 11 bar

Theoretische Ansaugleistung (Kompressor Druckluft): 21 Liter/Min

Abgabeleistung für Druckluft bei 4 bar: 9 l/min

Abgabeleistung für Druckluft bei 7 bar: 6 l/min

Max. Volumenstrom zum Saugen (Niederdruck-Gebläse): 370 l/min

Max. Volumenstrom zum Aufblasen (Niederdruck-Gebläse): 390 l/min

Kompressor Leerlaufdrehzahl: 3450 min^-1

Gebläse Leerlaufdrehzahl: 15000 min^-1

Geräusch und Vibration

Die Geräuschemissionswerte wurden gemäß EN ISO 3744 gemessen.

L_pA Schalldruckpegel: 71,5 dB(A)
K_pA Unsicherheit: 3 dB
L_WA Schallleistungspegel: 82,5 dB(A)
K_WA Unsicherheit: 3 dB

Tragen Sie einen Gehörschutz.

Lärmeinwirkung kann Gehörschäden verursachen.

Halten Sie die Geräuschemissionen und Vibrationen auf ein Minimum.

• Verwenden Sie nur Geräte, die in einwandfreiem Zustand sind.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihren Arbeitsstil an das Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät bei Bedarf warten.
• Schalten Sie das Gerät bei Nichtgebrauch aus.

Restrisiken
Auch wenn Sie dieses Elektrowerkzeug gemäß den Anweisungen verwenden, können bestimmte Restrisiken nicht ausgeschlossen werden. Im Zusammenhang mit der Konstruktion und dem Aufbau des Gerätes können folgende Gefahren entstehen:

• Gehörschäden, wenn kein geeigneter Gehörschutz verwendet wird.

Das Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter Umständen medizinische Implantate aktiv oder passiv beeinträchtigen. Um das Risiko schwerer oder tödlicher Verletzungen zu reduzieren, empfehlen wir Personen mit medizinischen Implantaten, vor der Verwendung des Geräts ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren.

Vor der Inbetriebnahme des Gerätes

Bevor Sie das Gerät an die Stromversorgung anschließen, stellen Sie sicher, dass die Daten auf dem Typenschild mit der Versorgungsspannung übereinstimmen (bei Netzbetrieb).

Bevor Sie das Gerät an die Stromversorgung anschließen, stellen Sie sicher, dass die Daten auf dem Typenschild mit den Daten des Akkus übereinstimmen (bei Akkubetrieb).

• Prüfen Sie das Gerät auf Transportschäden. Melden Sie eventuelle Schäden sofort dem Transportunternehmen, das für die Lieferung des Kompressors verwendet wurde.
• Stellen Sie sicher, dass die Ansaugluft trocken und staubfrei ist.
• Installieren Sie den Kompressor nicht in einem feuchten oder nassen Raum.
• Der Kompressor darf nur in geeigneten Räumen (mit guter Belüftung und einer Umgebungstemperatur von +5°C bis 40°C) verwendet werden. Es dürfen sich kein Staub, Säuren, Dämpfe, explosive oder brennbare Gase im Raum befinden.
• Der Kompressor ist für den Einsatz in trockenen Räumen ausgelegt. Es ist verboten, den Kompressor in Bereichen zu verwenden, in denen mit Spritzwasser gearbeitet wird.
• Betreiben Sie das Gerät nur auf einem festen, ebenen Untergrund.

Beim Aufpumpen von Objekten mit dem Gerät beachten Sie die Informationen und Sicherheitshinweise des Herstellers.

Laden des LI-Akkus

(Abb. 2, 9)

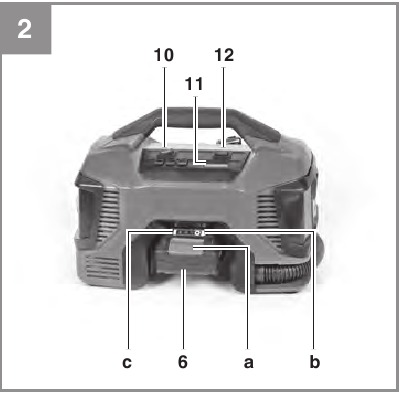

1. Entnehmen Sie den Akku (6) aus dem Handgriff, indem Sie dazu den Druckknopf (a) nach unten drücken.
2. Prüfen Sie, ob Ihre Netzspannung mit der auf dem Typenschild des Akkuladegeräts angegebenen Spannung übereinstimmt. Stecken Sie den Netzstecker des Ladegeräts (d) in die Steckdose. Die grüne LED beginnt dann zu blinken.

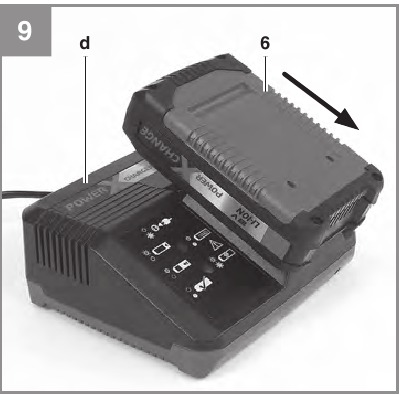

3. Schieben Sie den Akku (6) auf das Akkuladegerät (d).

Im Abschnitt ""Charger indicator" (Ladeanzeige)" finden Sie eine Tabelle mit einer Erklärung der LED-Anzeige am Ladegerät.

Wenn der Akku nicht geladen wird, überprüfen Sie Folgendes:

• Spannung an der Steckdose
• ob guter Kontakt an den Ladekontakten des Ladegeräts besteht.

Wenn der Akku immer noch nicht geladen wird, senden Sie

• das Ladegerät und den Ladeadapter
• und den Akku an unser Kundendienstzentrum.

Um sicherzustellen, dass die Artikel beim Versand an uns ordnungsgemäß verpackt und geliefert werden, wenden Sie sich bitte an unseren Kundendienst oder die Verkaufsstelle, in der das Gerät gekauft wurde.

Beim Versand oder der Entsorgung von Akkus und kabellosen Werkzeugen stellen Sie stets sicher, dass diese einzeln in Plastiktüten verpackt werden, um Kurzschlüsse und Brände zu vermeiden.

Um eine lange Lebensdauer des Akkus zu gewährleisten, sollten Sie ihn rechtzeitig aufladen. Sie müssen den Akku aufladen, wenn Sie feststellen, dass die Leistung des Gerätes nachlässt. Lassen Sie den Akku niemals vollständig entladen. Dies führt zu einem Defekt.

Akku-Kapazitätsanzeige

(Abb. 2)

Drücken Sie die Taste für die Akku-Kapazitätsanzeige (b). Die Akku-Kapazitätsanzeige (c) zeigt den Ladezustand des Akkus mittels 3 LEDs an.

Alle 3 LEDs leuchten:
Der Akku ist vollständig geladen.

2 oder 1 LED(s) leuchtet/leuchten:
Der Akku hat noch eine ausreichende Restladung.

1 LED blinkt:
Der Akku ist leer, laden Sie den Akku auf.

Alle LEDs blinken:
Die Akkutemperatur ist zu niedrig. Entnehmen Sie den Akku aus dem Gerät, lassen Sie ihn einen Tag bei Raumtemperatur liegen. Tritt der Fehler erneut auf, bedeutet dies, dass der Akku tiefentladen und defekt ist. Entnehmen Sie den Akku aus dem Gerät. Verwenden oder laden Sie niemals einen defekten Akku.

Betrieb

Umschalten zwischen Netz-/Akku-Betrieb und Kompressor-Druckluft-/Niederdruckgebläse-Betrieb

(Abb. 7)

Zum Umschalten zwischen Netz- und Akku-Betrieb den Wahlschalter (10) drücken:

• DC/Schalter nach rechts:
• Das Gerät wird über den Akku mit Strom versorgt.
• AC/Schalter nach links:
• Das Gerät wird über das Netzkabel mit Strom versorgt.
• Zum Umschalten zwischen Druckluft- und Niederdruck-Betrieb den Wahlschalter (12) drücken:
• Schalter nach links: Druckluft-Betrieb
• Schalter in die Mitte: OFF (AUS)
• Schalter nach rechts: Niederdruck-Betrieb

Kompressor-Druckluft-Betrieb

(Abb. 1a, 1b, 2, 7)

• Zum Aufblasen von Gegenständen mit Druckluft den Druckluftschlauch (5) verwenden.
• Den Adapter des Druckluftschlauches mit dem aufzublasenden Gegenstand verbinden.
• Je nach Aufblasgegenstand auch die Adapter (7, 8, 9) oder andere im Handel erhältliche Adapter verwenden.
• Der Druck am Druckluftschlauch wird im Display (11) angezeigt.
• Die Einheit des angezeigten Drucks kann mit der Taste (15) gewählt werden. Der Druck kann in den Einheiten [bar], [PSI] oder [kPa] angezeigt werden.
• Mit der Taste (14) kann der gewünschte Druck reduziert werden.
• Mit der Taste (16) kann der gewünschte Druck erhöht werden.
• Das Gerät einschalten, indem der Wahlschalter (12) auf die Position Druckluft-Betrieb gestellt wird (siehe "Changing between mains/battery operation..." (Umschalten zwischen Netz-/Akku-Betrieb...)).
• Der Kompressor pumpt dann, bis der voreingestellte Druck im Display erreicht ist, danach schaltet er ab.
• Achtung! Beachten Sie die vom Reifenhersteller und Fahrzeughersteller gelieferten Informationen bezüglich des empfohlenen Reifendrucks.
• Achtung! Dieses Gerät ist nicht kalibriert! Für einen kalibrierten Messwert den tatsächlichen Reifendruck nach dem selbstständigen Aufpumpen mit einem kalibrierten Messgerät prüfen, z.B. an einer Tankstelle.
• Kurz vor dem Abschalten kann der im Display angezeigte Druck durch Überdruck im Luftschlauch 0,05 – 0,2 bar über dem vorgewählten Druck liegen.
• Den Kompressor nach jeweils 5 Minuten Betrieb für ca. 5 Minuten abkühlen lassen, um eine Überhitzung zu vermeiden.

Niederdruckgebläse-Betrieb

(Abb. 1a, 3, 4)

Luft absaugen

(Abb. 3, 7)

• Zum Absaugen von großvolumigen Gegenständen bis diese leer sind (z.B. Luftmatratze entlüften, etc.), den Luftschlauch (3) an den Absauganschluss (13) anschließen.
• Den Luftschlauch mit dem zu entleerenden Gegenstand verbinden.
• Das Gerät einschalten, indem der Wahlschalter (12) auf die Position Niederdruck-Betrieb gestellt wird (siehe "Changing between mains/battery operation..." (Umschalten zwischen Netz-/Akku-Betrieb...)).
• Das Gerät ausschalten, sobald der Gegenstand ausreichend entleert ist.

Aufblasen

(Abb. 4, 7)

Beachten Sie bei Verwendung des Gerätes zum Aufblasen von Gegenständen die Informationen und Sicherheitshinweise des Herstellers.

• Zum Aufblasen von großvolumigen Gegenständen (z.B. Luftmatratze aufblasen, etc.), den Luftschlauch (3) an den Aufblasanschluss (4) anschließen.
• Den Luftschlauch mit dem aufzublasenden Gegenstand verbinden.
• Das Gerät einschalten, indem der Wahlschalter (12) auf die Position Niederdruck-Betrieb gestellt wird (siehe "Changing between mains/battery operation..." (Umschalten zwischen Netz-/Akku-Betrieb...)).
• Das Gerät ausschalten, sobald der Gegenstand ausreichend aufgeblasen ist.

Netzkabel ersetzen

Ist das Netzkabel dieses Gerätes beschädigt, muss es vom Hersteller oder seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.

Reinigung, Wartung und Ersatzteilbestellung

Den Akku immer aus dem Gerät nehmen und den Netzstecker ziehen, bevor Reinigungsarbeiten begonnen werden.

Reinigung

• Halten Sie alle Sicherheitseinrichtungen, Lüftungsschlitze und das Motorgehäuse so weit wie möglich frei von Schmutz und Staub. Wischen Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck ab.
• Wir empfehlen, das Gerät jedes Mal sofort nach Gebrauch zu reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Stellen Sie sicher, dass kein Wasser in das Gerät eindringen kann. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlags.

Wartung

Im Inneren des Gerätes befinden sich keine Teile, die einer zusätzlichen Wartung bedürfen.

Ersatzteil- und Zubehörbestellung

Bitte geben Sie bei der Bestellung von Ersatzteilen folgende Informationen an:

• Gerätetyp
• Artikelnummer des Gerätes
• ID-Nummer des Gerätes
• Ersatzteilnummer des benötigten Ersatzteils

Unsere aktuellen Preise und Informationen finden Sie unter www.Einhell-Service.com

Tipp! Für gute Ergebnisse empfehlen wir hochwertiges Zubehör von !
www.kwb.eu
welcome@kwb.eu

Lagerung

Lagern Sie das Gerät und Zubehör an einem dunklen und trockenen Ort bei über dem Gefrierpunkt liegender Temperatur. Die ideale Lagertemperatur liegt zwischen 5 und 30°C. Lagern Sie das Elektrowerkzeug in seiner Originalverpackung.

Ladegerät-Anzeige

Sicherheitsvorschriften

Bei der Verwendung des Geräts müssen einige Sicherheitsvorkehrungen beachtet werden, um Verletzungen und Schäden zu vermeiden. Bitte lesen Sie die komplette Bedienungsanleitung und die Sicherheitsvorschriften sorgfältig durch. Bewahren Sie dieses Handbuch an einem sicheren Ort auf, damit die Informationen jederzeit verfügbar sind. Wenn Sie das Gerät an eine andere Person weitergeben, übergeben Sie auch diese Bedienungsanleitung und die Sicherheitsvorschriften. Wir können keine Haftung für Schäden oder Unfälle übernehmen, die durch die Nichtbeachtung dieser Anweisungen und der Sicherheitshinweise entstehen.

Erklärung der verwendeten Symbole

1.
   Lesen Sie die Bedienungsanleitung, um das Verletzungsrisiko zu reduzieren.
2.
   Gehörschutz tragen. Die Einwirkung von Lärm kann Gehörschäden verursachen.
3. Vorsicht vor elektrischer Spannung!
4. Vorsicht vor heißen Teilen!
5. Lagern Sie die Akkus nur in trockenen Räumen bei einer Umgebungstemperatur von +10°C bis +40°C. Legen Sie nur vollständig geladene Akkus ins Lager (mindestens 40 % geladen).

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heft.

Lesen Sie alle Sicherheitsvorschriften und Anweisungen. Fehler bei der Nichtbeachtung der Sicherheitsvorschriften und Anweisungen können zu elektrischem Schlag, Brand und/oder schweren Verletzungen führen.
Bewahren Sie alle Sicherheitsvorschriften und Anweisungen für die zukünftige Verwendung an einem sicheren Ort auf.

Referenzen

• Einhell Service
• http://www.kwb.eu

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Einhell PRESSITO (40.204.60) – Hybrid-Kompressor Handbuch herunterladen

Verfügbare Sprachen
