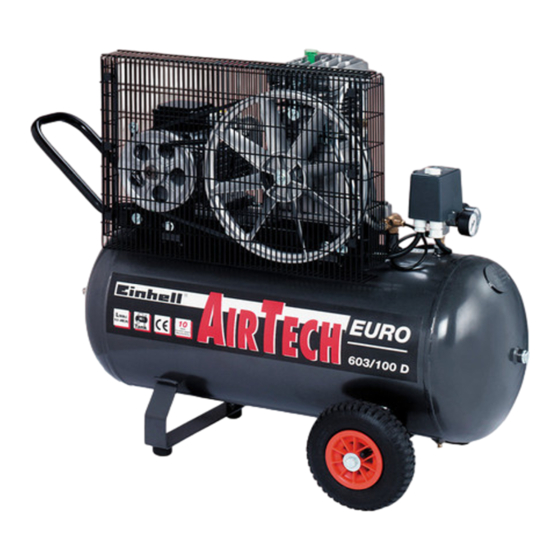

EINHELL EURO 603/100D Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. EINHELL Anleitungen
  4. Luftkompressoren
  5. EURO 603/100D
  6. Bedienungsanleitung

EINHELL EURO 603/100D Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für EURO 603/100D:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Anl. Euro 603/100D-8-spra.
31.10.2001 9:28 Uhr
Seite 1
®
Bedienungsanleitung
EURO - Kompressor
Mode d'emploi
Compresseur EURO
Gebruiksaanwijzing
EURO-compressor
Manual de instrucciones
Compresor EURO
Manual de operação
Compressor EURO
Bruksanvisning
EURO - kompressor
Käyttöohje
EURO - kompressori
Istruzioni per l'uso
Compressore EURO
EURO 603/100D
Art.-Nr.: 40.433.10
Inhaltsverzeichnis
loading

Verwandte Anleitungen für EINHELL EURO 603/100D

Inhaltszusammenfassung für EINHELL EURO 603/100D

  • Seite 1 Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 1 ® Bedienungsanleitung EURO - Kompressor Mode d’emploi Compresseur EURO Gebruiksaanwijzing EURO-compressor Manual de instrucciones Compresor EURO Manual de operação Compressor EURO Bruksanvisning EURO - kompressor Käyttöohje EURO - kompressori Istruzioni per l’uso...

  • Seite 2: Allgemeine Sicherheitshinweise

    Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 2 Allgemeine Sicherheits- 8. Benützen Sie eine auf ihre einwandfreie und Schutzbrille bestimmungsgemäße hinweise – Verwenden Sie eine Funktion überprüfen. Über- Atemmaske bei stauber- prüfen Sie, ob die Funktion zeugenden Arbeiten. Achtung! Beim Gebrauch beweglicher Teile in Ordnung 9.

  • Seite 3: Technische Daten

    Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 3 Vor Inbetriebnahme lesen Sie bitte die Anleitung sorgfältig durch! Technische Daten Euro 603/100 D Netzanschluß 400 V ~ 50 Hz Motorleistung kW Kompressor-Drehzahl min 1300 Betriebsdruck bar Druckbehältervolumen (in Liter) Eff. Luftliefermenge bei 6 bar l/min.

  • Seite 4: Elektrischer Anschluß

    Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 4 G Während des Spritzvorgangs 4. Wenn Druckbehälter der Elektrischer Anschluß sowie im Arbeitsraum darf nicht Gruppen III, IV, VI, und VII geraucht werden. Auch Schäden an drucktragenden Der Kompressor wird mit einer Farbdämpfe sind leicht...

  • Seite 5: Wartung Und Pflege

    Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 5 werden. Danach ist alle 500 Betriebsstunden das Öl abzu- lassen und neues Öl nachzu- füllen. G Ölwechsel: Schalten Sie den Motor ab und ziehen Sie den Netzstecker aus der Steckdose. Nachdem Sie den eventuell vorhandenen Luftdruck abgelassen haben, können Sie die Ölablaß-...

  • Seite 6: Mögliche Ausfall

    Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 6 G Nachspannen des Keilriemens: Netzstecker ziehen. Entfernen Sie den Keilriemenschutz. Lösen Sie die vier Motorbe- festigungsschrauben und drücken Sie den Motor mit einem Holzkeil zwischen Pumpe und Motor nach hinten, bis der Keilriemen so gespannt ist, daß...
  • Seite 42 Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 42 Ersatzteilzeichnung EURO 603/100 D Art.-Nr.: 40.433.10 I.-Nr.: 91019...
  • Seite 43 Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 43 Ersatzteilliste EURO 603/100 D Art.-Nr.: 40.433.10 I.-Nr.: 91019 Pos. Bezeichnung Ersatzteil-Nr. Kompressorpumpe 40.433.10.00 Elektromotor 40.433.10.11 Keilriemenschutz 40.312.10.02 Keilriemenscheibe 40.433.10.12 Keilriemen 40.433.10.13 Scheibe 8,4 DIN 9021 52.066.02 Sechskantschraube M8x20 50.052.60 Sechskantschraube M8x35 50.053.60 Rückschlagventil...

  • Seite 44: Ersatzteilzeichnung Kompressorpumpe N

    Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 44 Ersatzteilzeichnung Kompressorpumpe N 3...

  • Seite 45: Ersatzteilliste Kompressorpumpe

    Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 45 Ersatzteilliste Kompressorpumpe Pos. Bezeichnung Ersatzteil-Nr.01 Kurbelgehäuse 40.312.10.A1 Zylinder 40.312.10.A2 Kurbelwelle 40.312.10.A3 Kurbelgehäusedichtung 40.312.10.A4 Ölablaßschraube 40.312.10.A5 Kugellager 84.207.00.37 Kurbelwellenabdichtung 40.312.10.A6 Pleuel mit Ölschleuderstift 40.312.10.A7 Kolben komplett 40.312.10.A8 Ventilplattendichtung 40.312.10.A9 Ventilplatte 40.312.10.B1 Zylinderkopfdichtung 40.312.10.B2 Zylinderkopf 40.312.10.B3...
  • Seite 46 Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 46...
  • Seite 48 Ninguana garantía por otros daños uw contactpersoon van de klantenservice Su contacto en el servicio post-venta CERTIFCADO DE GARANTIA DA EINHELL EINHELL GARANTIBEVIS A garntia começa no dia da compra do aparelho e Garantitiden omfattar >et 1 år< och börjar löpa cobre um período de 1 ano.
  • Seite 49 Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 49 GARANTIEURKUNDE Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Ab- Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der nutzung oder Transportschäden, ferner nicht auf Schäden, die in-...
  • Seite 50 Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 50...
  • Seite 51 Anl. Euro 603/100D-8-spra. 31.10.2001 9:28 Uhr Seite 51...

  • Seite 52: Garten & Freizeit

    Mobile Alarmgeber Bild-Türsprechanlagen Mechanische Einbruchs- H a u s t e c h n i k sicherungen. Funk- und Kabel- Alarmanlagen HANS EINHELL AG, Postfach 150, D-94402 Landau/Isar, Wiesenweg 22, D-94405 Landau/Isar, Tel. (0 99 51) 942-0, Fax 17 02...
