Dell D6000 Handbuch

Inhalt

D6000

HINWEIS: Ein HINWEIS weist auf wichtige Informationen hin, die Ihnen helfen, Ihren Computer besser zu nutzen.


Ein VORSICHT-Hinweis weist auf mögliche Hardwareschäden oder Datenverlust hin, wenn die Anweisungen nicht befolgt werden.


Ein WARNUNG-Hinweis weist auf mögliche Sachschäden, Personenschäden oder Todesfälle hin.

Lieferumfang

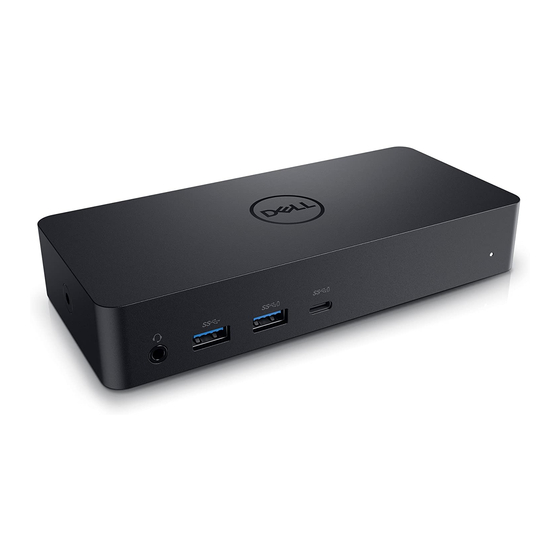

  1. Dell Universal Dock (D6000)
    Dell Universal Dock (D6000)
  2. Netzteil und Netzkabel
    Netzteil und Netzkabel

Spezifikationen

Upstream

  • USB 3.0 Typ A (Über C-zu-A-Konverter)
  • USB-C (Unterstützt Power Delivery bis zu 65W)

Downstream

  • 3 x USB 3.0 Typ A
  • 1 x USB 3.0 Typ A (vorne, PowerShare)
  • 1 x USB-C (vorne, Nur Daten und PowerShare)
  • 1 x HDMI
  • 2 x DisplayPort
  • Gigabit Ethernet
  • Kombinierter Audioanschluss (Kopfhörer/Mikrofon)
  • Audio-Line-Out

Unterstützt USB 3.1 Gen1.

  • Produktfähigkeit: Produktsignale mit 5 Gbit/s
  • Marketingbezeichnung: SuperSpeed USB
  • Hinweis: Die Begriffe USB 3.1 Gen1 und USB 3.0 sind synonym.

LED-Anzeige für Stromversorgung

Normaler Betriebsmodus: Weißes Licht
Plattform Standby: Gelbes Licht
Ausgeschaltet: Licht aus

LED-Anzeige des LAN-Ports

Verbindung: Grün (Dauerhaft grün)
Aktive Verbindung: Gelb (blinkend)

Maximale unterstützte Auflösung und Bildwiederholfrequenz für Ihr Display

Hinweis: Die maximale Auflösung/Bildwiederholfrequenz hängt auch von der EDID-Tabelle der Monitore ab

USB-C-Plattformnutzer mit installierten Treibern

Eingänge (anschließen) Ausgang
DP-1 DP-2 HDMI DP-1 DP-2 HDMI
DP-1 DP-2 HDMI 4K@60Hz 4K@60Hz 4K@30Hz
DP-1 DP-2 HDMI 5K@60Hz 4K@30Hz
DP-1 DP-2 4K@60Hz 4K@60Hz
DP-1 HDMI 4K@60Hz 4K@60Hz
DP-2 HDMI 4K@60Hz 4K@60Hz
DP-1 4K@60Hz
DP-2 4K@60Hz
HDMI 4K@60Hz

* Ohne DisplayLink-Treiber erfolgt der HDMI-Ausgang über den Alt-Modus und 4K@ 30Hz.

USB-3.0-Plattformnutzer mit installierten Treibern

Eingänge (anschließen) Ausgang
DP-1 DP-2 HDMI DP-1 DP-2 HDMI
DP-1 DP-2 HDMI 4K@60Hz 4K@60Hz N.A.**
DP-1 DP-2 HDMI 5K@60Hz N.A.**
DP-1 DP-2 4K@60Hz 4K@60Hz
DP-1 HDMI 4K@60Hz 4K@60Hz
DP-2 HDMI 4K@60Hz 4K@60Hz
DP-1 4K@60Hz
DP-2 4K@60Hz
HDMI 4K@60Hz

**: Keine Alt-Modus-Unterstützung

Produktübersicht

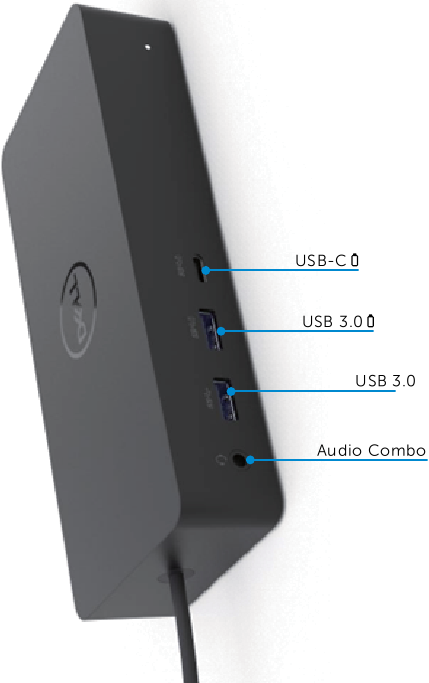

Vorderansicht
Vorderansicht

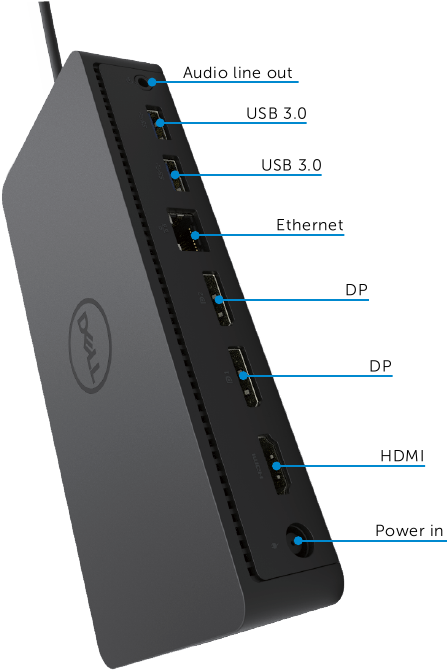

Rückansicht
Rückansicht

Hardware

DL-6xxx Geräte (4K UHD Auflösungen)

Mindestanforderungen für Office, Produktivität, Web

Prozessor: Intel Core i3 2+GHz / Intel Core M / AMD Trinity oder besser
Arbeitsspeicher: 4GB
Grafikkarte: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM oder besser, mit Treibern, die speziell für die Windows-Version veröffentlicht wurden.
USB: USB 2.0, aber USB 3.0 empfohlen

Mindestanforderungen für die Wiedergabe von Videos im Vollbildmodus

Prozessor: Intel SkyLake i3 oder Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P oder besser
Arbeitsspeicher: 8GB
Grafikkarte: Intel HD 4000, ATI Radeon HD 8650, NVidia GeForce 7xxM oder besser, mit Treibern, die speziell für die Windows-Version veröffentlicht wurden.
USB: USB 3.0
Festplatte: 7200 RPM oder SSD
Bei der Wiedergabe von UHD-Inhalten (4K) muss das System in der Lage sein, das 4K-Video auf der GPU zu dekodieren.

Betriebssystem

Windows-Betriebssystem (Win 7, 8, 8.1, 10); 32/64 Bit (mit DisplayLink Treiberversion: 8.2 oder höher).
Ubuntu OS 14.04.2 oder höher.
Chrome OS Build 58 oder höher.

AC/DC
Adapter		 Eingangsspannung/-frequenz/-strom
  1. Lite-On (DPN: VJCH5) Adapter:
    100 VAC bis 240 VAC/50 Hz bis 60 Hz.
  2. Chicony (DPN: 6G99N) Adapter:
    100 VAC bis 240 VAC/50 Hz bis 60 Hz.
Ausgangsspannung/-strom Ausgang: 19.5VDC/6.7A

Betriebstemperatur

Maximale Betriebstemperatur beträgt 40 oC

Windows 7/8/8.1/10 Einrichtung

  1. Installieren Sie zuerst die Treiber, bevor Sie das Dock an Ihren Computer anschließen. Es wird empfohlen, die neuesten Treiber von den untenstehenden Support-Websites herunterzuladen:

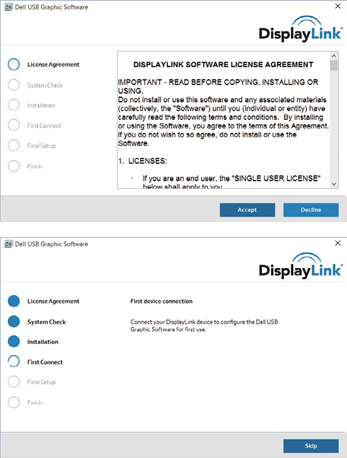

  2. Befolgen Sie die Anweisungen auf dem Bildschirm, bis die Installation abgeschlossen ist.
    Windows 7/8/8.1/10 Einrichtung Schritt 2
  3. USB-C-Plattform/Verbindung
    Windows 7/8/8.1/10 Einrichtung Schritt 3

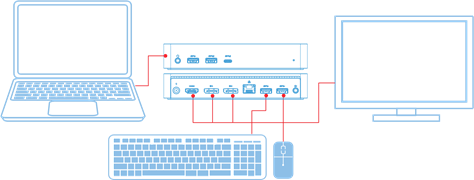

  4. Verbinden Sie Ihr Dock und die Peripheriegeräte mit Ihrem PC.
    Windows 7/8/8.1/10 Einrichtung Schritt 4

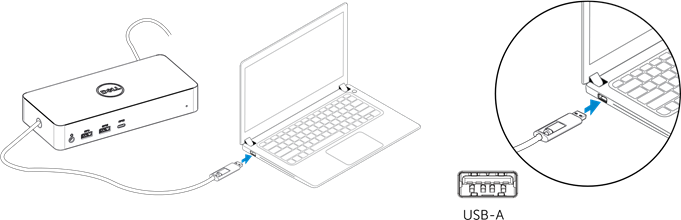

  5. USB 3.0 Typ A-Plattform/Verbindung
    Windows 7/8/8.1/10 Einrichtung Schritt 5

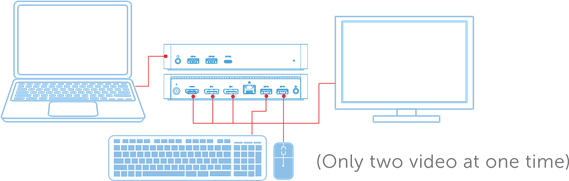

  6. Verbinden Sie Ihr Dock und die Peripheriegeräte mit Ihrem PC.
    Windows 7/8/8.1/10 Einrichtung Schritt 6

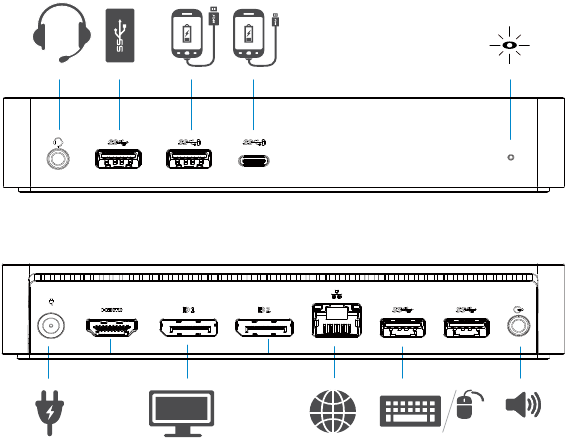

Funktionen

Funktionen

Menüoption Beschreibung
DisplayLink Manager Durch Klicken auf dieses Element wird die Version der installierten DisplayLink-Software angezeigt.
Check for Updates (Nach Updates suchen) Windows-Update-Überprüfung.
DisplayLink Devices (DisplayLink-Geräte) Überprüfung der verbundenen DisplayLink-Geräte.
Audio Setup (Audio-Einrichtung) Öffnet das Windows-Audio-Konfigurationsfenster.
Video Setup (Video-Einrichtung) Öffnet das Windows-Bildschirmauflösungsfenster.
Screen Resolution (Bildschirmauflösung) Zeigt eine Liste der verfügbaren Auflösungen an.
Screen Rotation (Bildschirmdrehung) Dreht den Bildschirm im oder gegen den Uhrzeigersinn.
Extend To (Erweitern auf) Erweitert die Anzeige nach rechts oder links des Hauptbildschirms.
Extend (Erweitern) Erweitert den Windows-Desktop auf die Anzeige.
Set as Main Monitor (Als Hauptmonitor festlegen) Legt diesen Bildschirm als Hauptanzeige fest.
Notebook Monitor Off (Notebook-Monitor ausschalten) Schaltet die Anzeige des Notebooks aus und macht die DisplayLink-Anzeige zum Hauptbildschirm.
Mirror (Spiegeln) Kopiert den Inhalt des Hauptbildschirms und reproduziert ihn auf diesem Bildschirm.
Off (Aus) Schaltet die Anzeige aus.
Fit to TV (An TV anpassen) Verwenden Sie diese Funktion, um die Größe der Fenster an den TV-Bildschirm anzupassen.

So stellen Sie die Anzeige in den erweiterten Modus ein

  1. Klicken Sie auf das DisplayLink-Symbol.
  2. Wählen Sie **Extend (Erweitern)**.
    Das Gerät wird nun in die Richtung erweitert, in die die Anzeige zuletzt in diesem Modus war. Für mehr Kontrolle verwenden Sie das Untermenü „Extend To (Erweitern auf)“ und wählen Sie eine der Optionen aus. Dies versetzt das Gerät in den erweiterten Modus und platziert es links/rechts/oberhalb/unterhalb des Haupt-(primären) Monitors.

So stellen Sie die Anzeige in den Spiegelmodus ein

  1. Klicken Sie auf das DisplayLink-Symbol.
  2. Wählen Sie **Mirror (Spiegeln)**.
    Die Auflösung, Farbtiefe und Bildwiederholfrequenz des primären Bildschirms werden auf dem an das DisplayLink USB-Grafikgerät angeschlossenen Monitor repliziert.

Fit to TV (An TV anpassen)-Konfiguration

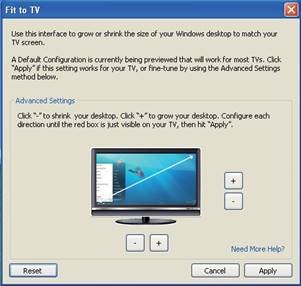

  1. Um „Fit to TV (An TV anpassen)“ zu konfigurieren, wählen Sie die Option aus der DisplayLink-GUI.
    Die folgende Benutzeroberfläche wird angezeigt:
    Fit to TV (An TV anpassen)-Konfiguration Schritt 1
  2. Sie sehen auch einen roten Rahmen auf dem DisplayLink-Bildschirm.
    Fit to TV (An TV anpassen)-Konfiguration Schritt 2
    Der rote Rahmen zeigt die Größe des neuen Windows-Desktops an. Verwenden Sie die „+“- und „-“-Steuerelemente in der Fit to TV (An TV anpassen)-GUI, um die Größe des roten Rahmens zu ändern, bis er auf den TV-Bildschirm passt.
    Hinweis: Eine feinere Konfiguration der Rahmengröße kann durch Halten der STRG-Taste und Klicken auf „+“ und „-“ erreicht werden.
  3. Sobald der rote Rahmen die Ränder des TV-Bildschirms erreicht hat, klicken Sie auf **Apply (Anwenden)**, um die Größe des Windows-Desktops anzupassen.

Häufig gestellte Fragen (FAQs) zu Dell Universal Dock - D6000

Fehlerbehebung Vorgeschlagene Lösungen
Es wird kein Video auf dem an das Dock angeschlossenen Monitor angezeigt. Überprüfen Sie die Videoverbindungskabel.
Ziehen Sie den Stecker aus der Stromversorgung, warten Sie 10 Sekunden und schließen Sie ihn dann wieder an.
Das Video auf dem angeschlossenen Monitor ist verzerrt oder beschädigt. Überprüfen Sie die Videoverbindungskabel.
Überprüfen Sie die Videoauflösung unter Systemsteuerung\Anzeige\Anzeigeeinstellungen ändern.
Das Video auf dem angeschlossenen Monitor wird nicht im erweiterten Modus angezeigt. Ändern Sie die Einstellungen entweder durch:
  • Konfigurieren unter Systemsteuerung\Anzeige\Anzeigeeinstellungen ändern.
  • Umschalten durch Wechseln von „+P“.
Die Audiobuchsen funktionieren nicht. Überprüfen Sie die Einstellungen unter Systemsteuerung\Alle Systemsteuerungselemente\Sound, um sicherzustellen, dass das USB-Audiogerät verfügbar und als Standard festgelegt ist. Klicken Sie mit der rechten Maustaste, um alle verfügbaren Optionen anzuzeigen.
USB-Anschlüsse am Dock funktionieren nicht. Ziehen Sie den Stecker aus der Stromversorgung, warten Sie 10 Sekunden und schließen Sie ihn dann wieder an.
Aktualisieren Sie auf den neuesten USB 3.0 Host-Controller-Treiber.
HDCP-Inhalte können auf dem angeschlossenen Monitor nicht angezeigt werden. HDCP-Inhaltsunterstützung ist derzeit nicht verfügbar.
DisplayLink-Treiber kann nicht installiert werden. Holen Sie sich den Treiber entweder durch:
  • Herunterladen des neuesten Treibers von der DisplayLink-Website oder
  • Verbinden Sie sich mit Windows Update mit dem Dock.
    (über Wi-Fi oder den Ethernet-Anschluss des Laptops).
Laptop konnte nicht mit angeschlossenem Dock starten. Entfernen Sie alle an das Dock angeschlossenen USB-Geräte; einige nicht qualifizierte Boot-Geräte können einen Absturz beim Startbildschirm verursachen.
Erster Internetzugriff verursacht Fehlermeldung Laden Sie den Treiber von einem mit dem Internet verbundenen Computer herunter, kopieren Sie den Treiber auf ein USB-Flash-Laufwerk und führen Sie die Einrichtung aus.
Unzureichende Systemressourcen zum Ausführen des angeforderten Dienstes Dies kann auftreten, wenn der erweiterte Modus bei geringen Systemressourcen aktiviert wird. Der PC hat nicht genügend Speicher, um eine erweiterte Anzeige zu starten.
Schließen Sie alle ungenutzten Anwendungen. Die Situation kann auch durch einen Neustart des PCs verbessert werden.
Inkompatibler Anzeigetreiber Diese Meldung wird angezeigt, wenn die installierten Treiber der primären Grafikkarte nicht WDDM-kompatibel sind. Windows 7 und spätere Versionen sind nicht für den Betrieb ohne WDDM-Treiber ausgelegt.
Laden Sie die neuesten Grafiktreiber für Ihre primäre Grafikkarte herunter und installieren Sie diese.
Laptop konnte nicht über den Ethernet-Anschluss aufgeweckt werden Überprüfen Sie die Einstellungen unter BIOS-Elemente, um sicherzustellen, dass der Laptop die Wake-on-LAN-Funktion (Wake-up-from-Ethernet port) unterstützt.
Laptop wird nicht geladen, wenn das Dock an Ihren Computer angeschlossen ist.
  1. Stellen Sie sicher, dass das Dock ordnungsgemäß an das eigene Netzteil angeschlossen ist.
  2. Stellen Sie sicher, dass die LED Ihres Docks leuchtet (weiße LED).
    Trennen Sie das Dock-Kabel von Ihrem Computer und verbinden Sie es erneut.
  3. Stellen Sie sicher, dass der USB-C-Anschluss des Notebooks das Laden akzeptiert.
  4. Erkundigen Sie sich bei Ihrem Notebook-Hersteller, ob die Ladekompatibilität mit dem Dock gegeben ist.
Kein Video auf den Monitoren, die an den High Definition Multimedia Interface (HDMI)- oder DisplayPort (DP)-Anschluss des Docks angeschlossen sind.
  1. Wenn Ihr Monitor an das Dock angeschlossen ist, kann die Videoausgabe an Ihrem Computer deaktiviert sein. Sie können die Videoausgabe unter Systemsteuerung\Anzeige\Anzeigeeinstellungen ändern aktivieren.
  2. Überprüfen Sie die Auflösungseinstellungen an Ihrem Computer. Ihr Monitor unterstützt möglicherweise höhere Auflösungen, als das Dock unterstützen kann. Weitere Informationen zur maximalen Auflösungsleistung finden Sie in der Tabelle zur Bildschirmauflösung im Benutzerhandbuch Ihres Docks.
  3. Stellen Sie sicher, dass das Videokabel (HDMI oder DisplayPort) ordnungsgemäß an Monitor und Dock angeschlossen ist. Stellen Sie sicher, dass Sie die richtige Videoquelle an Ihrem Monitor auswählen (Informationen zum Ändern der Videoquelle finden Sie in der Dokumentation Ihres Monitors).
  4. Wenn nur ein Monitor angezeigt wird und der andere Monitor nicht. Laden Sie den neuesten Treiber von der DisplayLink-Website herunter oder verbinden Sie sich mit Windows Update mit dem Dock (über Wi-Fi oder den Ethernet-Anschluss des Laptops).
  5. Versuchen Sie es, wenn möglich, mit einem anderen Monitor und einem Laptop-Computer, von dem bekannt ist, dass er funktioniert.

Regulierungsinformationen

Das Dell Universal Dock-D6000 entspricht den FCC/CE-Vorschriften und hält die weltweiten Vorschriften für Compliance, Technik und Umwelt ein.

Dell kontaktieren

  1. Besuchen Sie www.dell.com/support
  2. Wählen Sie Ihre Support-Kategorie aus
  3. Wählen Sie den entsprechenden Service- oder Support-Link entsprechend Ihrem Bedarf aus.

Oder besuchen Sie:

http://www.displaylink.com/support/.

© 2017 Dell Inc. Alle Rechte vorbehalten.

Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden. Die Reproduktion dieser Materialien in jeglicher Form ohne die schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.

In diesem Text verwendete Marken: Dell und das Dell-Logo sind Marken von Dell Inc., Intel®, Centrino®, Core™ und Atom™ sind entweder Marken oder eingetragene Marken der Intel Corporation in den USA und anderen Ländern; Microsoft®, Windows® und das Windows Startbutton-Logo sind entweder Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern; Bluetooth® ist eine eingetragene Marke im Besitz von Bluetooth SIG,

Inc. und wird von Dell unter Lizenz verwendet; Blu-ray Disc™ ist eine Marke der Blu-ray Disc Association (BDA) und für die Verwendung auf Discs und Playern lizenziert; Andere Marken und Handelsnamen können in diesem Dokument verwendet werden, um sich entweder auf die Unternehmen, die die Marken und Namen beanspruchen, oder auf deren Produkte zu beziehen. Dell Inc. lehnt jegliches Eigentumsinteresse an anderen Marken und Handelsnamen als den eigenen ab.
