Dell Pro Thunderbolt 5 Smart Dock SD25TB5 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Docking-Stationen
  5. Pro Thunderbolt 5 Smart Dock SD25TB5
  6. Benutzerhandbuch

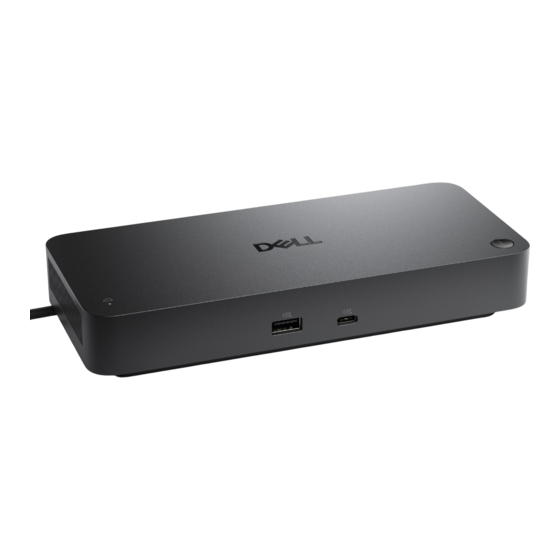

Dell Pro Thunderbolt 5 Smart Dock SD25TB5 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Dell Pro Thunderbolt 5 Smart Dock
SD25TB5
Benutzerhandbuch
HINWEIS: Dieser Inhalt wurde mithilfe künstlicher Intelligenz (KI) übersetzt. Er kann
Fehler enthalten und wird in der vorliegenden Form ohne jegliche Gewähr zur
Verfügung gestellt. Um den (nicht übersetzten) Originalinhalt einzusehen, beziehen
Sie sich bitte auf die englische Version. Bei Fragen oder Bedenken zu diesem Inhalt
wenden Sie sich bitte an Dell unter .
Vorschriftenmodell: K23A
Vorschriftentyp: K23A003
Juli 2025
Rev. A00
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Pro Thunderbolt 5 Smart Dock SD25TB5

Inhaltszusammenfassung für Dell Pro Thunderbolt 5 Smart Dock SD25TB5

  • Seite 1 Fehler enthalten und wird in der vorliegenden Form ohne jegliche Gewähr zur Verfügung gestellt. Um den (nicht übersetzten) Originalinhalt einzusehen, beziehen Sie sich bitte auf die englische Version. Bei Fragen oder Bedenken zu diesem Inhalt wenden Sie sich bitte an Dell unter . Vorschriftenmodell: K23A Vorschriftentyp: K23A003 Juli 2025 Rev.
  • Seite 2 WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2025 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Einführung........................5 Kapitel 2: Lieferumfang........................6 Kapitel 3: Ansichten des Dell Pro Thunderbolt 5 Smart Dock SD25TB5..........7 Oben......................................7 Vorderseite..................................... 8 Rechts..................................... 8 Zurück..................................... 9 Unten..................................... 10 Kapitel 4: Hardwareanforderungen....................11 Kapitel 5: Wichtige Informationen....................12 Kapitel 6: Einrichten Ihrer Dockingstation..................13...
  • Seite 4 Kapitel 14: Revisionsverlauf......................45 Inhaltsverzeichnis...

  • Seite 5: Kapitel 1: Einführung

    Einführung Das Dell Pro Thunderbolt 5 Smart Dock SD25TB5 ist ein Gerät, das alle Ihre elektronischen Geräte über eine Thunderbolt 5- Kabelschnittstelle (USB Typ-C) mit Ihrem Computer verbindet. Wenn Sie Ihren Computer an die Dockingstation anschließen, können Sie mehrere Peripheriegeräte anschließen. Dazu gehören eine Maus, eine Tastatur, Stereolautsprecher, externe Festplatten und hochauflösende Displays.

  • Seite 6: Kapitel 2: Lieferumfang

    Die Dockingstation wird mit den unten genannten Komponenten geliefert: ● Dockingstation ● Netzadapter und Netzadapterkabel ● Dokumentation (Kurzanleitung; Sicherheits-, Umwelt- und vorgeschriebene Informationen) Abbildung 1. Lieferumfang des Dell Pro Thunderbolt 5 Smart Dock SD25TB5 ANMERKUNG: Wenden Sie sich über die Dell Support-Website wenn eines der aufgeführten Elemente in Ihrem Karton fehlt.

  • Seite 7: Kapitel 3: Ansichten Des Dell Pro Thunderbolt 5 Smart Dock Sd25Tb5

    Energiesparmodus oder im Ruhezustand ist. ANMERKUNG: Wenn die Dell Pro Thunderbolt 5 Smart Dockingstation mit unterstützten Dell Computern oder nicht von Dell stammenden Computern mit Power Delivery 3.1-Funktion verbunden ist, funktioniert die Dock-Taste wie die Netzschalter Ihres Computers. Auf diese Weise können Sie ihn verwenden, um den Computer einzuschalten, in den Ruhemodus zu versetzen, zu aktivieren oder das Herunterfahren zu erzwingen.

  • Seite 8: Vorderseite

    1. Vorrichtung für Wedge-Sicherheitsschloss Schließen Sie ein Sicherheitskabel an, um unbefugtes Bewegen der Dockingstation zu verhindern. 2. Steckplatz für Kensington-Sicherheitskabelschloss Schließen Sie ein Sicherheitskabel an, um unbefugtes Bewegen der Dockingstation zu verhindern. Ansichten des Dell Pro Thunderbolt 5 Smart Dock SD25TB5...

  • Seite 9: Zurück

    Schließen Sie ein Netzteil an, um die Dockingstation mit Strom zu versorgen. 7. USB 3.2-Gen 2-Port (10 Gbit/s) Zum Anschluss von Geräten, wie z. B. externen Speichergeräten und Druckern. Bietet Datenübertragungsgeschwindigkeiten von bis zu 10 Gbit/s. Ansichten des Dell Pro Thunderbolt 5 Smart Dock SD25TB5...

  • Seite 10: Unten

    Unten Abbildung 6. Untere Ansicht 1. Service-Tag-Etikett Das Service-Tag ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardwarekomponenten in Ihrer Dockingstation identifizieren und auf Garantieinformationen zugreifen können. Ansichten des Dell Pro Thunderbolt 5 Smart Dock SD25TB5...

  • Seite 11: Kapitel 4: Hardwareanforderungen

    Hardwareanforderungen Bevor Sie die Dockingstation verwenden, stellen Sie sicher, dass Ihr Computer über einen mit der Dockingstation kompatiblen Thunderbolt-Port über USB-Typ-C (empfohlen) oder USB-Typ-C mit DisplayPort Alt-Modus verfügt. Hardwareanforderungen...

  • Seite 12: Kapitel 5: Wichtige Informationen

    Suchen des Service-Tags Ihres Computers. Rufen Sie für Computer, die nicht von Dell stammen, die Supportseite des Herstellers auf und suchen Sie nach den neuesten Treibern. Ordnungsgemäßer Umgang mit den Kabeln Um eine optimale Leistung zu gewährleisten und die Lebensdauer Ihrer Kabel zu verlängern, befolgen Sie die folgenden Best Practices: 1.

  • Seite 13: Kapitel 6: Einrichten Ihrer Dockingstation

    Einrichten Ihrer Dockingstation Schritte 1. Aktualisieren Sie das BIOS, die Grafikkarte, Thunderbolt und die Netzwerktreiber Ihres Computers über Treiber auf der Dell Support- Website. ANMERKUNG: Thunderbolt-Treiberupdates gelten nur für Computer, die nativ mit Thunderbolt-Hardware konfiguriert sind, und nicht für Computer ohne Thunderbolt.
  • Seite 14 4. Verbinden Sie je nach Bedarf mehrere Bildschirme mit der Dockingstation. Die obige Tabelle zeigt die verschiedenen Videoport-Kombinationen, die für den Anschluss mehrerer Displays an die Dell Pro Thunderbolt 5 Smart Dock SD25TB5 verfügbar sind. Weitere Informationen zu unterstützten Bildschirmauflösungen finden Sie unter Bildschirmauflösung.

  • Seite 15: Kapitel 7: Einrichten Externer Monitore

    Einrichten externer Monitore Konfigurieren der Monitore Gehen Sie folgendermaßen vor, um mehrere Bildschirme anzuschließen: Schritte 1. Klicken Sie auf die Schaltfläche Start und anschließend auf Settings (Einstellungen). 2. Klicken Sie auf System und wählen Sie Display (Anzeige). Einrichten externer Monitore...

  • Seite 16: Einrichtung Mehrerer Displays

    Betriebssystem mitzuteilen, wo sich die Monitore befinden. Einrichtung mehrerer Displays Das Dell Pro Thunderbolt 5 Smart Dock SD25TB5 unterstützt mehrere Videoausgangskonfigurationen mit 2, 3 und 4 externen Displays. ANMERKUNG: Die SD25TB5-Dockingstation unterstützt Nicht-Thunderbolt-Geräte, diese Geräte können jedoch keine Thunderbolt- Funktionen nutzen.

  • Seite 17: Konfiguration Mit Zwei Bildschirmen

    Konfiguration mit zwei Bildschirmen Abbildung 7. Konfiguration mit zwei Bildschirmen Tabelle 1. Anschluss von zwei Bildschirmen  Anzahl der Displays Anschluss eins Anschluss zwei Zwei (bis zu 6K @ 60 Hz) DisplayPort 2.1-Anschluss DisplayPort 2.1-Anschluss DisplayPort 2.1-Anschluss HDMI 2.1-Port DisplayPort 2.1-Anschluss MFDP-Typ-C-Anschluss/Thunderbolt-Anschluss HDMI 2.1-Port MFDP-Typ-C-Anschluss/Thunderbolt-Anschluss Thunderbolt-Anschluss...

  • Seite 18: Konfiguration Mit Drei Bildschirmen

    Konfiguration mit drei Bildschirmen Abbildung 8. Konfiguration mit drei Bildschirmen Tabelle 2. Anschluss von drei Bildschirmen  Anzahl der Displays Anschluss eins Anschluss zwei Anschluss drei Drei (bis zu 4K @ 120 DisplayPort 2.1-Anschluss HDMI 2.1-Port MFDP-Typ-C-Anschluss/Thunderbolt- Anschluss DisplayPort 2.1-Anschluss DisplayPort 2.1-Anschluss HDMI 2.1-Port DisplayPort 2.1-Anschluss DisplayPort 2.1-Anschluss MFDP-Typ-C-Anschluss/Thunderbolt-...

  • Seite 19: Konfiguration Mit Vier Bildschirmen

    Konfiguration mit vier Bildschirmen Abbildung 9. Konfiguration mit vier Bildschirmen Tabelle 3. Anschluss von vier Bildschirmen  Anzahl der Anschluss eins Anschluss zwei Anschluss drei Anschluss vier Displays Vier (bis zu 4K @ DisplayPort 2.1- DisplayPort 2.1-Anschluss HDMI 2.1-Port MFDP-Typ-C-Anschluss/ 120 Hz) Anschluss Thunderbolt-Anschluss DisplayPort 2.1-...

  • Seite 20: Tabelle Anzeigeauflösung

    Tabelle Anzeigeauflösung Tabelle zur Bildschirmauflösung für Computer ohne Thunderbolt-Anschlüsse Tabelle 5. Tabelle zur Bildschirmauflösung für HBR3-Computer ohne Thunderbolt-Anschlüsse  DisplayPort Single-Display Dual-Display Triple-Display (maximale Quad-Display (maximale – Verfügbare (maximale (maximale Auflösung) Auflösung) Bandbreite Auflösung) Auflösung) HBR3 (HBR3 x 2 DP 1.4/HDMI 2.1/ DP 1.4 + DP 1.4 + HDMI 2.1 + ●...
  • Seite 21 Tabelle 5. Tabelle zur Bildschirmauflösung für HBR3-Computer ohne Thunderbolt-Anschlüsse (fortgesetzt) DisplayPort Single-Display Dual-Display Triple-Display (maximale Quad-Display (maximale – Verfügbare (maximale (maximale Auflösung) Auflösung) Bandbreite Auflösung) Auflösung) ● 6K (6144 x 3456) ● DP 1.4 + HDMI ● DP 1.4 + DP 1.4 + MFPD ANMERKUNG: bei 60 Hz 2.1: WQHD (3440 x...
  • Seite 22 Tabelle 6. Tabelle zur Bildschirmauflösung für Computer mit Thunderbolt 5-Anschlüssen  DisplayPort Single-Display Dual-Display Triple-Display (maximale Quad-Display (maximale – Verfügbare (maximale (maximale Auflösung) Auflösung) Bandbreite Auflösung) Auflösung) ○ 6K (6144 x ● DP 2.1 + HDMI 2.1 + 3456) bei TBT Typ-C: UHD (3840 60 Hz x 2160) @ 120 Hz ○...
  • Seite 23 Tabelle 7. Tabelle zur Bildschirmauflösung für Computer mit Thunderbolt 4-Anschlüssen (fortgesetzt) DisplayPort Single-Display Dual-Display Triple-Display (maximale Quad-Display (maximale – Verfügbare (maximale (maximale Auflösung) Auflösung) Bandbreite Auflösung) Auflösung) ● 5K WUHD (5.120 x ● DP 1.4 + HDMI 2.1: ● DP 1.4 + DP 1.4 + MFDP ●...
  • Seite 24 Tabelle 7. Tabelle zur Bildschirmauflösung für Computer mit Thunderbolt 4-Anschlüssen (fortgesetzt) DisplayPort Single-Display Dual-Display Triple-Display (maximale Quad-Display (maximale – Verfügbare (maximale (maximale Auflösung) Auflösung) Bandbreite Auflösung) Auflösung) ● HDMI 2.1 + MFDP ○ WQHD (3.440 x Kabel an die Typ-C: 1.440) @ 120 Hz Dockingstation ○...
  • Seite 25 Tabelle 7. Tabelle zur Bildschirmauflösung für Computer mit Thunderbolt 4-Anschlüssen (fortgesetzt) DisplayPort Single-Display Dual-Display Triple-Display (maximale Quad-Display (maximale – Verfügbare (maximale (maximale Auflösung) Auflösung) Bandbreite Auflösung) Auflösung) ● DP 1.4 + MFDP ○ 4K (3840 x 2160) bei ● Intel Core Ultra Typ-C: 60 Hz 7 266V...
  • Seite 26 ANMERKUNG: Computer mit Qualcomm-Prozessoren unterstützen maximal 2 Bildschirme, wenn sie an die Dockingstation angeschlossen sind. Die maximale Auflösung beträgt 4K (3840 x 2160) @ 60 Hz für ein Dual-Display-Setup und WUHD (5120 x 2160) @ 60 Hz für ein Single-Display-Setup. ANMERKUNG: Computer mit Intel Core Ultra 200V-Prozessoren unterstützen maximal 3 Displays gleichzeitig, wenn sie an die Dockingstation angeschlossen sind, vorausgesetzt, der Computerbildschirm ist ausgeschaltet.

  • Seite 27: Kapitel 8: Technische Daten

    Ein RJ45-Ethernet-Anschluss (10/100/1000/2500 Mbit/s) ANMERKUNG: Unterstützt die Wake-on-LAN-Funktion auf ausgewählten Dell Computern und nicht von Dell stammenden Computern mit Power Delivery 3.1-Funktion. Mit dieser Funktion können Sie Ihren Computer aus einem beliebigen Ruhezustand (S0, S3, S4 oder S5 – S5 gilt nur für Nicht- Thunderbolt-Computer) per Remotezugriff aktivieren.

  • Seite 28: Stromversorgung

    Netzteil, 330 W Abmessungen des Netzadapteranschlusses 7,4 mm Länge des Dockingkabels 0,83 m (32,68 Zoll) Stromversorgung ● 300 W zu Dell Computern ● Bis zu 240 W auf Computern anderer Hersteller Betriebsschalterfunktionen Schalter für Ruhemodus/Reaktivieren/Ein+Aus ANMERKUNG: Auf kompatiblen Dell Computern imitiert der Netzschalter das Verhalten des Host-Netzschalters.

  • Seite 29: Portdeaktivierung

    ● Diese Funktion wird über die BIOS-Einstellungen verwaltet, sodass Sie das BIOS-Setup-Menü starten müssen, um die Funktion zu aktivieren oder zu deaktivieren. ● Die Portdeaktivierung kann auch über die Dell Geräteverwaltungskonsole erfolgen. MFDP-Systeme (Multifunktions-DisplayPort) der neuen Generation Eine neue Generation von Computern mit MFDP-Typ-C-Anschlüssen bietet die folgenden Konfigurationsoptionen im BIOS: 1.

  • Seite 30: Thunderbolt-Systeme (Tbt) Der Neuen Generation

    3. Dell Docks aktivieren – dynamische Außerkraftsetzung zur Erweiterung der Systemeinstellungen auf die Grenzen der Dockingstation (Dockingstation, die mit dem Dell Dock verbunden ist, war voll funktionsfähig und die Dockingstation hat sich um die lokale Behandlung der Deaktivierung des Docking-Ports gekümmert).
  • Seite 31 Die folgende Tabelle zeigt, wie sich diese Einstellungen auf die Funktionalität Ihrer Dockingstation auswirken würden (weitere Informationen erhalten Sie vom Dell Customer Service): Tabelle 13. Ältere Thunderbolt-Computer  BIOS-Setup-Optionen Dockin Dell Dockingstation Syste mkonfi gurati Fall Extern Thunderb Außerkra Strom Thund...

  • Seite 32: Led-Status-Anzeigen

    LED-Status-Anzeigen Netzschalter-LED Tabelle 14. Betriebsschalter-LED-Anzeige  Verhalten LED State Das Netzteil der Dockingstation ist an die Steckdose Dreimal weiß blinkend angeschlossen Mit einem Computer verbunden Weiß RJ45-LED-Anzeigen Tabelle 15. Anzeige für Verbindungsgeschwindigkeit  Verbindungsgeschwindigkeit LED Status 10 Mbit/s 100 Mbit/s Grün 1 Gbit/s Gelb 2,5 Gbit/s Tabelle 16.

  • Seite 33: Betriebs- Und Storage-Umgebung

    Betriebs- und Storage-Umgebung Tabelle 18. Betriebs- und Storage-Umgebung  Beschreibung Während des Betriebs Storage Versenden Temperaturbereich 0 °C bis 35 °C (32 °F bis -20 °C bis 60 °C (-4 °F bis -20 °C bis 60 °C (-4 °F bis 95 °F) 140 °F) 140 °F) Relative Luftfeuchtigkeit 10 % bis 80 % (nicht 5 % bis 90 % (nicht- 5 % bis 90 % (nicht- (maximal) kondensierend)

  • Seite 34: Kapitel 9: Firmwareupdate Für Die Dell Dockingstation

    Informationen zu anderen Betriebssystemen oder weitere detaillierte Anweisungen finden Sie im SD25TB5-Administratorhandbuch, das auf der Dell Support-Website. Laden Sie die Treiber- und Firmwareupdates für das Dell Pro Thunderbolt 5 Smart Dock SD25TB5 von der Dell Support-Website. Schließen Sie die Dockingstation an Ihren Computer an und öffnen Sie das Tool als Administrator.
  • Seite 35 Abbildung 11. Warten Sie, bis die Aktualisierung im SD25TB5 DFU-Tool abgeschlossen ist. 3. Der Aktualisierungsstatus wird über den Informationen zur Nutzlast angezeigt. Abbildung 12. Der Aktualisierungsstatus wird im SD25TB5 DFU-Tool angezeigt Firmwareupdate für die Dell Dockingstation...
  • Seite 36 ● Schrittweise eigenständige Dienstprogramme für Dock-Firmwareupdate (DFU) und Treiberupdate. ● Verwenden von Dell Command | Update (DCU) für Treiberdownload. ● Lokales und Remote-Dock-Asset-Management über Dell Command | Monitor (DCM) und System Center Configuration Manager (SCCM). Firmwareupdate für die Dell Dockingstation...

  • Seite 37: Übersicht

    DDMC-Administratorhandbuch auf der Dell Support-Website. Funktionen Zu den wichtigsten Funktionen der Dell Device Management Console gehört die zentrale Verwaltung von Dell Pro Docks und anderen Peripheriegeräten. Benutzer können von Funktionen profitieren wie: ● Übersicht über die Flotte Verschaffen Sie sich einen Überblick über alle angeschlossenen Geräte.

  • Seite 38: Kapitel 11: Häufig Gestellte Fragen

    3. Was ist die Funktion der Ladestation? ● Mit dem Dell Pro Thunderbolt 5 Smart Dock SD25TB5 können Sie Ihr Telefon oder andere USB-betriebene Geräte aufladen, auch wenn sie nicht an einen Computer angeschlossen sind. Allerdings muss der Netzadapter an die Dockingstationen angeschlossen sein, damit diese Funktion funktioniert.
  • Seite 39 ● Um die Setup-Optionen vor dem Start über F2 und F12 von der Dockingstation zu aktivieren, müssen Sie die Startunterstützung für Thunderbolt-Geräte aktivieren und den Schnellstart im BIOS auf Enabled (Aktiviert) oder Auto Enabled (Automatisch aktiviert) setzen. Häufig gestellte Fragen...

  • Seite 40: Kapitel 12: Beim Troubleshooting

    Beim Troubleshooting Tabelle 20. Beim Troubleshooting  Symptome Empfohlene Lösungen Auf Monitoren, die an die HDMI- oder DisplayPort-Anschlüsse 1. Aktualisieren Sie das BIOS und die Treiber Ihres Computers der Dockingstation angeschlossen sind, wird keine Videoanzeige sowie die Firmware der Dockingstation auf die neuesten angezeigt.
  • Seite 41 Tabelle 20. Beim Troubleshooting (fortgesetzt) Symptome Empfohlene Lösungen Die Videoanzeige auf dem angeschlossenen Monitor wird nicht als 1. Stellen Sie sicher, dass der entsprechende Grafikkartentreiber erweiterter Monitor erkannt. (Intel/NVIDIA/AMD) auf Ihrem Computer installiert ist. 2. Wenn Ihr Computer über das Windows-Betriebssystem verfügt, greifen Sie auf die Windows-Anzeigeeigenschaften zu, und navigieren Sie zum Steuerelement Mehrere Bildschirme , um den Bildschirm in den erweiterten Modus zu versetzen.
  • Seite 42 ● Enable External USB Port ● Thunderbolt-Start-Unterstützung aktivieren ANMERKUNG: Standardmäßig ist Thunderbolt Boot Support im BIOS-Setup auf Dell Computern deaktiviert. Daher funktionieren Peripheriegeräte, die an die Dockingstation angeschlossen sind, möglicherweise nicht in einer Umgebung vor dem Betriebssystemstart (vor dem Betriebssystem).
  • Seite 43 Tabelle 20. Beim Troubleshooting (fortgesetzt) Symptome Empfohlene Lösungen 2. Alternativ können Sie diese Option auch in den Ubuntu- Einstellungen deaktivieren: a. Gehen Sie zu Einstellungen. b. Klicken Sie auf Energiemanagement. c. Suchen Sie nach der Option Wireless Radio Control. d. Deaktivieren Sie das Kontrollkästchen daneben. Die Dockingstation wird nicht mit Strom versorgt.

  • Seite 44: Kapitel 13: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter Support kontaktieren auf der Dell Support-Seite.
  • Seite 45 Revisionsverlauf Verfolgt alle Aktualisierungen, die am Dokument vorgenommen werden. Sie enthält in der Regel das Datum der Änderung, die Versionsnummer und eine kurze Beschreibung der Änderung. Dieses Protokoll trägt dazu bei, Transparenz, Verantwortlichkeit und einen klaren Zeitplan für den Fortschritt zu gewährleisten. Tabelle 22.
