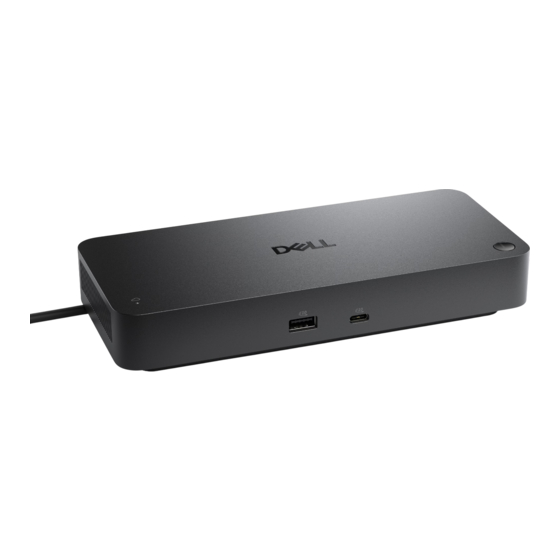

- Seite 1 Dell Pro Thunderbolt 4 Smart Dock SD25TB4 Benutzerhandbuch Vorschriftenmodell: K23A Vorschriftentyp: K23A002 April 2025 Rev. A00...
- Seite 2 WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2025 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken sind Marken der jeweiligen Eigentümer.
- Seite 3 Inhaltsverzeichnis Kapitel 1: Einführung........................4 Kapitel 2: Lieferumfang........................5 Kapitel 3: Ansichten des Dell Pro Thunderbolt 4 Smart Dock SD25TB4..........6 Oben......................................6 Vorderseite..................................... 7 Rechts..................................... 7 Zurück..................................... 8 Unten.......................................9 Kapitel 4: Hardwareanforderungen....................10 Kapitel 5: Wichtige Informationen....................11 Kapitel 6: Einrichten Ihrer Dockingstation..................12 Kapitel 7: Einrichten externer Monitore...................
- Seite 4 Einführung Das Dell Pro Thunderbolt 4 Dock SD25TB4 ist ein Gerät, das alle Ihre elektronischen Geräte über eine Thunderbolt 4-Kabelschnittstelle (USB Type-C) mit Ihrem System verbindet. Wenn Sie Ihren Computer an die Dockingstation anschließen, können Sie mehrere Peripheriegeräte anschließen. Dazu gehören Maus, Tastatur, Stereolautsprecher, externe Festplatten und hochauflösende Displays.
- Seite 5 ● Netzteil und Netzteilkabel ● Dokumentation (Schnellstarthandbuch, Sicherheits-, Umwelt- und Zulassungsinformationen) Abbildung 1. Verpackungsinhalt von Dell Pro Thunderbolt 4 Smart Dock SD25TB4 ANMERKUNG: Wenden Sie sich über die Dell Support-Website an den Dell Support, wenn eines der aufgeführten Elemente in Ihrer Verpackung fehlt. Lieferumfang...
- Seite 6 Energiesparmodus befindet oder sich im Ruhezustand befindet. ANMERKUNG: Wenn das Dell Pro Thunderbolt 4 Smart Dock mit unterstützten Dell Computern oder Computern anderer Hersteller mit Power Delivery 3.1-Fähigkeit verbunden ist, funktioniert die Dock-Taste wie der Netzschalter des Computers. Sie können damit den Laptop einschalten, ihn in den Ruhemodus versetzen, ihn aktivieren oder das Herunterfahren erzwingen.
- Seite 7 Abbildung 4. Rechte Seitenansicht 1. Vorrichtung für Wedge-Sicherheitsschloss Zum Anschluss eines Sicherheitskabels, um unbefugtes Bewegen der Dockingstation zu verhindern 2. Steckplatz für Kensington-Sicherheitskabelschloss Zum Anschluss eines Sicherheitskabels, um unbefugtes Bewegen der Dockingstation zu verhindern Ansichten des Dell Pro Thunderbolt 4 Smart Dock SD25TB4...
- Seite 8 Schließen Sie ein Netzteil an, um Ihre Dockingstation mit Strom zu versorgen. 7. USB 3.2-Gen 2-Port (10 Gbit/s) Zum Anschluss von Geräten, wie z. B. externen Speichergeräten und Druckern. Bietet Datenübertragungsgeschwindigkeiten von bis zu 10 Gbit/s. Ansichten des Dell Pro Thunderbolt 4 Smart Dock SD25TB4...
- Seite 9 Unten Abbildung 6. Untere Ansicht 1. Service-Tag-Etikett Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware-Komponenten in der Dockingstation identifizieren und auf die Gewährleistungsinformationen zugreifen können. Ansichten des Dell Pro Thunderbolt 4 Smart Dock SD25TB4...
- Seite 10 Hardwareanforderungen Bevor Sie mit der Verwendung der Dockingstation beginnen, stellen Sie sicher, dass Ihr Computer über einen Thunderbolt-Port (empfohlen) über USB Typ-C oder einen USB Typ-C mit DisplayPort Alternate-Modus verfügt, der mit der Dockingstation kompatibel ist. Hardwareanforderungen...
- Seite 11 Suchen des Service-Tags Ihres Computers. Handelt es sich nicht um einen Dell Computer, rufen Sie die Supportseite des Herstellers auf und suchen Sie nach den aktuellen Treibern. Ordnungsgemäßer Umgang mit den Kabeln Um eine optimale Leistung zu gewährleisten und die Lebensdauer Ihrer Kabel zu verlängern, befolgen Sie die folgenden Best Practices: 1.
- Seite 12 Einrichten Ihrer Dockingstation Schritte 1. Aktualisieren Sie die BIOS-, Grafikkarten-, Thunderbolt- und Netzwerktreiber des Computers über Treiber auf Dell Support-Website. ANMERKUNG: Thunderbolt-Treiberupdates gelten nur für Computer, die nativ mit Thunderbolt-Hardware konfiguriert sind, und nicht für Nicht-Thunderbolt-Computer. VORSICHT: Stellen Sie sicher, dass der Computer während der Installation des BIOS und der Treiber an eine Stromquelle angeschlossen ist.
- Seite 13 4. Verbinden Sie je nach Bedarf mehrere Bildschirme mit der Dockingstation. Die obige Abbildung zeigt die verschiedenen Videoport-Kombinationen, die für den Anschluss mehrerer Bildschirme an das Dell Pro Thunderbolt 4 Smart Dock SD25TB4 verfügbar sind. Weitere Informationen zu den unterstützten Bildschirmauflösungen finden Sie unter Bildschirmauflösung.
- Seite 14 Einrichten externer Monitore Konfigurieren der Monitore Führen Sie die folgenden Schritte aus, um mehrere Displays anzuschließen: Schritte 1. Klicken Sie auf die Schaltfläche Start und anschließend auf Settings (Einstellungen). 2. Klicken Sie auf System und wählen Sie Display (Anzeige). Einrichten externer Monitore...
- Seite 15 Betriebssystem mitzuteilen, wo sich die Monitore befinden. Einrichtung mehrerer Displays Das Dell Pro Thunderbolt 4 Smart Dock SD25TB4 unterstützt mehrere Videoausgangskonfigurationen mit 2, 3 und 4 externen Displays. ANMERKUNG: Die Dockingstation SD25TB4 unterstützt Geräte ohne Thunderbolt, diese Geräte können die Thunderbolt- Funktionen jedoch nicht nutzen.
- Seite 16 Konfiguration mit zwei Bildschirmen Abbildung 7. Konfiguration mit zwei Bildschirmen Tabelle 1. Anschluss von zwei Bildschirmen Anzahl der Displays Anschluss eins Anschluss zwei Zwei (bis zu 6K bei 60 Hz) DisplayPort 1.4-Anschluss DisplayPort 1.4-Anschluss DisplayPort 1.4-Anschluss HDMI 2.1-Port DisplayPort 1.4-Anschluss MFDP Type-C-Anschluss/Thunderbolt-Anschluss HDMI 2.1-Port MFDP Type-C-Anschluss/Thunderbolt-Anschluss Thunderbolt-Anschluss...
- Seite 17 Konfiguration mit drei Bildschirmen Abbildung 8. Konfiguration mit drei Bildschirmen Tabelle 2. Anschluss von drei Bildschirmen Anzahl der Displays Anschluss eins Anschluss zwei Anschluss drei Drei (bis zu 4K bei 60 Hz) DisplayPort 1.4-Anschluss HDMI 2.1-Port MFDP Type-C-Anschluss/ Thunderbolt-Anschluss DisplayPort 1.4-Anschluss DisplayPort 1.4-Anschluss HDMI 2.1-Port DisplayPort 1.4-Anschluss DisplayPort 1.4-Anschluss MFDP Type-C-Anschluss/...
- Seite 18 Konfiguration mit vier Bildschirmen Abbildung 9. Konfiguration mit vier Bildschirmen Tabelle 3. Anschluss von vier Bildschirmen Anzahl der Anschluss eins Anschluss zwei Anschluss drei Anschluss vier Displays Vier (bis zu 4K bei DisplayPort 1.4- DisplayPort 1.4-Anschluss HDMI 2.1-Port MFDP Type-C-Anschluss/ 60 Hz) Anschluss Thunderbolt-Anschluss DisplayPort 1.4-...
- Seite 19 Tabelle Anzeigeauflösung Anzeigeauflösungstabelle für Computer ohne Thunderbolt-Anschlüsse Tabelle 5. Anzeigeauflösungstabelle für Computer ohne Thunderbolt-Anschlüsse DisplayPort Single-Display Dual-Display Triple-Display (maximale Quad-Display (maximale – Verfügbare (maximale (maximale Auflösung) Auflösung) Bandbreite Auflösung) Auflösung) HBR3 (HBR3 x 2 DP 1.4/HDMI 2.1/ DP 1.4 + DP 1.4 + HDMI 2.1 + ●...
- Seite 20 Tabelle 5. Anzeigeauflösungstabelle für Computer ohne Thunderbolt-Anschlüsse (fortgesetzt) DisplayPort Single-Display Dual-Display Triple-Display (maximale Quad-Display (maximale – Verfügbare (maximale (maximale Auflösung) Auflösung) Bandbreite Auflösung) Auflösung) ● 6K (6144 x 3456) ● DP 1.4 + HDMI 2.1: ● DP 1.4 + DP 1.4 + MFDP ANMERKUNG: bei 60 Hz WQHD (3.440 x...
- Seite 21 Tabelle 6. Anzeigeauflösungstabelle für Computer mit Thunderbolt-Anschlüssen (fortgesetzt) DisplayPort Single-Display Dual-Display Triple-Display (maximale Quad-Display (maximale – Verfügbare (maximale (maximale Auflösung) Auflösung) Bandbreite Auflösung) Auflösung) 1. Ein 5K WUHD 2. Ein QHD (2.560 x 2. Ein QHD (2.560 x (5.120 x 2.160) 1.440) bei 60 Hz 1.440) bei 60 Hz bei 60 Hz ●...
- Seite 22 Tabelle 6. Anzeigeauflösungstabelle für Computer mit Thunderbolt-Anschlüssen (fortgesetzt) DisplayPort Single-Display Dual-Display Triple-Display (maximale Quad-Display (maximale – Verfügbare (maximale (maximale Auflösung) Auflösung) Bandbreite Auflösung) Auflösung) ○ 6K (6144 x ○ WQHD 3456) bei (3.440 x 1.440) bei 60 Hz 120 Hz ○ 5K WUHD ● DP 1.4 + HDMI 2.1 + TBT (5.120 x 2.160) Typ-C: bei 120 Hz...
- Seite 23 Tabelle 6. Anzeigeauflösungstabelle für Computer mit Thunderbolt-Anschlüssen (fortgesetzt) DisplayPort Single-Display Dual-Display Triple-Display (maximale Quad-Display (maximale – Verfügbare (maximale (maximale Auflösung) Auflösung) Bandbreite Auflösung) Auflösung) 1. Ein 5K WUHD ○ WQHD ● Intel Core Ultra (5.120 x 2.160) (3.440 x 1.440) bei 5 236V bei 120 Hz 120 Hz ●...
- Seite 24 Überprüfen Sie Ihren Device Manager, ob die Dockingstation den Intel(R) Ethernet-Controller I226-LMvP verwendet. ANMERKUNG: Unterstützt MAC Address Pass-Through auf ausgewählten Dell und nicht von Dell stammenden Computern und ermöglicht so die nahtlose Kommunikation zwischen verbundenen Geräten und dem Netzwerk ohne zusätzliche Konfiguration. Informationen dazu, ob diese Funktion auf Ihrem Computer unterstützt wird, finden Sie in...
- Seite 25 Stromversorgung ● 130 W bei Dell Computern ● 96 W bei Computern anderer Hersteller Betriebsschalterfunktionen Schalter für Ruhemodus/Reaktivieren/Ein+Aus ANMERKUNG: Bei kompatiblen Dell Computern imitiert der Netzschalter das Verhalten des Host-Netzschalters. Betriebssysteme ● Windows 10 ● Windows 11 ● Ubuntu 24.04 ● Red Hat Enterprise Linux 9.6 + ●...
- Seite 26 ● Diese Funktion wird über die BIOS-Einstellungen verwaltet, sodass Sie das BIOS-Setup-Menü starten müssen, um die Funktion zu aktivieren oder zu deaktivieren. ● Die Portdeaktivierung kann auch von der Dell Device Management Console durchgeführt werden. MFDP-Systeme der neuen Generation (Multifunktions-DisplayPort) Die neue Generation von Computern mit MFDP-Typ-C-Ports bietet folgende Konfigurationsoptionen im BIOS: 1.
- Seite 27 2. Aktivieren/Deaktivieren des externen USB-Ports, um das USB-Protokoll über USB-Typ-A- und Typ-C-Ports zu aktivieren. 3. Dell Docks aktivieren – dynamische Außerkraftsetzung, um die Systemeinstellungen auf die Dockgrenzen zu erweitern (mit Dell Dock verbundener Dock-Port war vollständig funktional und die Dockingstation verarbeitete die Dock-Portdeaktivierung lokal).
- Seite 28 Tabelle 13. Legacy-Thunderbolt-Computer (fortgesetzt) BIOS-Setup-Optionen Dockin Dell Dock Syste mkonfi gurati Dock zu modi (Typ (Typ USB- ermöglich Ports Syste Dockin Ports k. A. TBT/D Wird Wird Wird Durch System- Aktivier DP/US Aktivier P/USB bearbei bearbeitet bearbeitet Setup TBT/D Keine Wird Wird...
- Seite 29 RJ45-LED-Anzeigen Tabelle 15. Link Speed-Anzeige Verb.geschw. LED Status 10 Mbit/s 100 Mbit/s Grün 1 Gbit/s Gelb 2,5 Gbit/s Tabelle 16. Ethernet-Aktivitätsanzeige Beschreibung LED Status Nicht verbunden Verbunden Durchgängig gelb Aktivität Blinkt gelb LED-Anzeigen für Remotemanagement Tabelle 17. LED-Anzeige für Remotemanagement Beschreibung LED Status Warten auf WLAN-Bereitstellung WLAN-Verbindungsaufbau Weiß...
- Seite 30 Informationen für andere Betriebssysteme oder weitere ausführlichere Informationen finden Sie im SD25TB4-Administratorhandbuch auf der Dell Support-Website. Laden Sie die Treiber- und Firmwareupdates für das Dell Pro Thunderbolt 4 Smart Dock SD25TB4 von der Dell Support-Website herunter. Verbinden Sie die Dockingstation mit Ihrem Computer und öffnen Sie das Tool als AdministratorIn.
- Seite 31 3. Warten Sie, bis die Firmware-Aktualisierung aller Komponenten abgeschlossen ist. Im unteren Bereich wird eine Statusanzeige angezeigt. Abbildung 12. Auf Abschluss des Updates im SD25TB4-DFU-Tool warten 4. Der Aktualisierungsstatus wird über den Informationen zur Nutzlast angezeigt. Firmwareupdate für die Dell Dockingstation...
- Seite 32 ● Schrittweise eigenständige Dienstprogramme für DFU (Dock Firmware Update) und Treiberupdates. ● Verwenden von DCU (Dell Command | Update) zum Herunterladen von Treibern. ● Lokales und remote ausgeführtes Dock Asset Management über DCM (Dell Command | Monitor) und SCCM (System Center Configuration Manager).
- Seite 33 ● Konfigurieren der Einstellungen Konfiguration der Einstellungen für Dockingstationen und Peripheriegeräte Ressourcen Unter den folgenden Links finden Sie Tutorials und Anleitungsvideos zur Dell Device Management Console zur Verwendung mit Ihrem Dell Pro Smart Dock: ● Videos zu Dell Pro Thunderbolt 4 Smart Dock SD25TB4 ●...
- Seite 34 3. Was ist die Funktion der Ladestation? ● Das Dell Pro Thunderbolt 4 Smart Dock SD25TB4 kann Ihr Telefon oder andere USB-betriebene Geräte selbst dann aufladen, wenn sie nicht an einen Computer angeschlossen sind. Damit dies funktioniert, muss der Netzadapter jedoch an die Dockingstationen angeschlossen werden.
- Seite 35 7. Das Aufrufen des BIOS-Setups mit F2 oder F12 funktioniert beim POST nicht von einer externen Tastatur, die an die Dockingstation angeschlossen ist. Das Betriebssystem wird gestartet und Tastatur und Maus funktionieren erst, nachdem das Betriebssystem gestartet wurde. ● Um die Setup-Optionen vor dem Start über F2 und F12 von der Dockingstation zu aktivieren, müssen Sie die Startunterstützung für Thunderbolt-Geräte aktivieren und den Schnellstart im BIOS auf Enabled (Aktiviert) oder Auto Enabled (Automatisch aktiviert) setzen.
- Seite 36 Beim Troubleshooting Tabelle 20. Beim Troubleshooting Symptome Empfohlene Lösungen Keine Videoanzeige auf Monitoren, die mit den HDMI- oder 1. Aktualisieren Sie das BIOS und die Treiber Ihres Computers DisplayPort-Anschlüssen der Dockingstation verbunden sind. sowie die Firmware der Dockingstation auf die aktuellen verfügbaren Versionen.
- Seite 37 Tabelle 20. Beim Troubleshooting (fortgesetzt) Symptome Empfohlene Lösungen Die Videoanzeige auf dem angeschlossenen Monitor wird nicht als 1. Überprüfen Sie, ob der entsprechende Grafiktreiber (Intel/ erweiterter Monitor erkannt. NVIDIA/AMD) auf Ihrem Computer installiert ist. 2. Wenn Ihr Computer über das Windows-Betriebssystem verfügt, greifen Sie auf die Windows-Anzeigeeigenschaften zu und navigieren Sie zur Einstellung Mehrere Anzeigen, um die Anzeige in den erweiterten Modus zu versetzen.
- Seite 38 ● Enable External USB Port ● Thunderbolt-Start-Unterstützung aktivieren ANMERKUNG: Standardmäßig ist die Thunderbolt-Start- Unterstützung im BIOS-Setup auf Dell Computern deaktiviert. Infolgedessen funktionieren Peripheriegeräte, die mit der Dockingstation verbunden sind, möglicherweise nicht im Vorabbetrieb von Systemen. Wenn Sie die Dockingstation an Ihren Computer anschließen, wird ●...
- Seite 39 Tabelle 20. Beim Troubleshooting (fortgesetzt) Symptome Empfohlene Lösungen starten Sie den Computer neu, um zu sehen, ob dies das Problem löst. Wenn die Dockingstation mit einem Computer verbunden ist, auf 1. Deaktivieren Sie die Option Control WLAN radio in den BIOS- dem Ubuntu 18.04 LTS ausgeführt wird, ist das WLAN deaktiviert.
- Seite 40 Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter Support kontaktieren auf der Dell Support-Seite.
