Dell D3100 Handbuch

Inhalt

1 Inhalt
2 Technische Daten
3 Auflösung/Bildwiederholfrequenz
4 Produktübersicht
5 Empfohlene Systemanforderungen
6 Betriebstemperatur
7 Windows 7/8/8.1 Einrichtung
8 DisplayLink Manager Menü
9 So stellen Sie das Display in den erweiterten Modus ein
10 So stellen Sie das Display in den Spiegelmodus ein
11 An TV anpassen Konfiguration
12 FAQs zur Dell Dockingstation - USB 3.0 (D3100)
13 Anleitung zur Power-LED
14 Regulatorische Informationen
15 Dell kontaktieren
16 Referenzen
17 Anleitung herunterladen
18 In anderen Sprachen

D3100

HINWEIS: Ein HINWEIS weist auf wichtige Informationen hin, die Ihnen helfen, Ihren Computer besser zu nutzen.

Eine VORSICHT weist auf mögliche Hardwareschäden oder Datenverlust hin, wenn die Anweisungen nicht befolgt werden.

Eine WARNUNG weist auf die Möglichkeit von Sachschäden, Personenschäden oder Todesfällen hin.

Inhalt

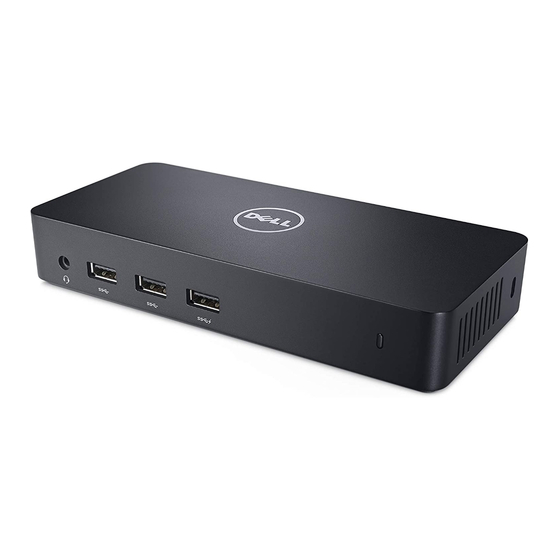

Dell Docking Station – USB 3.0 (D3100)
USB 3.0 I/O-Kabel (2 ft)
Netzteil & Netzkabel
Installations-CD
HDMI-auf-DVI-Adapter

Technische Daten

Upstream-Eingang

1 x USB 3.0 (Standard B Typ)

Downstream-Ausgänge

3 x USB 3.0
2 x USB 2.0
1 x DisplayPort
2 x HDMI
Gigabit Ethernet
Kombinierter Audioanschluss (Kopfhörer/Mikrofon)
Audio-Line-Out
2 Hochleistungsports () zum Laden von Akkus (BC 1.2).

Auflösung/Bildwiederholfrequenz

Anzahl der angeschlossenen Videoanschlüsse	DP	HDMI 1	HDMI 2
Einzeln	3840 x 2160 / 30Hz	Nicht verbunden	Nicht verbunden
Einzeln	Nicht verbunden	2560 x 1440 / 50Hz	Nicht verbunden
Einzeln	Nicht verbunden	Nicht verbunden	2560 x 1440 / 50Hz
Dual-Display	3840 x 2160 / 30Hz	2560 x 1440 / 50Hz	Nicht verbunden
Dual-Display	3840 x 2160 / 30Hz	Nicht verbunden	2560 x 1440 / 50Hz
Dual-Display	Nicht verbunden	2048 x 1152 / 60Hz	2048 x 1152 / 60Hz
Triple-Display	3840 x 2160 / 30Hz	2048 x 1152 / 60Hz	2048 x 1152 / 60Hz

*Die Auflösungsunterstützung hängt auch von der EDID-Auflösung des Displays ab.

Produktübersicht

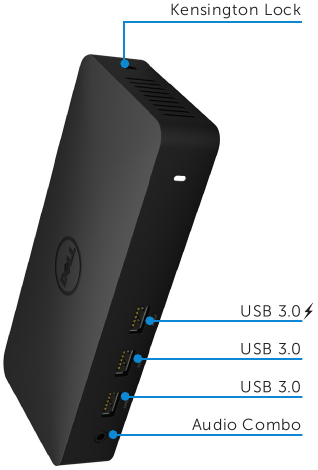

Vorderansicht

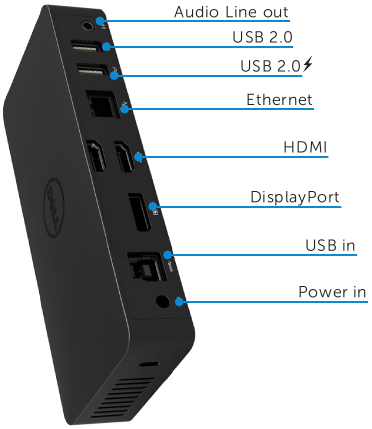

Rückansicht

Empfohlene Systemanforderungen

Hardware
Prozessor: Intel Core i7 2+GHz oder besser
Arbeitsspeicher: 8 GB
Grafikkarte: Intel HD 4000, ATI Radeon HD5/6xxx, NVidia GeForce 4xxM oder besser.
USB: USB 3.0
Festplatte: 7200 RPM oder SSD

Betriebssystem

Windows OS (Win 7, 8, 8.1) 32/64 Bit

Betriebstemperatur

Max. Betriebstemperatur beträgt 40°C

Windows 7/8/8.1 Einrichtung

Hinweis: Einrichtung mit beiliegender CD.

Doppelklicken Sie auf "Setup.exe", wenn die CD eingelegt ist.

SCHLIESSEN Sie die Dockingstation NICHT an, bevor Sie die Treiber auf Ihrem Laptop installiert haben.

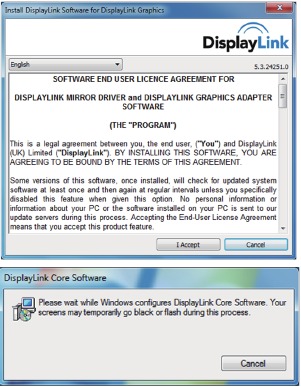

Nach dem Klicken auf "Setup.exe" wird die Endbenutzer-Lizenzvereinbarung der Installationssoftware im Fenster ausgeführt.
Klicken Sie auf "I Accept" (Ich akzeptiere). Die DisplayLink Core Software und DisplayLink Graphics werden installiert.
Schließen Sie Ihre Dockingstation und Peripheriegeräte an Ihren PC an.

Hinweis: Einrichtung ohne beiliegende CD

Verbinden Sie die Dockingstation mit Ihrem Laptop
Hinweis: Es wird empfohlen, die neuesten Treiber von der DisplayLink-Support-Website unter www.displaylink.com/support herunterzuladen.

Für Netzwerk-/IT-Administratoren besuchen Sie bitte diesen Link für ein Softwarepaket zur Unternehmensinstallation. (*Benutzerregistrierung erforderlich)
http://www.displaylink.com/corporateinstall/
Windows beginnt automatisch mit der Installation des DisplayLink-Treibers.
Befolgen Sie die Anweisungen auf dem Bildschirm, bis die Installation abgeschlossen ist.
Schließen Sie Ihre Dockingstation und Peripheriegeräte an Ihren PC an.

Menüoption	Beschreibung
DisplayLink Manager	Durch Klicken auf diesen Eintrag wird die Version der installierten DisplayLink-Software angezeigt.
Nach Updates suchen	Überprüfung auf Windows-Updates.
DisplayLink-Geräte	Überprüfung der verbundenen DisplayLink-Geräte.
Audio-Einrichtung	Öffnet das Windows-Audio-Konfigurationsfenster.
Video-Einrichtung	Öffnet das Windows-Fenster für die Bildschirmauflösung.
Bildschirmauflösung	Zeigt eine Liste der verfügbaren Auflösungen an.
Bildschirmrotation	Rotiert den Bildschirm im Uhrzeigersinn oder gegen den Uhrzeigersinn.
Erweitern auf	Erweitert das Display nach rechts oder links des Hauptdisplays.
Erweitern	Erweitert den Windows-Desktop auf das Display.
Als Hauptmonitor festlegen	Legt diesen Bildschirm als Hauptdisplay fest.
Notebook-Monitor aus	Schaltet das Display des Notebooks aus und macht das DisplayLink-Display zum Hauptdisplay.
Spiegeln	Kopiert den Inhalt des Hauptdisplays und reproduziert ihn auf diesem Display.
Aus	Schaltet das Display aus.
An TV anpassen	Verwenden Sie diese Funktion, um die Größe der Fenster an den Fernsehbildschirm anzupassen.

So stellen Sie das Display in den erweiterten Modus ein

Klicken Sie auf das DisplayLink-Symbol.
Wählen Sie "Extend" (Erweitern).
Das Gerät ist nun in die Richtung erweitert, in der es sich zuletzt in diesem Modus befand. Für mehr Kontrolle verwenden Sie das Untermenü "Extend To" (Erweitern auf) und wählen Sie eine der Optionen. Dadurch wird das Gerät in den erweiterten Modus versetzt und links/rechts/über/unter dem Hauptmonitor (primär) platziert.

So stellen Sie das Display in den Spiegelmodus ein

Klicken Sie auf das DisplayLink-Symbol.
Wählen Sie "Mirror" (Spiegeln).
Die Auflösung, Farbtiefe und Bildwiederholfrequenz des primären Bildschirms werden auf dem Monitor repliziert, der mit dem DisplayLink USB-Grafikgerät verbunden ist.

An TV anpassen Konfiguration

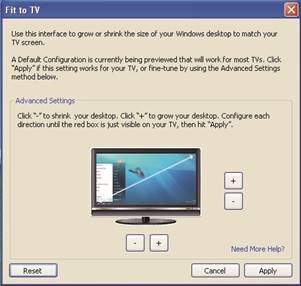

Um "Fit to TV" (An TV anpassen) zu konfigurieren, wählen Sie die Option aus der DisplayLink-Benutzeroberfläche.
Die folgende Benutzeroberfläche erscheint
Sie sehen auch einen roten Rahmen auf dem DisplayLink-Bildschirm
Der rote Rahmen zeigt die Größe des neuen Windows-Desktops an. Verwenden Sie die "+" und "-" Bedienelemente in der "Fit to TV" (An TV anpassen) Benutzeroberfläche, um die Größe des roten Rahmens zu ändern, bis er auf den Fernsehbildschirm passt.
Hinweis: Eine feinere Konfiguration der Rahmengröße kann durch Gedrückt halten der STRG-Taste und Klicken auf "+" und "-" erreicht werden.
Sobald der rote Rahmen die Ränder des Fernsehbildschirms erreicht hat, klicken Sie auf "Apply" (Anwenden), um die Größe des Windows-Desktops zu ändern.

FAQs zur Dell Dockingstation - USB 3.0 (D3100)

Fehlerbehebung	Vorgeschlagene Lösungen
Es gibt kein Videosignal auf dem an der Dockingstation angeschlossenen Monitor	Überprüfen Sie die Videoverbindungskabel. Ziehen Sie den Stecker aus der Stromversorgung, warten Sie 10 Sekunden und schließen Sie ihn dann wieder an.
Das Videosignal auf dem angeschlossenen Monitor ist verzerrt oder beschädigt.	Überprüfen Sie die Videoverbindungskabel. Überprüfen Sie die Videoauflösung unter Systemsteuerungselemente\ Anzeige\Anzeigeeinstellungen ändern.
Das Videosignal auf dem angeschlossenen Monitor wird nicht im erweiterten Modus angezeigt	Ändern Sie die Einstellungen durch: Konfigurieren unter Systemsteuerungselemente\Anzeige\ Anzeigeeinstellungen ändern. Wechseln durch Drücken der "Windows Key +P".
Die Audiobuchsen funktionieren nicht	Überprüfen Sie die Einstellungen unter Systemsteuerung\Alle Systemsteuerungselemente\Sound, um sicherzustellen, dass das USB-Audiogerät verfügbar und als Standard festgelegt ist. Klicken Sie mit der rechten Maustaste, um alle verfügbaren Optionen anzuzeigen.
USB-Ports an der Dockingstation funktionieren nicht	Ziehen Sie den Stecker aus der Stromversorgung, warten Sie 10 Sekunden und schließen Sie ihn dann wieder an. Auf den neuesten USB 3.0 Host-Controller-Treiber aktualisieren
Externer USB 3.0 Medienkartenleser wird nicht erkannt.	Ziehen Sie den Stecker aus der Stromversorgung, warten Sie 10 Sekunden und schließen Sie ihn dann wieder an. Auf den neuesten USB 3.0 Host-Controller-Treiber aktualisieren
HDCP-Inhalte können nicht auf dem angeschlossenen Monitor angezeigt werden	Die Unterstützung für HDCP-Inhalte ist derzeit nicht verfügbar.
DisplayLink-Treiber kann nicht installiert werden	Erhalten Sie den Treiber auf folgende Weisen: Laden Sie den neuesten Treiber von der DisplayLink-Website herunter. Verbinden Sie sich mit Windows Update mit der Dockingstation (über Wi-Fi oder den Ethernet-Port des Laptops).
Laptop konnte nicht mit angeschlossener Dockingstation starten	Entfernen Sie alle an die Dockingstation angeschlossenen USB-Geräte; einige nicht qualifizierte Boot-Geräte können einen Absturz beim Boot-Bildschirm verursachen.
Kein CD-Laufwerk und kein Internetzugang zum Bezug des Treibers	Besorgen Sie sich ein externes CD-Laufwerk, um den Treiber von der CD zu laden Laden Sie den Treiber von einem mit dem Internet verbundenen Computer herunter und kopieren Sie ihn auf einen USB-Stick, führen Sie dann die Einrichtung aus.
Erster Internetzugriff verursacht Fehlermeldung	Besorgen Sie sich ein externes CD-Laufwerk, um den Treiber von der CD zu laden Laden Sie den Treiber von einem mit dem Internet verbundenen Computer herunter und kopieren Sie ihn auf einen USB-Stick, führen Sie dann die Einrichtung aus.
Laptop konnte nicht über den Ethernet-Port aufwachen	Überprüfen Sie die Einstellungen unter BIOS-Elemente, um sicherzustellen, dass der Laptop die Wake-up-from-Ethernet-Port-Funktion unterstützt.

Anleitung zur Power-LED

Normaler Arbeitsmodus: Helles weißes LED-Licht
Schlafmodus: Weißes LED-Licht
Ausgeschaltet: Licht aus

Regulatorische Informationen

Das Dell USB3.0 SuperSpeed Universal Docking System - D3100 entspricht den FCC/CE-Regeln und hält sich an weltweite Vorschriften für Compliance, Technik und Umweltangelegenheiten.

Dell kontaktieren

Besuchen Sie www.dell.com/support
Wählen Sie Ihre Support-Kategorie
Wählen Sie den entsprechenden Service- oder Support-Link basierend auf Ihrem Bedarf.

Oder besuchen Sie: http://www.displaylink.com/support/.

Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden. Die Vervielfältigung dieser Materialien in jeglicher Form ohne die schriftliche Genehmigung von Dell Inc. ist strengstens untersagt.

In diesem Text verwendete Marken: Dell und das Dell-Logo sind Marken von Dell Inc., Intel^®, Centrino^®, Core™ und Atom™ sind entweder Marken oder eingetragene Marken der Intel Corporation in den USA und anderen Ländern; Microsoft^®, Windows^® und das Windows-Startbutton-Logo sind entweder Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern; Bluetooth^® ist eine eingetragene Marke von Bluetooth SIG,

Inc. und wird von Dell unter Lizenz verwendet; Blu-ray Disc™ ist eine Marke der Blu-ray Disc Association (BDA) und für die Verwendung auf Discs und Playern lizenziert; Andere Marken und Handelsnamen können in diesem Dokument verwendet werden, um entweder die Unternehmen, die die Marken und Namen beanspruchen, oder deren Produkte zu bezeichnen. Dell Inc. beansprucht kein Eigentumsinteresse an anderen Marken und Handelsnamen als den eigenen.
