- Seite 1 Dell Thunderbolt Dock WD22TB4 Benutzerhandbuch Vorschriftenmodell: K20A Vorschriftentyp: K20A001 Januar 2022 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2022 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Einleitung.........................4 Kapitel 2: Inhalt des Pakets......................5 Kapitel 3: Hardwareanforderungen....................6 Kapitel 4: Ansichten des Dell Thunderbolt Dock – WD22TB4............... 7 Oberseite....................................7 Vorderseite..................................... 7 Rechts..................................... 7 Rückseite....................................8 Unten.......................................8 Kapitel 5: Wichtige Informationen....................9 Kapitel 6: Einrichten Ihrer Dockingstation..................10 Kapitel 7: Einrichtung externer Monitore.................. -
Seite 4: Kapitel 1: Einleitung
Einleitung Das Dell Thunderbolt Dock – WD22TB4 ist ein Gerät, das alle Ihre elektronischen Geräte über eine Thunderbolt 4-Kabelschnittstelle (Typ C) mit Ihrem System verbindet. Durch Anschließen des Systems an die Dockingstation wird ein einfacher Anschluss mehrerer Peripheriegeräte ermöglicht (Maus, Tastatur, Stereo-Lautsprecher, externe Festplatte und Großbildschirme), ohne dass diese einzeln an das System angeschlossen werden müssen. -
Seite 5: Kapitel 2: Inhalt Des Pakets
Die Dockingstation wird mit den unten genannten Komponenten geliefert: 1. Dockingstation 2. Netzadapter und Netzkabel 3. Dokumentation (Schnellstarthandbuch, Sicherheits-, Umwelt- und Zulassungsinformationen) ANMERKUNG: Wenden Sie sich an den Dell Support, wenn eines der aufgeführten Elemente in Ihrer Verpackung fehlt. Inhalt des Pakets... -
Seite 6: Kapitel 3: Hardwareanforderungen
Hardwareanforderungen Stellen Sie vor der Verwendung der Dockingstation sicher, dass Ihr System über einen für die Unterstützung der Dockingstation konzipierten USB-Typ-C-Anschluss mit DisplayPort Alternate-Modus (unterstützt) oder Thunderbolt-Port (empfohlen) über USB-Typ-C verfügt. Hardwareanforderungen... -

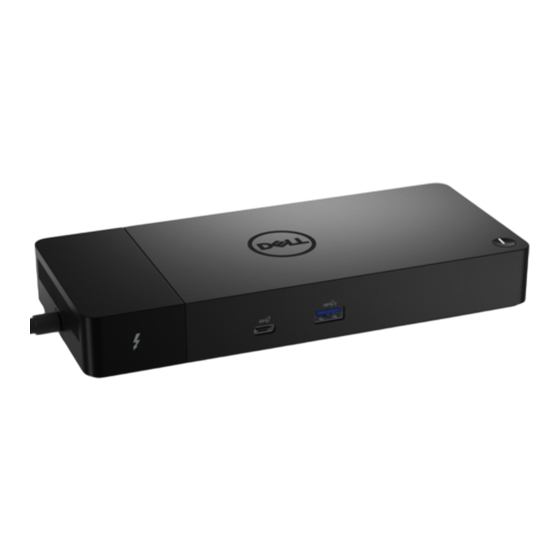

Seite 7: Kapitel 4: Ansichten Des Dell Thunderbolt Dock - Wd22Tb4
1. Ruhemodus/Reaktivierung/Einschalt-Taste ANMERKUNG: Der Dock-Schalter entspricht dem Netzschalter des Systems. Wenn Sie das Dell Thunderbolt Dock WD22TB4 an unterstützte Dell Computer anschließen, funktioniert der Dock-Schalter wie der Netzschalter Ihres Computers und kann verwendet werden, um den Computer einzuschalten, in den Ruhemodus zu versetzen oder das Herunterfahren zu erzwingen. -
Seite 8: Rückseite
Rückseite 1. DisplayPort 1.4-Ports 2. HDMI 2.0-Anschluss 3. USB 3.2-Gen 2-Typ-C-Port mit DisplayPort 1.4 Alt-Modus 4. USB 3.2 Gen 1-Ports 5. Netzwerkanschluss (RJ-45) 6. Netzanschluss 7. Thunderbolt 4-Anschlüsse Unten 1. Service-Tag-Etikett Ansichten des Dell Thunderbolt Dock – WD22TB4... -
Seite 9: Kapitel 5: Wichtige Informationen
Treiber zu finden. Weitere Informationen dazu, wie Sie das Service-Tag Ihres Computers finden, finden Sie unter Suchen des Service-Tags Ihres Computers. Für Systeme, die nicht von Dell sind, besuchen Sie bitte die Support-Seite des jeweiligen Herstellers, um die neuesten Treiber zu finden. Aktualisieren des Treibersatzes für Dell Thunderbolt Dock - WD22TB4 Um sicherzustellen, dass die Dockingstation ordnungsgemäß... -
Seite 10: Kapitel 6: Einrichten Ihrer Dockingstation
Einrichten Ihrer Dockingstation Schritte 1. Aktualisieren Sie die BIOS-, Grafikkarten-, Thunderbolt- und Netzwerktreiber des Systems über www.dell.com/support/drivers. ANMERKUNG: Thunderbolt-Treiberupdates gelten nur für Systeme, die nativ mit Thunderbolt-Hardware konfiguriert sind, und nicht für Nicht-Thunderbolt-Systeme. VORSICHT: Stellen Sie sicher, dass das System während der Installation des BIOS und der Treiber an eine Stromquelle angeschlossen ist. - Seite 11 Die obige Tabelle zeigt die verschiedenen Videoport-Kombinationen, die für den Anschluss mehrerer Bildschirme an die Dell WD22TB4 Dockingstation verfügbar sind. Weitere Informationen zu den unterstützten Bildschirmauflösungen finden Sie unter Bildschirmauflösung. Einrichten Ihrer Dockingstation...
-
Seite 12: Kapitel 7: Einrichtung Externer Monitore
Einrichtung externer Monitore Themen: • Konfigurieren der Monitore • Display-Bandbreite • Tabelle Anzeigeauflösung Konfigurieren der Monitore Beim Anschließen von zwei Anzeigen führen Sie die folgenden Schritte aus: Schritte 1. Klicken Sie auf die Schaltfläche Start und anschließend auf Settings (Einstellungen). 2. -
Seite 13: Display-Bandbreite
3. Ändern Sie im Abschnitt „Multiplay-Displays“ die Displaykonfiguration nach Bedarf. ANMERKUNG: Die Bildschirmtopologie kann konfiguriert werden, indem Sie die Bildschirme im Abschnitt „Displays auswählen und neu anordnen“ verschieben, um dem Betriebssystem mitzuteilen, wo sich die Monitore befinden. Display-Bandbreite Externe Monitore benötigen eine bestimmte Bandbreite, um ordnungsgemäß zu funktionieren. Monitore mit höherer Auflösung benötigen eine höhere Bandbreite. -
Seite 14: Tabelle Anzeigeauflösung
Tabelle Anzeigeauflösung WD22TB4 für Nicht-Thunderbolt-Systeme Tabelle 2. WD22TB4 für Nicht-Thunderbolt-Systeme DisplayPort Einzelner Bildschirm Zwei Bildschirme Drei Bildschirme Vier Bildschirme – Verfügbare (maximale (maximale (maximale Auflösung) (maximale Auflösung) Bandbreite Auflösung) Auflösung) HBR2 (HBR2 x 2 ● DP 1.4 + DP 1.4: ●... - Seite 15 Tabelle 3. WD22TB4 für Thunderbolt-Systeme (fortgesetzt) DisplayPort Einzelner Bildschirm Zwei Bildschirme Drei Bildschirme Vier Bildschirme – Verfügbare (maximale (maximale (maximale Auflösung) (maximale Auflösung) Bandbreite Auflösung) Auflösung) ● DP 1.4 + HDMI ● DP 1.4 + DP 1.4 + MFDP 2.0: QHD (2560 x Typ-C: 2 x QHD (2560 1440) bei 60 Hz x 1440) bei 60 Hz + 1 x...
- Seite 16 Tabelle 3. WD22TB4 für Thunderbolt-Systeme (fortgesetzt) DisplayPort Einzelner Bildschirm Zwei Bildschirme Drei Bildschirme Vier Bildschirme – Verfügbare (maximale (maximale (maximale Auflösung) (maximale Auflösung) Bandbreite Auflösung) Auflösung) ● DP 1.4 + HDMI 2.0: ● DP 1.4 + DP 1.4 + MFDP 3 x 4K (3840 x 2160) bei Typ-C: 4K (3840 x 4K (3840 x 2160)
- Seite 17 ANMERKUNG: Wenn Monitore mit höherer Auflösung verwendet werden, wird über den Grafiktreiber anhand der Monitorspezifikationen und Anzeigekonfigurationen eine Entscheidung getroffen. Einige Auflösungen werden möglicherweise nicht unterstützt und werden daher aus der Windows-Anzeigesteuerung entfernt. ANMERKUNG: Die externe Anzeige kann nicht physisch über das Linux Betriebssystem ausgeschaltet werden. Die Anzahl der externen Bildschirme ist um eins geringer als die in der obigen Tabelle angezeigte Anzahl.
-
Seite 18: Kapitel 8: Austauschen Des Usb-Typ-C-Kabelmoduls
Austauschen des USB-Typ-C-Kabelmoduls Voraussetzungen Das Dell Thunderbolt Dock – WD22TB4 wird mit einem wartungsfähigen Kabelmodul ausgeliefert. Das USB-Typ-C-Kabelmodul auf der Dockingstation kann entfernt und ersetzt werden, indem Sie die folgenden Schritte ausführen: Schritte 1. Drehen Sie die Dockingstation um. Austauschen des USB-Typ-C-Kabelmoduls... - Seite 19 2. Entfernen Sie die zwei Schrauben (M2.5x5) an der Unterseite der Dockingstation. Austauschen des USB-Typ-C-Kabelmoduls...
- Seite 20 3. Ziehen Sie das Kabelmodul mithilfe eines Kunststoffstifts vorsichtig von der Dockingstation ab. Austauschen des USB-Typ-C-Kabelmoduls...
- Seite 21 4. Wackeln Sie vorsichtig am USB-Typ-C-Kabelmodul und entfernen Sie es aus seinem Anschluss an der Dockingstation. 5. Nehmen Sie das Ersatzkabelmodul aus der Verpackung. 6. Richten Sie das Kabelmodul aus und setzen Sie es in die Dockingstation ein. 7. Schieben Sie das Kabelmodul, um es mit den Anschlüssen an der Dockingstation zu verbinden. 8.
-
Seite 22: Aktualisieren Der Wd19-Docks
In den folgenden Themen wird der Prozess zum Upgrade von Dockingstationen der WD19 Serie beschrieben. Upgrade des Kabelmoduls auf Thunderbolt 4 Die folgenden Dockingstationen sind kompatibel mit dem Thunderbolt 4-Kabelmodul wie auf dem Dell Thunderbolt Dock – WD22TB4: 1. Dell Dock – WD19 2. - Seite 23 Firmware-Aktualisierung vor Firmware-Aktualisierung Dockingstation dem Upgrade des nach dem Upgrade des Kabelmoduls Kabelmoduls 2. Dell Dock – WD19S 3. Dell Thunderbolt Dock – WD19TB 4. Dell Thunderbolt Dock – WD19TBS 5. Dell Performance Dock – WD19DC 6. Dell Performance Dock –...
-
Seite 24: Kapitel 9: Technische Daten
Technische Daten des Produkts • Netzadapter – Technische Daten • Portdeaktivierung • LED-Status-Anzeigen • Übersicht zu Dell ExpressCharge und ExpressCharge Boost • Docking – Technische Daten Technische Daten des Produkts Tabelle 6. Technische Daten des Produkts Funktion Technische Daten Modell WD22TB4 Videoanschlüsse... -
Seite 25: Netzadapter - Technische Daten
450 g (0,99 lb) DC-in-Port 7,4 mm Kabel 0,8 m für WD22TB4 Stromversorgung ● 130 W auf Dell Systemen mit 180-W-Netzadapter ● 90 W zum System eines anderen Anbieters mit 180-W- Netzadapter Systemanforderungen Kompatibel mit USB-Typ-C-Thunderbolt-Systemen und USB-Typ- C-Systemen mit DisplayPort Alternate-Modus Betriebsschalterfunktionen Schalter für Ruhemodus/Reaktivieren/Ein+Aus... -
Seite 26: Portdeaktivierung
● Die Funktion wird über das BIOS angeboten und erfordert, dass der Benutzer das BIOS-Setup-Menü startet, um die Funktion zu aktivieren/deaktivieren. ● Die Portdeaktivierung erfolgt auf niedriger Ebene und kann vom Betriebssystem nicht deaktiviert werden. ● Die Portdeaktivierung wird auf Dell Docks erweitert, indem die Systemkonfiguration importiert und die Einstellungen lokal angewendet werden. MFDP-Systeme der neuen Generation (Multifunktions-DisplayPort) Die neue Generation von Systemen mit MFDP-Typ-C-Ports bietet folgende Konfigurationsoptionen im BIOS: 1. - Seite 27 3. Aktivieren/Deaktivieren der integrierten NIC (diese Einstellung wird von der Dockingstation importiert). Die folgende Tabelle zeigt, wie sich diese Einstellungen auf die Funktionalität der Dockingstation auswirken: Tabelle 9. TBT-Systeme (Thunderbolt) der neuen Generation MFDP-System Docking- Dell WD22TB4 Dock Systemkonfigur BIOS-Setup-Optionen Thund Basis...
- Seite 28 2. Aktivieren/Deaktivieren des externen USB-Ports, um das USB-Protokoll über USB-Typ-A- und Typ-C-Ports zu aktivieren. 3. Enable Dell Docks (Dell Docks aktivieren) – dynamische Außerkraftsetzung, um die Systemeinstellungen auf die Dockgrenzen zu erweitern (mit Dell Dock verbundener Dock-Port war vollständig funktional, und die Dockingstation verarbeitete die Dock- Portdeaktivierung lokal).
-
Seite 29: Led-Status-Anzeigen
Übersicht zu Dell ExpressCharge und ExpressCharge Boost ● Mit Dell ExpressCharge kann eine leere Batterie bei ausgeschaltetem System innerhalb von einer Stunde bis zu 80 % und innerhalb von ca. zwei Stunden bis zu 100 % geladen werden. ● Mit Dell ExpressCharge Boost kann eine leere Batterie innerhalb von 15 Minuten bis zu 35 % geladen werden. -
Seite 30: Docking - Technische Daten
Docking – Technische Daten Tabelle 16. Betriebs- und Lagerungsumgebung Beschreibung Betrieb Lagerung Temperaturbereich 0–35 °C (32–95 °F) ● Lagerung: −20 °C bis 60 °C (−4 °F bis 140 °F) ● Versand: −20 °C bis 60 °C (−4 °F bis 140 °F) Relative Luftfeuchtigkeit (maximal) 10 bis 80 % (nicht kondensierend) ●... -
Seite 31: Kapitel 10: Firmwareupdate Für Die Dell Dockingstation
Die bereitgestellten Informationen gelten für Windows-Benutzer, die das ausführbare Tool verwenden. Informationen für andere Betriebssysteme oder weitere ausführlichere Informationen finden Sie im WD22TB4-Administratorhandbuch unter www.dell.com/support. Laden Sie den Dell WD22TB4 -Docktreiber und das Firmwareupdate von www.dell.com/support herunter. Schließen Sie das Dock an das System an und rufen Sie das Tool im Administratormodus auf. - Seite 32 3. Warten Sie, bis die Firmware-Aktualisierung aller Komponenten abgeschlossen ist. Im unteren Bereich wird eine Statusanzeige angezeigt. 4. Der Aktualisierungsstatus wird über den Informationen zur Nutzlast angezeigt. Firmwareupdate für die Dell Dockingstation...
- Seite 33 ● Schrittweise eigenständige Dienstprogramme für DFU (Dock Firmware Update) und Treiberupdates. ● Verwenden von DCU (Dell Command | Update) zum Herunterladen von Treibern. ● Lokales und remote ausgeführtes Dock Asset Management über DCM (Dell Command | Monitor) und SCCM (System Center Configuration Manager).
-
Seite 34: Kapitel 11: Häufig Gestellte Fragen
Dies ist beabsichtigt und die Dockingstation funktioniert wie erwartet. 3. Was ist die Ladegerätfunktion? ● Dell Thunderbolt Dock WD22TB4 kann Ihr Telefon oder andere USB-betriebene Geräte auch ohne Verbindung mit dem System aufladen. Damit dies funktioniert, muss der Netzadapter jedoch an die Dockingstationen angeschlossen werden. -
Seite 35: Kapitel 12: Fehlerbehebung Beim Dell Thunderbolt Dock - Wd22Tb4
● Unter Verwendung einer Intel Grafikkarte und des systemeigenen LCD-Bildschirms können nur zwei Bildschirme unterstützt werden. ● Wenn Sie separate Nvidia- oder AMD-Grafikkarten verwenden, unterstützt die Dockingstation drei externe Bildschirme plus den systemeigenen LCD-Bildschirm. Fehlerbehebung beim Dell Thunderbolt Dock – WD22TB4... - Seite 36 Schalten Sie anschließend die Dockingstation wieder ein, indem Sie den Netzadapter an das Dock anschließen und danach das Typ-C-Kabel mit dem Computer verbinden. ● Dell Dock unterstützt HDCP bis HDCP 2.2. 5. Der Inhalt des Verschlüsselungssystems High-Bandwidth Digital Content Protection (HDCP) wird auf dem angeschlossenen ANMERKUNG: Der Monitor bzw.
- Seite 37 Unterstützung aktivieren) 11. Der Netzadapter wird auf der Seite „Battery Information“ ● 1. Stellen Sie sicher, dass WD22TB4 ordnungsgemäß an den (Batterieinformationen) im Dell BIOS-Setup als „Not Installed“ eigenen Adapter angeschlossen ist (130 W). (Nicht installiert) angezeigt, wenn das Typ-C/Thunderbolt 3-Typ- ●...
- Seite 38 12. An die Dockingstation angeschlossene Peripheriegeräte können ● Die Thunderbolt-Startunterstützung ist im BIOS-Setup auf in einer Vor-Betriebssystemumgebung nicht ausgeführt werden. Ihrem Dell Computer standardmäßig deaktiviert. Mit dieser Standardeinstellung können die Dockingstation und die an die Dockingstation angeschlossenen Peripheriegeräte in einer Vor- Betriebssystemumgebung nicht ausgeführt werden.
- Seite 39 Tabelle 18. Symptome und Lösungen (fortgesetzt) Symptome Empfohlene Lösungen ● Aktivieren Sie die WD22TB4-Supportmatrix für mehrere Displays. ● Starten Sie die Dockingstation neu. Fehlerbehebung beim Dell Thunderbolt Dock – WD22TB4...
-
Seite 40: Kapitel 13: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
