- Seite 1 Dell Dockingstation WD19S Benutzerhandbuch Vorschriftenmodell: K20A Vorschriftentyp: K20A001 Februar 2021 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Docking-Statusanzeige............................25 Docking – Technische Daten.............................25 Eingabe/Ausgabe-Anschlüsse (E/A-Anschlüsse)....................26 Übersicht zu Dell ExpressCharge und ExpressCharge Boost..................27 Kapitel 10: Firmwareupdate für die Dell Dockingstation..............28 Kapitel 11: Häufig gestellte Fragen....................31 Kapitel 12: Troubleshooting für Dell Dockingstation WD19S...............32 Symptome und Lösungen..............................32 Kapitel 13: Wie Sie Hilfe bekommen....................36 Kontaktaufnahme mit Dell.............................. -
Seite 4: Kapitel 1: Einführung

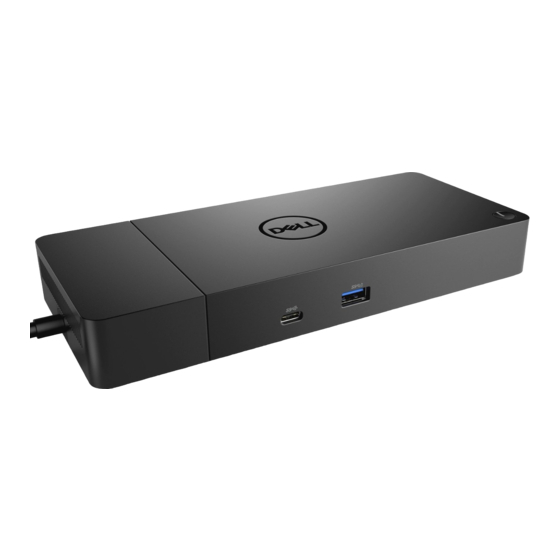

Einführung Die Dell Dockingstation WD19S ist ein Gerät, das alle Ihre elektronischen Geräte über eine Kabelschnittstelle mit Ihrem System verbindet. Durch Anschließen des Systems an die Dockingstation wird der Zugriff auf alle Peripheriegeräte ermöglicht (Maus, Tastatur, Stereo- Lautsprecher, externe Festplatte und Großbildschirme), ohne dass diese einzeln an das System angeschlossen werden müssen. -
Seite 5: Kapitel 2: Lieferumfang
Lieferumfang Die Dockingstation wird mit den unten genannten Komponenten geliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben und nehmen Sie Kontakt mit Dell auf, falls etwas fehlt (Kontaktinformationen siehe Rechnung). Tabelle 1. Lieferumfang Inhalt Technische Daten 1. Dockingstation mit USB-Typ-C-Kabel 2. - Seite 6 Tabelle 1. Lieferumfang (fortgesetzt) Inhalt Technische Daten Sicherheits-, Umwelt- Zulassungsbestimmunge Lieferumfang...
-
Seite 7: Kapitel 3: Hardwareanforderungen
Stellen Sie vor der Verwendung der Dockingstation sicher, dass Ihr System über einen für die Unterstützung der Dockingstation konzipierten DisplayPort über USB-Typ-C verfügt. ANMERKUNG: Dell Dockingstationen werden von ausgewählten Dell Systemen unterstützt. Die Liste der unterstützten Systeme und empfohlenen Dockingstationen finden Sie im Leitfaden zur Kompatibilität der Dell Dockingstation-Produkte. -
Seite 8: Kapitel 4: Identifizieren Der Teile Und Funktionen
Schalter für Ruhemodus/Reaktivieren/Ein+Aus ANMERKUNG: Der Dock-Schalter entspricht dem Netzschalter des Systems. Wenn Sie die Dell Dockingstation WD19S an unterstützte Dell Systeme anschließen, funktioniert der Dock-Schalter wie der Netzschalter Ihres Systems und kann verwendet werden, um das System einzuschalten, in den Ruhemodus zu versetzen oder das Herunterfahren zu erzwingen. - Seite 9 Abbildung 2. Vorderansicht USB 3.1-Gen1/Gen2-Port (Typ-C) USB 3.1-Gen1-Port mit PowerShare Abbildung 3. Linke Seitenansicht Vorrichtung für Wedge-Sicherheitsschloss Vorrichtung für Kensington-Sicherheitsschloss Identifizieren der Teile und Funktionen...
- Seite 10 Abbildung 4. Rückansicht DisplayPort 1.4 (2) HDMI2.0-Anschluss USB 3.1-Gen1/Gen2-Port (Typ-C) mit DisplayPort 1.4 USB 3.1-Gen1-Port (2) Netzwerkanschluss (RJ-45) Netzanschluss Identifizieren der Teile und Funktionen...
- Seite 11 Abbildung 5. Unterseite 1. Service-Tag-Etikett Identifizieren der Teile und Funktionen...
-
Seite 12: Kapitel 5: Wichtige Informationen
Vor der Verwendung der Dockingstation müssen Dell Dockingstation-Treiber (Realtek USB GBE Ethernet Controller-Treiber) installiert werden, um die volle Funktionalität nutzen zu können. Dell empfiehlt, vor der Verwendung der Dockingstation das System-BIOS und den Grafikkartentreiber auf die neueste Version zu aktualisieren. Die Verwendung älterer BIOS-Versionen und Treiber kann dazu führen, dass die Dockingstation von Ihrem System nicht erkannt wird oder nicht optimal funktioniert. -
Seite 13: Kapitel 6: Kurzanleitung Für Die Hardware
Kurzanleitung für die Hardware Schritte 1. Aktualisieren Sie das BIOS, die Grafikkarten und die Treiber des Systems über www.dell.com/support/drivers. Kurzanleitung für die Hardware... - Seite 14 2. Schließen Sie den Wechselstromadapter an eine Steckdose an. Verbinden Sie anschließend den Netzadapter mit dem 7,4-mm-DC-in- Netzeingang der Dell Dockingstation WD19S. Kurzanleitung für die Hardware...
- Seite 15 Abbildung 6. Netzadapter anschließen 3. Schließen Sie den USB-Typ-C-Stecker an das System an. Aktualisieren Sie die Firmware der Dell Dockingstation WD19S über www.dell.com/support/drivers. Kurzanleitung für die Hardware...
- Seite 16 Abbildung 7. Anschließen des USB-Typ-C-Steckers 4. Verbinden Sie je nach Bedarf mehrere Bildschirme mit der Dockingstation. Kurzanleitung für die Hardware...
- Seite 17 Abbildung 8. Anschließen mehrerer Bildschirme Kurzanleitung für die Hardware...
-
Seite 18: Kapitel 7: Einrichtung Externer Monitore
Tabelle Anzeigeauflösung Aktualisieren der Grafiktreiber für Ihren Computer Die Microsoft Windows-Betriebssysteme beinhalten nur den VGA-Grafiktreiber. Deshalb wird zur Erreichung optimaler Grafikleistung empfohlen, den für Ihren Computer geeigneten Dell Grafiktreiber zu installieren. Dieser steht unter dell.com/support im Abschnitt „Video“ zur Verfügung. ANMERKUNG: 1. -
Seite 19: Display-Bandbreite
5,6 Gbps 1 x 4K-Bildschirm (3840 x 2160) bei 30 Hz 6,2 Gbps 1 x 4K-Bildschirm (3840 x 2160) bei 60 Hz 12,5 Gbps Tabelle Anzeigeauflösung Tabelle 3. WD19S DisplayPort – Verfügbare Bandbreite Einzelner Bildschirm Zwei Bildschirme Drei Bildschirme (maximale (maximale (maximale Auflösung) - Seite 20 60 Hz ANMERKUNG: Die Typ-C-Anschlüsse der Art HDMI2.0 und MFDP (Multifunktions-DisplayPort) auf der Rückseite aller Dockingstationen der WD19S-Reihe sind umschaltbar. HDMI2.0- und MFDP-Typ-C-Ports können nicht gleichzeitig zwei Monitore unterstützen. Nur jeweils einer dieser Ports kann als Anzeigegerät verwendet werden. ANMERKUNG: Wenn Monitore mit höherer Auflösung verwendet werden, wird über den Grafiktreiber anhand der...
-
Seite 21: Kapitel 8: Entfernen Des Usb-Typ-C-Kabelmoduls
Entfernen des USB-Typ-C-Kabelmoduls Voraussetzungen Die Dell Dockingstation WD19S wird mit angeschlossenem USB-Typ-C-Kabel geliefert. Führen Sie zum Entfernen/Ändern des Kabelmoduls die folgenden Schritte aus: Schritte 1. Drehen Sie die Dockingstation um. Entfernen des USB-Typ-C-Kabelmoduls... - Seite 22 2. Entfernen Sie die beiden Schrauben (M2,5x5) [1] und drehen Sie die Dockingstation um [2]. Entfernen des USB-Typ-C-Kabelmoduls...
- Seite 23 3. Ziehen Sie das Kabelmodul vorsichtig von der Dockingstation ab. Entfernen des USB-Typ-C-Kabelmoduls...
- Seite 24 4. Heben Sie das USB-Typ-C-Kabelmodul an und entfernen Sie es von seinem Anschluss im Inneren der Dockingstation. Entfernen des USB-Typ-C-Kabelmoduls...
-
Seite 25: Kapitel 9: Technische Daten
Technische Daten Themen: • LED-Status-Anzeigen • Docking – Technische Daten • Eingabe/Ausgabe-Anschlüsse (E/A-Anschlüsse) • Übersicht zu Dell ExpressCharge und ExpressCharge Boost LED-Status-Anzeigen Netzadapter-LED Tabelle 4. Netzadapter-LED-Anzeige Zustand LED-Funktionsweise Der Netzadapter ist an eine Wandsteckdose angeschlossen Dreimaliges Blinken Docking-Statusanzeige Tabelle 5. Docking-Station-LED-Anzeigen... -
Seite 26: Stromversorgung
● Unterstützung für MAC Address Passthrough bei ausgewählten Dell Systemen. Weitere Informationen finden Sie im Installationshandbuch für die Plattform. ● Vorne USB 3.1 Gen1 x1: Dell PowerShare BC 1.2; 2 A bei 5 V (max. 10 W) USB-Anschlüsse ● Vorne USB 3.1 Gen1/Gen2 (Typ-C): 1,5 A bei 5 V (max. 7,5 W) ●... -
Seite 27: Übersicht Zu Dell Expresscharge Und Expresscharge Boost
Übersicht zu Dell ExpressCharge und ExpressCharge Boost ● Mit Dell ExpressCharge kann eine leere Batterie bei ausgeschaltetem System innerhalb von einer Stunde bis zu 80 % und innerhalb von ca. zwei Stunden bis zu 100 % geladen werden. ● Mit Dell ExpressCharge Boost kann eine leere Batterie innerhalb von 15 Minuten bis zu 35 % geladen werden. -
Seite 28: Kapitel 10: Firmwareupdate Für Die Dell Dockingstation
Die bereitgestellten Informationen gelten für Windows-Benutzer, die das ausführbare Tool verwenden. Informationen für andere Betriebssysteme oder weitere ausführlichere Informationen finden Sie im WD19-Administratorhandbuch unter www.dell.com/support. Laden Sie den WD19S-Treiber und das Firmwareupdate von www.dell.com/support herunter. Schließen Sie das Dock an das System an und rufen Sie das Tool im Administratormodus auf. - Seite 29 3. Warten Sie, bis die Firmware-Aktualisierung aller Komponenten abgeschlossen ist. Im unteren Bereich wird eine Statusanzeige angezeigt. 4. Der Aktualisierungsstatus wird über den Informationen zur Nutzlast angezeigt. Firmwareupdate für die Dell Dockingstation...
- Seite 30 ● Schrittweise eigenständige Dienstprogramme für DFU (Dock Firmware Update) und Treiberupdates. ● Verwenden von DCU (Dell Command | Update) zum Herunterladen von Treibern. ● Lokales und remote ausgeführtes Dock Asset Management über DCM (Dell Command | Monitor) und SCCM (System Center Configuration Manager).
-
Seite 31: Kapitel 11: Häufig Gestellte Fragen
5. Was ist die Ladegerätfunktion? ● Sie können mit der Dell Dockingstation WD19S Ihr Handy oder Ihr Ladegerät ohne Verbindung mit dem System aufladen. Sie müssen nur sicherstellen, dass Ihr Dock mit einer externen Stromquelle verbunden ist. Der Lüfter des Docks dreht sich automatisch, wenn das Dock heiß... -
Seite 32: Kapitel 12: Troubleshooting Für Dell Dockingstation Wd19S
● Unter Verwendung einer Intel Grafikkarte und des systemeigenen LCD-Bildschirms können nur zwei zusätzliche Bildschirme unterstützt werden. ● Wenn Sie separate NVIDIA- oder AMD-Grafikkarten verwenden, unterstützt die Dockingstation drei externe Bildschirme plus den systemeigenen LCD-Bildschirm. Troubleshooting für Dell Dockingstation WD19S... - Seite 33 Sie den Netzadapter an die Dockingstation anschließen und danach das Typ-C-Kabel mit dem System verbinden. ● Das Dell Dock unterstützt HDCP bis zu HDCP 2.2. Der Inhalt des Verschlüsselungssystems High-Bandwidth Digital Content Protection (HDCP) wird auf dem angeschlossenen ANMERKUNG: Der Monitor bzw.
- Seite 34 ● 2. Enable External USB Port (Externen USB-Port aktivieren) Der Netzadapter wird auf der Seite „Battery Information“ ● 1. Stellen Sie sicher, dass die Dell Dockingstation WD19S (Batterieinformationen) im Dell BIOS-Setup als „Not Installed“ ordnungsgemäß an den entsprechenden Adapter (130 W oder (Nicht installiert) angezeigt, wenn das Typ-C-Kabel verbunden ist.
- Seite 35 ● Bitte deaktivieren Sie die Option Control WLAN radio im Dockingstation mit dem System verbunden wird. Das WLAN wird BIOS. wieder eingeschaltet, nachdem das System neu gestartet wurde. ● Die Option steht zur Verfügung in: Settings -> Power Management -> Wireless Radio Control. Troubleshooting für Dell Dockingstation WD19S...
-
Seite 36: Kapitel 13: Wie Sie Hilfe Bekommen
Info über diese Aufgabe Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den...
