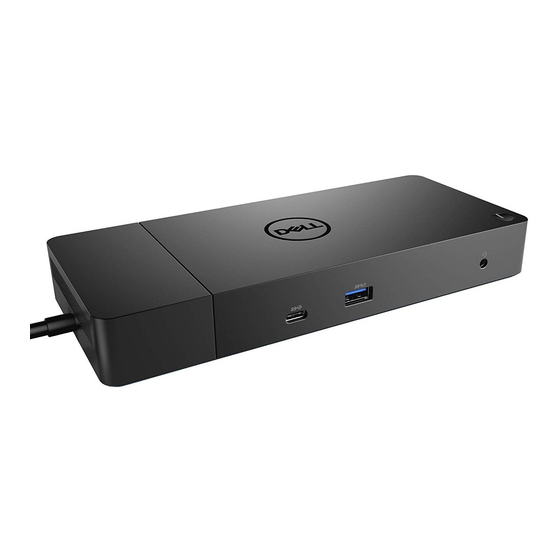

Einführung Die Dell Dockingstation WD19 ist ein Gerät, das alle Ihre elektronischen Geräte über eine USB-Typ-C-Kabelschnittstelle mit Ihrem Computer verbindet. Durch Anschließen des Computers an die Dockingstation wird der Zugriff auf alle Peripheriegeräte ermöglicht (Maus, Tastatur, Stereo-Lautsprecher, externe Festplatte und Großbildschirme), ohne dass diese einzeln an den Computer angeschlossen werden müssen.
Lieferumfang Die Dockingstation wird mit den unten genannten Komponenten geliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben und nehmen Sie Kontakt mit Dell auf, falls etwas fehlt (Kontaktinformationen siehe Rechnung). Tabelle 1. Lieferumfang Inhalt Technische Daten 1. Dockingstation mit USB-Typ-C-Kabel 2.
Seite 6
Inhalt Technische Daten Sicherheits-, Umwelt- Zulassungsbestimmunge Lieferumfang...
**Precision 7520/7530/7540/7720/7730/7740 require more power than 130 W, so when docked with the Dell Dock WD19 (130 W/180 W) or Dell Thunderbolt Dock WD19TB, the workstation power adapter needs to be plugged in for optimal operation. For the best experience with Precision 7530/7540 or 7730/7740, choose the Dell Performance Dock WD19DC which comes with a dual USB-C connector that provides up to 210 W power delivery, so you no longer need an extra power adapter.
The dock button is designed to replicate your system's power button. If you connect the Dell Docking Station WD19 to supported Dell computers, the dock button works like your computer's power button and you can use it to power on/sleep/force shutdown the computer.
Seite 9
Figure 2. Front view USB 3.1 Gen1/Gen2 Type-C port USB 3.1 Gen1 port with PowerShare Audio headset port Figure 3. Left view Wedge-shaped lock slot Identifying Parts and Features...
Seite 10
Kensington lock slot Figure 4. Back view Line-out port DisplayPort 1.4 (2) HDMI2.0 port USB 3.1 Gen1/Gen2 Type-C port with DisplayPort 1.4 USB 3.1 Gen1 port (2) Network connector (RJ-45) Power connector Identifying Parts and Features...
Seite 11
Figure 5. Bottom view 1. Service tag label Identifying Parts and Features...
Wichtige Informationen Bevor Sie die Dockingstation verwenden, müssen Sie das BIOS des Computers und die Treiber/Firmware der Dell Dockingstation auf die neueste auf www.dell.com/support verfügbare Version aktualisieren. Die Verwendung älterer BIOS-Versionen und Treiber kann dazu führen, dass die Dockingstation von Ihrem Computer nicht erkannt wird oder nicht optimal funktioniert.
Kurzanleitung für die Hardware 1. Aktualisieren Sie das BIOS, die Grafikkarten und die Treiber des Systems über www.dell.com/support/drivers. Kurzanleitung für die Hardware...
Seite 14
2. Schließen Sie den Wechselstromadapter an eine Steckdose an. Verbinden Sie anschließend den Netzadapter mit dem 7,4-mm-DC-in- Netzeingang der Dell Dockingstation WD19. Abbildung 6. Netzadapter anschließen 3. Schließen Sie den USB-Typ-C-Anschluss an den Computer an. Aktualisieren Sie die Firmware der Dell Dockingstation WD19 über www.dell.com/support/drivers. Kurzanleitung für die Hardware...
Seite 15
Abbildung 7. Anschließen des USB-Typ-C-Ports 4. Verbinden Sie je nach Bedarf mehrere Bildschirme mit der Dockingstation. Abbildung 8. Anschließen mehrerer Bildschirme Kurzanleitung für die Hardware...
Einrichtung externer Monitore Aktualisieren der Grafiktreiber für Ihren Computer Die Microsoft Windows-Betriebssysteme beinhalten nur den VGA-Grafiktreiber. Deshalb wird zur Erreichung optimaler Grafikleistung empfohlen, den für Ihren Computer geeigneten Dell Grafiktreiber zu installieren. Dieser steht unter dell.com/support im Abschnitt „Video“ zur Verfügung. ANMERKUNG: 1.
60 Hz ANMERKUNG: Die Typ-C-Ports der Art HDMI2.0 und MFDP (Multifunktions-DisplayPort) auf der Rückseite aller Docks der WD19-Reihe sind umschaltbar. HDMI2.0- und MFDP-Typ-C-Ports können nicht gleichzeitig zwei Monitore unterstützen. Nur jeweils einer dieser Ports kann als Anzeigegerät verwendet werden. ANMERKUNG: Wenn Monitore mit höherer Auflösung verwendet werden, wird über den Grafiktreiber anhand der...
Seite 18
ANMERKUNG: Die externe Anzeige kann nicht physisch über das Linux Betriebssystem ausgeschaltet werden. Die Anzahl der externen Bildschirme ist um 1 geringer als die in der obigen Tabelle angezeigte Anzahl. Wenn die DisplayPort-Datenübertragungsrate HBR2 entspricht, ist die maximale von Linux unterstützte Auflösung 8192 x 8192 (integrierte Anzeige und externe Anzeige werden gezählt).
Entfernen des USB-Typ-C-Kabelmoduls Die Dell Dockingstation WD19 wird mit angeschlossenem USB-Typ-C-Kabel geliefert. Führen Sie zum Entfernen/Ändern des Kabelmoduls die folgenden Schritte aus: 1. Drehen Sie die Dockingstation um. 2. Entfernen Sie die beiden Schrauben (M2,5x5) [1] und drehen Sie die Dockingstation um [2].
Seite 20
3. Ziehen Sie das Kabelmodul vorsichtig von der Dockingstation ab. Entfernen des USB-Typ-C-Kabelmoduls...
Seite 21
4. Heben Sie das USB-Typ-C-Kabelmodul an und entfernen Sie es von seinem Anschluss im Inneren der Dockingstation. Entfernen des USB-Typ-C-Kabelmoduls...
Technische Daten Themen: • LED-Status-Anzeigen • Docking specifications • Eingabe/Ausgabe-Anschlüsse (E/A-Anschlüsse) • Übersicht zu Dell ExpressCharge und ExpressCharge Boost LED-Status-Anzeigen Netzadapter-LED Tabelle 5. Netzadapter-LED-Anzeige Zustand LED-Funktionsweise Der Netzadapter ist an eine Wandsteckdose angeschlossen Stetig weiß leuchtend Docking Status Indicator Table 6. Docking Station LED Indicators...
7.4 mm DC-in port x1 USB Type-C cable length Power delivery Dell systems • 90 W power capability to Dell systems with 130 W AC-adapter • 130 W power capability to Dell systems with 180 W AC-adapter Non Dell systems •...
Übersicht zu Dell ExpressCharge und ExpressCharge Boost • Mit Dell ExpressCharge kann eine leere Batterie bei ausgeschaltetem System innerhalb von einer Stunde bis zu 80 % und innerhalb von ca. zwei Stunden bis zu 100 % geladen werden. • Mit Dell ExpressCharge Boost kann eine leere Batterie innerhalb von 15 Minuten bis zu 35 % geladen werden.
Standalone Dock Firmware Update utility Download the WD19 driver and firmware update from www.dell.com/support. Connect the dock to the system and start the tool in administrative mode. 1. Wait for all the information to be entered in the various Graphical User Interface (GUI) panes.
• Our Dell dock is designed to operate on AC power only and it does not support system power source back (powered by system Type-C port). A power loss event will make all devices on the dock fail to work. Even when you restore the AC power, the dock may still not function properly because the dock still needs to negotiate proper power contract with the system's Type-C port and establish a system EC-to-dock-EC connection.
Troubleshooting für Dell Dockingstation WD19 Symptome und Lösungen Tabelle 15. Symptome und Lösungen Symptome Empfohlene Lösungen 1. Keine Videoausgabe auf den an den High Definition Multimedia • Stellen Sie sicher, dass das neueste BIOS und die neuesten Interface (HDMI)-Port oder den DisplayPort (DP)-Port der Treiber für den Computer und die Dockingstation auf Ihrem...
Seite 28
Problem auf diese Weise behoben werden kann. • Prüfen Sie die USB-Ports. Schließen Sie das USB-Gerät an einen anderen Port an und prüfen Sie, ob das Problem auf diese Weise behoben werden kann. Troubleshooting für Dell Dockingstation WD19...
Seite 29
Sie den Netzadapter an das Dock anschließen und danach das Typ-C-Kabel mit dem Computer verbinden. 8. Die Kabel-LED leuchtet nach dem Verbinden mit dem Host nicht. • Stellen Sie sicher, dass die Dockingstation WD19 an eine Wechselstromquelle angeschlossen ist. •...
Seite 30
Bitte deaktivieren Sie die Option Control WLAN radio im Dockingstation mit dem System verbunden wird. Das WLAN wird BIOS. wieder eingeschaltet, nachdem das System neu gestartet wurde. • Die Option steht zur Verfügung in: Settings -> Power Management -> Wireless Radio Control Troubleshooting für Dell Dockingstation WD19...
Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
