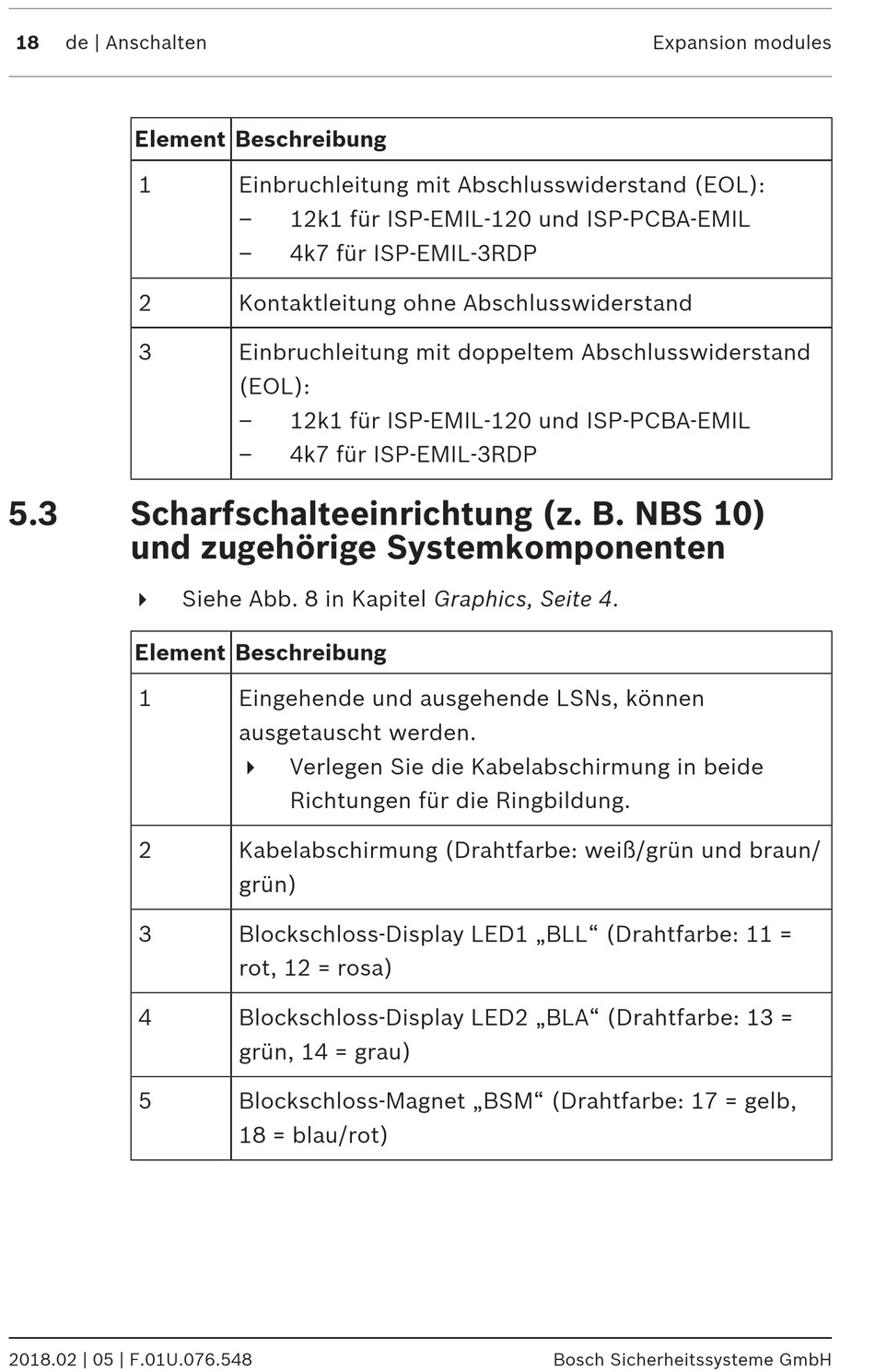

18 de | Anschalten
Element Beschreibung
1
2
3
5.3 Scharfschalteeinrichtung (z. B. NBS 10)
und zugehörige Systemkomponenten
4
Element Beschreibung
1
2
3
4
5
2018.02 | 05 | F.01U.076.548
Einbruchleitung mit Abschlusswiderstand (EOL):
– 12k1 für ISP-EMIL-120 und ISP-PCBA-EMIL
– 4k7 für ISP-EMIL-3RDP
Kontaktleitung ohne Abschlusswiderstand
Einbruchleitung mit doppeltem Abschlusswiderstand
(EOL):
– 12k1 für ISP-EMIL-120 und ISP-PCBA-EMIL
– 4k7 für ISP-EMIL-3RDP
Siehe Abb. 8 in Kapitel Graphics, Seite 4.
Eingehende und ausgehende LSNs, können
ausgetauscht werden.
Verlegen Sie die Kabelabschirmung in beide
4
Richtungen für die Ringbildung.
Kabelabschirmung (Drahtfarbe: weiß/grün und braun/
grün)
Blockschloss-Display LED1 „BLL" (Drahtfarbe: 11 =
rot, 12 = rosa)
Blockschloss-Display LED2 „BLA" (Drahtfarbe: 13 =
grün, 14 = grau)
Blockschloss-Magnet „BSM" (Drahtfarbe: 17 = gelb,
18 = blau/rot)
Expansion modules
