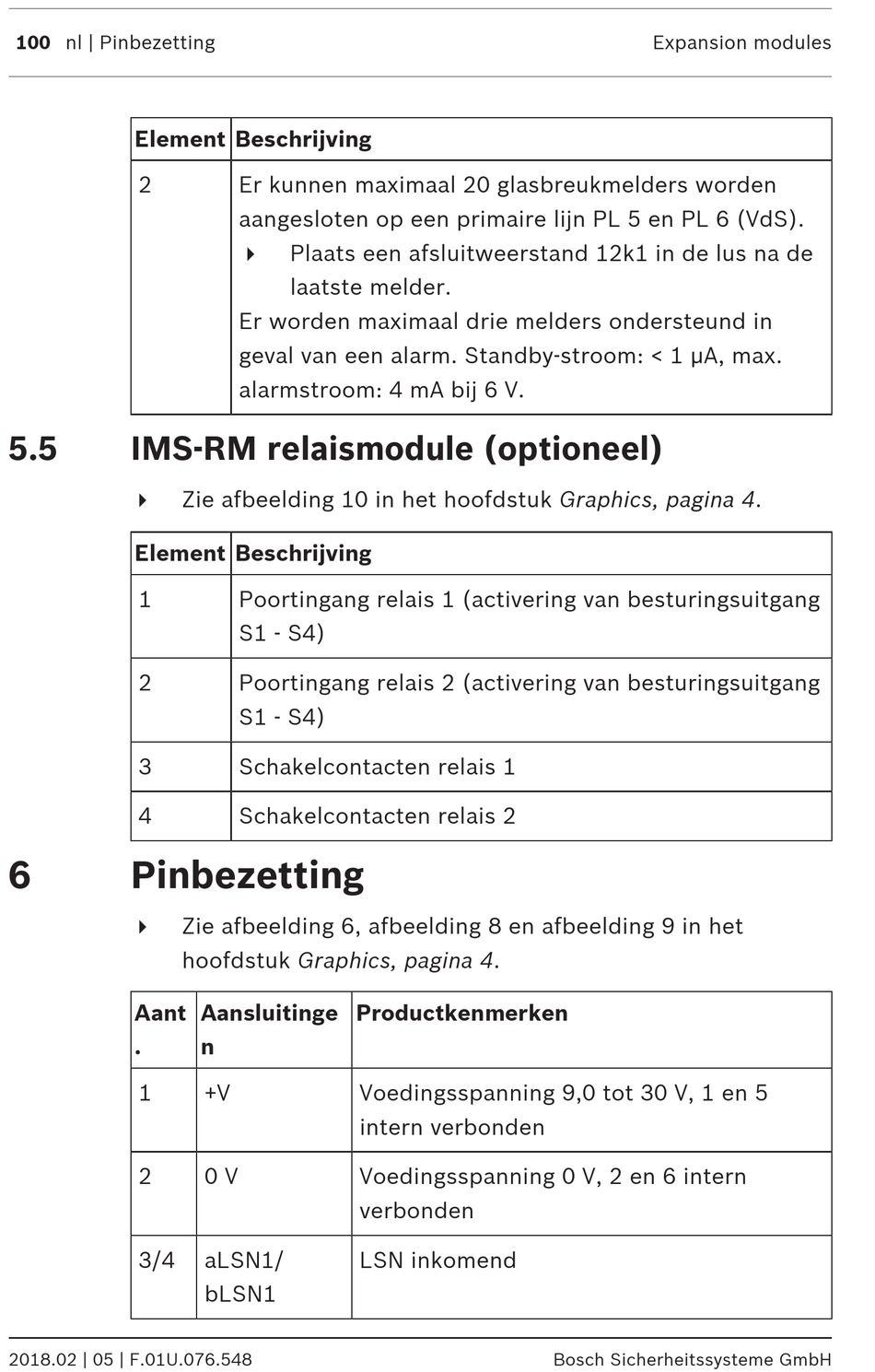

100 nl | Pinbezetting
Element Beschrijving
2
5.5

IMS-RM relaismodule (optioneel)

4
Element Beschrijving
1
2
3
4
6

Pinbezetting

4
Aant
.
1
2
3/4
2018.02 | 05 | F.01U.076.548
Er kunnen maximaal 20 glasbreukmelders worden
aangesloten op een primaire lijn PL 5 en PL 6 (VdS).
Plaats een afsluitweerstand 12k1 in de lus na de
4
laatste melder.
Er worden maximaal drie melders ondersteund in
geval van een alarm. Standby-stroom: < 1 µA, max.
alarmstroom: 4 mA bij 6 V.
Zie afbeelding 10 in het hoofdstuk Graphics, pagina 4.
Poortingang relais 1 (activering van besturingsuitgang
S1 - S4)
Poortingang relais 2 (activering van besturingsuitgang
S1 - S4)
Schakelcontacten relais 1
Schakelcontacten relais 2
Zie afbeelding 6, afbeelding 8 en afbeelding 9 in het
hoofdstuk Graphics, pagina 4.
Aansluitinge
n
+V
0 V
aLSN1/
bLSN1
Productkenmerken
Voedingsspanning 9,0 tot 30 V, 1 en 5
intern verbonden
Voedingsspanning 0 V, 2 en 6 intern
verbonden
LSN inkomend
Expansion modules
