Expansion modules

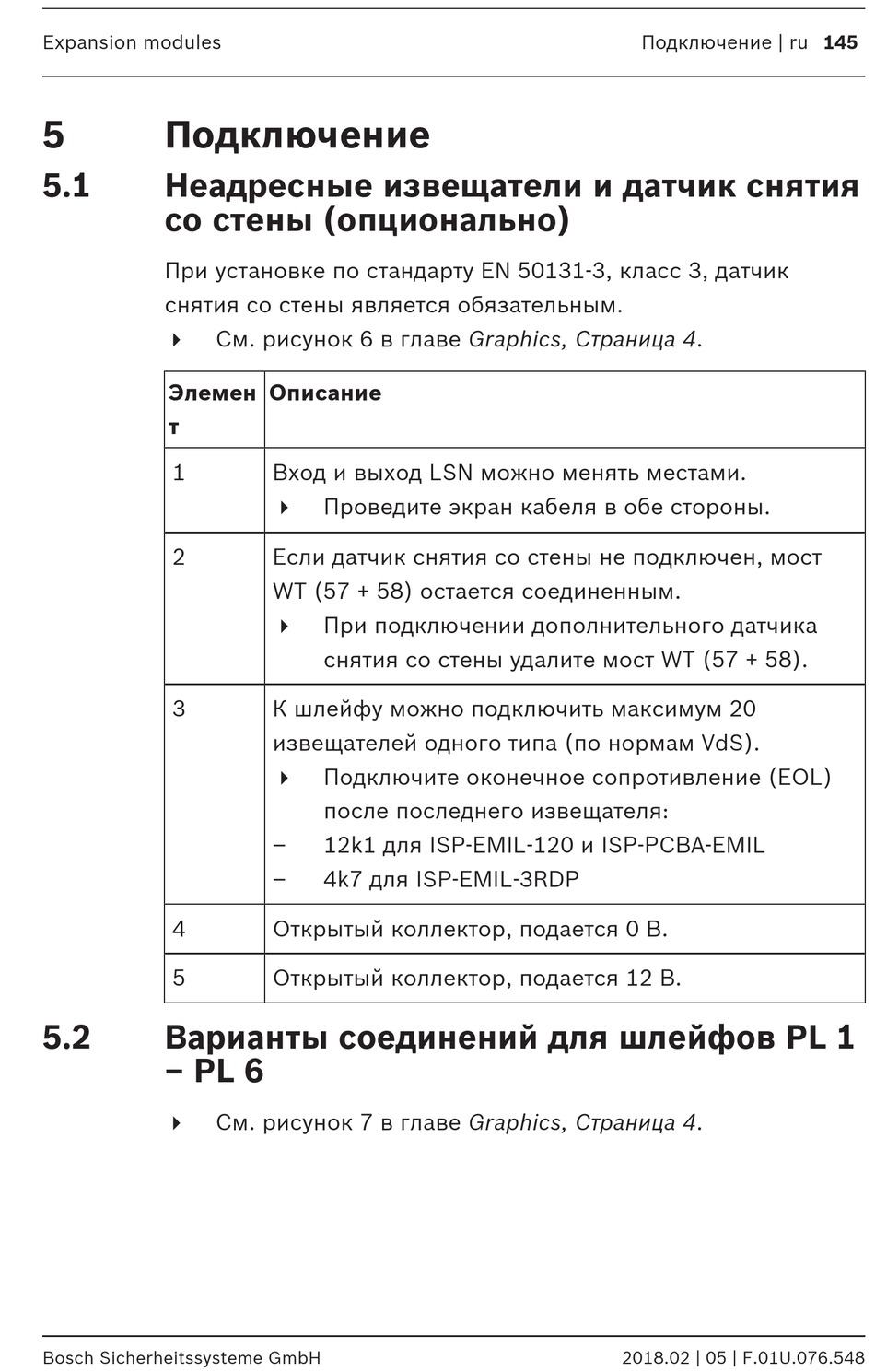

5 Подключение
5.1 Неадресные извещатели и датчик снятия
со стены (опционально)
При установке по стандарту EN 50131-3, класс 3, датчик
снятия со стены является обязательным.
4
Элемен
т
1
2
3
4
5
5.2 Варианты соединений для шлейфов PL 1
– PL 6
4
Bosch Sicherheitssysteme GmbH
См. рисунок 6 в главе Graphics, Страница 4.
Описание
Вход и выход LSN можно менять местами.
Проведите экран кабеля в обе стороны.
4
Если датчик снятия со стены не подключен, мост
WT (57 + 58) остается соединенным.
При подключении дополнительного датчика
4
снятия со стены удалите мост WT (57 + 58).
К шлейфу можно подключить максимум 20
извещателей одного типа (по нормам VdS).
Подключите оконечное сопротивление (EOL)
4
после последнего извещателя:
– 12k1 для ISP-EMIL-120 и ISP-PCBA-EMIL
– 4k7 для ISP-EMIL-3RDP
Открытый коллектор, подается 0 В.
Открытый коллектор, подается 12 В.
См. рисунок 7 в главе Graphics, Страница 4.
Подключение | ru 145
2018.02 | 05 | F.01U.076.548
